Устройство пневмоподвески, неисправности и ремонт пневмы

Пневматика покрышки — что это

Пневматические колеса: что это — интересно каждому автомобилисту. Пневматика является одним из главных комплектующих ходовой части транспорта. Во время применения пневматика колеса создает не только качественную сцепку с дорожным полотном, но и передачу тяги и тормоза, нейтрализацию проявлений при передвижении авто, маневренность и безопасность езды, динамику и плавность хода, проходимость в разных условиях на дороге. Кроме того, пневматика колеса сказывается на расходе горючего и образовании шума. Разделить шины можно по:


Пневматическая покрышка

  • области применения;
  • методике герметизации;
  • конструктивным особенностям;
  • профильному рисунку;
  • протекторному узору;
  • применению в климате;
  • весу, размеру.

По использованию автошины можно разделить на:

  • Колеса для легковушек (Госстандарт 4754), которые используются на легковых авто, легкогрузных грузовиках, мини-автобусном транспорте и прицепных конструкциях.
  • Пневматика для грузовиков (Госстандарт 5513), устанавливаемая на грузовые авто, прицепные конструкции к ним, автобусный и троллейбусный транспорт.
  • Автошины для грузовиков с давлением, которое регулируется (Госстандарт 13298), используемые на грузовиках с полным приводом, применяемых на почве и в условиях отсутствия асфальтированной дороги.

По методу герметизации бывают с камерой и без. В комплектацию пневматики входят:

  • Для камерных изделий легковушек — шина, камера с вентилем, укомплектованным мини-колпаком или колпаком-ключом.
  • Для камерных изделий грузовиков — шина, камера с вентильным устройством и обод-лента.
  • Для бескамерных легковушек и грузовиков — шина и вентильный механизм, устроенный в ободе.

Комплектующие:


Радиальная покрышка

  • Шина — торооболочка изделия пневматики, полностью воспринимающая усилия, которые действуют при передвижении авто.
  • Камера — герметизированная торообразная мягкая оболочка, которая наполняется газом либо воздухом.
  • Вентильная часть камеры или покрышки бескамерной — оборотный воздухоклапан, требуемый для накачки, сдерживания, спуска воздуха и создания контроля давления внутри.
  • Обод-лента — кольцо из резины, устроенное между бортами изделия, камерой и колесным ободком. Ободок-лента используется в камерах грузовиков для защиты камер от «травм».

На заметку!

По конструктивному строению покрышки бывают диагональные и радиальные.

В первых нитки корда каркасной части пересекаются в касающихся слоях и обладают углом наклона волокон в центре беговой дорожки примерно 45-60°. Данное устройство кордовых нитей именуется диагональным.

Вам это будет интересно Амтел — зимняя и летняя резина

Во вторых покрышках кордовые нитки во всех каркасных слоях в средине беговой дорожки обладают углом наклона около 0°, то есть кордовые волокна в соприкасающихся слоях идут в параллель друг другу или перекрещиваются под малым уклоном.

Данное устройство кордовых нитей именуется радиальным.

По климат-исполнению пневматика бывает:

  • Для умеренных климатических условий, используемые при температурном режиме не менее минус 45 °С.
  • Морозоустойчивые покрышки, необходимые для работы в районах с температурным режимом менее минус 45 °С.
  • Изделия для тропических климатических условий, создаваемые из материалов влагостойких и сдерживающих высокий температурный режим.

По типоразмеру пневматика разделяется на:

  • Габаритные — с профильной шириной 35 см (14″) и больше в независимости от диаметра посадки.
  • Средние по габаритам — с профильной шириной 20-35 см (7-13″) и диаметром посадки не меньше 45.7 см (18″).
  • Малогабаритные — с профильной шириной меньше 20 см (7″).

Обратите внимание!

Подобрать колесо пневматическое в комплектации поможет специалист. Если нет опыта, то самостоятельно подобрать сложно.

Продажа запчастей пневматической подвески Фольксваген Туарег

Отремонтировать любую пневматическую подвеску зачастую можно только с заменой запчастей, и Volkswagen Touareg не исключение. Конечно, некоторые элементы возможно восстановить (например, пневморукава или пневмостойки), но вопрос покупки запчастей тем ни менее вполне актуален.

Схема пневмоподвески Фольксваген Туарег имеет свои особенности, поэтому мы прежде всего предлагаем купить оригинальные запчасти, хотя продажа неоригинальных элементов тоже возможна по запросу. Помимо этого, у нас можно найти различные ремкомплекты пневмоподвески Фольксваген Туарег, которые могут использоваться как при самостоятельном ремонте, так и в рамках обслуживаний пневмы на территории техцентра.

На все элементы даётся гарантия производителя, которая подтверждает качество запчастей и базовых элементов подвески.

Все дополнительные вопросы вы можете задать по указанному выше многоканальному телефону.

Что такое пневмоподвеска

Пневматическая подвеска это вид подвески авто, необходимый для более удобного управления, так как пневмоподвеска обеспечивает возможность регулировки жесткости задней оси. При помощи специальных баллонов с воздухом регулируется высота кузова по отношению к дороге.

У пневматической подвески автомобиля есть упругие компоненты, которые обеспечивают надежную опору на четыре колеса. Она легко монтируется на разные виды установок (жесткую балку или подвеску на рычагах).

Монтаж пневматической подвески на колеса автомобиля предполагает установку специальных пневматических баллонов из прочной резины, куда попадает воздушный поток и происходит определенный уровень давления. Поддержание жесткости подвески автомобиля гарантирует безопасную езду.

На сегодняшний день список машин с пневматической подвеской велик. Сюда входят легковые и грузовые автомобили mersedes, lexus, audi и многие другие. Используется также на полуприцепах и внедорожниках.

С помощью автоматизированной системы регулируется наклон кузова при определенном ускорении автомобиля, контролируется высота кузова и жесткость подвески с учетом веса груза в кабине.

Главные достоинства применения систем в том, что машина плавно едет, сохраняет устойчивое положение и не наклоняется вперед при резком нажатии на тормоз.

Для эксплуатации некоторых больших авто используют жесткие виды конструкций. В этом случае, улучшается шумоизоляция за счет использования сжатого воздуха.

Еще одно преимущество пневмоподвески – на транспортных средствах со встроенной пневматикой поверхность покрышек стирается равномерно.

К минусам можно отнести высокую цену и существенное изнашивание резиновых деталей в условиях бездорожья.

Конструкция может ломаться под воздействием неблагоприятных погодных условий (больших морозов и высокого уровня влажности). Подвеску сложно ремонтировать, поэтому обычно производится ее замена. Также негативно влияют реагенты, которые высыпаются на шоссе.

Преимущества и недостатки пневмоподвесок

Популярность подвесок, работающих на пневматическом принципе, обусловлена следующими плюсами:

  • Возможность адаптации — регулирование жесткости, дорожного просвета и осевых нагрузок.
  • • Удобство управления. Изменение параметров и контроль подвески доступен с салона машины. Водитель принимает решение с учетом требований и текущих условий. При автоматическом варианте система принимает решение самостоятельно.
  • Изменение дорожного просвета. Регулирование клиренса производится из салона машины. Благодаря этому, создается индивидуальный лоурайдер, меняется дорожный просвет. Наличие опции в условиях отечественных дорог весьма полезно. Благодаря увеличению клиренса, удается преодолеть сложный участок бездорожья или припарковать машину у высокого бордюра.
  • Практичность. Благодаря пневматической подвеске, доступна эксплуатация машины даже при повышенной загрузке без снижения комфорта и риска для водителя. Такое качество актуально для грузовых машин, фургонов и другого транспорта.

Нельзя забывать о ряде недостатков:

  • Плохая ремонтопригодность. В случае выхода из строя тех или иных элементов единственный выход — замена устройства.
  • Низкая надежность. Срок службы устройства зависит от климатических условий эксплуатации — температуры, уровня влажности, наличия дорожных реагентов.
  • Высокая стоимость. При организации пневматической подвески приходится тратиться на покупку ресивера, компрессора, пневмоподушек и других элементов системы.

От чего зависит цена?

Российские СТО устанавливают разные цены на монтаж пневмоподвески. Формируется цена под влиянием таких факторов:

  • Модель и марка машины.
  • Техническое состояние транспортного средства (необходимость замены отдельных деталей и узлов).
  • Выбранный тип подвески.
  • Сложность реализации заказа.
  • Цена комплекта пневмоподвески.
  • Фирма-производитель системы.
  • Цена выезда специалиста на место нахождения машины.
  • Ценовая политика автосервисного центра.
  • Квалификационный уровень и опытность мастера.
  • Срочность работы.

Чем сложнее работа, тем больше мастер затрачивает времени и сил, тем выше он будет устанавливать цену на свою услугу. За вызов специалиста, срочность придется заплатить больше денег. В престижных СТО работают мастера с высокой квалификацией, работа которых стоит дороже, чем в малоизвестных автосервисах.

Достоинства и недостатки

Теперь, давайте рассмотрим положительные стороны и найдём изъяны в установке регулируемой конструкции.

О преимуществах, в первую очередь.

Что отличает машину на пневмо. Это, в первую очередь, увеличенная энергоёмкость. Она не даёт машине выполнять рискованные крены при вхождении в поворот. Даже на высоких скоростях. Существенно снижается амплитуда колебаний. В результате, затрачивается меньше энергии на поглощение амортизаторами.

К плюсам установленной пневматической подвески можно отнести регулировку жёсткости в широком диапазоне. Это позволяет сделать езду более контролируемой. Речь идёт о выборе наиболее оптимального варианта жёсткости при передвижении по дороге с разным качеством дорожного полотна.

Ещё один положительный аспект, на котором хочется заострить внимание – это положение кузова автомобиля. О чём собственно речь? Стабильность позволяет в ночное время работать фарам в стационарном режиме. Исключены прыжки, раскачивание кузова авто

Следовательно, водитель не напрягается, а спокойно контролирует освещённую трассу

Исключены прыжки, раскачивание кузова авто. Следовательно, водитель не напрягается, а спокойно контролирует освещённую трассу.

Создаются дополнительные меры безопасного передвижения, как для владельца транспортного средства, так и для других участников ночного дорожного движения. Разница при установке и использовании пневматической подвески в этом очевидна.

Помимо этого, отличия пневматической подвески от обычного варианта, заключаются в следующем:

  1. Появляется возможность увеличить грузоподъёмность транспортного средства.
  2. Распределить нагрузку.
  3. Регулировать тормозное усилие.
  4. Повышается комфорт передвижения.
  5. Ход авто становится более плавным.
  6. Снижаются показатели уровня шума.
  7. Появляется возможность регулировки и контроля клиренса.
  8. Аэродинамика становится лучше.

Наряду с этим, существуют минусы подвески, о которых необходимо говорить вслух для полного понимания ситуации.

Минусы

В копилку негатива можно положить:

  1. Дорогое обслуживание.
  2. Постоянный контроль системы и регулярную очистку от грязи.
  3. Передвижение зимой на пневме. При высоких минусовых температурах резина дубеет. Подушки могут порваться, потрескаться и пропускать воздух.
  4. Сложно установить, а тем более, настроить самостоятельно.
  5. Ресивер и аппаратура могут занять большой объём багажного отсека.

Монтаж на заднюю ось

Здесь процесс несколько отличается. Зачастую на легковых автомобилях, где пневмоподвеска заводом не предусматривается, стоит пружинная полузависимая балка. На нее и будет производится монтаж. Но расположение пружин здесь иное. В конструкции автомобиля сзади нет такой стойки, как спереди. Пружины и амортизаторы стоят отдельно.

Установка пневмоподвеска своими руками производится следующим образом. Машина ставится на домкрат, снимается колесо. Далее нужно демонтировать саму пружину. Если она плотно сидит на отбойниках, рекомендуется применить специальную стяжку. Вынув пружину наружу, на ее место ставят подушку. Установка производится посредством специальных пластин, которые обычно вырезают под параметры конкретной балки.

В готовых комплектах для установки уже имеются все необходимые пластины. Нам остается лишь просверлить отверстия для их крепления, закрепить площадку болтами и поставить на место подушку. Амортизатор мы не затрагиваем (в редких случаях его следует открутить с нижней части, чтобы обеспечить больший ход балки, чтобы установить подушку или снять пружину). После этого к баллонам подводятся шланги. Их мы крепим так же — на пластиковых хомутах (лучше широких).

Составные элементы и принцип работы

Компрессор – ключевой элемент пневмоподвески, поскольку этот узел обеспечивает подачу сжатого воздуха. Это несложный по конструкции узел с приводом от электродвигателя.

Ресивер является накопителем сжатого воздуха. Благодаря этому узлу пневматическая подвеска может быстро перенастраиваться – менять дорожный просвет. Ресивер с компрессором связаны между собой не только трубками, а и системой управления, чтобы обеспечить поддержание давления воздуха в ресивере в автоматическом режиме. Для этого в накопитель устанавливаются датчики давления, благодаря которым система управления определяет количество воздуха и пополняет его при сильном расходе путем включения компрессора в работу.

Поскольку компрессор качает воздух из окружающей среды, то в конструкцию пневмоподвески обязательно входит осушитель, который устраняет влагу.

Блоком электроклапанов регулируется подача воздуха в подушки в зависимости от заданного режима. На каждый баллон приходится по одному электроклапану. Работают электроклапаны от сигналов, поступающих с системы управления.

В простых пневмоподвесках (любительских, которые покупаются в магазине автоаксессуаров) блок управления представлен в виде пульта, устанавливаемого на приборной панели. Этим пультом водитель регулирует степень наполнения баллонов сжатым воздухом. Но в такой конструкции не реализован автоматический режим поддержания уровня кузова. То есть, водитель накачивает подушки до требуемого режима и эксплуатирует авто. Единственное, что возможно при такой конструкции – установить нужный клиренс на ходу.

Работает такая пневмоподвеска очень просто – после запуска двигателя включается в работу компрессор, который нагнетает воздух в ресивер. После наполнения до нужного давления, водитель пультом подает сигналы на каждый из электроклапанов, поэтому воздух наполняет пневмобаллоны – автомобиль поднимается. После перекрытия подачи воздуха, заполненные подушки удерживают кузов на нужном уровне.

Установка пневмоподвески на ваз 2114

Будет неправдой назвать конструирование этого вида подвески очень распространенным тюнингом легкового ВАЗа, поскольку конструкция не отличается высокой надежностью, да и сам процесс установки в теории описан достаточно сложно. Но на практике собрать и установить пневмоподвеску своими руками вполне под силу практически каждому автовладельцу.

Для установки сначала необходимо приобрести для работы специальный комплект либо собрать его по частям.

Вам понадобится:

  • компрессор. Основные требования, предъявляемые к этому агрегату – большая производительность и долговечность. Этим качествам вполне отвечают компрессора Беркут Р17 или Р20. Совсем не обязательно гнаться за дорогими американскими;
  • реле с проводами и клеммами;
  • пластмассовые трубки, диаметром 6 мм (в количестве 12 штук);
  • манометры (2 штуки). Необходимы для контроля за давлением в каждом из контуров;
  • фитинги (13 штук);
  • кнопки (2 штуки);
  • пневматические подушки (4 штуки). Рынок предлагает модели подушек отлично подходящие для стоек ВАЗ 2114, но при желании сэкономить, вполне можно обойтись и подушками от кабины МАЗ;
  • шланги из резины с резьбой М10 (2 штуки);
  • гибкие шланги с металлизированной обмоткой (2 штуки). Такая обмотка надежно защитит шланг от перетирания;
  • электромагнитные клапана (в количестве 4 штуки).

Пневмоподушки для ваз 2114

Перед установкой с компрессора необходимо снять с него ручку для переноски (для стационарного компрессора она совершенно не нужна) и нижнюю часть. Затем установите в компрессор пластиковый фитинг, служащий для подачи воздуха.

Монтаж подвески начинается с демонтажа обычной стойки.

Ее следует разобрать в следующем порядке:

  • вывесить колесо;
  • открутить гайку с наконечника рулевой тяги;
  • вынуть рулевую тягу;
  • отсоединить стойку от поворотного кулака;
  • снять тормозной шланг, чтобы он не мешал подбираться к нужным деталям.

Комплектующие пневмоподвески

После того, как все болты и гайки будут раскручены, стойку можно легко снять.

Установка пневмы на ваз 2114 происходит в обратном порядке ее снятия: прикрепить верхнюю опору к поворотному кулаку и прикрутить рулевой наконечник при помощи гаек. Обязательно вернуть на место тормозной шланг.

Пневмо стойки работают при помощи воздуха, который подается по специальным шлангам с металлической оболочкой. Благодаря такому усовершенствованию потребуется регулировка развала. Чтобы сделать ее своими руками, необходимо запомнить расположение регулировочного болта до того, как будут сняты пружинные стойки. Можно сфотографировать на телефон или попытаться каким-либо образом закрепить этот болт.

Когда все основные элементы будут стоят на своих местах и выполнен «развал-схождение», можно приступать к подключению компрессора.

По ценам 2018 года покупка всего комплекта вместе с компрессором обойдется в 35-40 тыс рублей. Установка же подвески на станции будет стоить как минимум в 2 раза дороже. Выгода очевидна.

Как сделать пневмоподвеску

Разработанная в нашей компании пневмоподвеска устанавливается вместо штатных пружин или служит в качества дополнительного упругого элемента к рессорным листам.

Пневмоподвеска своими руками

Выберите один из вариантов монтажа комплекта пневмоподвески и определите место для оптимальной установки:

  • Для рессорной подвески – место крепления отбойника.
  • Для пружинной подвески – на месте установки пружины, где будет размещаться пневмоэлемент.

Далее следует замерить места, предназначенные для установки специальных кронштейнов крепления пневмоподушек. При этом нужно учесть конструкцию штатной подвески:

  • Габаритные и присоединительные размеры.
  • Допустимое свободное пространство.
  • Рабочий ход штатной подвески.

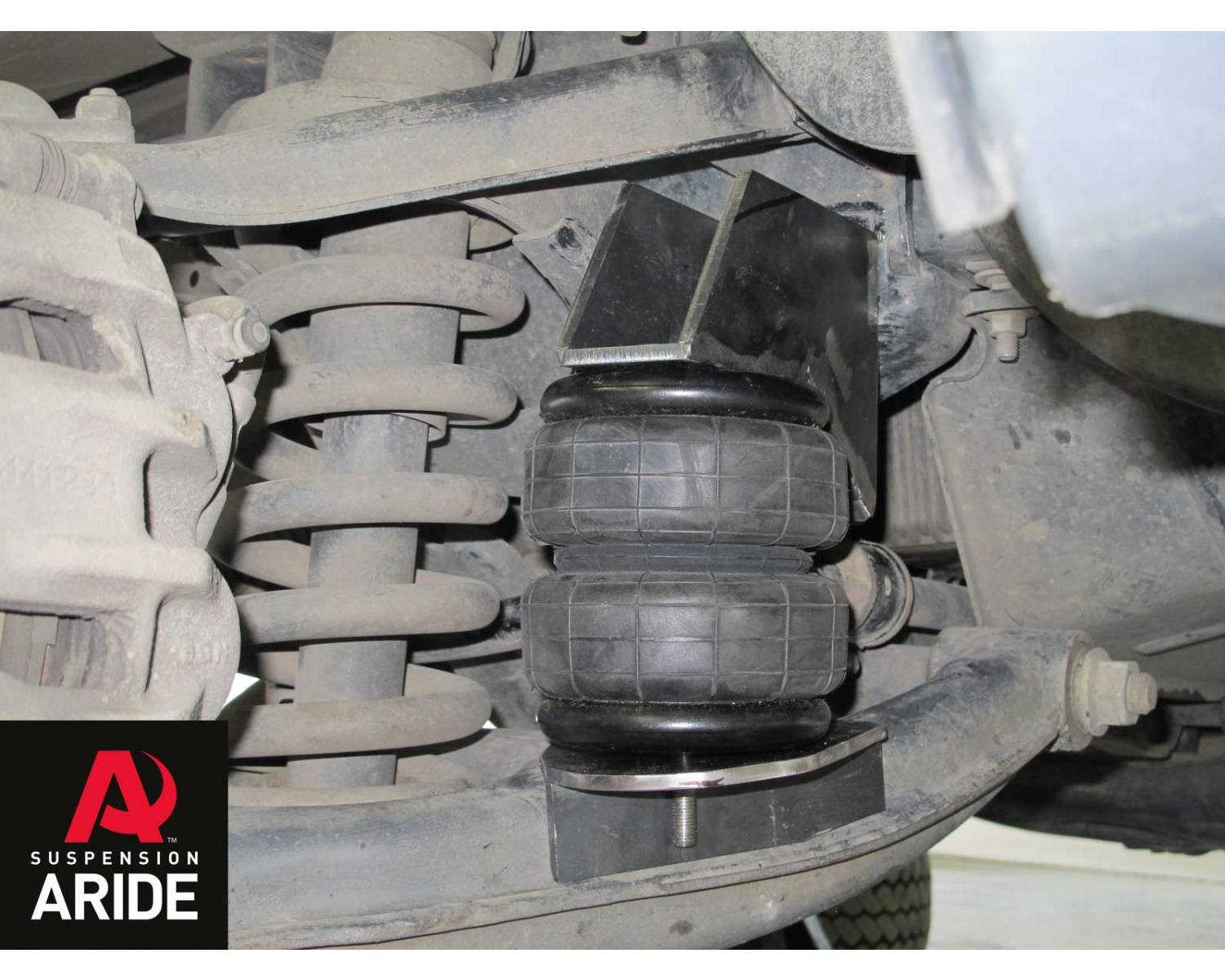

Также необходимо учитывать предназначение подушки:

  • Для компенсации грузоподъёмности – устанавливают подушки сильфонной конструкции.
  • Для комфортной езды – выполняют монтаж подушки рукавного типа.

Исходя из особенностей конструкции подвески и желаемого результата подбирается подходящая пневмоподушка.

Кронштейны для крепления пневмоподушек лучше всего изготовить самостоятельно или заказать у специалиста. Для изготовления кронштейнов можно использовать углеродистую конструкционную сталь с защитным покрытием толщиной 6 мм или легированную сталь аналогичных параметров.

2 Режимы регулирования жесткости в Туарег

У пневмоподвески существует три режима регулирования жесткости:

  1. Хорошая трасса позволит применить уровень «Спорт». Машина сможет развить большую скорость и использовать всю свою мощность;
  2. «Комфорт» позволяет почувствовать мягкий, плавный ход и езда на внедорожнике становится более приятной;
  3. «Авто» представляет собой средний уровень. Здесь каждый автовладелец сможет настроить жесткость при помощи специального регулятора.

Замена уровней не вызывает особых проблем, но малейшие неисправности следует устранять. Здесь не помешает проводить периодическую диагностику и своевременный ремонт.

Симптомы неисправности пневмоподвески Mercedes

О необходимости диагностирования или проведения ремонта пневматической подвески автомобиль напомнит владельцу незамедлительно. Да и не заметить этого может только слепой. Симптомов несколько:

  1. Опускание задней либо передней части автомобиля при заглушенном двигателе;
  2. Дребезжащий звук из места установки пневмокомпрессор а;
  3. Будет постоянно плавать клиренс;
  4. Опускание передней части машины при динамичной езде.

Для того, что понять, почему так случилось – нужно разобраться из каких «узлов» состоит пневмоподвеска? Список не так уж и велик:

  1. упругие пневмоэлементы на каждое колесо,
  2. компрессор (устройство подачи сжатого воздуха),
  3. воздушный ресивер,
  4. блок клапанов,
  5. датчики и блок управления подвеской.

Пожалуй, что все. У каждого из этих устройств есть свой срок службы. Кроме того, возможны механические повреждения. Также большое значение имеет стиль вождения и качество дорог.

Неисправности и ремонт пневмы на автомобиле

В процессе эксплуатации автомобиля на пневме необходимо обращать внимание на основные признаки неисправности пневмоподвески. Среди симптомов неисправностей можно выделить:

  • передняя и/или задняя часть опускается при заглушенном двигателе;
  • при запуске мотора поднимается только задняя или передняя часть авто;
  • после запуска двигателя не поднимается какая-либо сторона, может быть слышно шипение снаружи авто;
  • передняя часть поднимается выше задней части;
  • при активной езде передняя часть опускается, однако после остановки поднимается выше задней части;
  • постоянно изменяется клиренс, кузов не может принять нужное положение;
  • нет возможности изменять клиренс, не удается включить сервисный режим для ремонта пневмы, не удается сделать развал-схождение;

Часто на панели приборов загорается значок неисправности пневмоподвески. Это уведомление информирует водителя о проблемах, а также может указывать на то, что пневма работает в аварийном режиме.

Как правило, основные проблемы связаны со следующими неисправностями:

  • утечка воздуха через пневмобаллоны или соединения;
  • износ поршневых колец компрессора;
  • неполадки датчиков и управляющей электроники.

Ремонт пневмоподвески

В зависимости от типа неисправности, выполняется ремонт пневмоподвески. Зачастую, из строя выходят пневмобаллоны или пневмостойки, так как их официальный ресурс составляет около 100 тыс. км, однако на практике проблемы могут возникать уже к 50-60 тыс. км. Особенно это касается пневмоподушек открытого типа. Если просто, подушка или пневматическая камера – это резиновый рукав высокого давления, который растягивается или сворачивается по направляющему поршню, что позволяет менять линейную длину амортизатора для изменения клиренса. Со временем каркас, а затем и резина перетираются, баллон начинает пропускать воздух.

В результате машина опускается, стойки не держат давление. Кстати, на компрессор сильно возрастают нагрузки, так как ему необходимо постоянно поддерживать давление. В подобной ситуации пневмобаллоны нужно скорее менять, так как через небольшой промежуток времени дополнительно потребуется ремонт или замена дорогостоящего пневмокомпрессора.

Также отметим, что кроме баллонов и компрессора, из строя может выйти блок клапанов пневмы, нагнетательный клапан или штуцер. Также проблемы могут быть с датчиками высоты, блоком управления подвеской или магистралью.

Как работает

Алгоритм действия данной системы очень простой. Он основан на регулировании количества воздуха в подушках. После получения сигналов от датчиков, информация обрабатывается в электронном блоке. Дальше блок подает команду на исполнительные механизмы. Это электромагнитные клапаны, которые установлены на выходе из ресивера. По команде блока они открываются, и воздух под давлением поступает в подушки.


Далее клапан закрывается, а объем кислорода в ресивере компенсируется компрессором. Если нужно уменьшить клиренс, блок подает команду на стравление воздуха. Открывается соответствующий клапан. Однако воздух идет не обратно в ресивер (так как для этого нужно очень большое сопротивление), а на улицу. Новая порция кислорода поступает в систему опять же благодаря компрессору. Этот принцип работы пневматической подвески цикличен и повторяется много раз.

Также отметим, что система может автоматически регулировать давление. В данном случае водителю требуется нажать на кнопку «Авто» блока управления. В любой момент регулировку можно изменить вручную. Для этого есть кнопки «вверх-вниз», позволяющие уменьшить или увеличить высоту клиренса автомобиля.
