Как нужно прогревать вариатор зимой? Обзор момента
Эта статья о том, как . Процедура необходимая, особенно для российских водителей. В принципе, если мороз не сильный, некоторые водители утверждают, что можно обойтись и без этого. Главное – резко не ускоряться, не совершать рывков и т.д. Когда же стоят сильные морозы, прогрев вариатора – обязательная и полезная операция, дающая гарантии длительной и безотказной работы коробки передач.
Как прогревать вариатор зимой, сегодня интересует многих водителей. Нужно это делать или нет? Узнаем важные моменты. Можно , но мы поговорим об этом позже.
Русская зима вынуждает водителей автомобилей с АКПП и вариатором быть крайне внимательными. В первую очередь надо учесть покрытие дорог, по которым придется ездить
К тому же, немаловажное значение уделять надо шинам
Коробка-вариатор почти во всем схожа с АКПП. Те же режимы работы, те же переключения, та же нейтраль. Кроме того, у вариатора есть функция, которая позволит переключать передачи вручную. Вариатор настолько похож на АКПП, что эти коробки часто путают.
Все вышеперечисленное приведено не просто так: как и АКПП, вариатор нуждается в холодные месяцы года в прогреве. Надо избегать пробуксовки, а на педали акселератора и тормоза нажимать плавно. Чтобы затормозить двигателем, лучше использовать ручной режим переключения ступеней.
Примечательно, что в процессе езды по дороге занесенной снегом, автомобили с вариатором не закопаются при медленной езде в сугробах, даже при режиме Драйв. С АКПП – полная противоположность.
Итак, опытные водители автомобилей с вариатором советуют:
Прогрев очень важен, так как если этого не делать, значительно сокращается срок эксплуатации вариатора. Он выйдет из строя и придется распрощаться с деньгами на ремонт такой коробки.
С наступлением холодного времени года и приближением морозов владельцы автомобилей с вариаторной коробкой передач или те, кто только задумывается о покупке такого авто, начинают задумываться об эксплуатации вариатора зимой.
Минусовая температура предъявляет всем агрегатам автомобиля повышенные требования, не исключением является и вариатор.
Особенности эксплуатации вариатора в разных режимах
Для движения вперед в подавляющем большинстве случаев используется режим “D”. Передаточное отношение выбирается автоматически и не требует от водителя какого-либо вмешательства. Многие вариаторы оснащены дополнительными режимами для движения вперед: спортивным, экономным, зимним. В соответствующих ситуациях лучше выбирать наиболее подходящие режимы.
Нейтральная передача используется при запуске двигателя. Также ее рекомендуется включать при длительном простое в пробках, но каждый раз при кратковременной остановке этот режим включать не следует.
Режим “Р” используется только при полной остановке автомобиля. Переведение селектора в это положение препятствует самопроизвольному передвижению автомобиля. Об этом не нужно забывать, когда вы поставили автомобиль на стоянку.
При необходимости можно воспользоваться ручным режимом. Как таковых передач у вариатора нет, но можно включить повышенную или пониженную передачу.
Особенности управления коробкой вариатором
Когда автомобиль, оснащенный стандартной коробкой автомат, набирает скорость, приходится раскручивать обороты двигателя перед включением каждой передачи. Автомобиль с вариатором разгоняется при постоянных оборотах силового агрегата. На основании программы управления, выбранной водителем, вариатор самостоятельно изменяет передаточное число трансмиссии.
При подъемах на возвышенность, преодолениях преград или торможениях водитель нажимает на педаль газа, а вариатор автоматически снижает передачу. В это время диски шкивов синхронно передвигаются (сходятся/расходятся), занимают заданное положение, чтобы обеспечить требуемую величину момента кручения выходного вала вариатора.
При помощи электроники, коробка вариатор CVT может резко переключаться, например, перескакивая с виртуальной шестой на восьмую передачу. Или, по желанию водителя, можно постепенно переходить на следующий режим с имитацией последовательного переключения.
Где применяются вариаторы CVT
Благодаря простоте конструкции и комфортности управления, коробки передач вариаторного типа устанавливаются на автомобилях известных производителей: AUDI, INFINITY, NISSAN и др.
Вариаторы также нашли широкое применение в следующих механизмах и технических устройствах:
- Сверлильные станки.
- Тракторы и прочие сельхоз машины.
- Мотороллеры.
- Снегоходы.
устройство Вариатора (CVT-бесступенчатая трансмиссия)
Расположение деталей в вариаторе: 1 — Подвижные диски шкива с гибким стальным ремнем; 2 — Простой планетарный ряд с многодисковой муфтой; 3 — Храповик для удержания автомобиля на стоянке; 4 — Электрогидравлический блок управления; 5 — Масляный насос; 6 — Гидротрансформатор.
Устройство вариатора: 1 — Приводной вал; 2 — Привод масляного насоса; 3 — Трансформатор с муфтой блокировки; 4 — Дифференциал; 5 — Стальной гибкий ремень; 6 — Вторичная пара шкивов; 7 — Выходной вал; 8 — Планетарный ряд; 9 — Первичная пара шкивов.
Мы даем гарантию на ремонт вариаторных коробок передач 6 месяцев или 10 000 км пробега
Отрицательные стороны машин с коробкой CVT
При множестве плюсов, автомобили, оборудованные коробкой передач вариаторного типа, пока не завоевали соответствующей популярности среди потребителей. Многие автомобилисты не решаются садиться за руль таких машин, т. к. вариаторы не лишены существенных недостатков:
- автомобили, оборудованные бесступенчатыми трансмиссиями, не могут ездить на длительные расстояния при максимальной скорости и мощности движка;
- большая прихотливость вариатора требует частой замены трансмиссионного масла и масляного фильтра (в среднем через 30 000 км пробега);
- чтобы увеличить срок эксплуатации клиноременной передачи, необходимо использовать дорогостоящую смазочную жидкость;
- коробка-вариатор быстро выходит из строя при интенсивном, грубом стиле вождения, резких поворотах, экстренном торможении;
- коробка передач CVT устанавливается на автомобилях с силовым агрегатом, мощностью не более 220 л. с.;
- высокая стоимость сложных ремонтных работ вариатора;
- после прохождения каждых 120 тысяч км рекомендуется менять дорогостоящий металлический ремень на новый экземпляр;
- дефицит запасных частей для CVT коробки передач;
- недостаточное количество квалифицированных автомехаников, разбирающихся в особенностях новых коробок передач;
- сложная система управления – устройство теряет стабильность при выходе из строя любого электронного датчика.
Автолюбители, привыкшие развивать большие скорости на машинах, оборудованных АКПП и МКПП, не спешат пересаживаться на автомобили с новым устройством.
Терморежим
Особо тщательно в вариаторах следует соблюдать температурный режим. Эта функция возложена на систему самодиагностики и осуществляется при помощи термодатчика. При превышении предельной величины на приборной панели зажигается сигнал неисправности с одновременным переходом вариатора к аварийному состоянию.
С целью обеспечения оптимального терморежима масла на большинстве автомобилей дополнительно к основному теплообменнику подсоединяется еще один радиатор. Его крепят в передней зоне моторного отсека до конденсатора климатической системы. Сквозь воздуховоды, размещенные в бампере, он часто забивается различным мусором — тополиным пухом, листьями, грязью, гравием, мошкарой и т. п. Первым проявлением его критического загрязнения является сильный перегрев при передвижении на больших скоростях. Раз в два года необходимо очень тщательно его чистить и мыть. Лучше всего с отсоединением бампера. Также рекомендуется прикрыть защитными сетками наружные входы воздуховодов, так как радиатор подвержен повреждению от всего, что летит из-под колес.
По собранным статистическим данным, неисправности вариаторов случаются не чаще поломок гидромеханических агрегатов. Даже самые осторожные производители, ранее достаточно скептически относившиеся к надежности вариаторов, начали использовать их в силовых частях своих популярных моделей. К примеру, Toyota — на рестайлинговом RAV4, Subaru — на Forester, XV и Outback. Владельцев этой марки трудно назвать медлительными водителями. Постоянная езда по пересеченной местности и мощные ускорения совсем недавно считались недопустимыми для эксплуатации вариаторов. Похоже, времена меняются, поэтому перспективы у них самые радужные.
Правила вариаторной езды
CVT — латинская аббревиатура, означающая интересующий нас тип коробки. Функционально она не отличается от других типов КПП, но кардинально разнится принципом работы. Смена передач идёт плавно, без толчков, благодаря коррекции диаметральной плоскости дисков (ведомого/ведущего). Автомобиль разгоняется «не дёргаясь». Сидящий за рулём не отвлекается на переключение скоростей. Работа автоматики сокращает время разгона, экономит горючее, выбирает оптимальный режим работы двигателя.
Независимо от степени нагрузки мотора уровень шума силовой установки малоразличим. Раскатистый звук спорткара на таких авто не услышать никогда, даже если акселератор «утопить» до отказа. «Умная» электроника компенсирует резкое изменение параметров работающего агрегата, убирая лишнюю нагрузку.
Подробно о плюсах
Транспортное средство, оснащённое CVT, имеет ряд положительных аспектов, выгодно отличающих его от машин с «механикой» и АКПП. К преимуществам однозначно относятся:
- хорошо набирается скорость;
- более экономично расходуется топливо;
- оптимизируются критичные нагрузки на двигатель;
- увеличивается период регламентных сервисных и ремонтных работ;
- повышен класс экологической безопасности.
Дело в масле
Отслеживать уровень и качество масла в КПП — обязанность автовладельца. В случае с бесступенчатой трансмиссией нужно относиться к этому особо тщательно. Абсолютно все вариаторные коробки «болезненно» реагируют на невнимательное отношение к спецификациям и рабочему объёму залитого масла. Менять его придётся часто.
CVT-масло — отдельная категория. Особенность материала — антогоничность функции (обеспечение смазки трущихся поверхностей с одновременным предотвращением их проскальзывания). Экзотичность трансмиссионного масла не отражается на его стоимости, автолюбителей оно не разорит.
Менять жидкость в коробке с неидентичными спецификациям характеристиками — большой риск. Техническая документация автомобиля содержит точную информацию о типе и параметрах масла для КПП. Игнорирование этого аспекта с высокой степенью вероятности приведёт к незапланированным тратам, их размер может сильно огорчить владельца авто. Если самостоятельно уточнить сведения о расходном материале не удалось, следует обратиться за разъяснениями к дилеру или в официальный технический центр, где обслуживаются автомобили нужной марки.
Полностью заменить жидкость на вариаторе рекомендовано на отметках кратных 60 тыс. км пробега, в зависимости от производителя эти данные могут отличаться в большую или меньшую сторону. Российские реалии значительно корректируют этот показатель в сторону уменьшения (порядка 30 тыс. км).
Клиноцепной вариант
Здесь уже ремень заменен цепью, а само звено при этом образовано множеством пластин, скрепляющихся цилиндрическими осями. Такой подход обеспечил снижение радиуса изгиба. Для изготовления цепи используется высокопрочная сталь. Когда задействован вариатор на машине этот элемент находится в тесном контакте со шкивами и принимает на себя колоссальные нагрузки. В результате повышается температура до больших значений, и возникает необходимость в охлаждении важных деталей.
Клиноцепной агрегат способен выдать самый большой КПД, если сравнивать с прочими аналогами. Но это приводит к росту конечной стоимости его и автомобиля в частности. Впервые такая конструкция была разработана производителем Audi.
Как прогревать?
Итак, опытные водители автомобилей с вариатором советуют:
- Если оставить рычаг переключения в положении D, прежде проставив поочередно все режимы, масло в вариаторе начнет прогреваться. После прохождения некоторого времени (5-10 минут), надо переключить режим на R и оставить немного работать двигатель;
- Как и говорилось выше, время прогрева зависит непосредственно от температуры окружающей среды. Чем холоднее за окнами, тем длительнее нужно прогревать автомобиль;
- Не рекомендуется резко стартовать с места, даже после тщательного прогрева. Для начала надо будет немного подержать тормоз (нескольких секунд будет достаточно), затем его плавно отпустить. Нажимать на педаль акселератора нужно не сразу. Автомобиль стартует с места плавно и без рывков;
Как правило, не все водители и даже специалисты согласны с приведенной выше информацией, как прогревать такую коробку. Стоит также отметить, что единого мнения об этом нет. Одни утверждают одно, вторые другое, а третьи, вообще ошибаются, считая что прогревать вариатор не нужно.
Учитывая мнения большинства и меньшинства, выводим единую схему:
Прогревать коробку в зимнее время крайне важно;
Если вы владелец автомобиля с вариатором и у вас намечена утренняя поездка зимой, не поленитесь встать на 10 минут раньше;
При прогреве вариатор обязательно ставится в режим D. Прогревать не менее 5 минут.. Итак, нужная информация получена
Можете действовать соответственно, не забывая о том, что этим вы проявляется заботу о своем любимом автомобиле. Узнав, как прогревать вариатор зимой, водителю уже не придется ни о чем беспокоиться, даже в самые суровые русские морозы
Итак, нужная информация получена. Можете действовать соответственно, не забывая о том, что этим вы проявляется заботу о своем любимом автомобиле. Узнав, как прогревать вариатор зимой, водителю уже не придется ни о чем беспокоиться, даже в самые суровые русские морозы.
Типичные поломки
В большинстве случаев вариатор уходит на покой, когда заканчивается ресурс его основных трущихся элементов: ремень+конусы. Обычно это происходит по следующему сценарию. Ремешок проскакивает, стачиваются поверхности, затем образовавшая стружка несется по каналам и уничтожает всё на своем пути: маслонасос, подшипники, редукционный клапан, гидроблок, гидротрансформатор и т.д, что ещё сильнее вынуждает ремень буксовать.

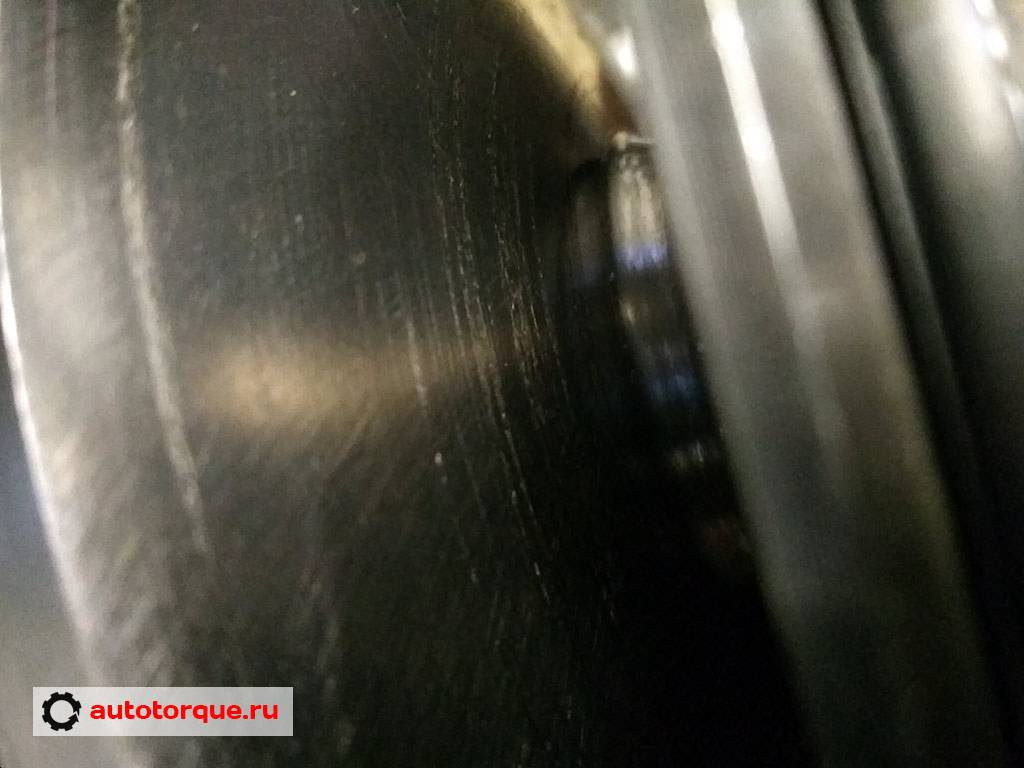

Задиры на конусах

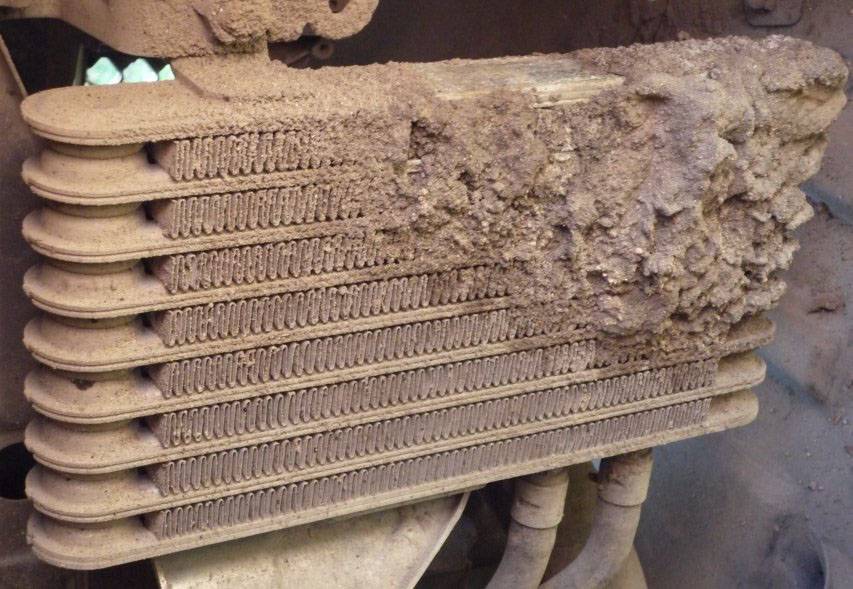

Ещё одна частая проблема – перегрев. Обычно всё проходит не так страшно, так как коробка отслеживает температуру масла и предупреждает водителя о том, что нужно снизить скорость. Другое дело – не все делают, что требуется.
Бывают, конечно и частные проблемы в роде отказа только насоса или только подшипников конусов, но реже. Обычно дело в стружке, а стружка сами знаете откуда. Стоит понимать, что любая «болезнь» всегда прогрессирует, пока машина не уйдет в аварийный режим и не будет обездвижена.

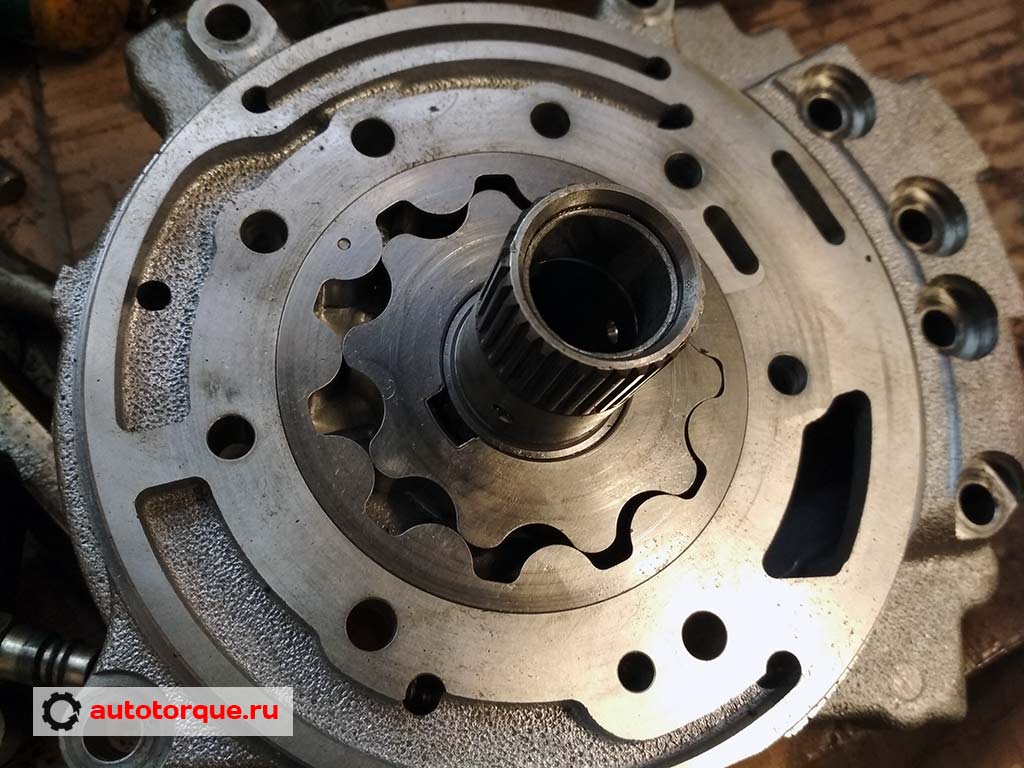

Масляный насос вариатора Jatco
Самое страшное, чего стоит опасаться, так это обрыв ремня. Обычно после такого сильно повреждаются практически все узлы, включая сам корпус трансмиссии, а это уже замена всей коробки целиком.

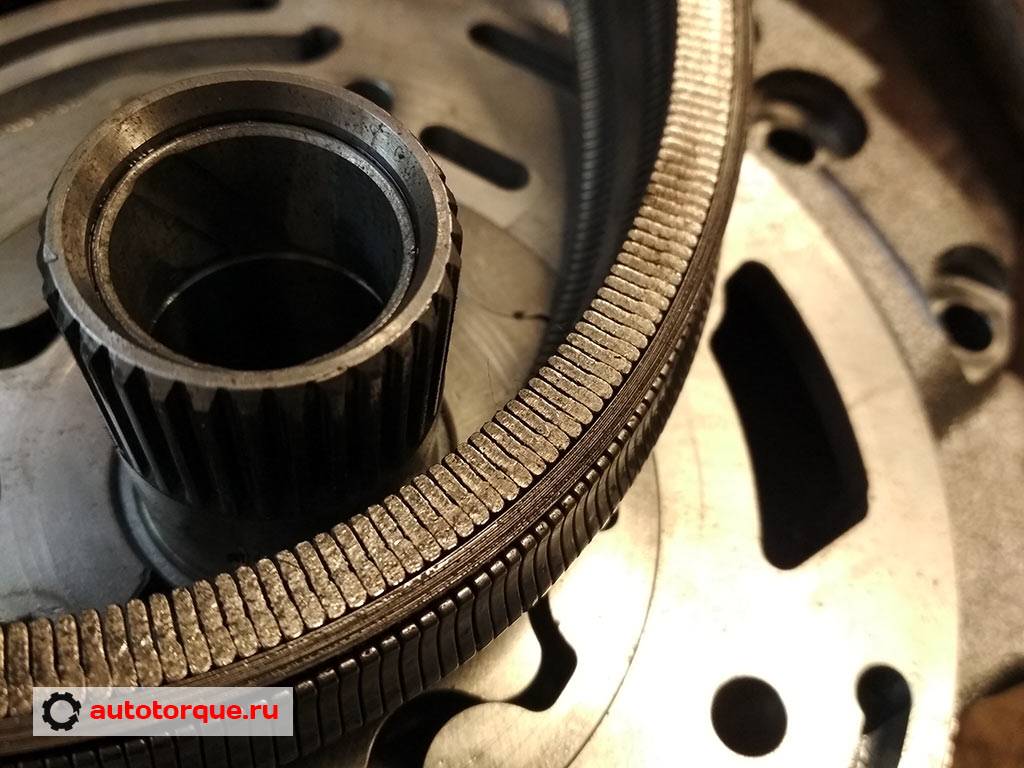

Изношенный ремень вариатора
Принцип работы и конструкции вариатора
Проще всего принцип работы вариатора можно рассмотреть на примере самого распространенного типа устройства: клиноремённого.
На валу, который соединён с валом двигателя находится ведущий шкив, выполненный из двух половинок. Половинки могут передвигаться по валу (оси своего вращения). Аналогичный (состоящий из двух половинок) шкив расположен на другом валу, соединённом с приводами колес автомобиля. Этот шкив называют ведомым. Между собой ведущий и ведомый диски соединены ремнём, клиновидным в сечении.
На низких оборотах двигателя половинки ведущего шкива раздвинуты и ремень «провален» к оси вращения, а на ведомом шкиве наоборот: ремень «выдавлен» максимально далеко от оси вращения.
Таким образом, за счёт трения в месте контакта ремня с поверхностями половинок шкивов образуется ремённая передача, схематично изображённая на следующем рисунке.
То есть ведущий вал как бы аналогичен шестерёнке малого диаметра, а ведомый – большого. Соответственно, на малых оборотах угловая скорость ведущего шкива существенно выше, чем ведомого, к которому передаётся максимальное тяговое усилие (и минимальная угловая скорость).
Сдвигает половинки ведущего шкива торцевое усилие, формируемое в зависимости от конструкции вариатора инерционными силами (от роликов внутри одной половинки шкива, перемещающихся за счёт центробежных сил – простейший случай) или гидравликой, получающей команды от электронного блока управления (современные системы).
Помимо центробежных, системы передачи крутящего момента с электронным управлением могут быть электромагнитными или многодисковыми, но наибольшее распространение благодаря доведенности конструкции получили гидротрансформаторы.
На высоких оборотах картина обратная: «шестеренка» ведущего шкива становится большого диаметра (ремень выдавливается к периферии шкива) а у ведомого половинки раздвигаются и ремень «проваливается» к центру («шестерёнка» малого диаметра). Трение, необходимое для изменения расстояния между половинками ведомого шкива и натяжение ремня обеспечивает пружина.
По принципу действия помимо клиноременных существуют ещё торовые вариаторы.
В них роль составных шкивов выполняют конусообразные диски, а роль ремня – ролики грибовидной формы, имеющие возможность не только вращаться вокруг своей оси, но и перемещаться относительно оси вращения дисков. При различных положениях роликов они по различного диаметра окружностям соприкасаются с дисками, и за счёт этого меняется передаточное отношение между дисками. На практике торовые вариаторы встречаются существенно реже клиноременных.
Казалось бы, если всё так просто и принцип работы устройства хорошо известен, почему на автомобилях вариаторы стали применяться сравнительно недавно?
Дело в том, что материал ремня, используемый в вариаторах скутеров и снегоходов, не рассчитан на уровень нагрузок, которые возникают в автомобилях. И только современные технологии позволили разработать привод вариатора, выдерживающий высокие нагрузки.
Ремень современного автомобильного вариатора металлический, состоящий из двух металлических лент и вставленных в них набора упругих металлических звеньев.
От ведущего шкива наиболее зажатое в нем звено передаёт толкающее усилие к следующему звену и далее по цепочке. Получается, что такой наборный ремень не тянет, а толкает ведомый шкив и это позволяет передавать на него бо́льшие усилия, чем в обычной клиноремённой передаче. Именно такой тип привода получил максимальное распространение в современных вариаторах.
В некоторых марках автомобилей (прежде всего Audi) встречается привод в виде многозвенной цепи вместо ремня.
Такую передачу ещё называют клиноцепной. В отличие от металлического наборного ремня пятно контакта торцевых участков такой цепи с конусной поверхностью шкивов существенно меньше, и это обстоятельство предъявляет повышенные требования к материалу и сочленениям цепи. У цепной передачи самый высокий КПД передачи усилия от ведущего шкива к ведомому, неплохие показатели долговечности, достаточно простая замена в случае необходимости. Но при этом цепь – достаточно дорогой привод.
К особенностям конструкции вариатора ещё следует отнести необходимость встраивания в устройство механизма заднего хода – прямой реверс шкивов вариатора невозможен. Практически это решается так же, как и в автоматических коробках передач: в конструкции предусмотрен планетарный редуктор.
Нужно ли покупать машину с вариатором?
Приобретая авто с данным типом КПП, нужно помнить, что агрессивный стиль вождения приведет к максимально быстрому износу деталей КПП.
В связи с чем, потребуется их замена либо замена всего КПП в целом. Это является довольно дорогостоящей процедурой. Поэтому, для тех, кто предпочитает размеренный стиль вождения и желает экономить на расходе — этот тип коробки передач будет более комфортным.
Плюсы и минусы вариатора
Как любое устройство, вариатор обладает своими плюсами и минусами. Для кого-то преимущества важней негатива, а для кого-то, негативные пункты будут не приемлемы.
Плюсы:
- низкий расход топлива;
- низкий уровень выбросов в атмосферу;
- улучшенная динамика разгона;
- высокая плавность хода;
- являются более надежными чем АКПП;
- имеют сравнительно не высокий вес;
- простая конструкция узла;
- низкий уровень шума.
Минусы:
- не подходит для двигателей с высокой мощностью;
- не желательность вождения в агрессивном режиме;
- наличие большого количества датчиков;
- дорогой смазочный материал;
- редко ремонтируется.
Ремонтопригодность и стоимость обслуживания
Кстати, о ремонте. Официальные дилеры такие коробки не чинят, только меняют в сборе, зато специализированных сервисов, которые смогут произвести дефектовку с заменой только изношенных элементов, предостаточно. Хотя, в целом ремонтопригодность вариатора будет напрямую зависеть от его популярности. Чем больше таких коробок выпущено, тем больше комплектующих и специалистов, которые смогут грамотно произвести починку.
Легче и дешевле всего приходится владельцам машин с вариаторами Jatco практически всех поколений и модификаций. Средняя стоимость капитального ремонта коробки составляет 70 тыс.руб. в зависимости от масштабности износа компонентов. Куда дешевле коробку заранее обслужить, не дожидаясь ремонта, например, раз в 30 ткм менять масло, а на 130 ткм установить новый ремень, чтобы сберечь конусы и не засорять систему стружкой.
Все вариаторы имеют на поддоне магнит, собирающий стружку. По количеству скопившегося материала износа можно примерно оценить степень износа
Основные механизмы вариатора (из чего состоит CVT?)
Бесступенчатая коробка включает гораздо большее число механизмов. Её работа невозможна без целого ряда узлов, которые обеспечивают полноценную работу трансмиссии. Например, вариатор не может самостоятельно обеспечить задний ход автомобиля. За это отвечает планетарный редуктор. Если бы не было сцепления, то крутящий момент сразу же поступал на колеса. Чтобы автомобиль начинал движение и ускорялся плавно, в конструкции CVT предусмотрено автоматическое сцепление. Оно может быть:
- центробежным (CVT Transmatic);
- многодисковым «мокрым» (CVT Multitronic);
- электромагнитным (CVT Hyper);
- гидротрансформаторным (CVT Xtronic, Autotronic, Multidrive).
Гидротрансформаторное сцепление встречается повсеместно, другие разновидности встречаются намного реже. Сцепление с гидротрансформатором максимально плавно передает момент, продлевая срок службы коробки передач. Также такое сцепление исключает проскальзывание на высоких оборотах, но может перегреваться, о чем подскажет мерцающий индикатор на приборной панели. Конечно, все устройства должны работать под управлением единого «мозгового» центра, которым в вариаторе выступает блок управления. К нему поступают сигналы от датчиков, считывающих данные самых разных систем.
Программная часть обрабатывает информацию и изменяет режим работы коробки передач. Водителю достаточно выбрать нужный режим – «спортивный», «экономичный». Некоторые модификации вариаторной коробки позволяют ступенчато в ручном режиме переключать передачи. Главной технической жидкость выступает трансмиссионное масло, которое поступает в нужные масляные каналы за счет работы гидроблока.
Внутри корпуса можно найти фильтры (грубой и тонкой очистки), магниты, улавливающие металлическую стружку – продукт износа механических частей коробки.
Выбираем масло в вариатор (по марке)
В связи с тем, что CVT быстро перегревается, ему требуется отдельный радиатор. Это устройство охлаждает моторное масло и отводит лишнее тепло.
Как разобрать коробку передач
Перед тем, как разобрать устройство, выделите плоскость КПП от ведомого шкива (ВШ) правой частью, а плоскость диска тормоза левой.
Пошагово, выполните действия:
Достаньте щуп. Выньте крышку 1 с оболочки КПП, выкрутив винты 16. После этого снимите верхнюю часть 13, манжету 12, открутив 4 винта (под номерами 14). Снимите прорезиненные кольца (РК) 11 уплотнения осей трех элементов: вариатор, тормоз и реверс. Вытащите планку 47, открутив гайку 45. Выкрутите втулку 53 и достаньте трос 44 с пружиной 52. Выкрутите втулку 48 с болтом 61. Вытащите рычаг 51. Выньте не целиком две оси 60 и 63 и извлеките вилки 64, 56, заранее установив шар 57 с пружиной 58. Целиком выньте ВЛ 60, 63. В заглушках 40 следует просверлить отверстие 010 полностью, и удалить заглушки из оболочки КПП. Снимите манжету 22. При помощи выколотки из алюминия достаньте тормозной ВЛ 39 из оболочки КП со сборным узлом, являющимся частью опоры, поддерживающей ВЛ тормоза 39, из оболочки коробки с ПШ 5
Важно, чтобы этот элемент входил в левую половину. Шестерни 35, 36, 38, а также втулка 37 должны оставаться в корпусе коробки
Выньте ПШ 5 с вала 39 тормоза, используя пресс
Шестерни 35, 36, 38, а также втулка 37 должны оставаться в корпусе коробки. Выньте ПШ 5 с вала 39 тормоза, используя пресс.
При помощи выколотки из алюминия достаньте ВЛ реверса 43, пока не будет освобожден подшипник 5 из левой части КП
Важно понять, что зубья соединились, сдвинув их в другое направление. Поверните ось реверса (ВР) таким образом, чтобы зуб 42 МТ не прикасался элементов блока шестерен 8 компонента 2 у ВР. Вал реверса должен выйти, чтобы у вас получилось снять левый ПШ 5
Используйте съемник для того, чтобы достать левый ПШ 5 ВЛ реверса. Для извлечения МТ 42 с оси реверса нужно снять кольцо с пружиной 41
Вал реверса должен выйти, чтобы у вас получилось снять левый ПШ 5. Используйте съемник для того, чтобы достать левый ПШ 5 ВЛ реверса. Для извлечения МТ 42 с оси реверса нужно снять кольцо с пружиной 41.
Методы различения вариатора и АКПП
Новые модели КПП схожи друг с другом, даже если они отличаются принципом действия. Поэтому отличить вариатор от автоматической коробки передач по внешнему виду вызовет затруднения у среднестатистического автовладельца. Гораздо легче будет ознакомиться с письменной информацией о марке автомобиля.
Сделать это можно посмотрев информацию о транспортном средстве в Интернете. Каждая крупная автомобильная компания имеет собственный сайт. На нём предоставлен полный перечень информации о конкретной марке авто. Даже если таких данных нет у концерна, их можно найти и в других местах.
Если же с методом интернет-поиска возникли затруднения, на помощь придёт документация транспортного средства. Инструкция по эксплуатации содержит необходимую информацию.
Последний возможный метод – характеристики на подкапотной табличке. Разобраться с ними может продавец-консультант. Нужно предоставить ему информацию с таблички, а уже по ним будет проходить выбор нужных деталей. Последним вариантом будет считывание деталей о транспортном средстве на корпусе. Это поможет сделать автомеханик.
Преимущества и недостатки вариаторов
CVT-трансмиссия разрабатывалась для экономии топлива и комфортности езды. Особенности устройства максимизируют работу двигателя, добиваясь высокого крутящего момента и соответствующих оборотов. Комфорт обеспечивается плавностью перемещения. Водитель даже не заметит момент, когда изменилась скорость, тем самым сохраняя приятные ощущения при езде.
Вариаторы достигают разгона в кратчайшие сроки. При этом стоя в пробках или на светофоре, автомобиль не будет непроизвольно глохнуть. Движение вверх по наклонной происходит без замедлений. Но часть автовладельцев негативно отзывается о вариаторах.
CVT не терпит нарушений правил эксплуатации. При несоответствующем вождении скоропостижный выход агрегата из строя гарантирован. Категорически запрещено водить агрессивно и подвергать машину нагрузкам. От водителя требуется полная аккуратность.
Замена масла в вариаторе проводится только специальной рабочей жидкостью, а цена его немаленькая. Помимо этого, после повышения пробега на 30 000 километров нужна замена фильтров. Их, как и другие запчасти вариаторной коробки передач, проблематично найти.
Установлены ограничения на мощность двигателя. Агрегат, превышающий 220 лошадиных сил, несовместим с вариаторами. Спорткары тоже обделены возможностью использования CVT – большая скорость приводит вариаторную КПП в негодность.
Буксировка также ограничена. Водителям нельзя надеяться на дружескую помощь при перемещении обездвиженного ТС с вариатором. Для этого придётся вызывать эвакуатор.
Устройство клиноременной коробки CVT
Поскольку тороидальный вариант достаточно дорог в производстве и применяется только на премиумных автомобилях, имеет смысл рассказать об устройстве только клиноременного типа.
Как и робот, вариатор устанавливается либо продольно, либо поперечно. Основные его компоненты:
- Система сцепления. Простейшее устройство, предназначенное для соединения двигателя с трансмиссией и, при необходимости, ее отключения (так называемая «нейтралка»).
- Гидротрансформатор, использующийся также и в обычной АКПП.
- Валы с изменяющимися конусами.
- Ремень или цепь для их соединения. Кстати, оба компонента изготавливаются только из прочных металлов, поскольку на них приходится большая нагрузка.
- Масло, применяющееся для снижения трения между валами, а также для нагнетания давления.
- Насос, создающий то самое давление. Оно необходимо для правильной работы конусных частей. Иногда он может отсутствовать (в таких случаях за изменение диаметра шкивов отвечает либо гидравлика, либо пружина).
- Гидроблок, выполняющий функцию подачи масла по различным каналам к обоим шкивам. Кстати, если при работе вариатора возникают различные толчки или пробуксовки, чаще всего это свидетельствует о поломке гидроблока.
- Система фильтров, не позволяющая масляным каналам забиваться отложениями и металлическим мусором.
- Радиаторы, отводящие тепло от коробки передач. К сожалению, без них такая трансмиссия довольно быстро перегревается, особенно во время пробуксовки или езды по бездорожью.
- Электронная система управления, получающая команды от ЭБУ и изменяющая диаметр каждого из валов в зависимости от скорости и нагрузки.
- Устройство, отвечающее за включение реверсного хода.
Правила вариаторной езды
CVT — латинская аббревиатура, означающая интересующий нас тип коробки. Функционально она не отличается от других типов КПП, но кардинально разнится принципом работы. Смена передач идёт плавно, без толчков, благодаря коррекции диаметральной плоскости дисков (ведомого/ведущего). Автомобиль разгоняется «не дёргаясь». Сидящий за рулём не отвлекается на переключение скоростей. Работа автоматики сокращает время разгона, экономит горючее, выбирает оптимальный режим работы двигателя.
Независимо от степени нагрузки мотора уровень шума силовой установки малоразличим. Раскатистый звук спорткара на таких авто не услышать никогда, даже если акселератор «утопить» до отказа. «Умная» электроника компенсирует резкое изменение параметров работающего агрегата, убирая лишнюю нагрузку.
Подробно о плюсах
Транспортное средство, оснащённое CVT, имеет ряд положительных аспектов, выгодно отличающих его от машин с «механикой» и АКПП. К преимуществам однозначно относятся:
- хорошо набирается скорость;
- более экономично расходуется топливо;
- оптимизируются критичные нагрузки на двигатель;
- увеличивается период регламентных сервисных и ремонтных работ;
- повышен класс экологической безопасности.
Дело в масле
Отслеживать уровень и качество масла в КПП — обязанность автовладельца. В случае с бесступенчатой трансмиссией нужно относиться к этому особо тщательно. Абсолютно все вариаторные коробки «болезненно» реагируют на невнимательное отношение к спецификациям и рабочему объёму залитого масла. Менять его придётся часто.
CVT-масло — отдельная категория. Особенность материала — антогоничность функции (обеспечение смазки трущихся поверхностей с одновременным предотвращением их проскальзывания). Экзотичность трансмиссионного масла не отражается на его стоимости, автолюбителей оно не разорит.
Менять жидкость в коробке с неидентичными спецификациям характеристиками — большой риск. Техническая документация автомобиля содержит точную информацию о типе и параметрах масла для КПП. Игнорирование этого аспекта с высокой степенью вероятности приведёт к незапланированным тратам, их размер может сильно огорчить владельца авто. Если самостоятельно уточнить сведения о расходном материале не удалось, следует обратиться за разъяснениями к дилеру или в официальный технический центр, где обслуживаются автомобили нужной марки.
Полностью заменить жидкость на вариаторе рекомендовано на отметках кратных 60 тыс. км пробега, в зависимости от производителя эти данные могут отличаться в большую или меньшую сторону. Российские реалии значительно корректируют этот показатель в сторону уменьшения (порядка 30 тыс. км).
Миф 2: у вариатора истирается и рвется приводной ремень
Действительно, истирается и рвется. Два шкива передают момент ременной передачей, ремень со временем приходит в негодность. Все правильно. Только стоит такой вариатор не на автомобилях, а на снегоходах и газонокосилках.
Автомобильная же трансмиссия в корне отличается самим принципом работы и устройством. Ремень представляет собой железную пластинчатую конструкцию, которую не то что порвать — согнуть не получится. К тому же в современных CVT, например, популярной в России фирмы Jatco ремень не тянет, а толкает. Кто не верит — попросите дать взглянуть на ремень вариатора. Одного поверхностного знакомства будет достаточно.
Есть один единственный способ быстро и просто довести вариатор до разрыва: останавливаемся на скользкой поверхности, раскручиваем колеса до высокой скорости и слетаем на сухой асфальт. Как только произойдет зацепление за «твердую почву», на систему обрушится нагрузка, достаточная для разрыва ремня вариатора. Другими способами разрушить узел за короткий промежуток времени не удастся.
