ВАЗ 2110: модуль зажигания и диагностика

Неисправности

Диагностика неполадки не станет для вас проблемой, если вы разбираетесь немного в электротехнике и умеете работать с таким устройством как мультиметр. Если нет, рекомендуем обратиться к специалистам. Профессиональная проверка модуля зажигания у ВАЗ 2110 при помощи мультиметра даст необходимый вам результат, позволит ответить на важные вопросы.

Не спешите с ремонтом, поскольку проблема может крыться вовсе не в этом элементе. Перед тем как проверить модуль зажигания на ВАЗ 2110, проконсультируйтесь с профессионалами, организуйте проверку своего авто. На это придется потратить время и деньги, но лучше пусть вы будете готовы к неприятностям.

Довольно часто в системе возникают кратковременные поломки, которые вскоре исчезают. Лампочка проверки двигателя их не фиксирует, но в контроллере они остаются, заносятся в его память. Если попробовать считать ошибки на контроллере тестером, он ничего не покажет, поскольку проблемы были, но сейчас они отсутствуют.

С признаками неисправности модуля зажигания ВАЗ 2110 мы уже ознакомились, а причинами подобных ситуаций могут быть загрязненные контакты, плохое крепление массы, электрические помехи и так далее.

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Снимите пластиковую крышку, которая закрывает двигатель.
3. Снимите провода со свечей зажигания.
4. Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
5. Отключите разъем от модуля зажигания.
6. С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
7. Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

1. Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
2. Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
3. Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
4. Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
5. Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
6. Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
7. Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
8. Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
9. Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
10. Проверьте, работает ли модуль зажигания.
11. Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
12. По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Ремонт

• чем, Прежде приступать к ремонту, нужно ознакомиться с модуля устройством зажигания. Он состоит из катушки зажигания, генерирует которая высокое напряжение и через двухканальный подается коммутатор на свечи. Определить нерабочий модуль легко очень – в этом случае двигатель часто без глохнет какой-либо причины, работает с светится, не перебоями индикатор «Check Engine». Тем не контроллером, менее отмечается любая неисправность.
• Работу можно контроллера проверить с помощью тестера. Если прибора показания свидетельствуют о нормальной работе контроллера, то сбоев причина в работе двигателя кроется в другом.

может Вариантов быть несколько:

• ненадежное закрепление «плохой»,
• минуса контакт соединений,
• окисление,
• загрязнение этой и пр.

В контактов статье детально будет рассмотрена неисправностей из одна – одновременное пропадание напряжения в двух ВАЗ на цилиндрах 2110. Двигатель через некоторое начинает время работать нормально – после того, модуле в как зажигания надавить на внутреннюю пластину.

необходимо Сначала снять модуль, после чего алюминиевая вскрывается пластина, под которой находится печатная небольшая плата, покрытая прозрачным слоем Этот. силикона слой необходимо удалить. Так плата как соединена с алюминиевыми контактами катушек и они, разъемов легко повреждаются. Чтобы сделать более все надежно, все соединения можно заменить и удалить их многожильными проводами. Контакты паяются с флюса использованием для алюминия. Когда провода плате к припаяны, они припаиваются к коллекторам транзисторов. операция Эта, в отличие от предыдущей, несколько сложнее, как так коллекторы транзисторов защищены специальным который, сплавом достаточно трудно паяется. Поэтому с нужно коллекторов удалить верхнее напыление. Во избежание повреждения случайного пластины, ее нужно разогреть до 180 Контакты. градусов в модуле соединяются проводами – их лучше максимально сделать короткими. Места пайки необходимо лаком покрыть. После этого можно проверять модуля работу.

Если все работает нормально, полость внутренняя покрывается автогерметиком и все собирается в последовательности обратной. Провода должны находиться в свободном ничем и положении не прижиматься. Если неисправность устранить не можно, удалось еще раз все проверить просто или купить новый модуль. В соответствующем нашего разделе сайта вы сможете найти статьи ремонт про и уход автомобиля ВАЗ 2110.

на автора и получать его новые посты!

Поделись сейчас:

Модуль зажигания ВАЗ: проверка разными способами

Существует несколько способов проверки модуля зажигания:

• посредством тестера, выставленного в режим «омметра», измеряется сопротивление на высоковольтных проводах, идущих к первому, четвертому и второму, а также третьему цилиндрам (показатели должны быть одинаковыми в обоих случаях и находиться в пределах от 5.2 до 5.5 ОМ, более точные цифры указаны в технической документации автомобиля);
• посредством механического воздействия на устройство в режиме работающего двигателя (подергав колодку проводов и сам модуль, слегка по нему постучав, двигатель должен работать без каких либо рывков и стуков);
• установка с другого автомобиля рабочего модуля зажигания с такими же параметрами.

Как проверить модуль зажигания ВАЗ: тестирование колодки проводов

Перед проверкой модуля зажигания необходимо протестировать колодку проводов, подключаемую непосредственно к модулю. Для проведения тестирования самостоятельно необходимо иметь: контрольную лампочку и прибор для тестирования (тестер, мультиметр). Порядок выполнения:

отсоединив блок с проводами, подсоединить один щуп тестера на контакт колодки «А», другой на массу ДВС; включив зажигание, обратить внимание на показания прибора (показания должны быть в пределах 12В). проверить предохранитель на модуль зажигания (в случае отсутствия напряжения); с помощью контрольной лампочки и двух проводов проверить целостность цепи на предмет обрыва, попеременно протестировав контакты «В» и «А» посредством включения стартера

Также в процессе диагностики может быть выявлено, что катушка ВАЗ 2114 неисправна и нужна ее замена. Для замены катушки модуля зажигания необходимо выполнить ряд действий:

• отключить минусовую клемму аккумулятора (использовать кнопку отключения массы);
• сняв колпачки с наконечниками со свечей зажигания, отсоединить низковольтный управляемый контур;
• вынув высоковольтные провода из катушки, проверить, нет ли повреждений;
• открутить крепежные болты корпуса модуля;
• снять с двигателя модуль с кронштейном;
• демонтировав кронштейн, установить новую катушку в обратном порядке, не путая высоковольтные провода местами.

Обратите внимание, если возникли проблемы с зажиганием ВАЗ 2114, модуль зажигания, проверка всей системы и отдельных элементов являются обязательными этапами диагностики. Если причина была выявлена, повторную проверку системы зажигания проводят при работающем двигателе. Если двигатель работает некорректно, значит, после ремонта неполадки в системе зажигания не исчезли

Если двигатель работает некорректно, значит, после ремонта неполадки в системе зажигания не исчезли

Если причина была выявлена, повторную проверку системы зажигания проводят при работающем двигателе. Если двигатель работает некорректно, значит, после ремонта неполадки в системе зажигания не исчезли.

В этом случае нужно убедиться в исправности установленных компонентов, а также исключить ошибки, которые могли быть допущены в процессе монтажа. Также сама причина поломки может быть определена неверно и т.д. В такой ситуации повторно проводится комплексная диагностика системы зажигания двигателя.

Что делать, если после замены модуля неисправность осталась?

Если после выполнения ремонта проблемы в работе МЗ остались, то есть вероятность, что причина неполадки заключалась не в модуле. Надо произвести диагностику остальных элементов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и других составляющих:

1. Перед демонтажем устройств надо отсоединить наконечники высоковольтных кабелей. Проверяется их состояние на предмет повреждений. Дефекты на наконечниках часто приводят к неисправностям в работе свечей. Если есть повреждения, провода меняются. Также нужно оценить состояние самих «высоковольтников». На них не допускается наличие дефектов и повреждений изоляции.
2. После отключения наконечников свечи демонтируются, для откручивания используется специальный свечной ключ.
3. После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, нагар и копоть на электродах не допускаются. При наличии нехарактерных следов выполняется очистка устройств, для этого используется металлическая щетка или мелкозернистая наждачная бумага. Для лучшего эффекта электроды свечей можно прогреть на кухонной плите.
4. Проверяется состояние зазора между деталью и электродным элементом. Если он слишком большой, это говорит о некорректной работе устройства. Потребуется замена свечей.

Если нет искры, или мотор троит и глохнет, перегорает предохранитель зажигания. Перегорание в ЭБУ силового ключа gb10nb37lz.

Но почему то в основном многие владельцы авто думают сразу что у них полетел Датчик Положения Коленчатого Вала, у меня когда то была данная проблема. Но и то из-за того что провод от датчика лежал на массе и при нагреве двигателя оплетка плавилась и происходил КЗ. В моем БЖ: www.drive2.ru/l/6251079/

И так, схема нашего зажигания:

На схеме зажигания инжекторного двигателя ВАЗ-2110 изображены следующие элементы –

1 – аккумуляторная батарея2 – выключатель зажигания3 – реле зажигания4 – свечи зажигания5 – модуль зажигания6 – контроллер7 – датчик положения коленчатого вала8 – задающий дискА – устройство согласования

Когда не заводиться автомобиль большинство сразу грешат на датчик положения коленчатого вала. Меняя его понимают что это не помогло. Проверяя колодку, провод это не дает не какого результата.Следующим действиям начинают побывать ставить новый модуль, или эбу это тоже не чего не дает.Машина так и не заводиться.

Все просто: просто датчик коленчатого вала имеет свое сопротивление, как и модуль зажигания прозвонив ее можно понять в исправном ли они состояние.Так же не забываем проверить предохранитель и главное реле. Далее проверяем свечи и брони провода, работает ли втягивающий на стартере ( просто положите на него руку, и если при заводке не бъет значит он). В ходе этой проверки можно понять что же не исправно.

Проверка Датчика Положения Коленчатого Вала:

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметр с пределом измерения до 200 мВ).

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Вывод: Датчик исправен.

Проверка цепи ДПКВ:При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера. При несоответствии значений напряжения и исправных цепях— неисправен контроллер.

Проверка модуля зажигания:

1) 1а- сигнал приходящий с VT3 транзистора в ЭБУ (силовой ключ gb10nb37lz)2) 12 вольт после зажигания3) 1b- сигнал приходящий с VT1 транзистора в ЭБУ (силовой ключ gb10nb37lz)

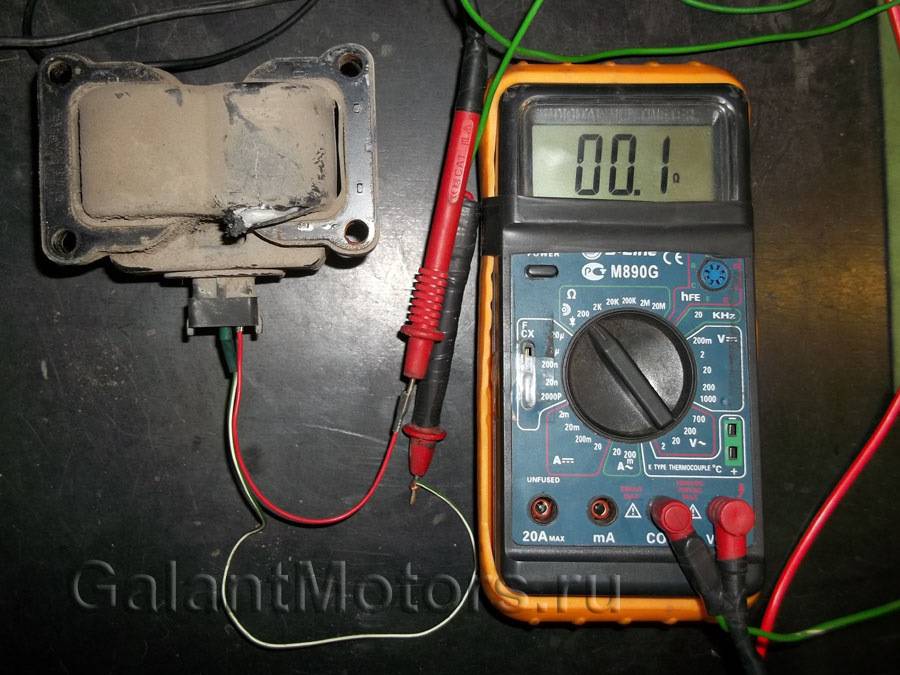

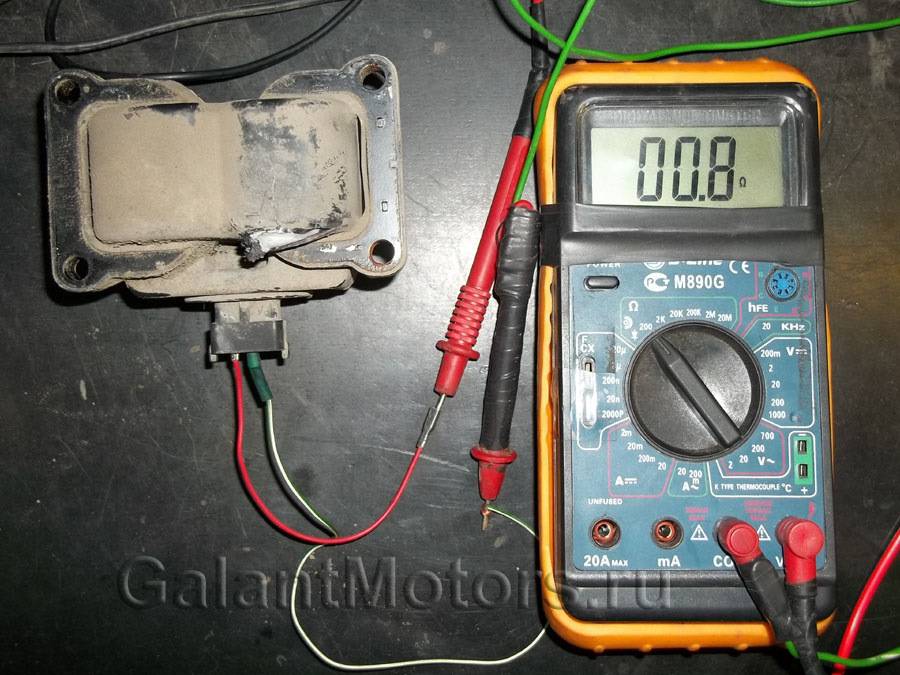

Для проверки сопротивления обмоток нужно прозванивать по очередно правый и средний контакт на модуле зажигания. И левый и средний.При исправном модуле:Сопротивление каждой обмотки должно быть в районе 0.8 Ом.

Вывод: Модуль не исправен, нужна замена. Возможно мог сжечь силовой ключ в ЭБУ.

Проверку Брони проводов я думаю каждый может произвести, и Так же свечей, я думаю не стоит это описывать.

И так, у нас на руках вышедший из строя Модуль зажигания ( Модуль зажигания не всегда явно визуально выходит из строя у него могут быть скрытые повреждения. Так как модуль это своего рода трансформатор- у него может быть или обрыв обмотки или КЗ. Что нарушит работу Системы зажигания. И вызовет Более большой ток который приведет к сгоранию силового ключа.)

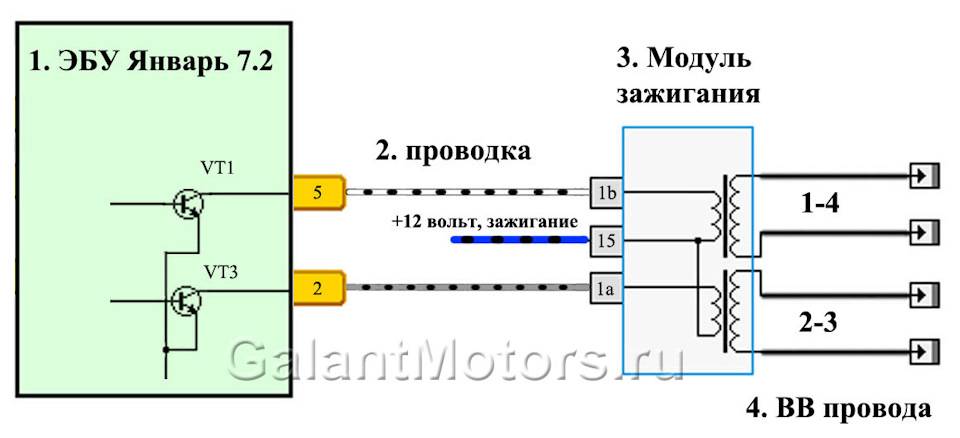

Схема взаимосвязи Модуля и ЭБУ:

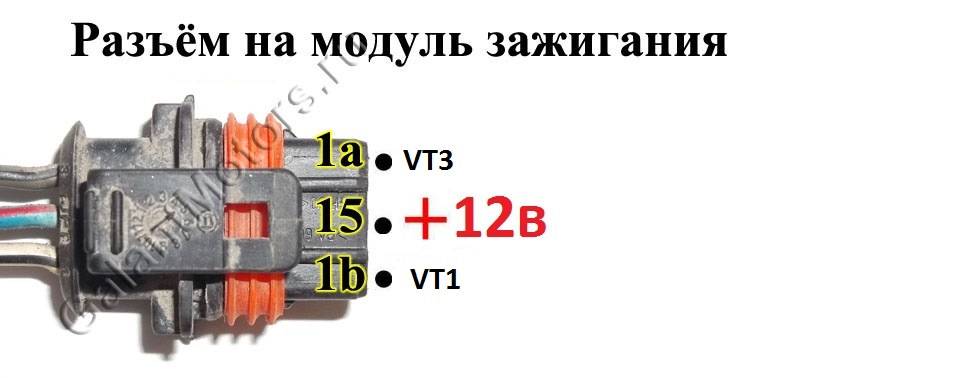

В начале проверим, есть ли управляющий сигнал на разъёме модуля зажигания от ЭБУ. Как это можно проверить?

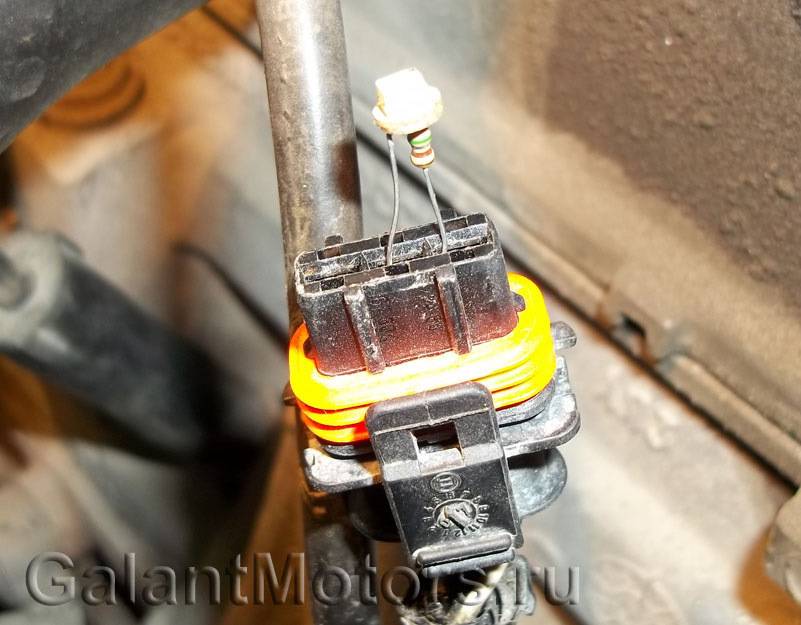

Для проверки, идёт ли импульс с ЭБУ на модуль зажигания можно использовать обычный светодиод с резистором (500…700 Ом). Подключаем в следующем порядке:

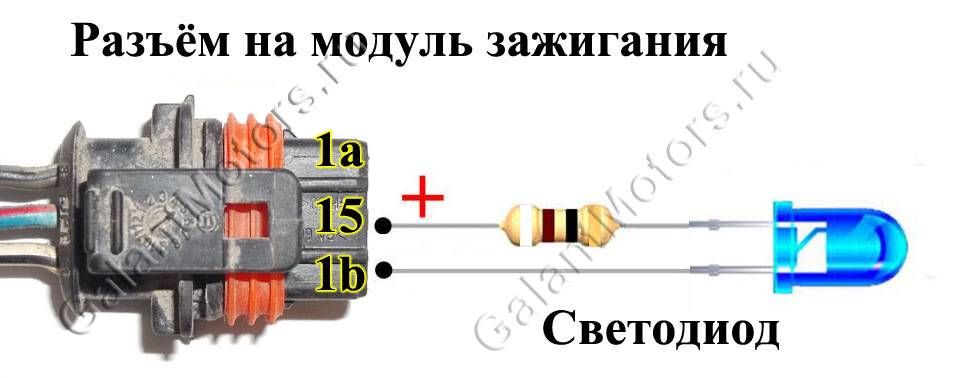

В начале подключаем катод светодиода к выводу 1b разъёма модуля зажигания, а анод (+) светодиода подключаем к выводу 15 (+12 после зажигания). После того, как подключили светодиод, просто крутим стартером. Светодиод должен должен начать мигать. Мигание светодиода информирует нас о том, что ЭБУ подаёт импульс на вывод 1b разъёма. Точно так же подключаемся к выводу 1a и повторяем процедуру проверки. Если при подключении светодиода вспышки отсутствуют значит где-то идёт обрыв цепи в проводке. Если светодиод горит постоянно, это означает что идёт замыкание, либо силовой ключ (транзистор VT1, VT3) сгорел и постоянно коротит на массу.

И так мы поняли что силовой ключ сгорел.Далее нужно снять ЭБУ для прозвонки самого силового ключа.Как это можно сделать можно увидеть на этом видео:

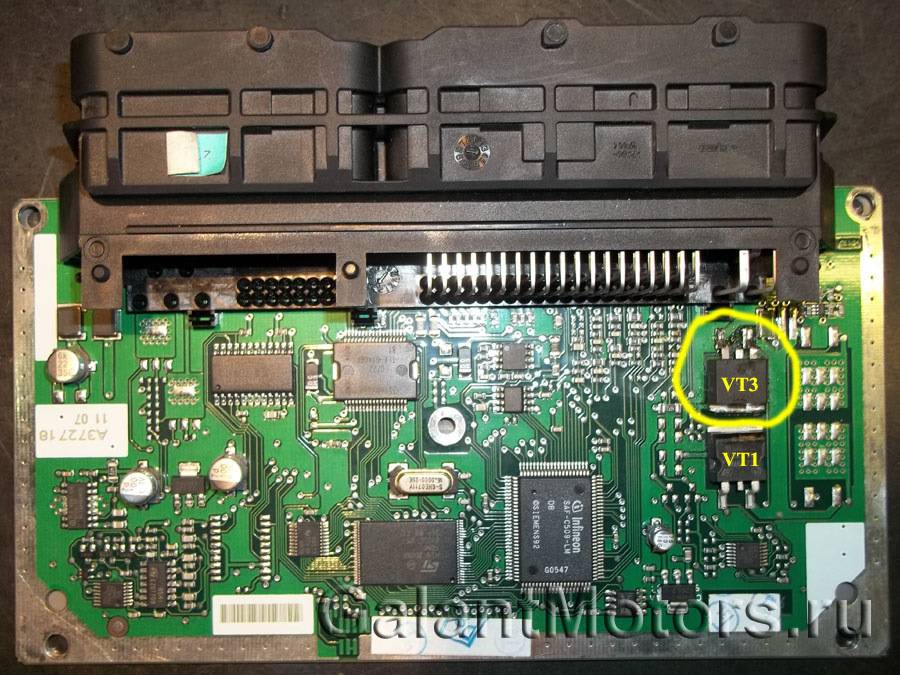

Далее находим вышедший из строя силовой ключ:

И заменяем его.Все ставим на свои места в автомобиль и заводим машину.

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Снимите пластиковую крышку, которая закрывает двигатель.
3. Снимите провода со свечей зажигания.
4. Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
5. Отключите разъем от модуля зажигания.
6. С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
7. Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

1. Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
2. Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
3. Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
4. Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
5. Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
6. Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
7. Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
8. Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
9. Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
10. Проверьте, работает ли модуль зажигания.
11. Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
12. По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

1. использование некачественных или неподходящих по параметрам свечей;
2. эксплуатация при неработающих проводах высокого напряжения;
3. частые попытки проверить искру.

Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

Проверка катушки на ВАЗ 2101-2110

Сначала рассмотрим последовательность действий по проверке на автомобилях ВАЗ. Причем проверка на ВАЗ-2101 и ВАЗ-2110 карбюратор не отличается, разница только в показаниях.

Далее сам процесс проверки:

Тестировать катушку лучше, когда она демонтирована с авто. Перед началом снятия отключаем «минусовую» клемму с АКБ. От катушки отсоединяем провода с боковых выводов, а также центральный провод. Провода от боковых выводов лучше пометить, чтобы при установке их не перепутать.
Послабляем крепление катушки и извлекаем ее

Перед проверкой мультиметром, очищаем ее от пыли и грязи, особенно уделяя внимание выводам. Затем осматриваем ее на наличие внешних повреждений

Если таковые имеются, дальнейшая проверка бессмысленная, ее лучше сразу заменить;
Проверяем первичную обмотку. Для этого мультиметр переводим в режим омметра и его щупы подсоединяем к боковым выводам. На разных моделях ВАЗ применялись различные типы катушек, поэтому нужно знать, какие показания сопротивления для них являются правильными. Так, для модели Б-117А, использовавшаяся на классически моделях (ВАЗ-2101-2107) сопротивление первичной обмотки составляет 3,07-3,5 Ом. А на классических моделях с бесконтактной системой используются катушки с маркировкой27.3705 данный параметр составляет0,4-0,5 Ом. На автомобилях ВАЗ-2108-21099, а также ВАЗ-2110 карбюратор используются модели с номерами —3122.3705 и 8352.12. Для первой из них нормальным считается сопротивление первичной обмотки в диапазоне0,39-0,47 Ом, а для второй –0,37-047 Ом;
Следующий проверяется вторичная обмотка. Для этого мультиметр переводим в режим измерения в кОм, один из его щупов оставляем на боковом выводе, а второй подключаем к центральному выводу. Для исправной катушки Б-117А сопротивление вторичной обмотки должно составлять 7,4-9,2 кОм. У модели 27.3705 данный параметр должен находиться в районе5,0 кОм, у 3122.3705 –0,4 кОм, а у 8352.12 –1,0 кОм;
Последним проверяется сопротивление изоляции. Чтобы замерить этот параметр мультиметр переводим в режим измерения в МОм. Для измерения один щуп подсоединяем к корпусу катушки, а второй подключаем к каждому выводу поочередно. При замерах этого параметра на всех указанных моделях мультиметр должен показывать не менее 50 МОм;
Если хоть какой-то из параметров не совпадает с указанными значениями, значит, катушка неисправна и подлежит замене.
