Лада Гранта: ремень ГРМ и его замена

Замена ремня ГРМ на 16-ти клапанном моторе. Особенности процесса

Процесс замены ремня ГРМ на Гранте 16 клапанов мало чем отличается от аналогичного процесса на 8-ми клапанном. Но есть и некоторые отличия, которые состоят в том, что 2 распредвала имеют другие метки и выставляются они несколько иначе.

Помимо этого, замена ремня ГРМ Гранты 16 клапанов автомат усложнена тем, что для проведения этих работ необходимо снять стартер, который закрывает доступ к маховику. Размер ремня ГРМ Лада Гранта с 16-ти клапанным мотором – 137 зубьев при ширине 22 мм. Демонтаж стартера на Ладе Гранта Произвести снятие стартера несложно. Для этого достаточно произвести следующие действия:

• Отсоединить от стартера пластиковые разъемы
• Открутить гайку, которая держит силовую клемму. Для этого используется ключ на 13
• Тем же ключом выкрутить 3 болта, которые крепят стартер к кронштейну
• Придерживая корпус стартера, аккуратно отсоединить его.

После снятия этого элемента можно приступать к замене ремня ГРМ. Как выставить метки на Гранте с 16-ти клапанным мотором Так как 16-ти клапанная машина имеет 2 распредвала, метки на каждом из них должны совпадать с выемками на верхней части крышки ГРМ, а также с маховиком двигателя. Прокрутив коленчатый вал вправо до совпадения этих меток, распредвалы нужно зафиксировать. Для этой цели прекрасно подойдет небольшой брус мягкой древесины или резиновый упругий кусок.

После того как метки совпали, маховик фиксируется таким же образом, как и на 8-ми клапанных моделях.

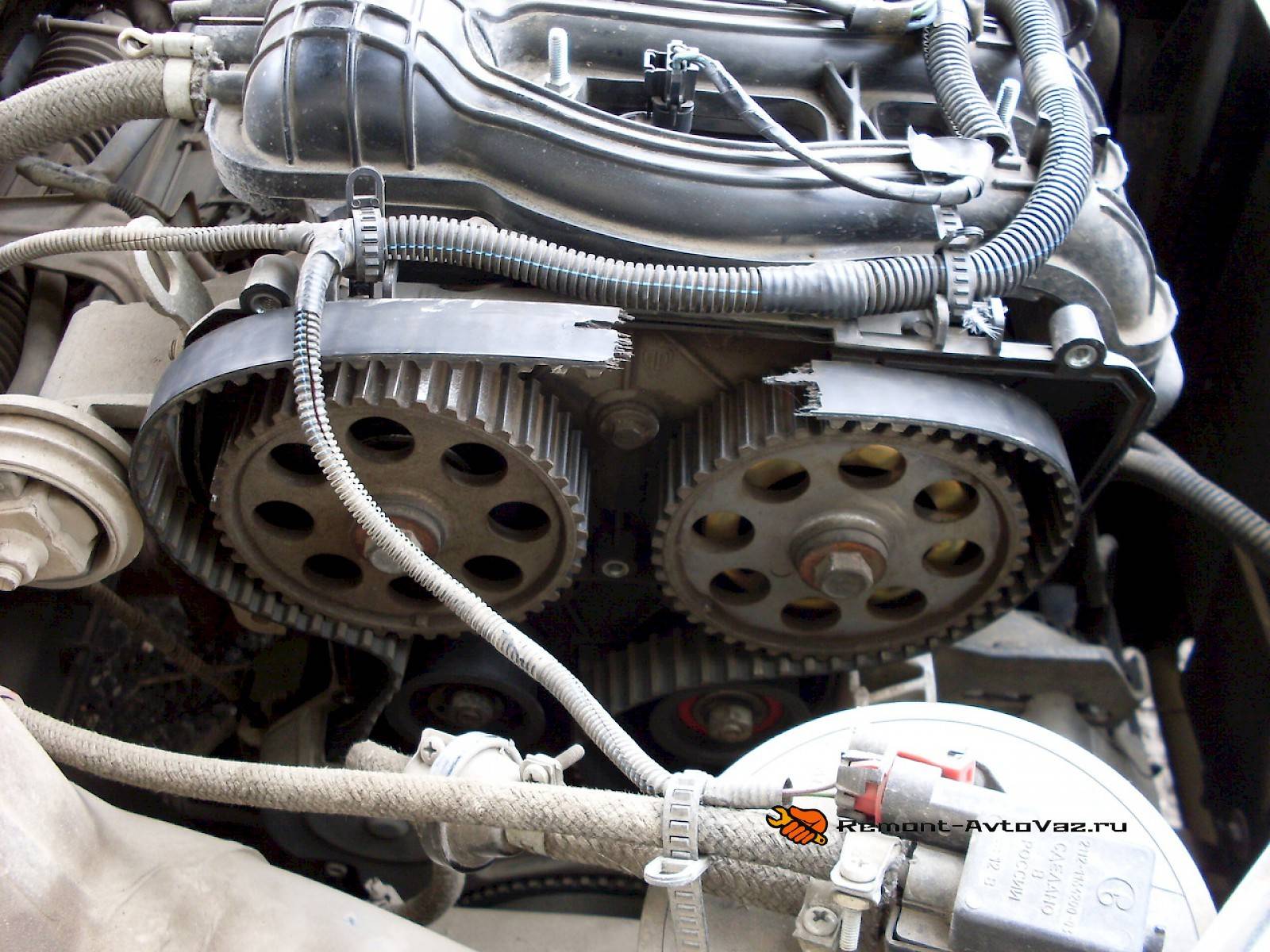

В моторе с двумя распределительными валами кроме натяжителя ремня ГРМ Гранта, имеется также опорный ролик. Он выполняет функцию дополнительной стабилизации ремня, регулировки его правильного положения по отношению к другим деталям и лучшего функционирования всей ременной передачи. Как и натяжной ролик, его нужно проверить на наличие дефектов и при необходимости заменить новым.

Натяжка ремня

Как натянуть ремень ГРМ на Гранте с 16 клапанами? Процесс особо не отличается от замены ремня на Лада Гранта 8-ми клапанной. Начинать нужно с нижнего шкива (коленвала). Потом обвести шкив генератора и помпы, правильно расположив деталь по роликам, а после – надеть ее на шкивы распределительных валов.

Как производится замена?

Итак, вы обнаружили дефект или время запланированного ремонта. Замена выполняется шаг за шагом только при охлаждении двигателя:

1. Отсоедините аккумулятор от вашего Lada Grant.
2. Снять датчик положения коленчатого вала. Поместите датчик в чистом месте, например, на полку, где нет стальных опилок или масла.
3. Поршнем первый цилиндр, положите его в верхнюю мертвую точку.
4. Поверните коленчатый вал до тех пор, пока метка на его шкиве не будет совпадать с выступом на крышке привода.
5. Извлеките вилку из смотрового окна (расположенного на корпусе муфты) и проверьте положение вала. Если вы все сделали правильно, в поле появится знак и будет перед слотом. Остановите маховик с помощью отвертки (его необходимо установить между его зубьями).
6. Отвинтите шкив привода генератора, снимите его с вала и снимите шайбу.
7. Снимите крышку распределительного вала.
8. Ослабьте натяжной ролик (он должен повернуться).
9. Снимите ремень со всех шкивов и вытащите.
10. Если вам нужно, в дополнение к установке ремня привода газораспределительного механизма, снимите натяжной ролик и замените его новым, открутите крепежный болт, а затем снимите валик непосредственно с него.
11. Прежде чем отправлять новое видео, проверьте, действительно ли нужна замена. Для этого возьмите металлическую середину этого механизма и поверните пластиковую деталь. При рабочем аксессуаре он движется плавно, без заклинивания.
12. Осмотрите насос и начните обратный монтаж газораспределительного механизма. Поместите ролик в верхнее отверстие на блоке цилиндров, но не поворачивайте болт, который закрепляет эту часть привода до конца.
13. Установите ремень так, чтобы он работал правильно на всех шкивах и роликах. Для правильной установки ремня, после укладки на шкив коленчатого вала (его необходимо установить на свое место), потяните обе части детали. Постарайтесь равномерно распределить нагрузку.
14. Дальняя часть ремня привода газораспределительного механизма должна лежать на шкиве насоса и идти за натяжным валиком (на этой стадии проверить цепь), и чем ближе он должен лежать аккуратно на зубчатой ​​передаче распределительного вала.
15. Немного потяните распределительный вал (в направлении меньшего хода), чтобы зубцы ремня совпали с вырезами на нем. Для поворота натяжного ролика против часовой стрелки используйте специальный ключ.

После того, как была сделана замена, проверьте натяжение приводного ремня газораспределительного механизма. Чрезмерное напряжение в нем на Grant Lade чревато отказом насоса системы охлаждения. Кроме того, при чрезмерном натяжении ремень может быстро срабатывать.

Ослабленный ремень может привести к сбою фаз газораспределения. Поверните коленчатый вал вправо, чтобы метки выравнивания совпадали. После этого переверните узел шкива генератора. Помните, что при снятии ремня на автомобиле модели Lada Grant строго запрещено поворачивать валы. Регулировка выполняется только тогда, когда замена уже выполнена.

На нашем сайте есть специальное предложение. Вы можете получить бесплатную консультацию с нашим корпоративным юристом, просто задав свой вопрос в форме ниже.

Замена ГРМ Лада Гранта 8 клапанов требуется раз в 75 тысяч километров пробега. Если игнорировать плановую замену ремня, натяжного ролика и иногда помпы (насоса охлаждающей жидкости), то можно нарватся на серьезный ремонт двигателя Lada Granta. Ведь обрыв ремня газораспределительного механизма практически всегда приводит к повреждению клапанов, седел клапанов и даже поршней. Поэтому к приводу ГРМ нужно относится очень внимательно. Раз 15 тысяч необходимо обязательно осматривать ремень на предмет разрывов, трещин, отслоений или замасливания.

Совет относится к двигателям ВАЗ- , 11186 и 21116 . Все они являются 8-клапанными и устанавливаются в автомобили «Гранта». Рассмотрим действия по замене.

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо!

Двигатели Лада Гранта

Автомобили Lada Granta оснащаются несколькими видами ВАЗовских силовых установок. Всего их 5, это:

• 11183-50;
• 11186;
• 21126;
• 21127;
• 21126-77.

Практически у всех модификаций ДВС Лада Гранта при внезапном обрыве ремня ГРМ обязательно гнутся клапана. Не происходит этого только на «восьмиклапаннике» под заводским номером: 11183-50, который устанавливался на стандартную комплектацию Granta с самого начала ее производства. Однако здесь тоже все зависит от оборотов двигателя в момент выхода из строя ременной передачи. Бывали случаи, что и на этом агрегате появлялись серьезные проблемы после его обрыва.

Другой 8-клапанный двигатель, получивший индекс 11186, не только гнет клапана при разрыве ремня ГРМ, но и может нанести повреждения поршням и шатунам. В лучшем случае, при обрыве ременной передачи на этой установке, происходит загиб впускных клапанов.

Шестнадцатиклапанный двигатель 21126 является модифицированной версией одного из самых массовых ДВС от ВАЗ – 21124, и многие специалисты считают его лучшим из всех, которыми комплектуют Granta, но он тоже гнет клапана из-за отсутствия углублений для поршней.

https://youtube.com/watch?v=ALORwvHv8YI

Доработанная установка 21126, получившая заводской индекс – 21127, также не была лишена проблемы загиба клапанов, впрочем, как и двигатель 21126-77 (устанавливаемый в Lada Granta Sport). На сколько же рассчитан ресурс ремня ГРМ на моделях Гранта?

Проверка состояния ремня

Проверка состояния ременной передачи должна производиться при остывшем двигателе. Для этого нужно снять крышку ГРМ. Нам может мешать бочок для омывающей стекла жидкости. Поэтому бочок тоже лучше снять. Чтобы снять верхнюю крышку, придется отвернуть 5 болтов. Для демонтажа нижней достаточно открутить 2 болта.

Для удобства осмотра ремня придется снять правое колесо и брызговик. Берем головку на 17, и с ее помощью крутим коленвал вправо. Крутить его нужно за болт, который крепит шкива привода вспомогательных конструкций. После этого можно осмотреть ремень и оценить его состояние. Сделать это можно самостоятельно, а можно и пригласить специалистов. Но, как правило, автолюбители делают это сами.

А вот какие дефекты будут говорить о том, что привод пора заменить:

• отслоение материала;
• трещины и выпуклости на поверхности;
• подрезы на зубцах;
• на оборотной стороне появились следы подгорания;
• торцы разлохматились.

Если вами был замечен хотя бы один из этих дефектов, это значит, что ременная передача подлежит замене. И чем раньше вы это сделаете, тем лучше

Особо обратите внимание на наличие следов масла на поверхности ремня. Даже если в данный момент ремень выглядит неизношенным, его все равно придется заменить, потому что масло разрушающе действует на резину, и такой ремень точно не прослужит долго

Продолжаем обследование привода. Сейчас нам надо проверить степень его натяжки. Для этого прокручиваем коленвал вправо. Делать это нужно для полного совпадения меток на шкивах распредвалов с пазами на заднем кожухе.

Если натяжка ремня является нормальной, тогда вырез, находящийся на диске натяжного ролика (1) совместится с выступом на втулке (2).

Если полного совпадения нет, значит нужно отрегулировать натяжку передачи. Для этого следует ослабить натяжной ролик. Делается это при помощи головки на 15. Чтобы натянуть привод, натяжной ролик следует провернуть влево, чтобы ослабить – вправо. Для этого в расположенный снаружи диск следует вставить специальный “рогатый” ключ. Также для этого можно использовать щипцы, которые применяются для демонтажа стопора.

Если проблема ремня только в его натяжении, привод следует натянуть. Не нужно перетягивать ремень, так как это обязательно пагубно скажется не только на его состоянии, но и на состоянии подшипников и роликов. Но провисание ремня также не допускается. Из-за этого фазы газораспределения будут нарушены, что обязательно станет причиной серьезной поломки механизма. Поэтому, если дорогостоящий ремонт не входит в ваши планы, натяжение должно быть оптимальным.

После натяжки привода опять проверяем совпадение меток. Для этого коленвал крутим вправо на 2 оборота. При этом метки на шкивах должны совместиться с вырезами на заднем кожухе. Вырез расположенного снаружи диска должен совпасть с выступом на втулке, которая находится внутри. Если полного совмещение не произошло, придется повторить натяжку ремня. Если произвести полноценную натяжку ремня не представляется возможным, его придется заменить. Это можно сделать без привлечения профессионалов.

Признаки изношенного ремня

Избежать дорогостоящего ремонта можно, если контролировать состояние деталей в приводе механизма ГРМ. Это позволит своевременно обнаружить начавшийся процесс разрушения деталей в приводе, предупредить создание ситуации, когда потребуется ремонт мотора

В первую очередь обращают внимание на состояние изделия, его износ. Если изношенность высокая, можно при больших нагрузках или повышенной влажности окружающей среды вызвать проскальзывание ремня

Повышенный износ может вызвать отклонение в сторону натяжного ролика, сильный нагрев из-за вышедшего из строя подшипника. О начавшемся износе сообщают торчащие клочки материала привода. Тревогу владельца должны вызвать появившиеся трещины, чем количество таких повреждений больше, тем меньше остаточный срок службы изделия. Появившийся блеск внешней стороны ремня свидетельствует о потере эластичности, он подлежит замене. Если привод удлинился до такой степени, что не удаётся отрегулировать его натяжение, необходима замена ремня.

Проверка зубчатого ремня

Согласно документам, идущим вместе с автомобилем, ремень, синхронизирующий движение валов, имеет ресурс, равный 45 тысячам километров пробега. Однако он может выйти из строя еще раньше из-за увеличения нагрузки или недостаточного внимания к двигателю автомобиля.

Проверка производительности должна выполняться каждые 15 тысяч километров. Для этого вам необходимо снять крышку с привода приводного ремня газораспределительного механизма.

1. Прежде всего проверьте выступ регулировки натяжения ременного механизма: вырез внутреннего диска ролика должен совпадать с выступом, расположенным на его прямоугольной пробке. Даже при незначительных различиях необходимо заменить этот расходный материал.
2. Затем осмотрите внешнюю часть этого компонента Lada Grant. Удостоверьтесь, что нет признаков износа, масла, шлама, нитей.
3. С торца ремень должен быть целостным, без какого-либо разделения на слои и волокна.

На Lada Granta в корпусе лифта установлен восьмиклапанный двигатель мощностью 87 лошадиных сил. Когда зубчатый ремень поврежден на этом двигателе, клапаны на поршнях согнуты, что угрожает вам сложным ремонтом двигателя.

При покупке компонента обратите внимание, что Grant использует ремень с 113 зубцами, ширина которого составляет 17 миллиметров. Замена. неисправного компонента с надлежащим выбором не потребуется в ближайшее время, поэтому внимательно изучите новую деталь перед покупкой

неисправного компонента с надлежащим выбором не потребуется в ближайшее время, поэтому внимательно изучите новую деталь перед покупкой.

Автомобильные энтузиасты рекомендуют приобретать запасные части Gates из США. Хорошо, что официальная поддержка может рассказать вам адрес ближайшего магазина, где они продают высококачественные запасные части. Цена комплекта ремонтных работ (ремень и валик) составляет около 3 000 рублей. При этом вы получите качественный продукт, ресурс которого примерно в два раза больше, чем у запаса один (около 80 тысяч километров).

Замена ремня на 8-ми клапанном двигателе Lada Granta. Подробное описание

Убедившись в том, что деталь в плохом состоянии, необходимо подготовиться к процедуре замены ремня ГРМ на Лада Гранта 8 клапанов. Прежде всего, нужно обеспечить удобное место для работы, хорошо освещенное, достаточно просторное и безопасное.

Из инструментов вам понадобится:

• Гаечные ключи в наборе
• Головки с удлинителем
• Монтировка
• Специальное приспособление для регулировки ролика

Ролик натяжителя часто меняют одновременно, поэтому необходимо его приобрести заранее. Во всех магазинах можно купить ролик ремня ГРМ на Гранту в комплекте.

Перед началом работ необходимо открутить провод массы от аккумуляторной батареи.

Рассмотрим процесс замены ремня ГРМ на автомобиле Лада Гранта на примере с8-ми клапанного двигателя. Основные этапы работ:

Подготовка к ремонту. Автомобиль поднимается на домкрат и снимается переднее колесо с правой тороны, а также защита, которая перекрывает доступ к двигателю.

Демонтаж защитной крышки. На автомобилях Гранта пластиковая крышка состоит из двух частей. Снять ее просто. Для начала необходимо открутить 4 болта верхней части, а затем – нижней. Использовать для этого нужно шестигранный ключ на 5. Кроме крышки, нужно демонтировать также датчик положения коленвала, просто отсоединив его от разъема и вынув из гнезда.Совмещение меток. Перед тем как производить замену ремня ГРМ на Гранта 16 и 8 клапанов, необходимо правильно установить фазы газораспределения двигателя. Для этого нужно провернуть коленвал по часовой стрелке. Делается это с помощью головки на 17. Крутить нужно, пока метка на зубчатом шкиве распределительного вала не совпадет с отметкой на внутренней поверхности крышки ГРМ. Кроме этого, отметки должны совместиться и на маховике двигателя. Проконтролировать это можно через специальный лючок в верхней части картера сцепления. Вынув резиновую заглушку, необходимо убедиться, что специальный выступ на маховике совпадал с меткой распредвала. Только после этого можно продолжать замену ремня ГРМ на Ладе Гранта.

Снятие шкива генератора. Чтоб выставленные по меткам валы не проворачивались, маховик можно застопорить через смотровой лючок. Сделать это удобней всего с помощью толстой отвертки или монтировки. Закрепив прочно маховик аккуратно откручиваем гайку, держащую шкив генератора и демонтируем его вместе с шайбой. Далее послабляем гайку шкива генератораРегулировка натяжного ролика. Гаечным ключом на 15 необходимо постепенно ослабить затяжку болта крепления ролика. Когда крепление будет ослаблено достаточно для провисания, можно начать демонтаж, убедившись еще раз, что все метки совпадают. Снятие. Деталь аккуратно снимают со всех шкивов и вынимают из моторного отсека. Если произошел полный обрыв ремня ГРМ на автомобиле Гранта, сделать это еще проще.

Установка новой запчасти. Перед эксплуатацией ремень ГРМ на Гранту 8 клапанов проверяется на наличие заводских дефектов – отслоений, трещин, излишней грубости материала. Нелишним будет посмотреть срок годности, так как резина теряет свои свойства, даже не будучи в употреблении, а пролежав на полке несколько лет. Число зубьев у ремня Lada Granta с двигателем 8 клапанов равняется 113, а его ширина составляет 17 мм. Установка детали производится в обратном порядке. Сначала его натягивают на коленвал, потом на генератор и помпу, обводя ролик, а в самом конце – на распредвал.Натяжение. Чтобы обеспечить хорошую натяжку, необходимо прокрутить ролик против часовой стрелки. Делается это с помощью специального ключа, который представляет собой 2 металлических стержня. Они вставляются в соответствующие отверстия на ролике, и он прокручивается, пока вырез на обойме ролика не совпадет с прямоугольной отметкой на внутренней втулке. Только после этого болт ролика можно закручивать. Для того чтоб понять последовательность работ, представляем вашему вниманию поясняющее видео о том, где искать метки:

Диагностика и замена ремня ГРМ на 8-ми клапанном моторе

Перед самостоятельной заменой не забудьте провести комплексную диагностику с целью изучения общего технического состояния автомобиля, идентифицировать поломки, прочие неисправности. Без предварительной диагностики проводить разбор механизмов — вершина непрофессионализма.

• Правую сторону машины поддомкрачиваем, вывешиваем на достаточную высоту, чтобы колесо свободно вращалось рукой;
• Активируем пятую передачу;
• В моторном отсеке снимаем пластиковый кожух, проворачиваем ремень приводных механизмов. Оцениваем его состояние, принимаем решение о необходимости замены.

После того, как принято окончательное решение о замене, начинаем демонтаж. Предварительно подготавливаем набор автомобильных инструментов, ветошь, новый ремень, роликовый подшипник. Замена подшипника обязательна. Ресурс эксплуатации приблизительно равный с ремнем приводных механизмов.

Чем можно заменить временно приводные ремни в случае поломки машины на трассе?

К сожалению чем-то временно заменить приводные ремни в случае их обрыва на трассе, в современных автомобилях нельзя. В старых автомобилях при подобной проблеме иногда помогали женские колготки. Но эти времена ушли. При обрыве приводных ремней вам будет необходима техническая помощь.

Российский автомобиль Лада Гранта выпускается уже пару лет. И, благодаря хорошему качеству выполнения, и нескольким разным комплектациям, он успел захватить доверие многих водителей. Сейчас же речь пойдёт о подмене ремня ГРМ на Лада Гранта.

В любом автомобиле, газораспределительный механизм позволяет обеспечить своевременный впуск и выпуск рабочей консистенции и отработанных газов соответственно. В состав данного механизма заходит распределительный вал, также разные детали привода клапанов, как и сами клапаны с пружинами, также втулки направляющего типа.

Если же гласить о ремне ГРМ, то он представляет собой особенный элемент, который работает в качестве связывающего звена. Благодаря ему обеспечивается синхронная работа распределительного и коленчатого вала.

Найти таковой ремень очень легко. Для вас будет довольно открыть капот, после этого ремень предстанет вашему взгляду. Правда этот «особый узел» будет защищён особым кожухом, который должен предупредить попадание грязищи и обезопасить его от иных механических воздействий.

Снаружи ремень ГРМ имеет зубчатую внутреннюю поверхность и резиновую базу. В отличие от других типов ремней, он обхватывает сходу несколько шкивов.

Схема привода распределительного вала

1. зубчатый шкив коленчатого вала мотора;
2. зубчатый шкив насоса охлаждающей воды:
3. натяжной ролик либо автоматический натяжитель;
4. задняя крышка ремня ГРМ;
5. зубчатый шкив распределительного вала;
6. зубчатый ремень привода ГРМ;
7. прилив на крышке масляного насоса;

А — метка на зубчатом шкиве коленчатого вала;В — метка на приливе крышки масляного насоса;С — выступ на задней крышке ремня ГРМ;D — метка на зубчатом шкиве распределительного вала

Читайте так же

Кроме 2-ух нареченных валов, ремень соединяет воединыжды ещё несколько агрегатов, таких как водяной насос (помпа) и прочее.

В случае, если ролики либо помпа будут испорчены, то это позволяет гласить о завышенной скорости износа ремня, что уменьшает срок его службы во много раз.

Авто семейства Лада Гранта оснащаются, как мы уже произнесли, разными модификациями мотора. У неких из их нет задачи с тем, что при разрыве ремня ГРМ гнутся клапана, тогда как у других схожая особенность наблюдается.

Не гнёт клапана при обрыве ремня ГРМ только 11183-50 движок, таковой мотор устанавливается на Ладу Гранту в стандартной комплектации. Подробнее о том, в каких движках при обрыве ремня ГРМ рвёт клапана в этом материале.

Чтоб исключить возникновение нештатной ситуации, изготовитель советует поменять ремень один раз на 70 5 тыщ км пробега. А вот держать под контролем его состояние придётся почаще — во время прохождения каждого ТО, другими словами, через 15 тыщ км. Это утверждение правильно как для 8-ми клапанных движков, так и для 16-ти клапанных. Даже невзирая на то, что самый распространённый движок Лада Гранта модели 21116 компонуется ввезенной ГБЦ, на нём тоже в итоге обрыва ремня придётся делать дорогостоящий ремонт!

Естественно, что изготовитель не советует проводить смену ремня без помощи других, как и его проверку. Если вы постараетесь выполнить все работы сами, другими словами велика возможность того, что для вас откажут в следующем гарантийном обслуживании. Самим рекомендуется поменять только фильтра (смена салонного фильтра, смена воздушного фильтра, смена топливного фильтра).

Большая часть хозяев Лада Гранта, тем паче обладатели 16-ти клапанных моторов (ремонт намного дороже, чем 8-ми клапанный аналог), рекомендуют не дожидаться положенных 75 тыщ км пробега. Дело в том, что плохие комплектующие могут привести к тому, что износ начнётся уже после 20 тыщ км.

Большая часть хозяев употребляют при подмене отлично зарекомендовавшую себя продукцию Gates. Но этот бренд обожают подделывать, потому, пытайтесь брать о испытанных временем поставщиков!

K015670XS — артикул запчасти для 16-ти клапанных движков.

Если вы решили сменять ремень без помощи других, то стоит учесть некие советы.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке

Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Инструкция по замене своими руками

Замену ремня генератора Лада Гранта 8 клапанная машина требует так же, как и 16 клапанная после выявления дефектов либо согласно регламенту. Процедуру может выполнить водитель, не имеющий большого опыта ремонтных работ. Достаточно иметь необходимый инструментарий и базовые знания, где находятся компоненты, требующие замены.

Инструменты и материалы

Перед заменой нужно приобрести новый генераторный ремень. Чтобы не ошибиться с выбором, каталожный номер следует посмотреть в инструкции по эксплуатации. Он должен быть 1118-1041020-07. Размер должен быть равен 823 мм.

Покупать следует оригиналы, чтобы не купить подделку или некачественное изделие. На упаковке должна стоять маркировка 6РК 823.Не стоит экономить, покупая более дешевое изделие. Некачественный ремень прослужит недолго, и менять расходник придется раньше, чем это положено по регламенту. Качественные ремни выпускает компания Bosch, Gates.

Также следует купить и ролик натяжителя, если принято решение его тоже менять.

Кроме расходных материалов, нужно приготовить инструментарий:

• набор ключей;
• головку TORX E-14;
• длинную отвертку;
• домкрат;
• упор.

Этапы

Процедура замены ремешка генераторной установки на Лада Гранта с кондиционером осложняется тем, что ремешок проходит через опору силового агрегата. Поэтому перед тем как одеть новый ремешок, ее придется демонтировать.

Замена состоит из следующих шагов:

1. Сначала с помощью ключа на «19» нужно ослабить контргайку ходового винта натяжителя ремешка. Во время откручивания контргайки винт удерживаем головкой на «8».
2. Для ослабления натяжение ремня ходовой винт вращаем по направлению движения часовой стрелки. Выполняя эти действия, можно регулировать натяжение приводного ремешка вспомогательного оборудования.
3. Чтобы заменить ремешок, нужно снять правую опору двигателя.
4. Перебравшись под автомобиль, нужно демонтировать правый и средний защитные щитки моторного отсека.
5. Затем откручиваем крепления в средней и передней части подкрылка правого переднего колеса. Далее отгибаем подкрылок за тормозной диск колеса.
6. С помощью домкрата вывешиваем правое переднее колесо и демонтируем его. Теперь крепления подкрылка можно освободить.
7. На следующем этапе под поддон картера силового агрегата подставляем упор, чтобы он держал вес мотора.
8. Головкой TORX E-14 выкручиваем винты, с помощью которых опора крепится к кронштейну блока цилиндров силового агрегата. С помощью головки на «17» откручиваем две гайки и болт опоры, который крепит ее к лонжерону кузова.
9. Демонтируем опору двигателя с подушкой.
10. Теперь через образовавшийся проем можно снимать ремешок со шкивов вспомогательных агрегатов и вытягивать из подкапотного пространства.
11. Новый расходник устанавливаем на место изношенного изделия. При этом следует отрегулировать его натяжение с помощью винта натяжного устройства. Прогиб ремешка на промежутке между компрессором кондика и шкива силового агрегата при усилии в 10 килограмм должен находиться в пределах 7-8 мм.
12. Сборку выполняем в обратном снятию порядке.

На этом замена закончена. Теперь вы знаете, как заменить и как подтянуть ремешок генераторной установки на Лада Гранта.
