Запуск двигателя с кнопки: схема и особенности самостоятельной установки

Достоинства и недостатки системы доступа в авто без ключа

Наличие бесключевого доступа в автомобиль имеет плюсы и минусы, и решать быть или не быть такой системе в своем автомобиле лишь его владельцу. К числу преимуществ можно отнести такие моменты, как:

• высокий уровень защиты, который обеспечивают современные системы keyless go;
• нет необходимости постоянно доставать ключи – достаточно иметь брелок или смарт-карту, носить которую можно в бумажнике;
• возможность автоматического запуска двигателя при приближении к авто;
• интеграция с мультимедийной системой или системой настроек индивидуальных параметров положения руля, кресел или зеркал, увеличивает комфорт для водителя.

В настоящее время существенной модернизации подвергаются и брелоки. Так, компанией Jaguar выпущена система бесключевого доступа в автомобиль, где чип вмонтирован в наручный браслет, выполненный во влагозащищенном корпусе. Потерять такой достаточно непросто, и можно не задумываться о том, куда положить ключи от авто, к примеру, при поездках на пляж.

В том случае, если автомобиль не имеет такой системы в перечне штатного оборудования, его вполне можно установить самостоятельно. Стандартный комплект keyless entry system, с инструкцией на русском языке обойдется порядка 15 тысяч. Он включает в себя два брелока, две антенны и блоки управления. Возможность работы в качестве охранной сигнализации обеспечивает датчик удара. Монтаж несложный, выполняется за несколько часов.

Из недостатков системы можно отметить, что несмотря на плавающий код, все же имеется возможность его перехвата, и соответственно, угона ТС. Конкретно о том, как угоняют машины с бесключевым доступом рассказывать не стоит, но несколько успокоить водителей можно – стоит такое оборудование для перехвата сигнала несколько десятков тысяч евро, и настроено оно, как правило, для конкретного бренда. Для уменьшения вероятности считать код, имеется возможность уменьшать радиус действия брелока/карты. Так, если настроить систему на срабатывание в радиусе 20-30 см от авто, перехватить сигнал станет практически невозможно. Об одной из хитростей для защиты от считывания рассказано на видео:

В современных автомобилях все чаще можно встретить решение, которое позволяет завести двигатель простым нажатием кнопки Start Engine. Наличие такой опции означает, что необходимость использовать ключ зажигания отсутствует, сама процедура запуска двигателя становится более простой и удобной.

Сегодня кнопка для запуска двигателя (кнопка стартера) может быть установлена практически в любой автомобиль, который штатно не оборудован возможностью запуска двигателя без ключа в замке зажигания. Далее мы поговорим о том, какие плюсы и минусы получает автовладелец после установки кнопки запуска двигателя, а также рассмотрим наиболее распространенные схемы и способы самостоятельной установки кнопки запуска мотора.

Читайте в этой статье

Cхема подключения пускателя

Для подачи питания на различные электроприборы используются включатели. В зависимости от мощности электроустановки, проектируются контакты коммутаторов: чем выше ток (потребляемая мощность), тем больше масса и площадь соприкосновения металла. Соответственно, прижимное устройство (пружина, стальная пластина) должно обеспечивать большее усилие нажатия. Если включатель ручной (механический), его размеры будут слишком велики, пользоваться им будет неудобно.

Такие вводные устройства имеют ряд недостатков (помимо габаритов):

• слишком большое усилие при включении (выключении);
• контактные группы не рассчитаны на частую коммутацию: быстро изнашиваются;
• не решены вопросы безопасности: при необходимости аварийного отключения тратится слишком много времени;
• «рубильники» необходимо размещать рядом с зоной работ (в непосредственной близости от электроустановки), это не всегда удобно по причине тех же габаритов.

Единственный выход — подключение двигателя (или другого электроприбора) через пускатель.

Уязвимость контактов

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». В автомашинах, выпущенных более десяти лет назад, провода стартера всегда соединяются напрямую к контактам замка зажигания

Мотор запускается только после того, как водитель повернёт ключ зажигания в крайнее положение

В автомашинах, выпущенных более десяти лет назад, провода стартера всегда соединяются напрямую к контактам замка зажигания. Мотор запускается только после того, как водитель повернёт ключ зажигания в крайнее положение.

Такой вариант подключения стартера прост и эффективен. Но контакты – это всегда проблема. Тем более что при срабатывании стартерного устройства вырабатывается огромное количество напряжения, вызывающего искрение. Там где искра – контакты выгорают, на них скапливается окислы и т.д. В результате этого со временем возникают проблемы с запуском двигателя, автомобилисты ищут альтернативные способы включения стартера, в том числе и напрямую от АКБ.

Как известно, в автомашинах последних годов выпуска, в которых нет кнопки, предусмотрено дополнительное реле, управляющее стартером. Таким способом обеспечивается разгрузка контактов замка, на которые теперь оказывается не такая большая нагрузка.

1. Системы с отдельным реле более надёжны, так как живут дольше.
2. Контакты замка зажигания тоже «проживают» значительно дольше.
3. Дополнительное реле всегда можно обновить.

Кнопка «старт стоп»: плюсы и минусы

Кнопка представляет собой маленькое изделие, инсталлируемое вместо ЗЗ или в другую часть салона автомобиля. Для запуска мотора достаточно одного лишь нажатия пальцем. Это просто, удобно и оригинально.

Штатные кнопки на иномарках функционируют так: как только машина снимается с «охраны», водитель садится внутрь, нажимает педаль тормоза и задействует кнопку один раз. Спустя полсекунды силовой агрегат запускается. Чтобы остановить мотор, достаточно ещё раз нажать тормоз и кнопку.

Часто кнопки оборудуются светодиодами для удобства эксплуатации. Светящийся индикатор даёт знать водителю, что пуск автомобиля прошёл успешно (на некоторых иномарках уровень шумоизоляции кузова доведён до такого уровня, что внутри салона даже не слышно, заведён двигатель или нет).

Преимущества и недостатки

Преимущества	Недостатки
1	Для запуска двигателя достаточно лёгкого нажатия	Чтобы завести машину, нужно сесть в неё и нажать педаль тормоза. С непривычки многие водители забывают об этом
2	Больше не нужно носить с собой ключ зажигания	Возможны затруднения при установке сигнализации с прогревом. Так, потребуется как минимум два брелока — один из них нужно отдать мастерам. Они разберут его, достанут микросхему и установят её в автомобиль. Питание будет подаваться только в момент запуска
3	Кнопка устанавливается в любом месте, в том числе прямо под рукой, что повышает удобство использования	Установка сигнализации на машину с кнопкой, как правило, стоит дороже
4	Ряд вариантов совмещается с автосигнализацией, иммобилайзером и другими системами безопасности
5	Можно закрывать автомобиль простым нажатием кнопки на двери, без необходимости ставить её на сигнализацию — это экономит время, если вы покидаете салон ненадолго

Примечание. Бытует мнение, что якобы в машину не удастся зайти, если сядет батарейка в брелоке. На самом деле это не так. Достаточно будет подвести брелок со стороны кнопки, а если сядет АКБ – тогда открыть автомобиль ключом.

Теперь вы знаете, как вместо замка зажигания поставить кнопку. Это можно осуществить своими руками, экономя на услугах дорогих специалистов.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Наверное, каждый водитель хотел сделать своей автомобиль немного комфортабельнее в плане функционала. Кто то устанавливает в машину телевизор, кто то дополнительную подсветку салона, а есть те, кого интересует кнопка запуска двигателя. Такая кнопка значительно упрощает пуск двигателя и избавляет от неудобных манипуляций с ключами в замке зажигания. В этой статье мы рассмотрим все варианты установки кнопки для запуска двигателя, а также разберемся, как производится замена штатной кнопки.

Конструкция системы

В системе используется большое количество датчиков и блоков управления. Перечисление и схема касаются автомобилей концерна Volkswagen, поскольку они являются наиболее распространенными машинами с системой старт-стоп. Продукция других производителей транспортных средств имеет незначительные конструктивные отличия.

Принципиальная схема компонентов системы старт-стоп

В состав системы входят следующие компоненты:

Обозначение на схеме	Название
А	Аккумуляторная батарея
С	Генератор на двигателе
С1	Регулятор уровня напряжения в бортовой сети
B	Стартер
F	Концевой переключатель сигналов торможения
F36	Концевой переключатель на педали сцепления
F416	Кнопка управления системой старт-стоп
G62	Сенсор температуры жидкости в системе охлаждения
G79	Сенсор положения педали управления дроссельной заслонкой
G701	Бесконтактный сенсор нейтрального положения рычага коробки передач (на механике), установлен на верхней части картера
J104	Контроллер антиблокировочной системы тормозов
J255	Контроллер системы микроклимата или кондиционера
J285	Комбинация приборов
J367	Контроль уровня зарядки аккумуляторной батареи
J393	Контроллер системы комфорта
J500	Электрический усилитель рулевого управления вместе с контроллером
J519	Блок контроля параметров бортовой сети
J532	Система стабилизации напряжения (необходима для корректной работы электроники)
J533	Диагностический канал
J623	Блок управления работой силового агрегата
J791	Парковочный ассистент

Кроме того, в системе используются:

• 1 — усилитель рулевого управления;
• 2 — датчик скорости;
• 3 — различные датчики на двигателе;
• 4 — сенсор застегнутого ремня безопасности водителя;
• 5 — климатическая установка;
• 6 — клемма 50R;
• 7 — клемма 30;
• 8 — бортовая мультимедийная система.

Для обеспечения повышенного числа запусков двигателя применяются аккумуляторы с наполнителем из стекловолокна (EFB). Электролит в таких устройствах находится внутри пор стекловолоконной ткани, проложенной между пластинами батареи. Аккумуляторы не требуют обслуживания и обеспечивают повышенную силу тока при запуске.

Схема конструкции батареи EFB

Другим отличием машин с системой старт-стоп является генератор и регулятор напряжения, подключенные через цифровую шину данных. Подобное подсоединение позволяет контролировать параметры работы узлов и использовать эти данные при работе системы. Стартер обладает повышенной прочностью и износостойкостью. Обмотки приспособлены к многократным повторным пускам через малые промежутки времени.

В состав электроники входит специальный стабилизатор напряжения с выходной мощностью 180-300 Вт. Внутри установлен накопитель электрической энергии, которая передается в бортовую сеть через электронный выпрямитель. Устройство сглаживает пульсации напряжения в моменты срабатывания стартера. Благодаря этому, при работе старт-стопа не происходит отключения мультимедийной системы, комбинации приборов и ламп внешнего освещения.

На ряде автомобилей (например, Honda или Mercedes-Benz) встречается система старт-стоп, построенная на базе реверсивного генератора. Устройство оборудовано усиленным приводным ремнем и натяжителем особой конструкции. Переключаемое натяжное приспособление позволяет электрической машине работать в режиме генератора или стартера. Плюсом конструкции является бесшумность работы и быстрота срабатывания (в 2 раза быстрее, чем при обычном стартере).

Система с реверсивным генератором

Японская компания Mazda предлагает оригинальную систему, построенную на принципе впрыска и воспламенения топливной смеси в цилиндрах. Остановка мотора выполняется по сигналу от датчиков, при этом поршни останавливаются в определенном положении. После подачи сигнала на пуск, происходит опрос положения поршней. По полученным данным блок управления осуществляет впрыск топлива в цилиндры и воспламенение в заданной последовательности. Дополнительный импульс коленчатому валу дает стартер, подключаемый на короткое время.

Система старт-стоп от Mazda

Преимущества и недостатки

Изначально кажется, что кнопка имеет ряд преимуществ. Ведь водителю достаточно нажать на нее, и машина заведется. Проворачивать ключ нет необходимости.

Но не спешите с выводами. Также не торопитесь на Алиэкспресс за новой кнопкой. Пусть цена таких девайсов незначительная, сначала советую изучить сильные и слабые стороны такого шага. Начнем с преимуществ, к которым относятся такие моменты:

• Нет надобности в применении ключа всякий раз, когда требуется запустить автомобильный двигатель;
• Схема запуска с кнопки предельно простая;
• Установка возможна на множество автомобилей;
• Повышается уровень комфорта;
• Старт-Стоп можно довольно эффективно связать с сигнализацией и иммобилайзером;
• Цена кнопки низкая;
• Многие водители могут своими руками поставить систему, опираясь на инструкции и видео уроки;
• Работа занимает не более нескольких часов.

Все выглядит очень радужно и перспективно. Но не торопитесь. Здесь есть свои подводные камни.

Водителю придется для запуска выжимать тормоз. Не самая привычная схема, к которой придется привыкнуть. Также возникают сложности в установке сигнализации с системой автозапуска, где стоит кнопка пуска мотора.

Лучше заранее подумайте о монтаже Старт-Стоп. Если это сделать до установки сигнализации, то поставить охранную систему окажется довольно дорого.

Как установить

Вне зависимости от выбранного варианта сначала нужно подготовить место установки. Для этого надо либо снять замок зажигания, либо вырезать на торпеде отдельное отверстие. Делать это можно паяльником, дрелью, канцелярским ножом и другими приспособлениями. Чтобы получить доступ к проводке, разберите консоль. Если вы планируете установить кнопку не в замок зажигания, не забудьте скрыть его заглушкой.

Потребуются следующие компоненты:

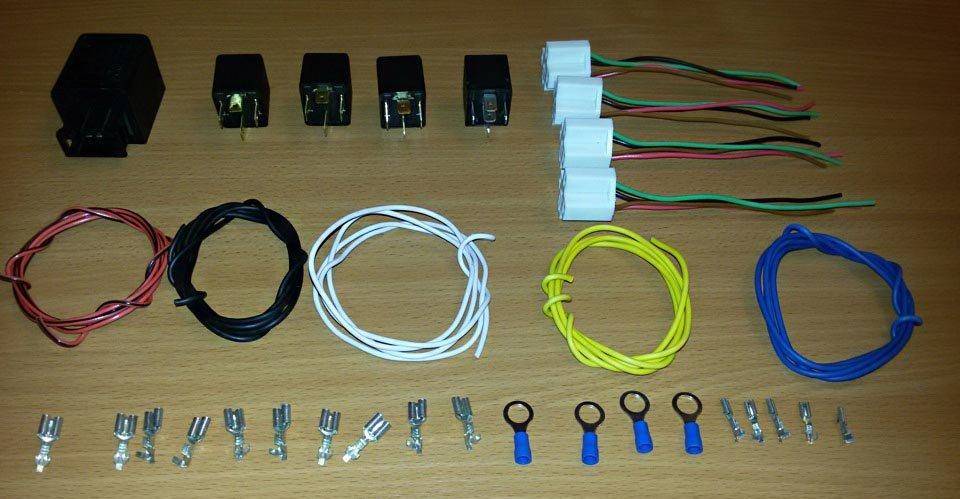

Вот что понадобится для установки кнопки

Схема подключения

В автомобиле создаётся 3 точки подключения: к колодке замка зажигания, к концевику педали тормоза и проводу управления. Благодаря этому стартер не будет работать после активации двигателя.

Как устанавливать кнопку

Схема установки кнопки «Старт-стоп»

Один из самых задаваемых нынче вопросов – как подключить кнопку старт стоп на свою машину, пусть даже и не совсем новую. Данная инновация стала популярной, и не только потому, что является модной частью определенного «фарша», считающегося верхом престижа.

Для многих пользователей очень привлекательна сама возможность более быстрого завода авто – а «с кнопки» оно реально запускается быстрее. Приятен и сам процесс «нажал – поехал». Плюс меньше барахла перед выходом надо рассовывать по карманам.

Как подключить кнопку старт стоп, если вы все-таки решили произвести данное усовершенствование? Единого и четкого алгоритма, наверное, не существует: слишком много вариаций ее установки для использования, и ваше решение, какую из них выбрать.

Заводиться можно по-разному. Причем вариативность процесса опирается на разные параметры.

Причем перечисленные варианты могут сочетаться друг с другом в разных комбинациях. Соответственно, схемы множатся. Поэтому мы просто расскажем, какой вывод к чему цеплять и какой «фронт работ» вас ждет в целом для реализации намеченных планов.

Впрочем, простейший вариант может собрать и новичок в электрике. А вот выставить «навороты» вроде таймера, задержки запуска и т.п. – по всем этим вопросам лучше к профессиональному автоэлектрику. Да, придется потратиться, но подобные тонкости иногда под силу только спецу.

Начальная и конечная стадия

Обе одинаковы при подключении кнопки с разными заданными параметрами. В любом случае на торпеде придется вырезать «окошко», куда будет встроена сама пусковая кнопка. Кстати, некоторые предпочитают устанавливать ее на консоли возле ручки переключения передач, внизу. Но самое популярное место, все же, торпеда.

Желающие могут придумать свое ноу-хау, использовать предложенные – или взять напрокат «правильный» инструментарий. Не требует уточнений и получение доступа к проводам: согласно схеме от вашей модели, разбирается консоль и/или так называемая «борода».

Последним же штрихом будет установка заглушки на уже ненужный замок зажигания. Заглушка идет в комплекте с системой; инструкции к пользованию она не требует: вставил на пружинные лапки – и все дела.

Что к чему подключается?

Среди предложений автомагазинов наиболее часто встречается и доступен финансово китайский «engine start/stop». Электросхема у него проста, как баян, но описана по-китайски же, то есть пока поймешь, что автор имел в виду, можешь наделать массу ошибок. С другой стороны, почти все провода окрашены в разные цвета – на гамму и будем ориентироваться.

Беда только с оранжевым цветом: его имеют три провода, два из которых составляют пару. Тот, что на жгуте, тонкий, отвечает за тормоз (ищем соответствующий на схеме своего автомобиля). Два парных кидаются на «плюс». Это выход на зажигание, работают они синхронно. Фиолетовый, тоже из жгута, будет осуществлять контроль над запуском двигателя. Его – к бензонасосу.

Красный и черный идут на аккумулятор: первый – на его минус, второй, соответственно, на массу. Синий «шнурок» кидается на аксессуары (имеется в виду сигнализация), подключается на «плюс». Туда же присоединяется желтый проводок – он соединяет кнопку со стартером.

Повторимся, в самом простом варианте несложно понять, как подключить кнопку старт/стоп. Однако если вы не уверены в своих способностях автоэлектрика – лучше все же пригласите товарища, который разбирается в «проводочках», или со вздохом отнесите нужную сумму профессиональному установщику.

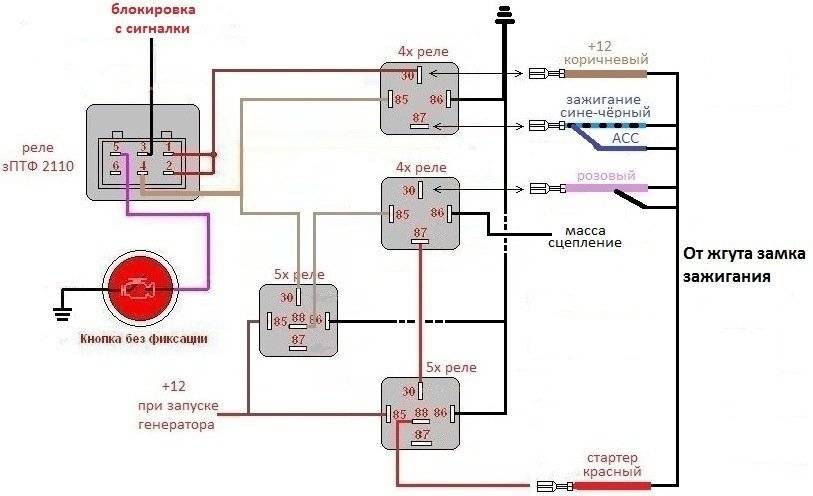

Кнопка запуска двигателя с применение реле включения ЗПФ

Этот способ позволяет избавиться от ключа зажигания и запускать двигатель только с кнопки. Реле ЗПФ включает задние противотуманные фонари на автомобиле. Его можно использовать для запуска двигателя. Красный и синий провода идут на реле стартера и зажигания соответственно. Провод серого цвета можно соединить с красным или подключить к контакту зажигания. Оставшийся розовый провод соединяется с «массой» автомобиля, через толстую клемму.

Подсветку кнопки подключают к сигнализации автомобиля. Таким образом, как только мы снимаем машину с сигнализации, загорается лампа подсветки и сигнализирует о том, что запуск автомобиля разрешен. После постановки автомобиль на сигнализацию, лампа тухнет, и напряжение с кнопки снимается, что делает невозможным запуск двигателя без снятия с сигнализации.

Работа схемы:

1. При выключении охранной системы автомобиля, на контакте реле ЗПФ появляется напряжение, и подсветка кнопки загорается.
2. Нажимаем кнопку запуска двигателя, при этом, под ток встает реле ЗПФ, затем реле зажигания и реле стартера. Таким образом, стартер начинает вращаться одновременно с включением зажигания.
3. После того, как двигатель запустился, кнопку отпускают. Получается, что реле стартера размыкается и останавливает его, а реле зажигания продолжает работу.
4. Повторное нажатие кнопки размыкает стартер, соответственно двигатель останавливается. Постановка автомобиля на сигнализацию, отключает подсветку кнопки и снимает с нее напряжение.

Внимание! Если вы решили исключить использование ключа зажигания, то не забудьте вытащить механическую блокировку руля. Иначе вы рискуете потерять управление автомобилем из-за заблокированного руля на повороте

Особенности запуска двигателя в зимних условиях

В зимнее время бывает трудно запустить двигатель. Масло густеет, а значит провернуть его труднее. Также часто подводит аккумулятор.

При минусовой температуре внутреннее сопротивление аккумулятора повышается, батарея садится быстрее, также неохотно отдает нужный пусковой ток. Для успешного пуска двигателя зимой АКБ должна быть полностью заряжена и не должна быть замерзшей. Дополнительно нужно следить за контактами на клеммах.

Вот несколько советов, которые помогут запустить двигатель зимой:

1. Перед включением стартера на холодную включите дальний свет на несколько секунд. Это запустит химические процессы в батарее, так сказать, «разбудит» аккумулятор.
2. Не крутите стартер больше 10 секунд. Так батарея быстро садится, особенно на морозе.
3. Выжмите полностью педаль сцепления, чтобы стартеру не нужно было крутить дополнительные шестерни в вязком трансмиссионном масле.
4. Иногда могут помочь специальные аэрозоли или «стартерные жидкости», которые впрыскивают в воздухозаборник. При исправном состоянии мотор заведется.

Тысячи водителей ежедневно заводят свои моторы и едут по делам. Начало движения возможно благодаря слаженной работе системы запуска двигателя. Зная ее устройство, можно не только запускать двигатель в самых разных условиях, но и подобрать нужные компоненты в соответствии с требованиями именно к вашему автомобилю.

Принцип работы оборудования автозапуска

Система дистанционного запуска двигателя может быть установлена автономно, либо совместно с охранной сигнализацией. Комплектующие устройства помещаются в небольшой корпус из пластика и располагаются под капотом. Стандартный набор включает: электронную плату, связанную с группой датчиков, и провода для подключения к электропроводке автомобиля. Автозапуском может быть оборудована машина с любым типом мотора (бензин, дизель) и коробки переключения передач (автоматическая, механическая, роботизированная, вариатор). Дополнительных требований к техническому состоянию авто не предъявляется. При нажатии на кнопку брелока или при запуске соответствующей программы в приложении сигнал передается на специальный модуль, а блок управления, в свою очередь, питает электрическую цепь системы зажигания. Спустя некоторое время, необходимое для создания давления топлива бензонасосом в топливной рампе стартеру передается необходимое питание. Результат этого действия подобен повороту ключа зажигания или нажатию кнопки «Старт».

Устройство автозапуска регулирует работу мотора в течение времени, заданного механизмом, по истечении которого, происходит отключение стартера. В отличие от бензиновых ДВС в автомобилях с дизельными агрегатами система автозапуска, в первую очередь, активирует свечи накаливания. Такой алгоритм позволяет правильно прогреть цилиндры и только после этого подключать к работе стартер.

Как заводить машину с кнопкой старт стоп

Кнопка старт-стоп на рулевой колонке авто

Современные кнопки старт стоп имеют более сложную схему подключения. Помимо того, что установленная на конвейере кнопка не служит не только для запуска, но и для остановки двигателя, создатели авто осуществляют её подключение таким образом, чтобы избежать «несанкционированного» начала движения. То есть, если машина «стоит на скорости» со включенной передачей, чтобы авто не «рвануло с места» внезапно для невнимательного водителя, машинально нажавшего на «старт». Если автомобиль имеет автоматическую коробку передач, то для запуска двигателя необходимо нажать на педаль тормоза – кнопка старт стоп подключается к «лягушке» – выключателю стоп-сигнала.

На авто с «механикой» пуск невозможен, если не выжата педаль сцепления. Конструкторы некоторых машин предусмотрели даже подсказку для водителя, впервые севшего за руль такой машины. Так, например, на приборном щитке Форд Куга загорается яркая надпись, сообщающая о необходимости выжать сцепление для пуска мотора, причём на русском языке – если машина куплена у нас. Зажигание тоже включается этой кнопкой – при первом её нажатии. Повторное нажатие включает стартер. Причём, в зависимости от особенностей схемы, стартер включается либо на короткий временной интервал, независимо от того, удерживаете Вы кнопку нажатой или нет, либо стартер работает до тех пор, пока Вы не снимете с неё палец.

Недостатки бесключевого доступа

Конечно, наиболее слабое место относится к уязвимостям данной технологии

Но важно понимать, что именно в практике взломы интеллектуальной защиты встречаются крайне редко. Более того, сама идея того же диагностического гнезда обусловлена необходимостью создания возможности для самого пользователя обойти систему при полной ее блокировке

Помимо этого, бесключевой доступ может доставить некоторые проблемы в реализации системы отдельного управления. Дело в том, что устройство предполагает тесное взаимодействие с центральным блоком управления. Этот нюанс означает обеспечение высокой нагрузки на местную электросеть, а также может вызвать проблемы с эксплуатацией другой электроники.
