Как заменить цепь ГРМ своими руками

Потребуется набор для установки меток ГРМ на Пежо

Инструмент

  • Спец инструмент для установки меток на двигателей EP6, Licota и JTC, (ссылки на установочные наборы), Ликота конечно подешевле.
  • Воротки, маленький на 1/4 и большой на 1/2

Головки:

  • на 18 для болта шкива коленчатого вала
  • на 10 для откручивания клапанной крышки
  • на 8 для откручивания верхнего успокоителя
  • на 27 для натяжителя цепи
  • Е16 для болтов распредвалов
  • торэкс Т40 для откручивания нижних успокоителей
  • торэкс Т30 для снятия блока дроссельной заслонки (для нетурбированной модели)
  • ключ на 16 для снятия опоры у блока двигателя

Снятие:

Отвинчиваем блок воздушного фильтра, снимаем с направляющих и отводим в сторону
Откручиваем клапанную крышку и снимаем ее, Берем 18ю головку с воротком и поворачиваем шкив коленчатого вала, примерно выставляем распредвалы для установки метки снизу

Внимание, в случае пропуска метки не рекомендуется крутить вал против часовой стрелки, провернуть вал вперед еще на два оборота до попадания.

Снимаем защиту ДВС (Двигатель Внутреннего Сгорания), если она имеется.
Поддомкрачиваем машину или поднимаем ее на подъемнике и устанавливаем нижнюю метку в отверстие
Откручиваем правое колесо и локер, он нам тоже будет мешать.
Если вы производите замену не на подъемнике, то придется, что то поставить под поддон ДВС, типа пенек, и опустить не него двигатель с машиной и снять правую опору,
Устанавливаем верхнюю приспособу для меток распредвалов.

Снимаем ремень генератора.

Откручиваем приводной ролик помпы, он крепится тремя болтиками на 10
Далее следует отвинтить верхний успокоитель и натяжитель цепи

Откручиваем и шкив колена
Болт на 18 который прижимает и держит опору нижней звездочки
Вынимаем эту самую опору из сальника. (сальник лучше всего заменить на новый)
Снимаем нижние успокоители цепи вывинтив 3 болта как показано на фото
Вынимаем масляный щуп, так как внутри блока он проходит сквозь успокоитель цепи

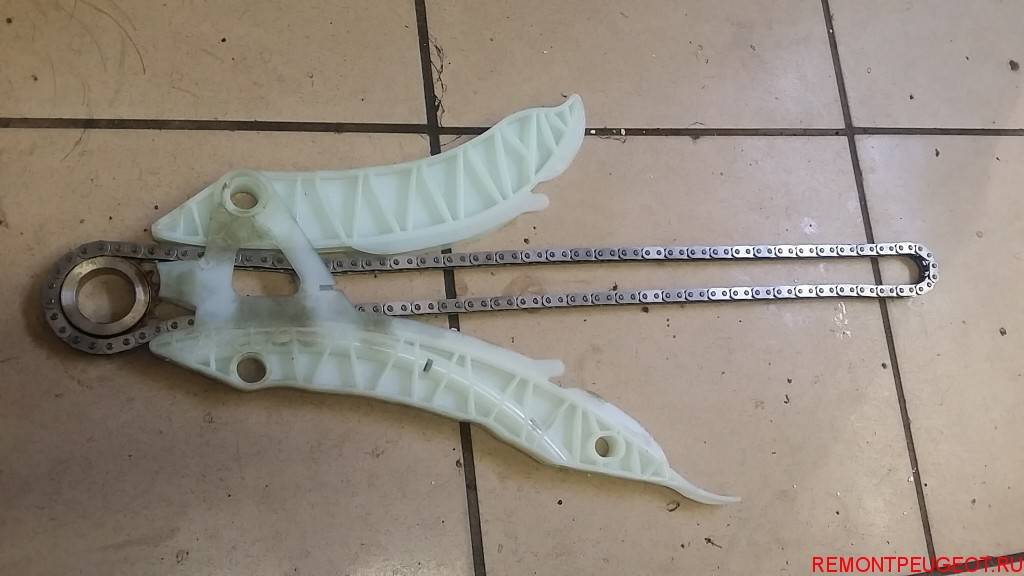

Вытягиваем цепь наверх вместе с успокоителями и нижней звездочкой.
Устанавливаем все в обратной последовательности с выставлением меток ГРМ

Следует сначала собрать всю конструкцию цепи и успокоителей перед установкой, как показано на фото, и после этого опускать на установочное место ГРМ

Обязательно нужно обезжирить звездочку ГРМ и ступицу коленвала перед установкой на посадочное место.

Для замены цепи ГРМ, по регламенту завода изготовителя требуются новые запасные части:

  1. 0805K1 — Шестерня распредвала, впуск
  2. 0805K3 — Шестерня распредвала, выпуск (Пежо EP6CDT) Turbo
  3. 0513C8 — Шестерня привода цепи ГРМ, нижняя (Пежо EP6)
  4. 0249E6 — Прокладка клапанной крышки (Пежо EP6CDT)
  5. 082028 — Шайба уплотнительная
  6. 0249Е7 — Прокладка клапанной крышки (Свечные колодцы) (Пежо EP6CDT)
  7. 025057 — Болт DIAM 6X100-20
  8. 0516K5 — Болт коленчатого вала
  9. 080677 — Болт распредвала
  10. 080678 — Болт распредвала
  11. 082026 — Болт направляющей цепи ГРМ
  12. 082027 — Болт
  13. 1606466680 — Болт шкива коленчатого вала
  14. 0829G3 — Натяжитель цепи ГРМ
  15. V861831780 — Цепь привода ГРМ (Пежо EP6CDT) Turbo
  16. 081830 — Направляющая цепи ГРМ правая. (Пежо EP6CDT) Turbo
  17. 081831 — Направляющая цепи ГРМ левая. (Пежо EP6CDT) Turbo
  18. 081829 — Направляющая цепи ГРМ верхняя. (Пежо EP6CDT) Turbo

Болт крепления звездочки коленвала рекомендуется намазать стоп резьбой

Моменты затяжки динамометрическим ключом:

  1. Натяжитель цепи — 8,5 дН.м
  2. 3 болта крепления успокоителей — 2,5 дН.м
  3. Болт крепления ступицы коленчатого вала— затяжка моментом 5 дН.м, далее угловая затяжка 180 градусов
  4. Три болта шкива навесного оборудования — 2,8 дН.м
  5. Болт крепления фазовращателя — затяжка моментом 2 дН.м далее угловая затяжка 180 градусов
  6. Болт крепления звездочки распредвала — затяжка моментом 2 дН.м далее угловая затяжка 90 градусов

То есть сегодня нет принципиальной разницы между характеристиками ремня и цепи?

Как ни крути, а железная цепь, работающая в масляной ванне, и без рывковых нагрузок ходит все-таки больше, чем ремень. Это связано с материалами и технологиями изготовления последних. Стальная ударопрочная цепь в меньшей степени подвержена внешним воздействиям. Однако, вопреки заблуждениям, никаких «вечных» цепей не существует. В силу их конструктивных особенностей и режима эксплуатации цепь требует обязательной замены при критическом растяжении. Игнорирование данного действия приводит к перескоку цепи или даже обрыву, в результате чего поршни «встречаются» с клапанами.

Главным слабым местом цепи являются подшипники скольжения, то есть детали, с помощью которых соединяются звенья цепи. Соединения и их упоры несут вибрационную нагрузку, и со временем втулки изнашиваются, цепь растягивается и появляется люфт. Уже он, в свою очередь, механически воздействует на шестерни, на которых появляются следы выработки на зубьях. Именно поэтому при замене цепи ГРМ часто требуется и замена шестеренок, потому что работа новой цепи на изношенных зубьях даст не лучший эффект.

На самом деле, например, температурные нагрузки практически не критичны и для современных ремней, а вот механические воздействия ремни могут не пережить. Кстати, изламывать новые ремни перед установкой, проверяя на гибкость, категорически запрещено, поскольку внутри них применяются стекловолоконные ткани.

Важное преимущество ремня ГРМ — то, что у него есть строгий регламент замены (60–80–100 тыс. км)

Пропуск даты регламентной замены тут же отправляет автовладельца в зону риска, а выполнение замены дает возможность забыть о проблеме до следующей даты. У цепи ГРМ никакого регламента замены нет: к каждому ТО придется прибавлять работы по определению износа цепи.

Замена цепи привода газораспределительного механизма двигателя мод. Z 14 XEP

Для замены цепи привода газораспределительного механизма двигателя мод. Z 14 XEP автомобиля Opel Astra произведите следующие операции:

2. Выверните болты и снимите масляный картер.

3. Снимите ремень привода вспомогательных агрегатов (см. Замена ремня привода вспомогательных агрегатов).

4. Отверните гайки 1 (рис. 1) и отсоедините от генератора наконечники проводов.

Рис. 1. Крепление генератора: 1 — гайки; 2, 3 – болты.

5. Выверните болты 2 и 3 крепления генератора к кронштейну двигателя и снимите генератор.

6. Ослабьте хомуты крепления шлангов системы охлаждения двигателя к патрубкам 1 (рис. 2) термостата и водяного насоса 2, сдвиньте хомуты по шлангам и отсоедините шланги.

Рис. 2. Крепления шлангов системы охлаждения к патрубкам водяного насоса и к термостату: 1 — патрубок термостата; 2 — патрубок водяного насоса; 3 — колодка жгута проводов датчика давления масла.

7. Нажмите на фиксатор и отсоедините отдатчика давления масла 3 колодку жгута проводов.

8. Отсоедините колодки жгутов проводов отдатчика 1 (рис. 3) положения распределительного вала и датчика 3 температуры охлаждающей жидкости.

Рис. 3. Шланги системы охлаждения и датчики, расположенные на передней крышке двигателя: 1 — датчик положения распределительного вала; 2, 5 — шланги системы охлаждения; 3 — датчик температуры охлаждающей жидкости; 4 — кронштейн крепления жгута проводов.

9. Отсоедините от патрубков передней крышки шланги 2 и 5 системы охлаждения двигателя.

10. Выверните болты и снимите шкив водяного насоса.

11. Выверните болты крепления водяного насоса к двигателю (рис. 4) и снимите насос с направляющих втулок (на рисунке обозначены стрелками).

Рис. 4. Крепление водяного насоса: 1 – болты.

Примечание

У болтов крепления водяного насоса разная длина.

13. Выверните болты крепления шкива привода вспомогательных агрегатов, удерживая коленчатый вал от проворачивания, и снимите шкив.

14. Установите приспособление мод. КМ-956-1 (рис. 5) и выверните болт крепления посадочного фланца коленчатого вала. Снимите с коленчатого вала передний фланец.

Рис. 5. Крепление фланца коленчатого вала: 1 — установочная метка; 2 — фланец коленчатого вала; 3 — шкив привода вспомогательных агрегатов; 4 — приспособление мод. КМ-6013; 5 — приспособление мод. КМ-956-1.

15. Выверните болты крепления передней крышки двигателя (рис. 6) и снимите крышку.

Рис. 6. Крепление передней крышки двигателя: 1, 2- болты.

16. Установите приспособление мод. КМ-955-1 (рис. 7) и ослабьте натяжение цепи. Снимите направляющие цепи 3, 5 и 7 со штифтов, снимите цепь со звездочки коленчатого вала и снимите цепь со звездочек распределительных валов.

Рис. 7. Снятие цепи привода газораспределительного механизма: 1 — натяжитель цепи; 2 — приспособление мод. КМ-955-1; 3, 5, 7 — направляющие цепи; 4 — цепь; 6 — звездочка коленчатого вала.

17. Замените передний сальник коленчатого вала независимо от его состояния.

18. Для этого подденьте отверткой и извлеките передний сальник 1 (рис.

Рис. 8. Замена переднего сальника коленчатого вала: 1 – сальник; 2 – оправка.

19. Смажьте рабочую кромку сальника моторным маслом, установите его в корпус передней крышки, сориентировав рабочей кромкой внутрь крышки, и запрессуйте сальник в корпус до упора с помощью оправки 2.

Полезный совет

В качестве оправки можно использовать старый сальник.

20. Установите снятые детали в порядке, обратном снятию, с учетом следующего:

Рис. 9. Уплотнения передней крышки двигателя: 1 — эластомерные прокладки; 2 — места нанесения герметика.

Когда пора менять цепной привод двигателя

Во время каждодневной эксплуатации автомобиля, цепной механизм больше всего подвергается нагрузкам и изнашивается

Поэтому важно знать, когда он выходит из строя, чтобы вовремя сделать замену

У каждой цепи ГРМ есть определенный срок службы, в течении которого по общим правилам замена, не нужна. Однако бывают случаи, когда цепной привод (ЦП) внезапно рвется или часть звеньев приходят в негодность, провоцируя нестабильную работу всего двигателя.

Чтобы не пропустить этот момент, рекомендуется периодически проверять ЦП на предмет механических повреждений и обязательно перед длительными поездками на большие расстояния, а замену делать строго по техническим данным и рекомендациям производителя автомобиля.

В то же время, стоит отметить, что опытные мастера-автолюбители умеют определять поломку механизма ЦП на слух.

Так для неисправного ЦП, при включенном двигателе характерны следующие звуки:

  • появление характерного звенящего шума в районе цепного механизма;
  • периодические удары и стук, исходящие из района, где расположен ЦП в двигателе;
  • выстрелы и микровзрывы в системе выхлопа и глушителе.

Если же нужно проверить работоспособность ЦП визуально, чтобы точно удостовериться в его (не)исправности, то необходимо вскрыть двигатель.

Признаки, причины и последствия выхода из строя цепи ГРМ

Цепная передача спрятана внутри двигателя в отличие от ременного привода ГРМ, находящегося снаружи силового агрегата. Это можно расценивать и как достоинство, и как недостаток. С одной стороны изолированный механизм создает меньше шума и обильно обрабатывается маслом, в результате чего увеличивается срок службы узла. С другой стороны возникает сложность с обслуживанием и заменой привода ГРМ, поскольку даже для визуальной проверки механизма необходимо снимать клапанную крышку.

Неисправность цепи ГРМ в первую очередь выражается в появлении характерного рокота под крышкой во время работы двигателя Киа. Доносится этот звук со стороны газораспределительного механизма, спутать его с каким-то другим шумом крайне сложно.

Как только рокот в ГРМ появился, необходимо сразу проверить состояние цепной передачи во избежание возникновения более серьезных неисправностей двигателя и последующего дорогого ремонта. Существует 2 варианта действий: незамедлительно обратиться в ближайшее СТО для проведения диагностики и возможной замены либо самостоятельно выявить возможное ослабление привода в районе шестерни распредвала, сняв предварительно крышку клапанов. Нормальное натяжение может нарушиться вследствие:

  • неисправного натяжителя;
  • износа или обрыва успокоительной пластины;
  • общего износа всего привода ГРМ по причине большого пробега автомобиля;
  • растяжения значительного участка цепной передачи, исправить которое натяжитель уже не способен.

Если мотор автомобиля снабжен механическим натяжителем старого образца, можно обойтись без замены и подтянуть цепь ГРМ с помощью данного устройства. Для этого ослабляется наружная гайка, которая удерживает пружину плунжера, после чего вручную поворачивается коленвал на 1-2 оборота. Затем гайку затягивают.

Современные гидравлические натяжные устройства в Киа работают автоматически и для ручной регулировки не предназначены. В случае неисправности эти натяжители подлежат замене. Выход из строя данного элемента обнаруживается только путем его демонтажа или полной разборки ГРМ. Таким же образом можно убедиться в неисправности успокоителя в большинстве случаев.

Если игнорировать появление рокота, в итоге дело закончится поломкой всего двигателя. Здесь можно рассчитывать лишь на везение.

Основные проблемы, к которым приводят неисправности цепной передачи ГРМ:

  • Вследствие растянутой и ослабленной цепи происходит ее перескакивание на несколько зубьев в момент запуска мотора.
  • Увеличенный свободный ход часто приводит к обрыву успокоителя, а иногда и к образованию канавки в алюминиевой головке блока цилиндров.
  • В случае использования в некоторых двигателях однорядного привода возможен его обрыв, который потребует срочной замены.

Помимо однорядной цепной передачи существуют также двухрядные, обладающие гораздо большей долговечностью и лучшей надежностью даже при отсутствии должного ухода. Рвутся в автомобилях Киа они крайне редко. Однорядная же цепь ГРМ зачастую выходит из строя уже после 50-80 тысяч км пробега.

Если не предпринимать никаких мер, могут возникнуть следующие проблемы:

  • В лучшем случае из-за перескакивания передачи на 1-2 зуба смещаются фазы газораспределения. В результате нарушается нормальный запуск двигателя, возникает сильная вибрация в процессе его работы. Во время движения наблюдается потеря мощности мотора. Резкое нажатие на педаль газа сопровождается выстрелами, исходящими из выхлопной трубы или из впускного коллектора.
  • Если цепь ГРМ сместилась на 3 зуба и более, завести двигатель Киа уже не получится. Возможно, потребуется замена силового агрегата. Но такая ситуация случается довольно редко. Слишком ослабленная передача проскакивает гораздо сильнее, в результате чего поршень ударяет по не вовремя открывшемуся клапану.
  • Обрыв однорядной цепи может нанести ущерб двигателю. Степень повреждений будет различной в зависимости от типа мотора и от момента, когда произошла поломка. Если это случилось при закрытых клапанах, поршни продолжат двигаться, но не достанут до тарелок этих клапанов.

В двигателях Киа V8 встреча клапана с поршнем происходит достаточно редко, поскольку конструкцией предусмотрены технологические зазоры. Исключение составляют лишь отдельные модели данных агрегатов. Моторы Киа на 16 клапанов такой конструктивной особенности не имеют, поэтому в случае обрыва или перескока цепной передачи клапан в момент открытия практически всегда ударяется о поршень. Если при езде на Киа это сопровождается характерным металлическим звуком удара, а также наблюдается внезапная потеря мощности двигателя вплоть до его отказа, дело идет к капитальному ремонту силового агрегата или его замене.

Особенности цепи и ремня привода ГРМ

Одной из составляющих обслуживания двигателя ВАЗ-2105, как и любого другого, является замена привода газораспределительного механизма. Но вот сложность выполнения данной операции у этого авто зависит от типа используемого привода. Замена ремня ГРМ ВАЗ-2105 производиться проще, чем цепи, но и менять ее нужно чаще.

Основным же недостатком ремня является возможность его обрыва. И хоть конструктивно негативные последствия этого обрыва снижены путем нанесения специальных выемок на поршнях, исключающих возможность столкновения открытого клапана с днищем поршня, но сам факт обрыва остается неприятным. Помимо этого ресурс роботы ремня может значительно сократиться из-за попадания на него рабочих жидкостей двигателя.

Возможность обрыва цепи при работе двигателя практически исключается, учитывая тот факт, что цепь ГРМ ВАЗ-2105 является двухрядной. Еще одно положительное качество цепи – значительно больший ресурс, чем у ремня.

Но цепь со временем растягивается, и хоть имеется механизм ее натяжения, при растягивании шумность работы двигателя значительно увеличивается. Также цепь требует смазки, поэтому она должна располагаться внутри двигателя, из-за чего замена цепи ГРМ ВАЗ-2105 усложнена.

Как заменить цепь ГРМ в гаражных условиях

Чтобы сделать замену цепи в гараже своими руками понадобится немного терпения, набор гаечных ключей, новая цепь и натяжитель. Рассмотрим поэтапно процесс замены цепи ГРМ на примере автомобиля Шевроле Нива.

Процесс разборки и снятия

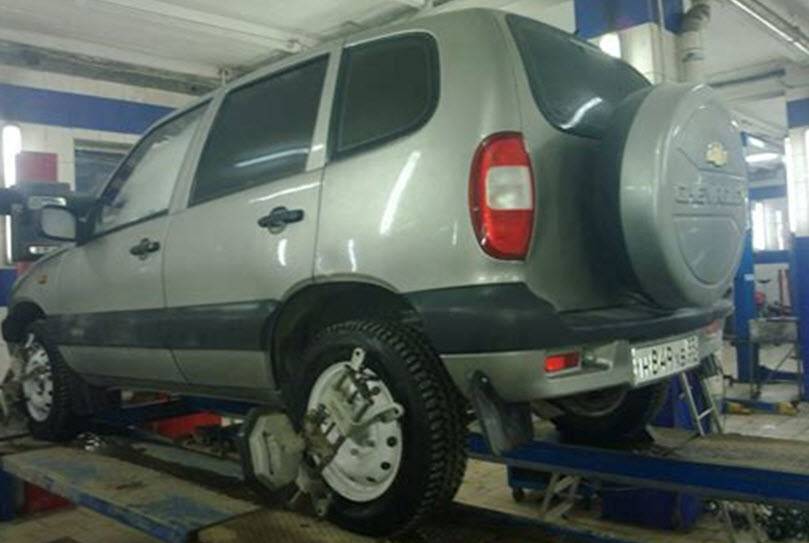

Автомобиль загоняется на яму в гараже и ставится на ручной тормоз, под колеса устанавливаются подпорки.

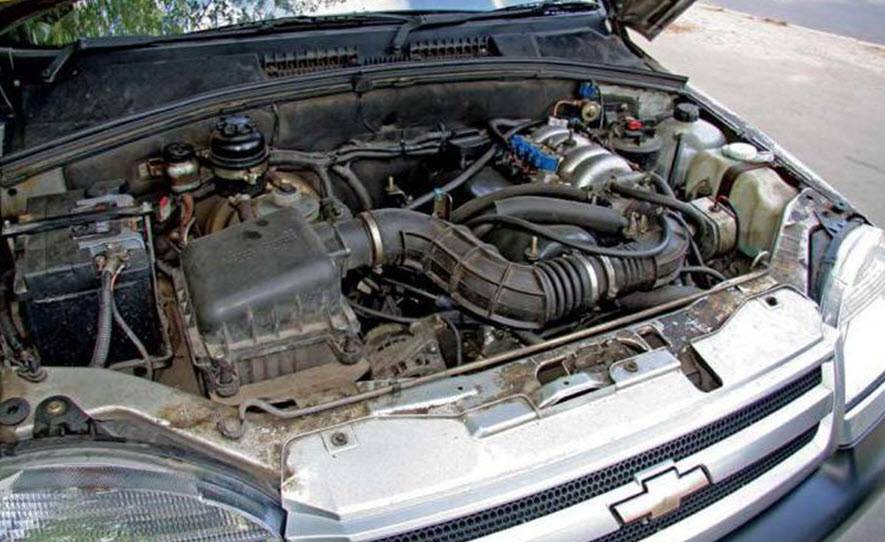

Открываем капот и снимаем крышку двигателя.

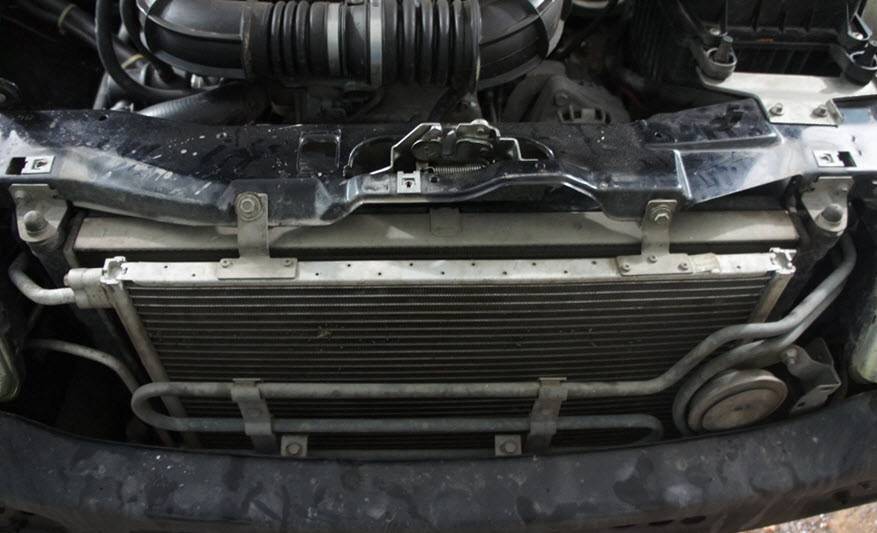

Сливается тосол, для лучшего доступа к двигателю снимается радиатор и вентилятор.

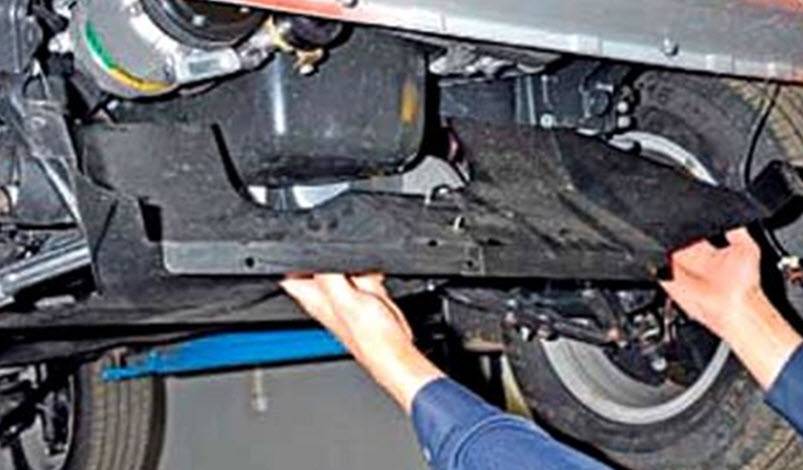

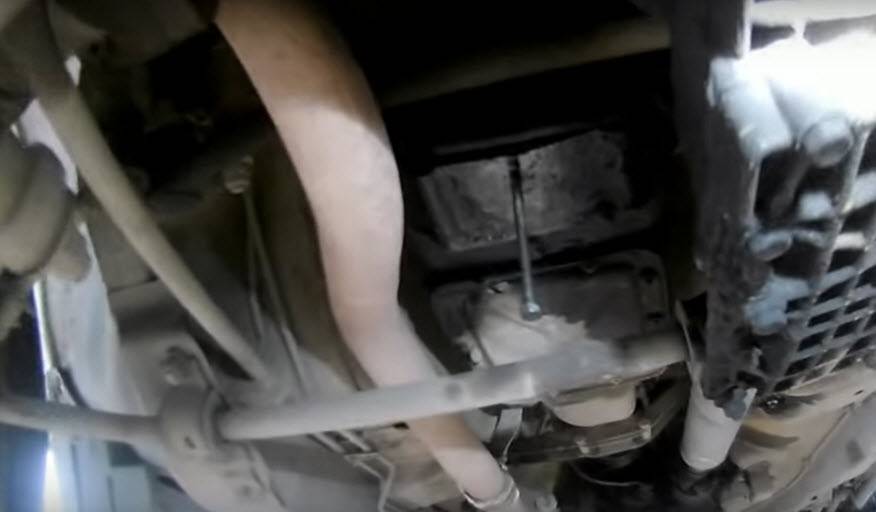

Снизу на днище автомобиля снимается защита двигателя. Это делается для того, чтобы можно было удобно добраться до шкива коленвала.

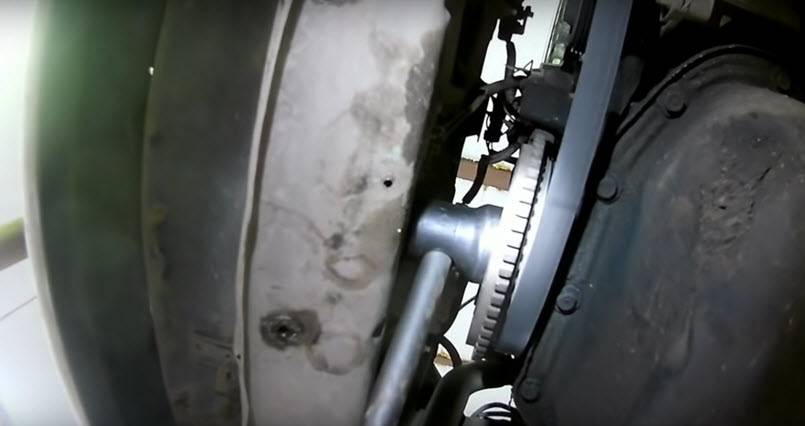

Чтобы отвернуть шкив коленвала сначала его нужно зафиксировать от проворотов — для этого в корпусе сцепления снизу сверлится небольшое отверстие и нарезается резьба под болт 6-го размера.

Болт вворачивается в просверленное отверстие, тем самым фиксируя зубья венца моховика. Таким образом, коленвал блокируется, что исключает его вращение.

С помощью лома и специальной гаечной головки (на 38) отворачивается и снимается шкив коленвала.

Снимаются натяжные ролики и лобовая крышка двигателя.

Очищаем рабочие поверхности от грязи и пыли.

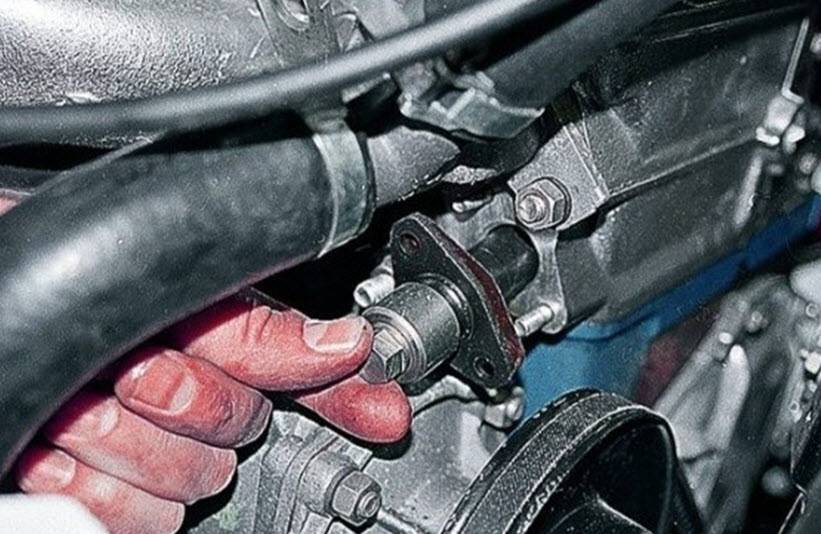

Теперь снимается натяжитель цепи. Перед тем как его снять необходимо пометить белым маркером цепь в местах соединения с коленвалом и распредвалом, чтобы потом можно было ровно также поставить новую цепь на место.

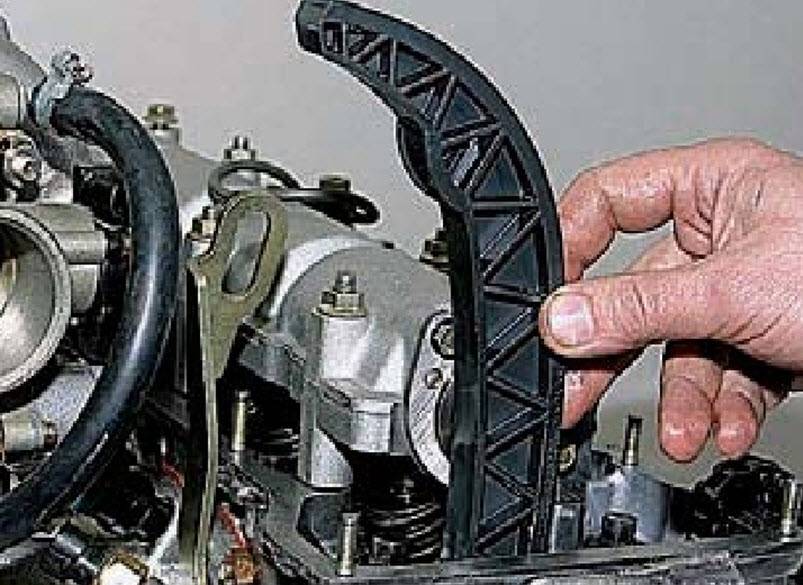

Затем снимается башмак натяжителя и успокоитель

Крутить нужно очень осторожно, чтобы клапана не ударили о борт

После того как башмак натяжителя снят, ослабляется крепление датчика распредвала и цепь легко снимается.

Процесс установки нового ЦП

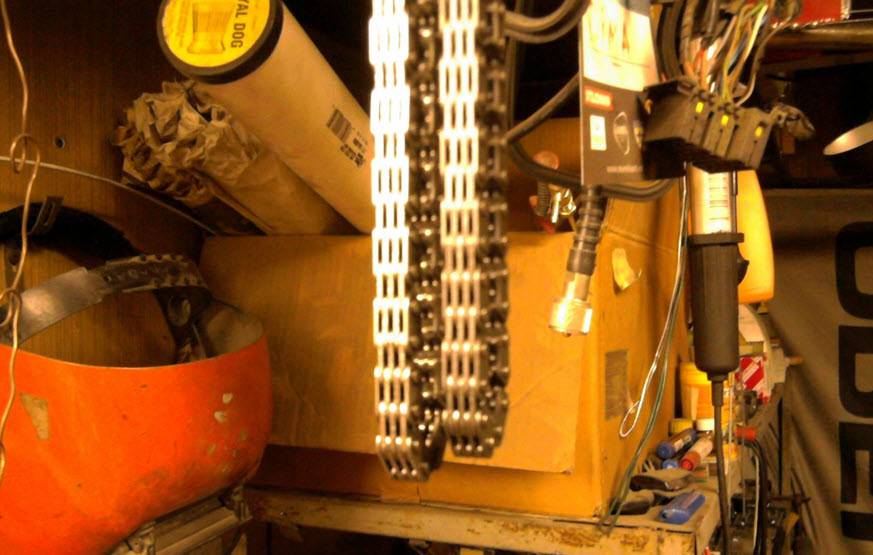

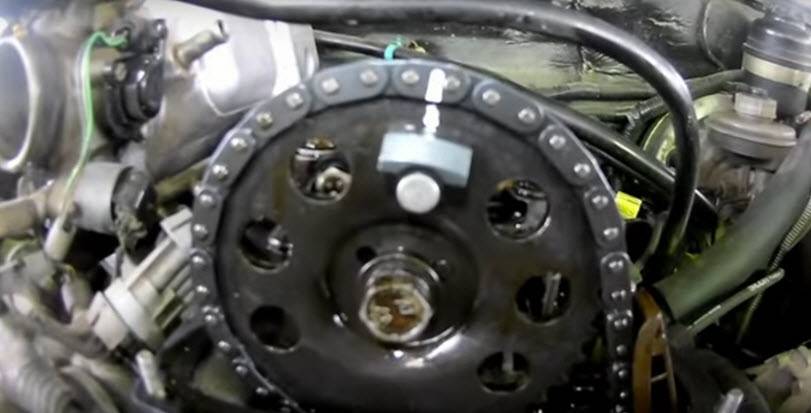

Старая цепь прикладывается к новой, на которую переносятся отметки белым маркером, сделанные в тех местах, где она будет одеваться на валы.

Перед тем как одевать новый ЦП, его необходимо смазать машинным маслом.

ЦП устанавливается через низ, при помощи небольшой медной проволочки она заводится снизу в двигатель и аккуратно надевается на валы (сначала на колен., потом — распред.).

После того как цепь одета ставится на место башмак натяжителя и успокоитель.

Последним ставится цепной натяжитель. Эта деталь отвечает за натяжение цепи, поэтому желательно его менять вместе с ней. Когда он установлен, выдергивается специальная чека и цепной механизм натягивается.

После того как двигатель собран, ЦП заменен, зажимаются болты и делается старт мотора, проверяется на наличие посторонних шумов, если замена произведена успешно и правильно, то их не должно быть.

Подробная видео-инструкция по замене цепного механизма ГРМ ДВС на Шевроле-Нива приведена ниже.

Что Менять При Замене Цепи Грм

Замена цепи ГРМ в Hyundai Solaris

сложность выполнение работ:

Автомобили Hyundai Solaris, поставляемые в Российскую Федерацию, оснащены 16-клапанными бензиновыми двигателями объемом 1,4 и 1,6 литра. При покупке многие не обращают внимания на то, что у него есть цепь ГРМ или ремень Hyundai Solaris? Мы отвечаем: во всех двигателях конструкция предусматривает цепной привод.

Он имеет гораздо более длительный срок службы, чем ремень. Но также необходимо заменить цепь ГРМ Hyundai Solaris, а также на мотор с ременным приводом.

Эта процедура занимает много времени и требует точного соблюдения определенного порядка. При наличии консультационного опыта ремонтных работ, его можно выполнить в гараже. Те, кто никогда не сталкивался с этим типом обслуживания, должны больше доверять этой процедуре.

Практика показывает, что конструкция двигателя, в котором используется цепь, гораздо надежнее. Его ресурс составляет более 150000 километров, в отличие от ременной передачи, которая требуется сдача в два раза чаще

READ После Замены Ремня Грм Загорелся Чек Нексия

Тем не менее, цепь ГРМ имеет свои недостатки. Они включают:

  • повышенный шум двигателя;
  • тот факт, что натяжение цепи немного сложнее, чем ремень;
  • Замена требует большого объема подготовительных работ, связанных с разборкой различных узлов и компонентов.

Если вы хотите продлить срок службы цепи, заполните только качественное масло, рекомендованное производителем, и замените его немного раньше времени.

Полезная информация о цепь клапана поезда

, сколько она ходит, ее ресурс, а также основные плюсы и минусы. Constant.

Запасные знаки

К счастью, о необходимости замены цепи можно услышать заранее из звука мотора. Кроме того, когда нестабильная работа двигателя может указывать на необходимость изменения цепи газораспределения на Hyundai Solaris, она становится более шумной. Могут возникать неисправности, особенно на низких скоростях. Точнее будет выяснить необходимость замены, измерив расстояние между звеньями.

READ Плохо Греет Печка На Ваз 2112

замена Сроки схемы обычно планируются заранее. Это может быть совмещено с обслуживанием системы охлаждения и полной заменой охлаждающей жидкости. Разрешается устанавливать новый водяной насос одновременно сделать замену

Перед заменой цепи необходимо снять старую. Подготовительные мероприятия должны быть проведены для этой цели. Отсоедините отрицательную клемму аккумулятора и надежно расположите автомобиль на горизонтальной поверхности. Заблокируйте задние колеса. Дальнейшая процедура заключается в следующем.

  1. Слить охлаждающую жидкость.
  2. Снимите генератор.
  3. Снимите крышку клапана.
  4. Установите первый цилиндр в верхней мертвой точке.

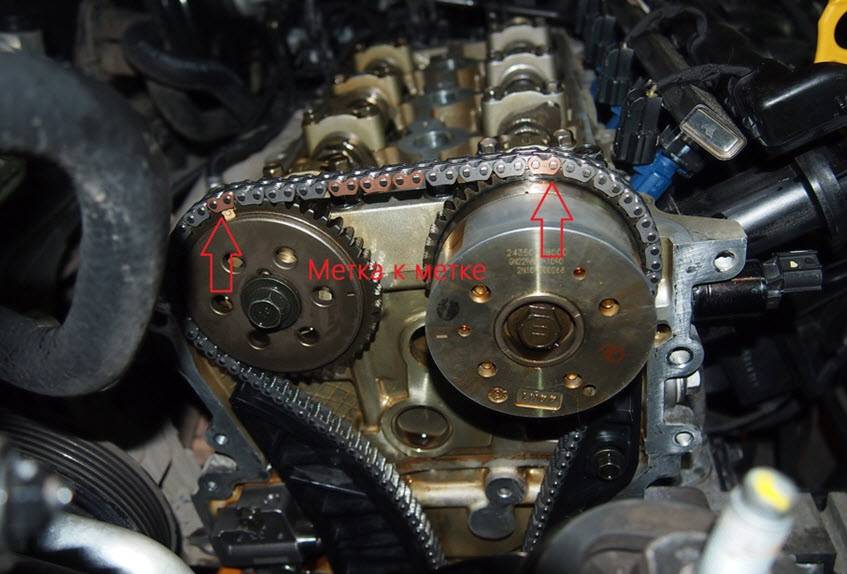

Совместите метки шкива коленчатого вала со звездочкой распределительного вала. Одновременно для дополнительных тегов. Если они находятся в строго горизонтальном положении, это признак того, что цепь не растянута.

Как заменить цепь ГРМ в гаражных условиях

Чтобы сделать замену цепи в гараже своими руками понадобится немного терпения, набор гаечных ключей, новая цепь и натяжитель. Рассмотрим поэтапно процесс замены цепи ГРМ на примере автомобиля Шевроле Нива.

Процесс разборки и снятия

Автомобиль загоняется на яму в гараже и ставится на ручной тормоз, под колеса устанавливаются подпорки.

Открываем капот и снимаем крышку двигателя.

Сливается тосол, для лучшего доступа к двигателю снимается радиатор и вентилятор.

Снизу на днище автомобиля снимается защита двигателя. Это делается для того, чтобы можно было удобно добраться до шкива коленвала.

Чтобы отвернуть шкив коленвала сначала его нужно зафиксировать от проворотов — для этого в корпусе сцепления снизу сверлится небольшое отверстие и нарезается резьба под болт 6-го размера.

Болт вворачивается в просверленное отверстие, тем самым фиксируя зубья венца моховика. Таким образом, коленвал блокируется, что исключает его вращение.

С помощью лома и специальной гаечной головки (на 38) отворачивается и снимается шкив коленвала.

Снимаются натяжные ролики и лобовая крышка двигателя.

Очищаем рабочие поверхности от грязи и пыли.

Теперь снимается натяжитель цепи. Перед тем как его снять необходимо пометить белым маркером цепь в местах соединения с коленвалом и распредвалом, чтобы потом можно было ровно также поставить новую цепь на место.

Затем снимается башмак натяжителя и успокоитель

Крутить нужно очень осторожно, чтобы клапана не ударили о борт

После того как башмак натяжителя снят, ослабляется крепление датчика распредвала и цепь легко снимается.

Процесс установки нового ЦП

Старая цепь прикладывается к новой, на которую переносятся отметки белым маркером, сделанные в тех местах, где она будет одеваться на валы.

Перед тем как одевать новый ЦП, его необходимо смазать машинным маслом.

ЦП устанавливается через низ, при помощи небольшой медной проволочки она заводится снизу в двигатель и аккуратно надевается на валы (сначала на колен., потом — распред.).

После того как цепь одета ставится на место башмак натяжителя и успокоитель.

Последним ставится цепной натяжитель. Эта деталь отвечает за натяжение цепи, поэтому желательно его менять вместе с ней. Когда он установлен, выдергивается специальная чека и цепной механизм натягивается.

После того как двигатель собран, ЦП заменен, зажимаются болты и делается старт мотора, проверяется на наличие посторонних шумов, если замена произведена успешно и правильно, то их не должно быть.

Подробная видео-инструкция по замене цепного механизма ГРМ ДВС на Шевроле-Нива приведена ниже.

Конструкция Z14XEP

Атмосферный бензиновый двигатель построен на базе чугунного блока цилиндров, диаметр которых составляет 73,4 мм. Шестнадцатиклапанная ГБЦ выполнена из алюминия, используется два распредвала и по четыре клапана на каждый цилиндр. Регулировать клапана нет необходимости благодаря гидрокомпенсаторам. Для привода газораспределительного механизма применяется цепь, которую, несмотря на предписания производителя, желательно менять как минимум один раз в 150 тыс. км.

Главная особенность Z14XEP – впускной тракт, который имеет изменяемую геометрию. Такая система называется Twinport, используется и другими автопроизводителями, но уже под иным названием и с отдельными доработками. Внедрение Twinport вместе с EGR позволило инженерам добиться минимизации расхода (экономия бензина – 6%), снизить количество вредных выбросов, улучшить отдачу ДВС и детонационную устойчивость топливовоздушной смеси. Что же представляет собой система впускного тракта, которая имеет изменяемую геометрию?

Цепь ГРМ

У каждого двигателя свой ресурс цепи грм. Связано это с конструкцией цепного механизма. А также с качеством моторного масла, своевременностью обслуживания и эксплуатацией автомобиля. Мало кто знает, что ресурс цепи грм можно существенно продлить.

Срок службы цепей грм превышает ременной механизм. Однако на некоторых автомобилях цепь может растянуться гораздо раньше, на пробеге 40 или 60 тыс.км. В то время, как средний ресурс ремня грм составляет 80 тыс.км. пробега.

Фото Эдуард Ионов

Кроме того, один и тот же тип двигателя, оснащенный цепью, может пробежать 120 или 140 тыс.км. А другой – 280 тыс. Цепь не только растягивается, но может и оборваться. В первом случае при запуске двигателя цепь будет издавать металлический шум, что свидетельствует о скорой замене грм. Во втором случае потребуется серьезный ремонт мотора.

Износ цепи ГРМ

Цепи работают в нагруженных условиях. Испытывают ударные нагрузки в момент входа в зацепление. В следствии чего износу подвержены валики и втулки цепи. А также зубья звездочек, которые становятся трапециевидной формы. Результатом чего служит удлинение цепи. Кроме того, происходит усталостное разрушение пластин по проушинам.

Фото Эдуард Ионов

Завод изготовитель не устанавливает ресурс цепи ГРМ и регламент замены. Ориентироваться необходимо на появление металлического шума при запуске двигателя. У кого стоит автозапуск рекомендуется иногда выходить из дома и производить запуск из салона. Особенно в холодное время года. Пропустите первые признаки износа цепи, можете потом попасть на ремонт двигателя.

Растягивание цепи

Растягиванию цепи и износу ГРМ препятствует гидронатяжитель. Но и он не вечный. Тоже выходит из строя. И у него есть предел регулирования растяжения. Поэтому при появлении металлического шума или стука из подкапотного пространства необходимо менять комплект ГРМ. В который входит звездочки, цепи, гидронатяжитель, успокоители, башмак, прокладки.

Фото Эдуард Ионов

Неровная работа мотора на холостых оборотах, провалы при разгоне, и увеличенный расход топлива являются следствием растяжения цепи ГРМ.

Фото Эдуард Ионов

Если у мотора присутствует повышенный расход масла, необходимо регулярно проверять его уровень. И своевременно доливать

В противном случае, принимая во внимание, что гидронатяжитель работает от давления масла, цепь может перескочить. Что в свою очередь может привести к загибу клапанов

Как увеличить ресурс цепи ГРМ

Из вышесказанного следует, что ресурс ДВС также зависит от срока службы цепей. Увеличить срок службы цепи ГРМ возможно, если:

  1. Своевременно менять моторное масло;
  2. Использовать качественные смазочные материалы;
  3. Эксплуатировать двигатель в щадящем режиме;
  4. Использовать ремонтно-восстановительный-состав Rvs Master

Первые три способа не всегда доступны в силу различных обстоятельств. Не всегда удается соблюдать график технического обслуживания. Качество моторного масла носит декларированный характер, зачастую не имеющий ничего общего с реальным качеством. Рваный режим езды невозможно избежать в условиях мегаполиса и пробок.

Добавление ремонтного состава в масло двигателя позволит увеличить ресурс цепи ГРМ. И восстановить параметры мотора до паспортных значений. А также защитить от износа детали силового агрегата.

Ремонтно-восстановительный состав Rvs Master образует металлокерамический защитный слой на деталях трения. Он способен компенсировать износ и нарастить металлокерамику до 0,5 мм. В результате чего восстанавливается геометрия шарниров. Следствием чего является натяжение цепи и устранения металлического шума из подкапотного пространства.

Двукратная обработка позволит восстановить и увеличить ресурс до 120 тыс.км. пробега. Кроме того, состав компенсирует износ и на других поверхностях трения мотора. Таким образом, восстановительный состав – идеальное средство для продления жизни всего силового агрегата. Не имеет противопоказаний. Принцип действия основан на химической реакции и свойстве минерала природного происхождения серпентинит.

Как определить износ системы и когда нужна замена

Во время работы цепь ГРМ находится в изогнутом положении и постоянно нагревается. Эксплуатация в таких условиях вызывает растягивание и провисание. Это сказывается и на прочности. Постепенно цепь начинает провисать из-за износа шарнирных соединений звеньев, как следствие — она начинает перескакивать на один-два зубца. Причиной неисправностей и обрыва является амортизационный износ.

Визуально выявить износ цепи или по издаваемому ей звуку фактически нереально. Помимо этого провести такой осмотр невооружённым глазом также нельзя. Поэтому при замене детали учитывают только её ресурс. Эксплуатационный срок зависит от силового агрегата транспортного средства, условий эксплуатации и пробега.

Завод-изготовитель даёт рекомендации по смене ГРМ для каждого силового агрегата. Однако на практике реальные сроки эксплуатации цепи могут значительно отличаться и варьируются в зависимости от условий использования авто. Завод-изготовитель даёт свои рекомендации на основе проводимых на полигоне тестов, а каждодневная езда в городском режиме разрушает деталь гораздо быстрее. Помимо этого изменяться сроки замены могут и в зависимости от климатических условий, что характерно для России.

Сроки эксплуатации цепи ГРМ

В руководствах информации о том, когда и на каком пробеге меняют цепь ГРМ, практически нет, но, исходя из опыта автовладельцев, цепь может прослужить вам от 100 до 200 тыс.км. пробега. Одним из характерных признаков для проблем с ремнём может послужить звук двигателя. Когда автомобиль и на протяжении нескольких секунд слышно металлический «рык», вероятнее всего наступил момент, когда следует менять цепь ГРМ.

Схема работы пружинно-гидравлического натяжителя цепи

Со временем цепь из-за постоянной работы может поддаться растяжению. В этом случае замена цепи не совсем обязательна, достаточно обзавестись новым натяжителем, который устранит слабину и провисание. Также в цепи может слететь один или несколько зубьев. Это приведёт к проскальзыванию и рассинхрону работы, что влечёт за собой урон клапанам. Отсутствие части зубьев в цепи требует вмешательства, потому что водитель рискует повредить распредвал, а это приведёт к необходимости замены уже самого вала и прокладки блока цилиндров.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
