Свечи накала весьма полезное и необходимое для обладателей дизельных двигателей изобретение. Благодаря этим нагревательным приборам, зимний запуск дизеля происходит без каких-либо проблем. Однако, даже это, на первый взгляд, «морозостойкое» изобретение, нередко дает сбой или выходит из строя.
Сегодня в рубрике «Полезные советы» — свечи накаливания. В этой статье вы узнаете, как проверить свечи накала тремя различными способами.
Свечи накала или накаливания, или калильные свечи, кому как удобно, как я уже говорил, весьма важное изобретение. Благодаря этим «чудо-свечам», запуск дизельного мотора зимой происходит без особого труда, так сказать «с полутыка»
Задача свечей довольно банальна и проста — подогрев камеры сгорания для облегчения первого запуска двигателя. Современные свечи накала существенно отличаются от своих «предков». Первые свечи накаливания активировались при каждом запуске двигателя, современные аналоги умеют анализировать температуру окружающей среды и без необходимости (летом например) не включаются. Перед тем как проверить свечи накала, необходимо четко знать принцип работы свечей вашего автомобиля, чтобы не дай Бог, рабочие свечи не «записать» в нерабочие. Как правило, о включении калильных свечей сигнализирует специальный индикатор в виде спирали на панели приборов.
Способы проверки свечей накала1. Проверка свечей накала, используя АКБ.
Данный способ проверки позволяет понять причину неисправности нагревательных элементов. Принцип следующий: каждая свеча накала выкручивается и проверяется отдельно, при этом анализируется ее внешнее техническое состояние, а также работоспособность. К недостаткам можно отнести необходимость выкручивать свечи накаливания, для некоторых моделей авто это довольно большая проблема.
Итак, для проверки вам потребуется аккумулятор и кусок провода длинной полметра.
Берем свечу накала, переворачиваем ее нагревательным элементом вверх, затем центральный электрод свечи подсоединяем к «+» АКБ, а кусок провода подключаем к корпусу свечи и «-» АКБ. Если при этом вы увидели, что свеча довольно быстро и равномерно нагревается более чем наполовину, можно сделать вывод, что калильная свеча в порядке. Если же накал свечи происходит медленно, или нагревается только ее кончик, скорее всего свеча неисправна.
Видео — как проверить свечи накаливания на дизеле
https://youtube.com/watch?v=ixLCDINEwj0
2. Второй способ потребует наличия мультиметра или омметра.
Включаем прибор в положение тестирования сопротивления (омметр). Отсоединяем питание свечи накала. Плюсовой электрод мультиметра подключаем к центральному электроду свечи накала, второй минусовой электрод подсоединяем на корпус свечи. Смотрим, что показывает прибор: если стрелка шевелится и не отклонилась от нулевой отметки ни на одно деление, скорее всего, имеется пробой в нагревательном элементе. Лечится такая поломка заменой свечи накала. Недостатком данного способа проверки является то, что он позволяет обнаружить лишь полностью «мертвую» свечу накаливания, обнаружить слабый накал нагревательного элемента при помощи данного метода обнаружить не удастся.
3. Третий способ — проверка «искры» свечи накала или проверка искрообразования.
Да, да это не опечатка, эти свечи тоже проверяют на искру. Способ старый, но весьма эффективный, т. к. позволяет проверить степень искрообразования свечей накаливания. Для проверки вам необходимо иметь кусок провода (полметра-метр), концы которого будут зачищены с обеих сторон (снять изоляцию 2-3 см с каждой стороны). Демонтируем свечи накала и отключаем питание. После этого подключаем один конец провода к «+» АКБ, а вторым концом быстро проводим касательное движение по центральному электроду свечи накала. Короче, касание должно быть похоже на черкание спичками по спичечной коробке. Во время теста исправный нагревательный элемент должен демонстрировать сильную искру. Если искра слабая — свеча накала слабо нагревается, возможно скоро полностью выйдет из строя. Полностью «мертвая» свеча накала не даст вообще никакой искры. Недостаток данной проверки в том, что на новых автомобилях, «нафаршированных» электроникой, данный метод может вывести из строя ЭБУ. Поэтому, перед тем как проверить свечи накала на искру убедитесь в том, что такой метод не причинит вреда вашему авто.
Видео — как проверить свечи накала «на искру»
https://youtube.com/watch?v=PP4aCPuPg44
Как проверить свечи накала не выкручивая (на двигателе)
Руководитель свеча накаляется от определения того, находятся ли они вообще, потому что иногда контакт шнура питания просто окисляется или осистен. Поэтому проверьте без тестера (с модами омметра и вольтметра) или не менее 12 В ламп, нет шансов.
Только вы можете проверить только их общую эффективность в институте свечения, потому что интенсивность и скорость нагревательного элемента не могут быть замечены (только в некоторых двигателях могут быть открученными инжекторами и просмотреть их дыры). Поэтому наиболее достоверный вариант диагностики открутит плагины, проверяйте их на аккумуляторную батарею и измеряют многометровые индикаторы, но для быстрой проверки, по крайней мере, что-то полезное.
Можно ли проверить, не снимая?
Сразу следует посмотреть, а происходит ли подача тока вообще — ведь контакт может окислиться или ослабеть, что приведет к обрыву цепи. Здесь, конечно, понадобится тестер. Не снимая, можно проверить только общее состояние свечей. Таким способом невозможно определить интенсивность накала нагревательного элемента.
Диагностика свечей — не слишком сложное дело. Провести эту работу можно несколькими способами, надёжнее всего – проверка при помощи аккумулятора
Опаснее других «дедовский способ» проверки на искру – действуя неосторожно, можно спалить компьютер автомобиля
Иридиевые свечи зажигания
Основное отличие иридиевых свечей зажигания от обычных или платиновых – это материал электродов, который обеспечивает более сильное искрообразование, что улучшает работу двигателя и позволяет экономить топливо.
Как проверить датчик Холла?
Датчик Холла передает на блок управления сведения о положении валов двигательной системы и отвечает за возникновение искры. Мы вам расскажем, как самостоятельно проверить этот датчик на автомобиле.
Как проверить регулятор холостого хода
РХХ — это небольшой, но очень важный элемент топливно-воздушной системы автомобиля. Датчик обеспечивает стабильную работу двигателя на холостом ходу.
Симптомы неисправности свечей накаливания дизельного двигателя:
Запуск двигателя происходит с трудом;
Авто не заводится;
Неровная работа двигателя на холостых оборотах;
Белый дым выхлопа (на холодную, имитация богатой смеси).
Чаще всего данная проблема начинает проявляться с приходом первых холодов, т.к. деталь не обеспечивает нормальный прогрев камеры для возгорания топлива.
Проверить работоспособность калильных свечей в дизельном двигателе достаточно трудно. Вам понадобиться специально оборудование, но об этом мы поговорим немного позже.
Причины неисправности свечей накаливания дизельного двигателя:
Выработка ресурса;
Низкое качество;
Плохое топливо или любые другие проблемы с топливной системой;
Проблемы в электропроводке или блоке управления.
Чтобы это ни было, советуем вам немедленно обратиться в автомастерскую, в другом случае, вы можете значительно навредить своему автомобилю, тогда сумма ремонта будет значительно выше, чем деньги за замену свечей.
Стоит так же отметить, что существует значительная разница в работе свечей накаливания современных и старых двигателей. В старых движках, фор камеры располагаются в головках, и свеча должна прогреть поступившее топливо.
В современных двигателях фор камера располагается в поршне, по этому свеча накала срабатывает перед впрыском, и имеет функцию прогрева камеры, после чего тудо поступает холодное топливо и воздух.Такие условия более благоприятны для воспламенния смеси.
Отказ одной свечи проявится в сложном запуске, машина начнет активно «капризничать на холостых». При поломке 2 свечей, дизельный движок просто не заведется. Вероятность выхода из строя всех сразу крайне мала, но если это произошло, то необходима диагностика всей электропроводки и блока управления.
Запомните, меняйте весь комплект, даже если из строя вышла только одна свеча! Будьте внимательны к электропроводке, реле управления и форсункам. Их диагностика стоит не дорого, но способна уберечь ваш авто от серьезных поломок.
Теперь поговорим о том, как избежать неполадок со свечами накаливания в дизельном двигателе?
- Обязательная диагностика перед осенне-зимним периодом.
- Покупайте только качественные свечи.
Способы проверки свечей накаливания на дизельном двигателе.
Сразу оговоримся, что способы проверки не из простых и вам может понадобиться помощь второго человека, или специальное оборудование.
1 способ. Берете верного товарища. Один из вас должен вывернуть форсунки, другой поворачивать ключ зажигания в предстартовое положение. Товарищ смотрит в колодцы и наблюдает нагрев или не нагрев свечей. Что не заработало, то – мертво и требует замены.
Способ интересный и познавательный, но подходит не для каждого авто. Так как конструкция двигателя не везде одинаковая. Подходит только для 1.8 на Фордах.
2 способ. Вам понадобиться мультиметр и отвага. Выбираем режим проверки замыкания цепи, касаемся одним щупом корпуса свечи, другим – шляпки (где располагается корпус, а где шляпка, подробно описано в статье «Свечи накаливания для дизельного двигателя»). Если цепь замкнута, то все работает, если же нет, то требуется замена.
Подобные схемы диагностики не так актуальны для современны машин, все новые дизельные авто имеют индикатор на водительской панели управления. Но! Как и любая другая электроника, он тоже может выйти из строя
Поэтому, проходя зимнюю подготовку авто обратите внимание на свечки накала
Не пытайтесь самостоятельно поменять свечи накаливания на дизеле. Например, она вышла из строя раньше времени, значит, дефектная. При попытке ее выкрутить, может просто развалиться, тогда придётся снимать головку блока и доставать сломанный элемент.
Периодичность замены свечей накала на дизельном двигателе.
Стандартно, «ходят» они 60 000 км. После это необходима замена, но некачественное топливо и агрессивная эксплуатация авто, могут значительно сократить срок «жизни» свечи. Проверяйте их на каждом ТО.
Приезжайте к нам на замену свечей накаливания в дизельном двигателе. Мы проведем все работы быстро и качественно. Помните, что у нас есть услуга по подбору автозапчастей. Просто сообщите оператору ваши данные, мы предложим вам несколько вариантов деталей на выбор. Вам остается только приехать к нам!
Все вопросы по тел. +7(912) 615 51 15
Любую консультацию, а также скидку в 3 % на все услуги и материалы, вы можете получить в нашей группе в .
| Цены на техническое обслуживание | ||
Проверка мультиметром (тестером)
Тестер для проверки свечей накала дизеля используется в трех режимах:
- Замер показания сопротивления;
- Способом прозвона (если поддерживается);
- Замер показания потребляемого тока.
Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.
Прозвон цепи
Для проверки способом прозвона необходимо:
- Отсоединить питающий провод от свечи накала;
- Выставить на тестере регулятор в нужное положение;
- Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
- Наличие звука указывает на то, что спираль целая.
Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.
Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.
Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать
Замер сопротивления
Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в пределах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления
Величина тока обратно пропорциональна величине сопротивления
ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.
Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.
Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.
В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.
Замер потребляемого тока
Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.
Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.
Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными
К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.
Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.
Вторые определяются по наличию двух выводов, могут потреблять до 50А.
Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».
Для этого:
- Отключаем от изделия запитывающий провод;
- Переводим мультиметр в режим амперметра;
- Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
- Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.
В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.
По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.
Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.
Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.
Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).
Типы свечей накаливания
Штифтовые
Свечи накаливания для дизеля бывают двух типов:
Они имеют схожую конструкцию, отличие заключается в рабочем элементе. В штифтовых, рабочим элементом является штифт накаливания из термокоррозийного стержня, плотно запрессованный в корпус свечи. Внутри него находится уплотненный порошок оксида магния и спиральная нить.
Электрическая схема такой свечи довольно проста. Ток подается на головку, от нее по токопроводящему стержню к металлической нити накаливания, состоящей из двух резисторов — нагревательной и регулирующей спиралей.
- Сопротивление первой постоянное, не зависящее от температуры;
- вторая спираль имеет положительный температурный коэффициент.
Принцип ее работы заключается в том, что чем выше температура мотора, тем меньше температура нагрева свечи (когда регулирующая спираль нагревается, ее сопротивление растет, и на нагревательную спираль подается меньший ток). Такая свеча нагревается до 850 градусов, время ее работы составляет от 4 секунд до двух минут и зависит от температуры мотора и параметров самой свечи.
Продолжительность подогрева горючего регулирует блок управления, контролирующий показания датчика температуры охлаждающей жидкости. На панели приборов имеется контрольная лампа, сигнализирующая о том, что работает подогрев. Когда она гаснет – двигатель готов к запуску. Существует два варианта включения свечей накаливания: ключ зажигания поворачивается во второе положение, либо предпусковой подогрев включается, когда открыта водительская дверца. Свечи, продолжающие работать после запуска мотора, помогают сократить время прогрева и обеспечивают более полное сгорания топлива, снижая тем самым выбросы вредных веществ.
Керамические
Керамические свечи накаливания – это второй тип подогревающих устройств. Ее электрическая схема не отличается от предыдущей. Рабочим элементом такой свечи является керамический стержень, внутри которого находится керамический нагревательный элемент. В течение двух секунд происходит нагрев стержня до 1000 градусов, в результате чего обеспечивается быстрый запуск дизеля, как у бензинового силового агрегата, без характерной для большинства дизельных моторов «раскачки».
Напряжение разогрева не постоянно, оно имеет три фазы. На этапе быстрого прогрева оно составляет от 9,8 до 11,5 В, стержень при этом нагревается до максимально возможной температуры. Когда заводится двигатель, подаваемое напряжение постепенно снижается до уровня, ниже напряжения бортовой сети автомобиля: во второй фазе до 7 В, в третьей – до 5.
Помимо этих трех фаз существует режим промежуточного накаливания, предназначенный для восстановления сажевого фильтра. Это помогает улучшить условия сгорания в процессе восстановления.
Керамические свечи накаливания имеют ряд преимуществ перед штифтовыми с нагреваемой спиралью. Наиболее значимые – это более высокая температура нагрева, которая обеспечивает лучшую работу свечей при холодном пуске, меньшая токсичность отработавших газов, более долгий срок службы, большая эффективность (их температура нагрева при равном напряжении значительно выше).
Часто производители устанавливают на дизельные моторы свечи с встроенным датчиком давления. Его показания помогают скорректировать температуру нагрева свечи и повысить ее эффективность.
Замена свечей накала на дизельном Renault Megane II самостоятельно поэтапная инструкция
Процесс замены элементов зажигания проходит обычно в несколько этапов.
Придерживайтесь такой инструкции, если будете менять свечи сами:
Этап 1. Раскрываем двигатель, снимаем крышку
Для этого смотрим на картинку и откручиваем все детали: два фиксатора, отмеченные красные цветов в кругу, болт на 10 и болт на 8, отмеченные красным цветом в квадрат.
Сдвигаем крышку, сделанную из пластика, с движка, в свою сторону.
Должно получиться так:
Этап 2. Определяем, где находятся свечи накаливания
На картинке видно, где они расположены:
Этап 3. Освобождаем свечи от проводов
Для этого воспользуйтесь ключом трубчатым на 8 или 10.
Лучше выкручивать провода на разогретом движке, ведь блок состоит из пористого материала, а свеча — из плотного, коэффициент расширения должен быть выше, чтобы легче выкрутить элементы.
Этап 4. Замена свечей зажигания
Ставим в пазы новые свечи, подключаем к ним провода, закрываем крышку.
Всё в таком же порядке, в каком и откручивали.
Ford Transit замена свечей накаливания.
Свечи накаливания это часть предпускового устройства двигателя и нужны для облегчения пуска дизеля после долгого простоя, особенно когда температура воздуха низка (меньше +5°С). При этой температуре дизельное топливо испаряется неохотно, и не образует необходимой для работы двигателя смеси с воздухом.
Свечи накаливания подогревают впрыскиваемое топливо, оно испаряется, смешивается с воздухом. За счет высокой компрессии топливно-воздушная смесь воспламеняется. Двигатель заводится.
Постепенно свечи накаливания выходят из строя и соответственно требуют замены.
На одних двигателях свечи расположены на виду и доступ к ним для замены прост. На других они запрятаны так, и чтобы до них добраться необходимо, потрудиться.
Ford Transit относится ко второму типу, поэтому запасаемся терпеньем и начинаем.
Отщелкиваем 5 застежек и снимаем верхнюю крышку корпуса воздушного фильтра. Вытаскиваем воздушный фильтр.
Внешний вид.

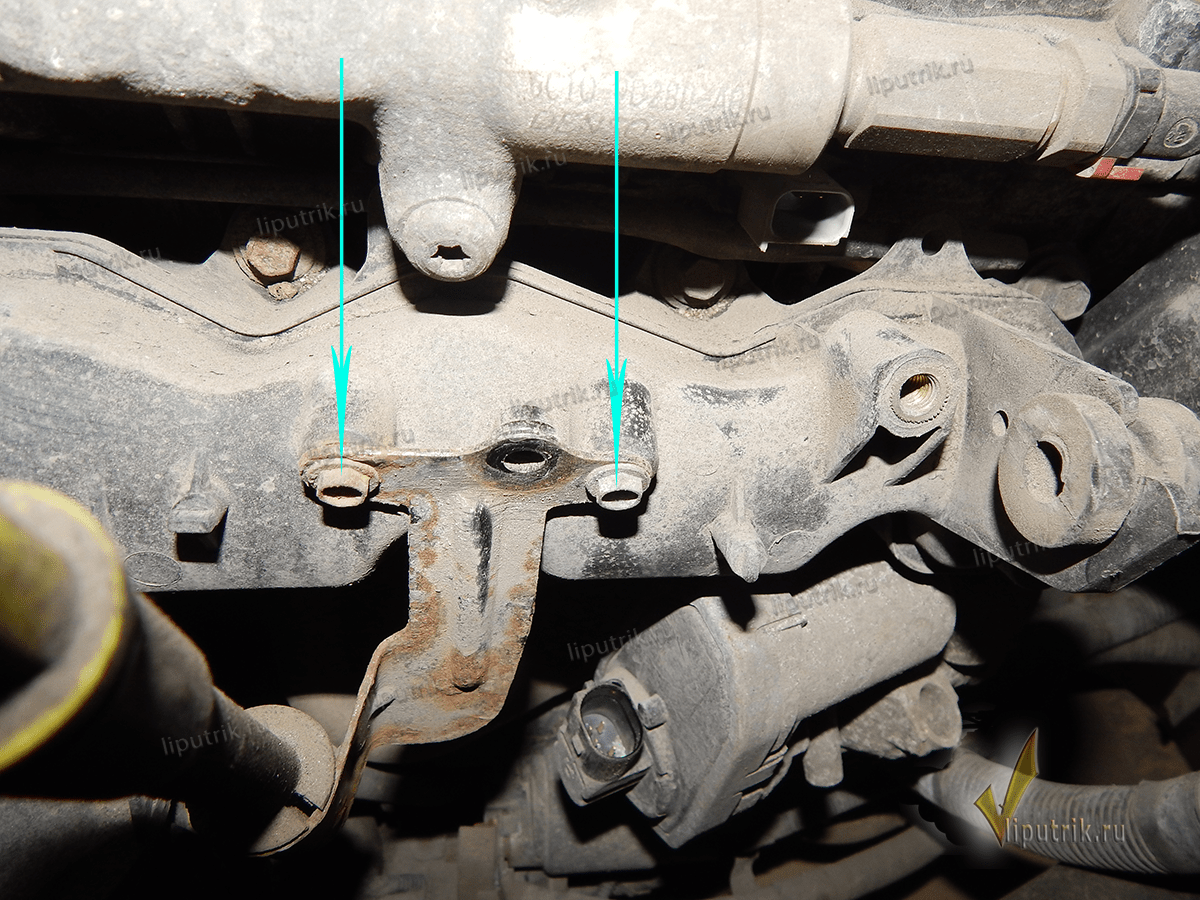

Точки крепления корпуса воздушного фильтра.
Выкручиваем 3 болта. При выкручивании болтов 1 и 3 могут проворачиваться втулки-удлинители. Ключом на 15 их нужно придержать.

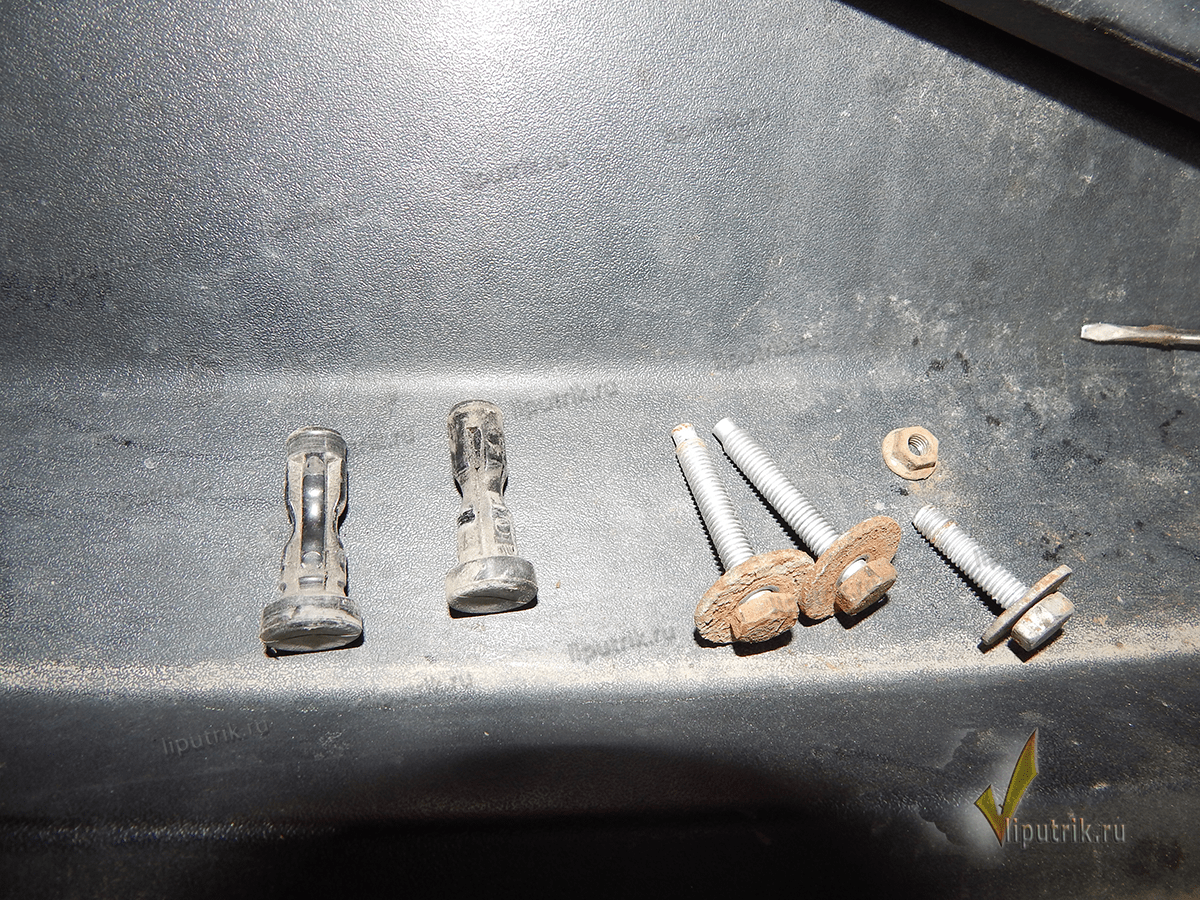

Вытаскиваем 2 пластиковые втулки из резиновых амортизаторов. Снимаем корпус воздушного фильтра.

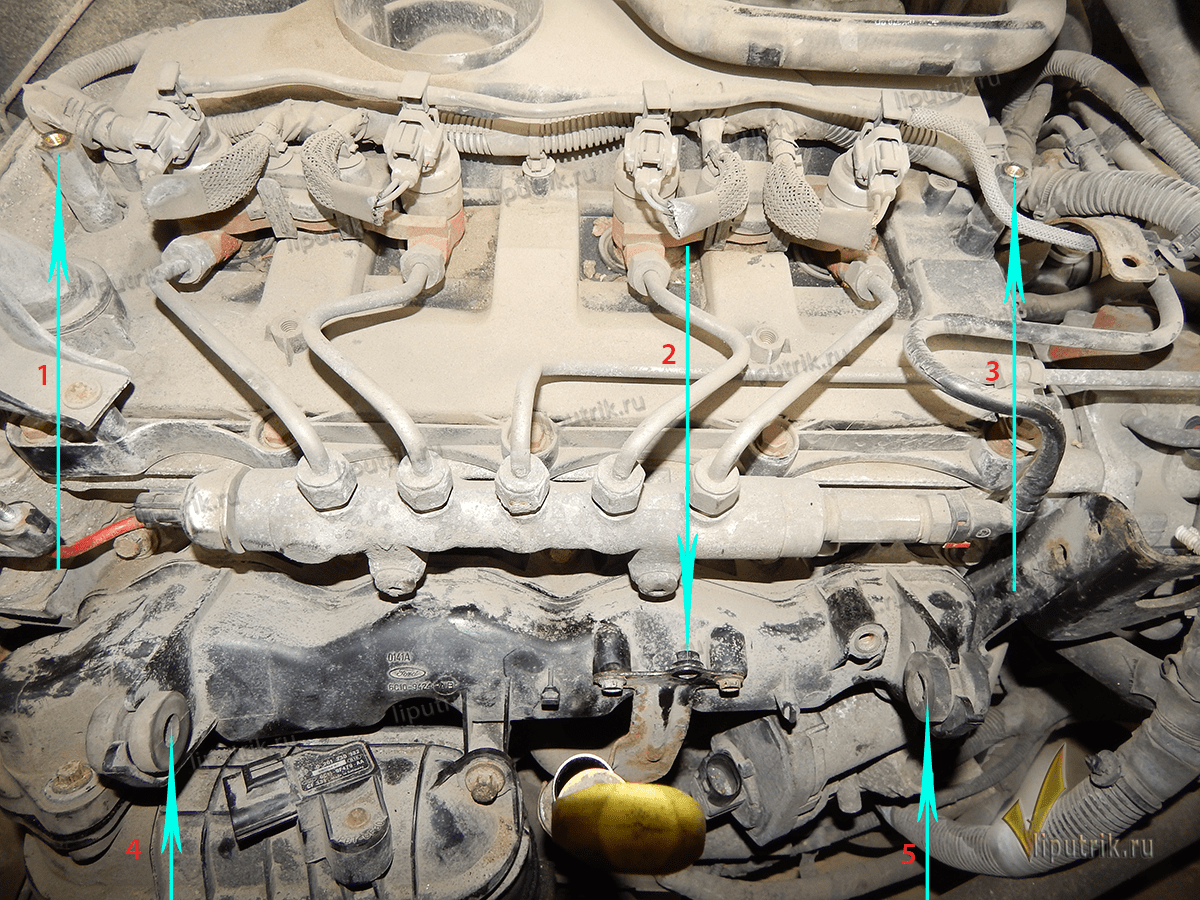

Крепежные элементы корпуса воздушного фильтра
Все указанные разъемы необходимо снять.
Следующим шагом рассоединяем 4 разъема, откручиваем гайку на переходном кронштейне питания свечей накаливания. Вытаскиваем жгут из мест крепления (пистоны — простые «ежики»), убираем в сторону, чтобы не мешал.
Отводим жгут в сторону, чтобы не мешало.
На таких ежиках закреплен жгут.
Откручиваем болты крепления масленого щупа, отводим в сторону (он легко проворачивается).
Снимаем переходной кронштейн питания свечей.

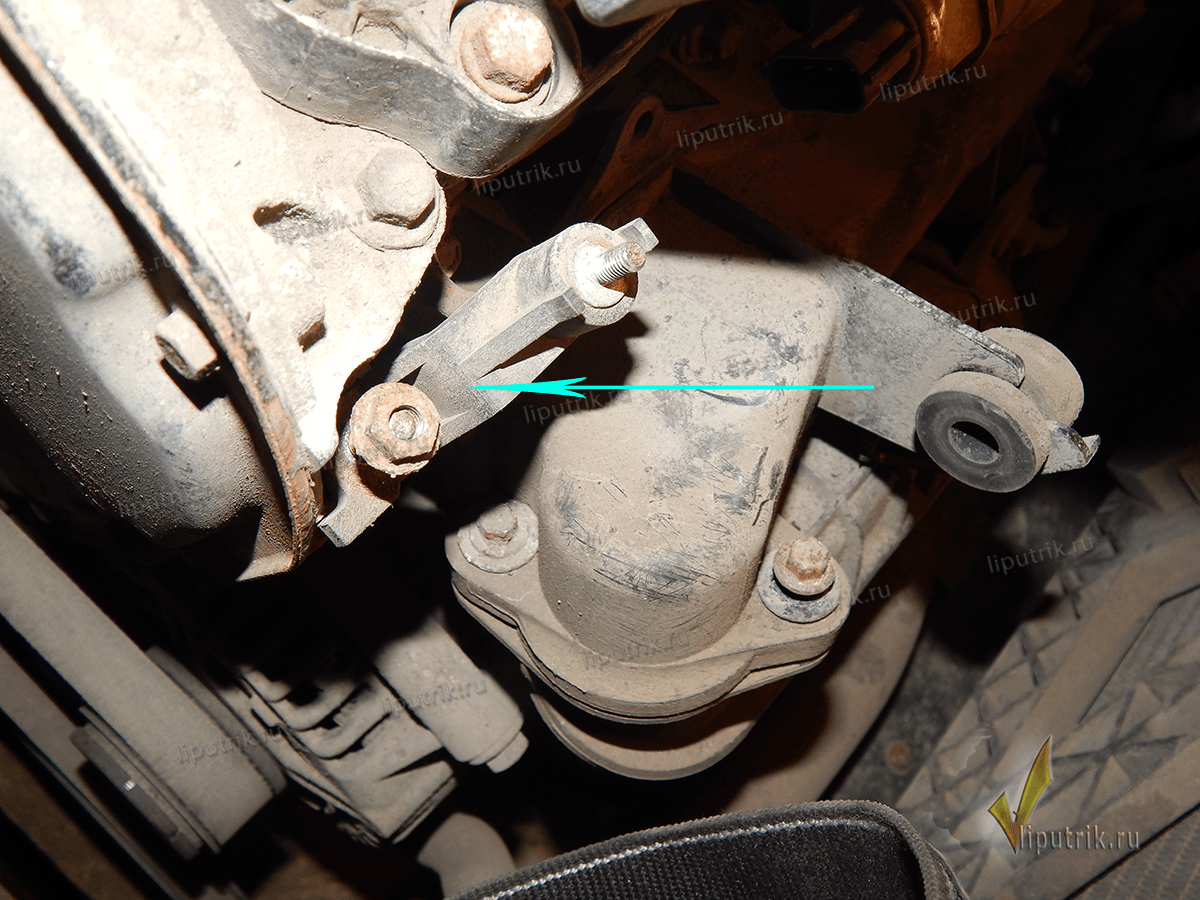

Открепляем кронштейн масленого фильтра.
Переходник питания свечей накаливания.
Теперь откручиваем болты крепления впускного коллектора. Попробовал описать их местонахождение, такая галиматья получается. Смотрите на фотках.
Открутили. Теперь снимаем.

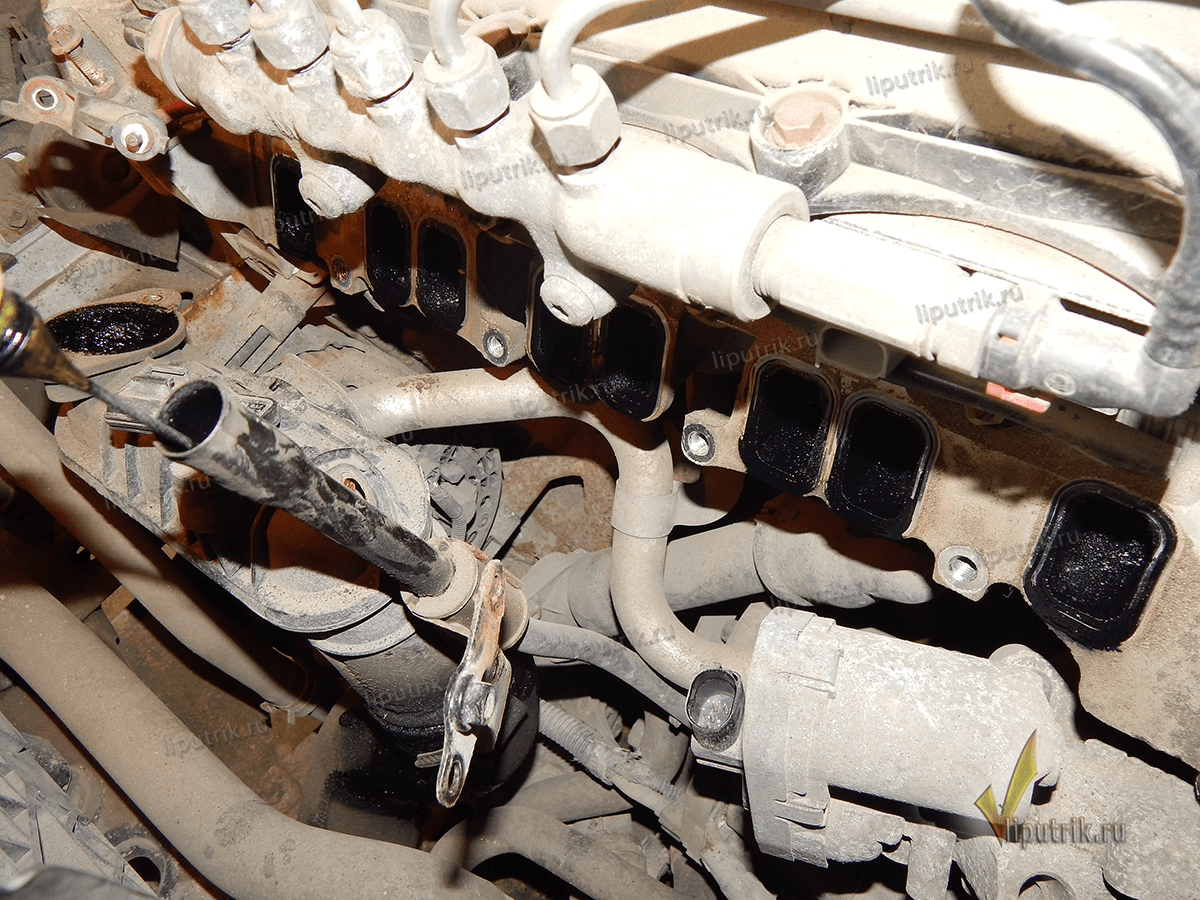

Вид при снятом коллекторе 1.
Вид при снятом коллекторе 2.
После снятия коллектора у нас открыт доступ к свечам накаливания.
Но прежде, чем начать заниматься свечами, необходимо закрыть все отверстия, которые появились после снятия коллектора (крепежные отверстия я не имею ввиду). Это нужно сделать для того, чтобы никакой мусор туда не попал.

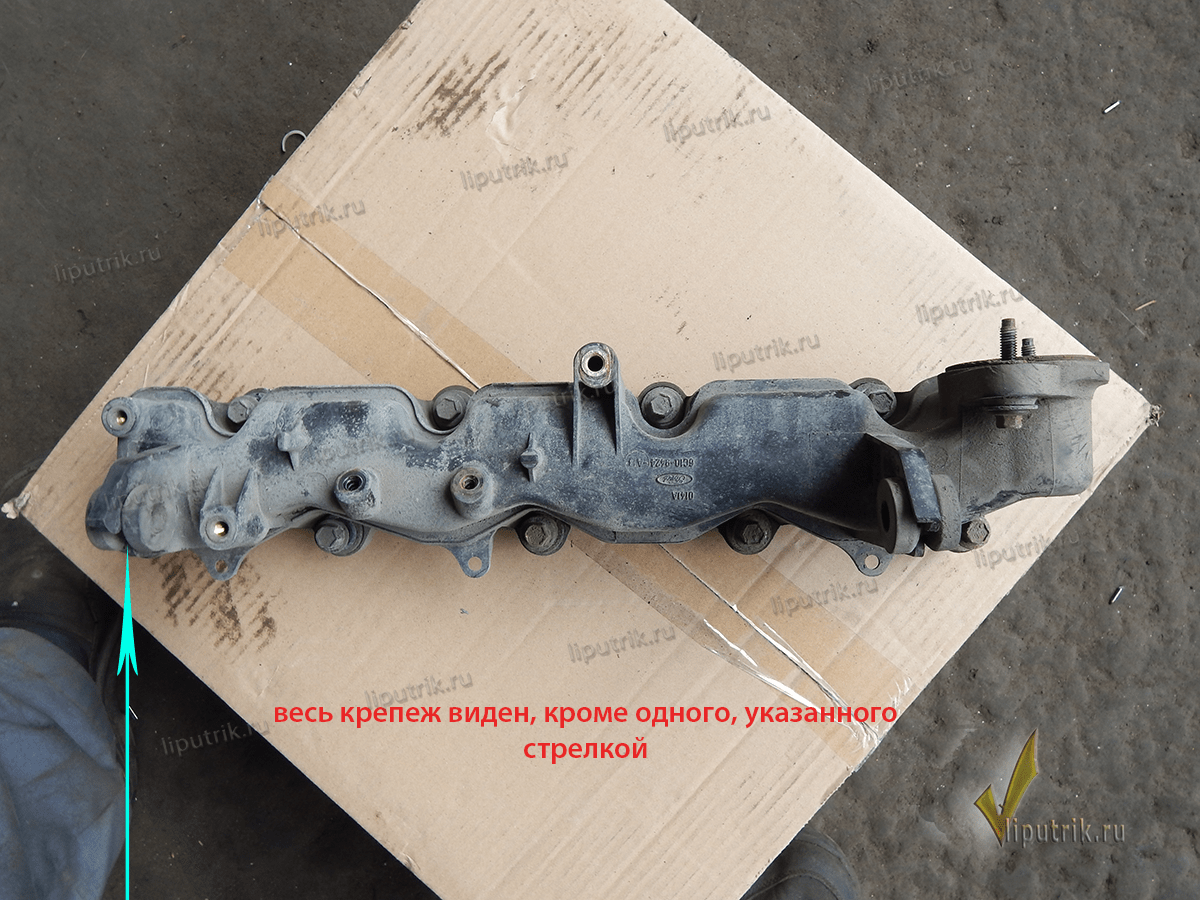

Коллектор снят.
Закрываем все отверстия.
Головкой на 7 откручиваем гайки, крепящие токоведущую шину к свечам. Снимаем шину.
Любым способом убираем накопившийся мусор в местах установки свечей (в нишах, где они ввернуты).

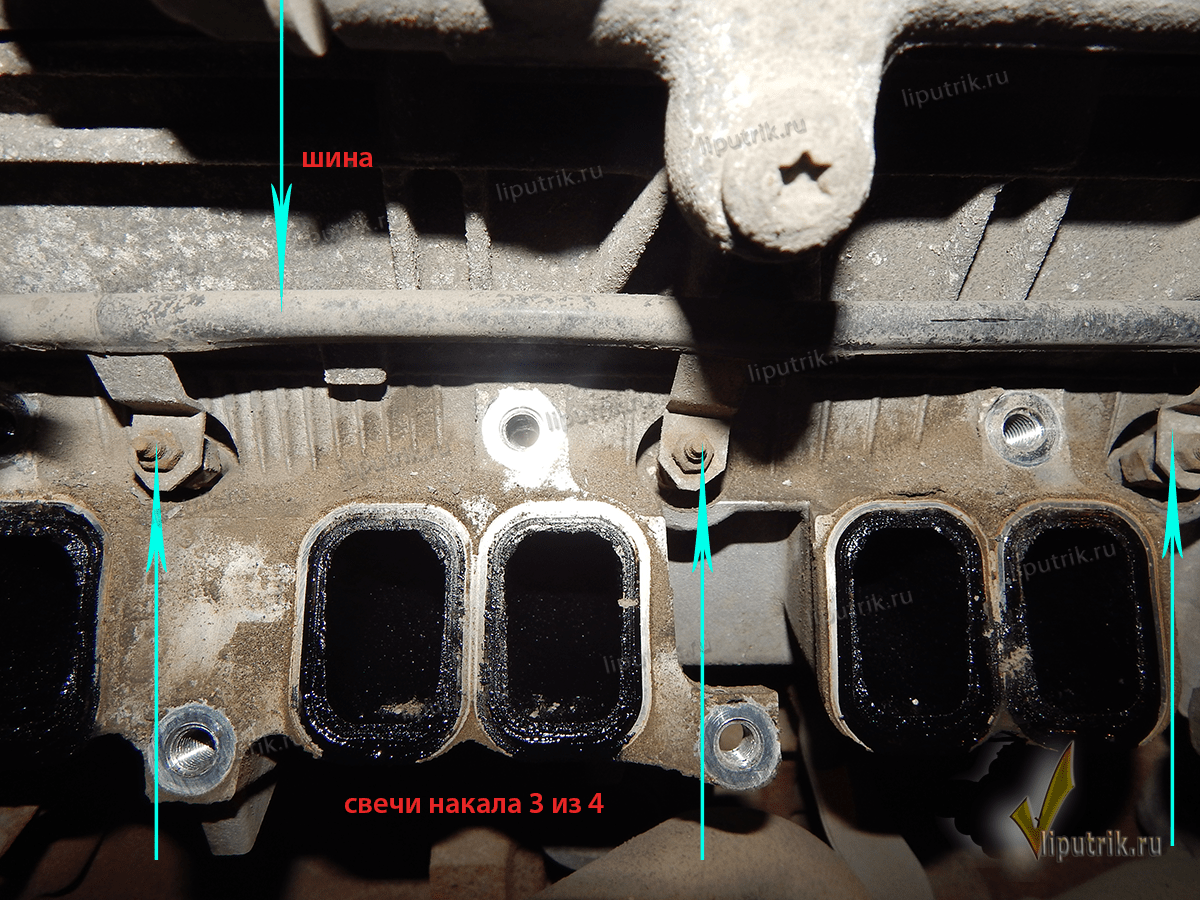

Доступ к свечам открыт.

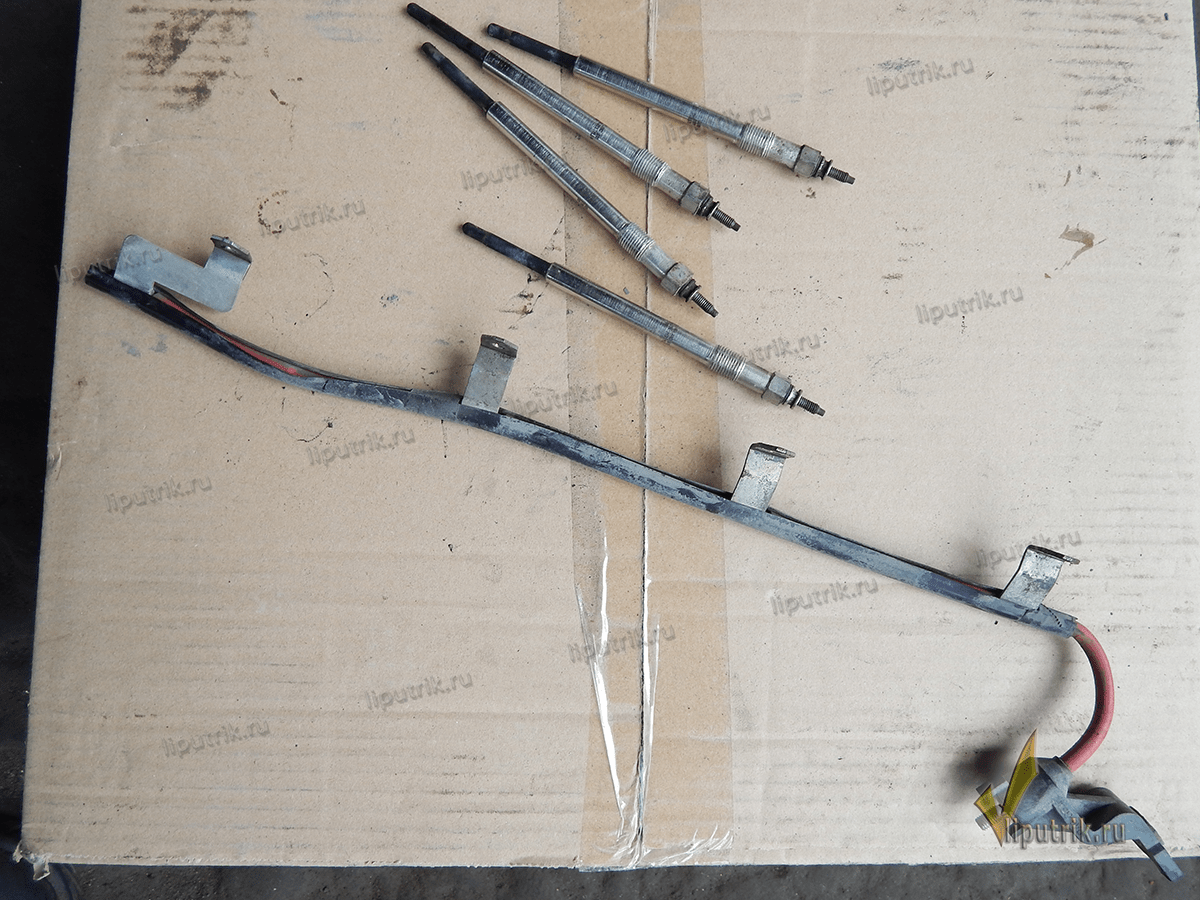

Свечи накаливания и шина питания.
Последний этап.
Выкручиваем старые свечи и на их место вворачиваем новые.
Протираем, очищаем места установки впускного коллектора. Также очищаем уплотнительные кольца на самом коллекторе. Если авто имеет значительный пробег, эти кольца деревенеют и их нужно заменить.
Это я к тому, что если вы задумали поменять свечи накаливания, а автомобиль эксплуатируется длительное время, лучше всего вместе со свечами приобрести комплект прокладок впускного коллектора.
Ставим коллектор на место, равномерно протягиваем.
Как обычно, собираем все в обратной последовательности.
Заодно поменяли и воздушный фильтр.
Так, что при замене свечей накаливания на Ford Transit, нет ничего особо сложного.
Эту работу сможет проделать любой человек, который знает, с какой стороны браться за гаечный ключ.
Удачи!
Если Вас заинтересовала данная статья и Вам есть, что сказать (хорошее или не очень) оставте Свои комментарии ниже.
Буду очень признателен за Ваше участие в обсуждении статьи.
Методы проверки свечей
Проверить напряжение в элементах можно с использованиеммультиметраили аккумулятора автомобильного.
Чтобы не демонтировать устройство, достаточно подключить его к аккумулятору. Схема подключения такова: минус подсоединяется к корпусу свечи, а плюс — к клемме соответственно. В исправном узле в течение нескольких секунд нагревается спираль. Отсутствие тепла говорит о необходимости заменить устройство.
При проверке свечей в форсунках нужно выкрутить элементы и изучить свечение штифтов, которые должны раскалиться. Отличие интенсивности свечения хотя бы одного элемента говорит о необходимости дополнительной проверки путем замера его сопротивления.Во избежание быстрого выхода из строя остальных элементов, замена производится сразу всего комплекта, независимо от того, сколько деталей оказалось бракованными.
Редко случается, когда происходит отказ более двух устройств, в таком случае необходимо произвести проверку электрической проводки либо электронного блока управления.
При помощи мультиметра работоспособность демонтированной свечи определяется методом «прозвонки».
В современных автомобилях проверить данные узлы можно путем самодиагностики, дополнительно используя индикатор, расположенный на панели приборов, который подает сигнал при появлении поломки свечи.
Основные причины выхода свечей из строя
Обычно данные детали могут выходить из стоя по двум причинам. Либо это конец срока эксплуатации, либо же неполадки топливной системы автомобиля. Стоит знать, что если хотя бы одна свеча вышла из строя, рекомендуется замена всех полностью.
Что касается неисправностей топливной системы, то в случае износа или загрязнения форсунок дизельное топливо попадает на нагреватель. Затем на корпусе нагревателя образуется отверстие и разрушается спираль. Кроме того, можно повредить эту деталь при установки.
Если из строя вышли все свечи сразу, то нужно проводить диагностику всей электрической части машины.
Как все работает?
Воспламенение топливно-воздушной смеси в цилиндрах дизельного двигателя происходит при температурах 800–850 °C. Когда мотор прогрет, такие показатели, в момент такта сжатия, достигаются моментально и запуск дизеля происходит без сбоев.
Но когда машина не прогрета, такой температуры, только за счет сжатия смеси, особенно в холодную погоду, достичь трудно — запуск двигателя проблематичен.
Чтобы решить эту проблему в дизелях были установлены свечи накала задача которых состоит в том, чтобы очень быстро прогреть воздух в цилиндрах до 75 градусов и тем самым обеспечить нужную температуру в момент такта сжатия.
Внутри изделий конструктивно предусмотрены две спирали — нагревательная и регулирующая.
Первая имеет функцию нагрева. Вторая за счет плавающего электрического сопротивления защищает свечу накала от перегрева.
Свечи будут работать до тех пор, пока температура охлаждающей жидкости не уйдет за отметку 60°C, это около 3 минут. Дальше мотор сможет работать без них.
Прежде, чем завести автомобиль необходимо включить зажигание и обратить внимание на панель приборов. Светящийся в виде спирали индикатор указывает на то, что происходит разогревание свечей накаливания
Как только лампочка погасла можно заводить машину.
В современных автомобилях, лампа в виде спирали может и не загореться. Это произойдет в том случае, если двигатель уже прогрет, а значит необходимость в свечах накала отпадает. Все это достигается благодаря современной электронике, отслеживающей температурные показатели мотора.
Также существуют свечи накаливания, которые долго держат температуру после разогрева, а поэтому отключаются сразу же после выключения стартера и подогревают воздух в цилиндрах дизеля за счет остаточного тепла.
Устройства очень энергозатратные, на нагрев одной свечи накала до 850-1350°C за пол минуты может уйти в среднем 8-16А (96–192 Вт), иногда 40А. Величиной напряжения и временем его подачи управляют электронный блок и тепловое реле (выключатель).
Последнее, при необходимости, только смыкает и размыкает цепь, тем самым устанавливая нужную температуру воздуха в цилиндрах. А ЭБУ регулирует весь процесс нагрева подавая сигналы на реле. Нужную информацию он берет от датчиков коленвала и охлаждающей жидкости.
Первым признаком, указывающим на то, что вышла из строя одна из свечей накала будет повторное загорание индикатора в виде спирали после запуска двигателя и продолжительное (около 50 сек) ее горение.
Если по истечении указанного времени, после прогрева автомобиля, индикатор не погас, значит вышло из строя реле времени (тепловой выключатель)
Важно сразу же провести замену устройства иначе выйдут из строя свечи накаливания по причине перегорания их теплового штифта
Если на улице еще относительно тепло (выше +5°С), то выход одного или двух изделий вы вряд ли заметите, автомобиль все равно будет заводиться.
В ином случае, когда шкала термометра будет приближаться к нулю и ниже, даже с одной неисправной свечей автомобиль на холодную завести проблематично. Это можно будет сделать только в том случае если он прогрет до 60°С и более.
Это интересно: Что такое коленвал и почему без него не обойтись?
Свечи накаливания в автономных отопителях и подогревателях [ править | править код ]
Свечи накаливания применяются также в автономных (работающих на дизельном топливе или бензине) предпусковых подогревателях двигателя и в автономных отопителях салона (кабины) автотранспорта. Назначение всё то же — воспламенить подаваемое форсункой топливо в камере сгорания.
На автомобилях «Запорожец» в расположенном спереди багажнике стоял автономный бензиновый отопитель салона, на ЛУАЗ-969 (двигатель спереди) этот же отопитель зимой подогревал холодный двигатель перед запуском. Бензин в камере сгорания отопителя воспламенялся при помощи свечи накаливания, после ро́зжига горение поддерживалось самостоятельно.
Автономные отопители салона устанавливались на автобусах семейства «Ikarus», самосвалах Tatra 138, Tatra 148, Tatra T815.
Подобные агрегаты получили самое широкое распространение для обогрева унифицированных герметизированных армейских кузовов типа КУНГ — обогреватели ОВ-65 и ОВ-95, работающие на дизельном топливе. Аналогично устроен обогреватель салона вертолёта Ми-8.
Топливный насос высокого давления (далее – ТНВД) предназначен для подачи топлива в камеру сгорания дизельных двигателей, а также бензиновых двигателей, которые оборудованы системой непосредственного впрыска.
ТНВД является крайне важным и конструктивно довольно сложным элементом автомобильной системы подачи топлива. ТНВД вынужден выполнять большое количество задач. Первоначально ТНВД применялись только в дизельных двигателях, однако, с изобретением систем непосредственного впрыска, стали применяться и в системе подачи топлива бензиновых силовых агрегатов. В обоих случаях ТНВД служит двум главным целям – подаёт топлива под высоким давлением в режиме реального времени, или же создаёт высокое давление в накопительной части топливной системы или аккумуляторе.
В зависимости от особенностей конструкции системы впрыска топлива, ТНВД подразделяются на:
– насосы непосредственного действия
– насосы с аккумуляторным впрыском.
Говорить об очевидных достоинствах ТНВД сложно, ведь его конструкция уникально и поэтому не поддается сравнению. Легче перечислить недостатки, которых несколько и практически все они являются следствием достаточно сложной конструкции ТНВД. Из-за непосредственного контакта с топливом большинства деталей ТНВД, срок службы насоса напрямую зависит от качества топлива. Попадание абразивных примесей и воды значительно увеличивают износ.
Форсунки
Из всех элементов топливной системы дизельного двигателя именно форсунки наиболее подвержены образованию нагара и смолистых отложений в процессе эксплуатации автомобиля. Это связано с тем, что расположены они в зоне непосредственного воздействия высоких температур камеры сгорания и работают при большом давлении топлива. Не стоит забывать и о качестве топлива, повышенное содержание смол в котором еще больше усугубляет условия работы форсунок и увеличивает образование отложений на них. Надо отметить, что форсунки современных дизельных систем Common Rail и насос-форсунка еще более чувствительны к смолообразующим соединениям, находящимся в топливе.
Визуальная проверка свечей накала
Такой формат проверки доступен, естественно, лишь опытным водителям, хорошо знающим строение двигателя. Вместе с тем он тоже не дает стопроцентной гарантии точности диагноза, в силу чего нуждается в его последующем уточнении с применением приборов. Кроме того, такой метод требует непременного снятия данных устройств, что подчас, как уже отмечалось, является довольно проблематичным. Итак, после снятия их нужно максимально внимательно осмотреть. Нередко на них визуально видны следы немалого перегрева: вздутие корпуса, трещины и др.
Это доказывает факт чересчур высокого напряжения, поэтому бортовая сеть нуждается в измерении напряжения мультиметром. Не исключается и выход из строя реле, обслуживающего процесс накала. Оплавленный кончик может означать такие дефекты, как преждевременный впрыск горючего, слабую компрессию, выход из строя напорного клапана и другие поломки.
Иногда устройства плохо работают из-за того, что у них нет хороших контактов с питающими их шинами
Поэтому проверять их надо очень внимательно и ответственно, обращая внимание на каждую мелочь. Такой же предельной аккуратности требует их выкручивание и закручивание, так как если переборщить, ситуацию можно лишь усугубить
Разновидности свечей
При решении вопроса о том, как проверить работоспособность свечей накала на дизеле, нужно знать, какие их виды существуют. Для дизельных двигателей они выпускаются двух видов:
- керамические;
- штифтовые.
У первых наконечник сделан из керамики, которая стойко переносит перепады температуры. Защитная оболочка изготавливается из силиконового нитрита. Нагрев такой свечи достигает 1000°С, и двигатель запускается без проблем. Такие детали отличаются высокой эффективностью и большим сроком службы.
У штифтовых свечей нагревательный элемент изготовлен из сплава железа, хрома и никеля, а внутренняя полость заполнена оксидом магния. Работает такая свеча с периодичностью от 4 секунд до 2 минут.
