Проверка подушек двигателя без их снятия с автомобиля

Способы диагностики

Признаки износа подушек двигателя

1. Вибрация двигателя на холостом ходу.
2. Посторонние стуки во время движения, ощущающиеся в подкапотном пространстве или под коробкой передач.
3. Рывки при динамичном разгоне авто.
4. Стуки в моторном отсеке во время запуска или остановки двигателя.
5. Затруднённое переключение передач.

На авто, имеющих гидравлические опоры, кроме того, может ухудшиться динамика разгона.Визуально неисправные подушки можно определить по расслоению и разрывам резиновых демпферов или поломке алюминиевых кронштейнов. Опытный специалист также может на глаз определить просевшую подушку по тому, насколько сильно деформирован её демпфер.

Разновидности подушек

Несмотря на разнообразие вариантов исполнения, общее назначение подушек – играть роль подвески двигателя, т.е. гасить вибрации и колебания силового агрегата. Роль демпфера двигателя обычно играет резина (иногда во взаимодействии с гидравлическими свойствами масла), поглощающая толчки и вибрацию, не допуская при этом смещения силового агрегата.

В качестве примера можно взять опору мотора на «Ниве». Она представляет собой резиновый цилиндр с приваренными к нему пластинами с резьбовыми шпильками. Левая и правая опоры двигателя абсолютно одинаковы, третья, поддерживающая коробку переключения передач, имеет несколько иной вид и устанавливается на перекладине, закрепленной на днище автомобиля.

Размеры опор и точки их крепления рассчитаны таким образом, чтобы предотвращать смещения силового агрегата, при этом вес двигателя сдавливает подушку, и распределяется так, что разрыв резины вследствие её деформации сдвига практически исключается.Сходным образом двигатель, расположенный также продольно оси автомобиля, устанавливался на «Волгах».

Но при поперечном расположении двигателя уравновесить его несколько сложнее, в силу конструкции силового агрегата в целом. Поэтому опоры чаще всего приобретают вид рычагов подвески, в качестве демпфера двигателя имеющими сайлентблоки, как на дополнительных опорах ВАЗ 2112:Такая конструкция опор также иногда вызвана необходимостью поддержки наиболее удалённых от кузова точек двигателей, которые после модернизации приобрели большую массу.

Применение дополнительных опор позволяет устанавливать более тяжёлые моторы без значительных изменений конструкции автомобиля.Наиболее типичным для сравнительно небольших силовых агрегатов является способ их «подвешивания», как на 2108 -09.Двигатель в сборе с КПП имеет три точки крепления:

• левая опора двигателя;
• задняя (нижняя) опора двигателя.

Как работают опорные подушки двигателя

Подушки работают аналогично сайлентблокам рычагов подвески, то есть на скручивание резины. Поэтому на автомобилях, эксплуатируемых преимущественно на плохих дорогах, т.к. такие опоры оказываются ненадёжными – резина расслаивается.Более компактные авто, имеющие сравнительно тяжёлые (по отношению к общей массе машины), подвешиваются несколько иначе – резиновый демпфер в них работает на сжатие-растяжение, что увеличивает срок его службы.

Гидравлические (или гидромеханические) подушки двигателя отличаются от обычных тем, что имеют переменную жёсткость. Достигается это за счёт отбора разрежения от двигателя. При достижении определённого числа оборотов клапан, разделяющий камеры опоры, закрывается.

ПОДРОБНОСТИ: Замена масла в Фольксваген Гольф 5. Меняем масло Volkswagen Golf 5 своими руками

В результате жидкость (антифриз), до того перетекавшая из камеры в камеру, начинает играть роль упругого элемента. Внешне такие опоры отличаются, главным образом, наличием штуцера для подключения вакуумного шланга и тросика.Такие подушки предназначаются для гашения вибраций от мотора, основная масса которого «лежит» на других опорах.

Итак, владелец полагает, что вышла из строя подушка двигателя. Симптомы неисправности подтвердились. Далее необходимо проверить состояние опор. Для того чтобы удостовериться в целостности этих деталей, понадобится домкрат и любые опоры – пни из дерева, поддоны, покрышки.

Подойдет что угодно. Также желательно заготовить монтировку или же толстую палку. Давайте рассмотрим, как определить неисправность подушки двигателя. Для этого рекомендуется установить автомобиль на максимально ровную поверхность. Затем машину нужно поднять при помощи домкрата, далее под двигателем следует установить подготовленную опору. Это может быть бревно или еще что-нибудь. Домкрат лучше убрать.

Процесс замены повреждённых деталей

Замена подушек подразумевает снятие всей защиты с двигателя и его фиксацию после максимального поднятия домкратом. Эти манипуляции удобно производить, загнав автомобиль на смотровую яму. Когда агрегат зафиксирован в нужном положении, последовательно выполняются действия по ремонту.

Сначала осуществляется замена левой подушки двигателя. Достаточно легко откручиваются крепёжные элементы. Затем снимается крепление. Демонтируется повреждённая деталь или её часть. На освободившееся место устанавливается новая опора. Замена передней подушки двигателя не вызывает затруднений и у мастеров со средним уровнем квалификации.
Особую сложность представляет замена задней подушки двигателя. Специфика состоит в том, что на неё приходится самая большая нагрузка при движении автомобиля. Это становится причиной деформации и крепежа и его болтов. Выравнивать их нет смысла. Такие деформированные детали спиливаются болгаркой. Установка задней подушки также требует специальных навыков. Неумелые действия могут стать причиной повреждения генератора или компрессора кондиционера, которые располагаются рядом.
Замена правой подушки двигателя производится в последнюю очередь. Для удобства выполнения работы может потребоваться снятие правой фары и решётки радиатора. Для снятия болтов может понадобиться ножовка по металлу, поскольку болгаркой к месту крепления не добраться. После снятия повреждённой детали устанавливается новая подушка

Эта процедура требует особой осторожности, поскольку о расположенные рядом острые края радиатора можно поранить руку.

Учитывая сложность и специфику работ, если вы заподозрили проблемы с опорами мотора, лучше доверять свой автомобиль профессионалам, в квалификации которых вы уверены.

Замена правой демпферной опоры

1. Снять ремень генератора, слегка открутив крепежные болты (ключ на 13).
2. Ослабить натяжитель и его болт-фиксатор.
3. Поддомкратить машину с правой стороны до отрыва колеса от дорожного покрытия.
4. Снять крепеж опоры (ключ на 15).
5. Снять крепеж подушки к лонжерону и креплению (13-й ключ и головка на 17).
6. Снять кронштейн правой опоры и отложить в сторону.
7. Заменить подушку.

Замена левой демпферной опоры

1. Демонтировать защиту двигателя.
2. Поддомкрачивание автомобиля в районе коробки передач, причем между домкратом и днищем необходимо подложить деревянный брусок. При этом двигатель приподнимется и откроет доступ к левой подушке.
3. С помощью торцовой головки (№ 15) с воротком, произвести демонтаж крепежа опорной шпильки.
4. Освободить ограничитель опоры в верхнем положении, опустить слегка домкрат – коробка немного опускается и опорная шпилька легко снимается.
5. Демонтировать крепеж крепления к кузову (головка на 13 с воротком).
6. Двигая подушку в направлении двигателя, вытащить ее.
7. Демонтировать нижний ограничитель опоры.

Замена задней демпферной опоры

Порядок замены задней подушки:

1. Установить домкрат под КПП, и поднять автомобиль.
2. Демонтировать две гайки крепления к кузову (головка на 17).
3. Снять два крепления от коробки и демонтировать опору (два ключа на 19).
4. Снять подушку с кронштейна (ключ № 19 и для удобства тиски).
5. Вытащить болт.
6. Собрать в обратном порядке.

После замены опор, необходимо запустить мотор, понаблюдать за его работой и оценить уровень вибрации. Если замена подушек была проведена точно, вибрации либо совсем не возникнет, либо она будет минимальной.

Неисправности подушек

Понять, что подушки пришли в негодность можно по величине вибрации двигателя. Если он работает в нормальном режиме, а кузов начинает дребезжать, передавая вибрацию на рулевую рейку, блок педалей, панель приборов, можете быть уверены, что причиной этому является именно износ подушек.

Наибольшая вибрация, обычно, наблюдается при старте двигателя, а также при его выключении. При полном износе резиновых подушек может появиться стук, вызванный соприкосновением элементов мотора и его опор. Для большей убедительности запустите двигатель, откройте капот и визуально осмотрите опоры двигателя и сами подушки. Положив ладонь на мотор, почувствуйте, насколько сильно он вибрирует.

Причинами выхода из строя подушек двигателя могут быть:

• деформация вследствие отработанного ресурса, механического или температурного воздействия;
• утрата эластичности из-за «старения» резины и перепадов температур;
• расслаивание или растрескивание, вызванное воздействием химически активных жидкостей.

Советы и рекомендации

Важно понимать, что самые сильные нагрузки подушки испытывают в момент резкого старта автомобиля с места, а также при интенсивном торможении. Еще ресурс опор сокращает езда по ямам, когда кузов и двигатель раскачиваются, особенно на высокой скорости

Что касается диагностики и ремонта, проверять и менять подушки двигателя нужно своевременно, так как повышение вибраций не только влияет на комфорт, но и крайне негативно сказывается на самом двигателе, кузове и оборудовании. Другими словами, если даже одна подушка порвана, далее эксплуатировать автомобиль с подобной неисправностью настоятельно не рекомендуется.

Безопасность при работе

Главным критерием безопасности при работе должен быть хорошо зафиксированный двигатель, желательно позвать напарника, чтоб подстраховать или помочь с заменой. Видео с советами о том, как определить повреждение подушки двигателя: Видео о том, как заменить подушку двигателя на автомобиле Golf 2:

Как избежать такой поломки?

Езда по ямам и ухабам – это проблема, которая является причиной выхода из строя и деформации всех конструкционных частей автомобиля. Подушки могут выйти из строя, если вы на высоких скоростях ездите по плохой дороге. Чтобы не повредить их, лучше не «рвать с места», а трогаться плавно

Если вы вынуждены путешествовать по плохому дорожному полотну, нужно обращать внимание на малейшие изменения в работе двигателя

Источники

• https://autolirika.ru/remont/ustanovka-podushek-dvigatelya.html
• https://avtodvigateli.com/detali/podushka-dvigatelya.html
• https://fitauto.ru/services/zamena-podushek-dvigatelya/
• https://vaz-2110.ru/dvigatel/zamena-podushek-dvigatelya-na-vaz-2110.html
• https://KrepezhInfo.ru/obzor-osobennostej-krepleniya-raznyh-dvigatelej/
• https://KrutiMotor.ru/simptomy-porvannoj-podushki-dvigatelya/
• https://fastmb.ru/autoremont/467-zamena-podushek-dvigatelya.html

Замена подушки двигателя в случае обнаружения неисправности

Если требуется заменить подушки двигателя, признаки неисправности, описанные выше, как правило, позволят добраться своим ходом до ближайшего автосервиса или собственного гаража. Но ехать при этом следует аккуратно, по возможности со скоростью не выше 60 км/ч. Износу подвергается обычно задняя либо левая подушка. Обнаруженная неисправность одной опоры, скорее всего, повлечет за собой замену и второй подушки. По окончании осмотра нужно заранее приобрести необходимые запчасти — ездить за ними на машине в процессе замены подушек не получится.

Подготовка к замене подушки двигателя Работы по замене опор рекомендуется производить в тепле, поскольку используемая резина при низких температурах дубеет и теряет эластичность. Это значительно усложнит процесс. Желательно также загнать автомобиль на смотровую яму и замену проводить оттуда, предварительно отсоединив клеммы аккумулятора. Осматривать чаще начинают левую переднюю сторону мотора, где неисправность подушек появляется в большинстве случаев и доступ к которой наиболее удобен.Оторванное крепление можно отремонтировать, поскольку цена новой подушки для двигателя иномарки составляет около 2000 рублей (а для внедорожника она вдвое выше). Если же пострадал резиновый элемент, опору в любом случае придется менять.

Процесс замены опоры двигателя Прежде всего, с мотора снимаются элементы защиты для облегчения доступа к нужным деталям. Затем под двигателем устанавливается домкрат для обеспечения его поддержки во время откручивания подушек. Если процесс происходит в смотровой яме, поперек нее можно положить широкую, достаточно прочную доску и на нее установить домкрат.Далее агрегат приподнимается домкратом до того момента, когда будет возможно свободно открутить заменяемую опору. После откручивания крепежных винтов и снятия старой опоры на ее место устанавливается новая, и операция повторяется в обратном порядке.

Замена задней подушки, как правило, связана с определенными трудностями. Эта опора испытывает во время эксплуатации двигателя наибольшие нагрузки. В результате этого деформируется весь крепеж, включая болты. По форме крепеж отличается от остальных опор.
Здесь домкрата уже будет недостаточно. Чтобы освободить опору, оптимальнее подвесить мотор к верхней балке. Если такой возможности нет, можно соорудить перекладину на двух стаканах, приподняв заранее двигатель домкратом. В некоторых моделях автомобилей внешние элементы могут помешать устранению неисправности, и их придется снять. Сильно деформированный болт крепежа подушки рациональнее спилить отрезным кругом. Иногда такой болт пытаются выровнять и открутить, но через некоторое время его все равно придется менять.

Старая опора зачастую прикипает к раме с образованием ржавчины из-за накопления грязи. Для ее снятия может помочь масло или средство типа WD-40

Новую заднюю опору важно правильно установить. Нанесенная на опоре стрелка должна быть направлена вперед, по направлению движения машины

В остальном сборка осуществляется в обратном порядке.
После замены задней опоры можно приступать к правой. Здесь также есть вероятность столкнуться с деформированными болтами, однако более серьезная проблема состоит в расположенном тут генераторе либо компрессоре автомобильного кондиционера. Известно, что снятие компрессора может повлечь за собой разгерметизацию контура и утечку хладагента.
Если ремонт происходит в СТО, впоследствии лучше проверить кондиционер на предмет возможных неисправностей. Недальновидные сотрудники автосервисов иногда самолично снимают компрессор для экономии времени, не предупреждая об этом автовладельца.
В иномарках в большинстве случаев правая опора двигателя располагается ближе к передней части. Поэтому для доступа к этой подушке зачастую снимается правая фара и радиаторная решетка.
Часть деформированных болтов не удастся срезать даже болгаркой, поскольку доступ к ним ограничен другими соседними элементами либо попросту до них не достать. В данном случае лучше действовать обычной ножовкой по металлу, срезая поврежденный болт вручную.
Процедура эта займет гораздо больше времени, но так вы хотя бы не повредите соседние детали и узлы. Новая опора ставится на место старой как обычно, в обратном порядке. При установке радиаторной решетки надо быть осторожным — соты радиатора достаточно острые, чтобы порезаться.

Безопасность при работе Самое главное — надежно и безопасно зафиксировать мотор. Для помощи и подстраховки желателен второй помощник.

Самостоятельная замена подушек

В зависимости от типа и модели автомобиля, приобретите новую подушку. Если ваш авто является ходовой отечественной моделью, достаточно зайти в ближайший к вам специализированный авто магазин. А вот если машина является раритетной или эксклюзивной, то к покупке стоит отнестись более скрупулезно, для этого лучше изначально снять деталь. И уже с примером подушки вышедшей из строя отправится в магазин, ну или на авто разбор.

Подскажите пожалуйста, как проверить опоры (подушки) двигателя. Имеется сильная вибрация, специалисты в нашем городе сказали, что проблема может быть в подушках двигателя и коробки. Возникает вопрос, можно ли их как-то проверить, или только снимать и смотреть?

Алексей

Здравствуйте, Алексей!

На самом деле, причин для вибрации может быть много, но если уж так сильно хочется проверить подушки двигателя, то мы расскажем Вам, как это сделать правильно.

Для нормальной проверки Вам понадобится «соучастник» мероприятия, фонарик, и некоторая доля смелости. Порядок проверки следующий:

ВНИМАНИЕ! ДАЛЬНЕЙШИЕ ДЕСТВИЯ ВЫПОЛНЯЮТСЯ НА СОБСТВЕННЫЙ СТРАХ И РИСК. ХОНДАВОДАМ.РУ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ТРАВМЫ, ПОЛУЧЕННЫЕ В РЕЗУЛЬТАТЕ НИЖЕОПИСАННЫХ ДЕЙСТВИЙ!. 1

Помощник садится за руль, заводит автомобиль, ОБЯЗАТЕЛЬНО ставит автомобиль на стояночный тормоз

1. Помощник садится за руль, заводит автомобиль, ОБЯЗАТЕЛЬНО ставит автомобиль на стояночный тормоз.

2. Помощник левой ногой до упора выжимает педаль тормоза и переключает положение селектора АКПП в положение «D».

3. Не отпуская левую ногу (тормоз), правой ногой, помощник нажимает на газ в режиме «нажал-бросил» с интервалом действия по полсекунды. Полное действие должно завершаться за секунду. Таким образом совершается раскачка двигателя, и его «забрасывает» в сторону салона.

В этот момент Вы должны находиться под капотом, и разглядывать состояние опор. В этом положении видно боковые подушки двигателя и переднюю подушку. Задняя в таком режиме проверки не видна.

Для того, чтобы проверить заднюю опору двигателя, необходимо переключить селектор в положение «R» и повторить все действия, описанные выше.

Критерий проверки очень простой, — амплитуда работы «мертвой» подушки двигателя будет существенно отличаться от целой опоры. Кроме того, в таком режиме хорошо видно рваные опоры.

Большая просьба — будьте осторожны при проведении данной проверки. От человека, сидящего за рулем, полностью зависит Ваше здоровье и жизнь.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как проверить опору двигателя

Есть несколько основных методов проверки подушек двигателя. Два универсальные и используются как для диагностики традиционных резинометаллических опор ДВС, так и для гидравлических опор. Если у вас Тойота, Форд либо другая иномарка, на которой установлены гидравлические опоры, то проверка работоспособности подушек двигателя могут быть выполнены и другими методами, в том числе даже используя смартфон. Рассмотрим их все подробно.

Проверка резинометаллических подушек двигателя

Первый способ, который поможет определить неисправность — самый простой, но наименее информативный. Открываете капот, просите помощника завести двигатель, а затем медленно трогаться, проезжая буквально 10 сантиметров, затем включать заднюю скорость и двигаться назад. Если двигатель меняет свое положение в результате смены режимов движения авто, либо он слишком сильно вибрирует — скорее всего, проблема именно в подушках. Лучше всего такой метод подходит для проверки правой, она же верхняя, опоры двигателя — ее хорошо видно под капотом. Впрочем, выйти из строя может сразу несколько подушек либо проблема с нижней опорой, поэтому стоит перейти к следующему варианту.

Убедиться в нарушении целостности и проверить состояние всех подушек поможет второй метод. Для него понадобится яма или эстакада, домкрат, опора или подпорка, монтировка или крепкий рычаг. Дальше действуйте по алгоритму.

1. Приподнимите переднюю часть автомобиля домкратом (если у вас мотор сзади, то заднюю).
2. Зафиксируйте поднятый автомобиль подпорками или опорой/колодой.
3. Используйте освободившийся домкрат, чтобы вывесить двигатель и снять его вес с опор.
4. Изучите опоры двигателя на предмет повреждений.

Проверка гидравлической подушки на заведенном моторе

Визуальный осмотр резинометаллической опоры

Что Вы можете увидеть при их осмотре? Следы разрушений или повреждений конструкции, разрывы, трещины, расслоения резинового слоя, отслоение резины от металлической части

Во время осмотра особое внимание следует уделять местам соединения резины с металлом

Если визуальный осмотр не дал результатов, то нужно провести еще одну процедуру. Попросите помощника взять монтировку или рычаг и немного подвигать двигатель в районе каждой из подушек. В случае присутствия заметного люфта в месте крепления, вам просто нужно закрутить покрепче крепление опор. Или же такими действиями вам удастся выявить отрыв резиновой опоры от ее металлической части.

Способ определения источника вибрации

Если осмотр не помог, и вибрации продолжаются, можно использовать метод, описанный в этом видео. Для того чтобы точно определить происхождения вибрации, ведь она может поступать не только от двигателя, но и КПП, выхлопной трубы, либо касания защиты к картеру, специалисты СТО применяют домкрат с резиновой накладкой. Приспособление заменит опору, взяв всю нагрузку на себя. Попеременно вывешивая мотор в точках, близких к родным опорам, определяют, где при таких манипуляциях пропадает вибрация.

Как проверить подушки двигателя на ВАЗ

Если говорить о наиболее популярных автомобилях ВАЗ, например модели 2170 (Приора), то в ней все подушки обычные, резинометаллические. Даже на современных Lada Vesta не используются гидроопоры. Поэтому для “вазов” актуален только внешний осмотр подушек безопасности, описанный выше, правда лишь в случае установки штатных опор, а не модернизированных, так как есть альтернативные варианты от сторонних производителей, либо подушки, которые подходят от других машин. Например, на “Весту” как замену оригинальной правой подушке (артикул 8450030109) используют гидроопору от BMW 3 в кузове E46 (артикул 2495601).

Характерными признаками “умерших” подушек двигателя ВАЗа являются:

• слишком сильные и резкие рывки мотора;
• дергается руль на высоких оборотах;
• во время движения выбивает передачи.

Особенности подушек двигателя

Наибольшее распространение сегодня получили универсальные в использовании резинометаллические опоры, которые работают по принципу сайлентблоков в подвеске. Наличие упругого элемента позволяет обеспечить демпфер при скручивании и вибрации, а металлические элементы гарантируют прочность и долговечность таких опор.

На отдельные автомобили устанавливают регулируемые гидравлические подушки, которые используют принцип амортизаторов. Они имеют внутри специальную рабочую жидкость, которая перетекает из камеры в камеру, предупреждая тем самым появление вибрации. Недостатком таких гидравлических опор является их высокая стоимость.

Перед тем, как описывать симптомы порванной подушки двигателя, сначала разберемся, что это вообще такое и на что она может влиять.

Перед тем, как описывать симптомы порванной подушки двигателя, сначала разберемся, что это вообще такое и на что она может влиять. Подушка, ее еще называют опора ДВС, — это прокладка между мотором и кузовом, которая гасит колебательные движения и поглощает вибрацию двигателя и уменьшает передачу таких нагрузок на кузов автомобиля. Следовательно, проблемы с опорами ДВС вызывают определенный дискомфорт и сложности в эксплуатации машины.

Раньше в машинах с задним приводом, выпущенных до 80-х годов, опорой служила плотная резина, прикрученная к мотору и кузову. Но с изменением технологий и требований к производству автомобилей опоры стали намного более сложными изделиями, состоящими не только из резины, но и металла. В итоге сейчас у легковушки с передним приводом устанавливается уже 4 или 5 подушек, 2 из которых обычно крепятся на КПП, а остальные — на двигатель.

Конструктивно чаще всего опоры представляют собой металлический цилиндр, в который впрессован сайлент-блок, при этом форма и материалы у разных моделей могут быть разными.

Где расположены подушки двигателя? Традиционно выделяют правую, переднюю и заднюю опору. Правая располагается сверху на переднем правом лонжероне. Передняя крепится снизу к передней балке. Задняя опора тоже располагается внизу и крепится к днищу или подрамнику (у многих моделей этой подушки вообще нет).

Естественно, как и все на свете, опора мотора может выйти из строя. Чаще всего «сдается» резиновая ставка, но бывают случаи, когда в металлической части появляются трещины или разбиваются места установки крепежей.

Как понять, что появилась неисправность опор мотора? На это указывают следующие признаки:

1. Движок работает ровно, но вы при этом ощущаете явное усиление вибраций на руле, по кузову и т.д.

2. При торможении и когда трогаетесь с места, под капотом слышно пощелкивание или глухие стуки.

3. Когда едете по неровной дороге, спереди машины слышны стуки, а на механике трудно переключать передачи.

Если появились подобные симптомы, нужно проверять подушки двигателя. При этом не обязательно сразу ехать на СТО, первичную диагностику вы вполне можете провести сами.

Самое простое, что можно сделать, — это руками раскачать мотор и по стуку определить поврежденную опору. Есть и другой способ, для которого вам понадобится помощник. Сначала открываем и фиксируем капот, затем заводим авто и рывками подаем вперед на первой передаче. Аналогично подаем и назад. В это время снаружи помощник следит за движением двигателя.

Если вы точно знаете, где расположены подушки на вашей модели авто, то можно визуально обследовать доступные для обзора элементы — разрывы и трещины обычно хорошо видны. Ну а чтобы взглянуть на нижние подушки, нужно воспользоваться смотровой ямой, подъемником или заехать на эстакаду.

Если поверхностный осмотр не дает результатов, снова задействуем помощника: один человек монтировкой сдвигает прокладку, а другой смотрит, не появляются ли разрывы в резине, когда опора двигается.

Если вы обнаружили неисправную подушку двигателя, ее нужно заменить. Мы не советуем выпрессовывать и менять только резиновую вставку, т.к. необходимого результата подобный кустарный метод все равно не принесет. А еще не советуем продолжать пользоваться машиной, даже если порвана всего одна подушка. Нужно понимать, что увеличение вибраций — это не просто дискомфорт при вождении, это еще и негативное влияние на сам двигатель, оборудование и кузов авто. Поменять опору двигателя куда дешевле и проще, чем заменить весь силовой агрегат.

Конструктивные особенности

Жесткое крепление двигателя способствует передачи шумов в салон авто и повышает нагрузку на детали ДВС, так как при проезде неровностей кузов неизбежно «играет». Поэтому в конструкции подушек используются вибродемпфирующие материалы. В современном автомобилестроении применяется несколько видов конструкции опор:

• резинометаллическая подушка. Крепление агрегатов осуществляется к металлическим элементам, между которыми находится слой резины. Идентичную конструкцию имеют сайлентблоки, использующиеся в подвеске автомобиля. Данный тип подушек является наиболее распространенным, поскольку имеет большой ресурс и низкую себестоимость производства. В некоторых видах резинометаллических опор используются пружины, повышающие жесткость, а также буферные элементы, снижающие ударные нагрузки. В качестве демпферного материала применяется резиновый сплав или полиуретан;
• гидравлическая подушка. Принцип действия приближен к работе амортизаторов. Конструкция гидроопор является более прогрессивной, поскольку позволяет адаптировать гашение вибраций под изменяющуюся амплитуду колебаний двигателя и КПП. Устройство предполагает наличие рабочей жидкости, мембраны, верхней (рабочей) и нижней (расширительной) камер, а также дросселирующего канала. На холостых оборотах вибрации ДВС гасит мембрана. При возрастании оборотов жесткости мембраны не хватает, поэтому гашение колебаний начинает осуществляться гидравлической жидкостью. Благодаря такому принципу работы подушка остается мягкой на холостом ходу, меняя жесткость только по мере возрастания оборотов двигателя.

Рассматривать устройство электромагнитных и электровакуумных подушек двигателя мы не будем, так как встречаются они только на автомобилях представительского класса, где замена подушки двигателя своими руками – явление на грани фантастики.

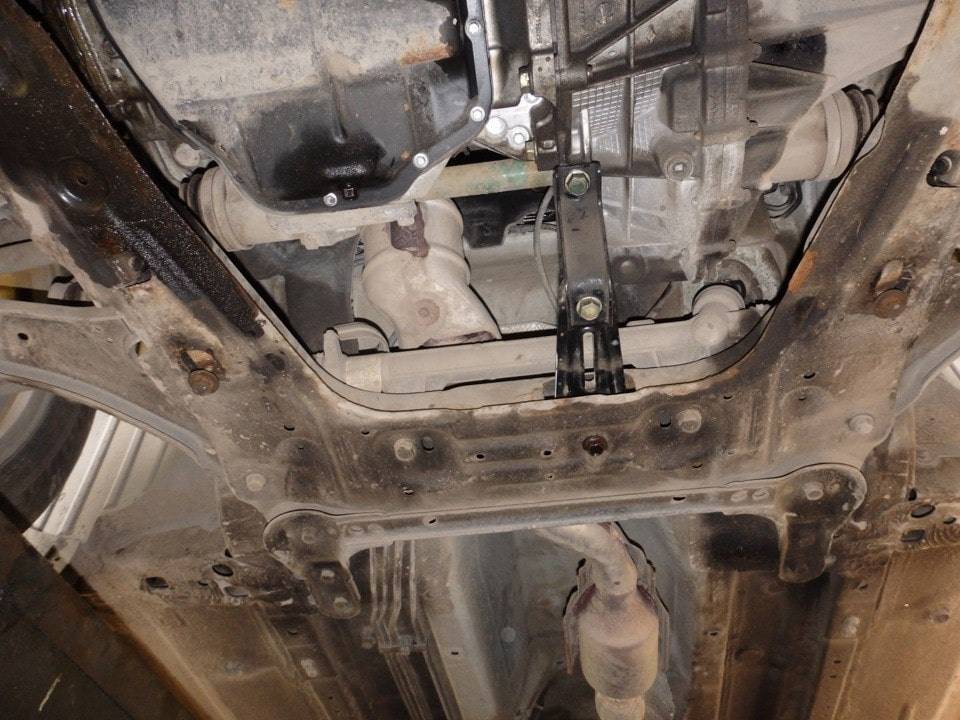

Где находится и как выглядит опора двигателя

Подушки могут крепить двигатель к подрамнику, раме или непосредственно к кузову автомобиля. На фото представлены основные виды опор, так что найти по аналогии опору ДВС на своем автомобиле сможет даже начинающий автолюбитель. Для надежной фиксации мотора используется как минимум 3 подушки. Чаще всего используется схема с тремя нижними и двумя верхними опорами.

ПОДРОБНОСТИ: Замена масла в двигателе ВАЗ 21099 карбюратор. Фото, инструкция как залить масло в двигатель ВАЗ 21099.

Диагностика

Дабы замена подушек двигатели не была напрасной, необходимо должное внимание уделить диагностике. Основные неисправности:

• проседание резинового слоя, вследствие чего металлические части опоры начинают контактировать, тем самым передавая вибрации с подушек на кузов (характерно лишь для некоторых типов конструкции);
• отслоение резинотехнического слоя от металлических обойм, что приводит к болтанке;
• появление трещин, надорванностей резины;
• разрушение демпфирующего слоя вследствие попадания моторного масла либо иных технических жидкостей, разъедающих резину подушек;
• разгерметизация, вследствие чего из гидроопоры вытекает рабочая жидкость (обычно это гидравлическая жидкость либо пропиленгликоль, использующийся при изготовлении антифриза);
• обламывание металлического кронштейна (поломка редкая, но все-таки случается).

Проверку стоит начинать с визуального осмотра. Если явных признаков неисправности не было выявлено, необходимо завести двигатель. За верхними подушками можно наблюдать, открыв капот, задние и боковые опоры чаще всего хорошо видны из смотровой ямы. Попросите помощника «покрутить» двигатель, так как вибрации могут проявлять себя лишь в определенной частоте оборотов.
