Проверка катушки зажигания: что нужно знать

Тестирование искрой

Проверить работоспособность с помощью искры очень просто. Это можно сделать даже в пути, но он не дает гарантии, что проблема именно в этом устройстве.

Как образуется искра

Вначале ток через замкнутые контакты прерывателя или через открытый ключ коммутатора идет по виткам первичной обмотки. От этого возникает магнитное поле. Его силовые линии проходят через сердечник и замыкаются в пространстве вокруг витков. При размыкании контактов или запирании ключа прохождение тока через первичную обмотку прекращается. Вместе с этим пропадает и магнитное поле. Его силовые линии при этом пересекают витки первичной обмотки, вследствие чего в них возникает электрический импульс напряжением около 300 В. Благодаря индукции он наводит во вторичной обмотке другой электрический импульс. Его напряжение можно посчитать, если напряжение первого умножить на коэффициент трансформации.

Инструменты и материалы

Для проведения теста искрой не нужно специального оборудования, достаточно приготовить следующие инструменты и материалы:

  • свечной ключ;
  • пассатижи;
  • исправную свечу.

Без данного инструмента не обойтись. Кроме того, желательно иметь под рукой помощника.

Порядок действий

Во время проверки нужно получить искру. Для этого нужно выполнить следующие шаги:

  1. Перед тестом нужно ключ зажигания перевести в положение «0», чтобы не стукнуло током. Затем нужно проверить все соединения, в том числе на катушке и свечах, то есть прозвонить всю электрическую цепь.
  2. Далее нужно на 1-м цилиндре снять наконечник со свечи и соединить его с исправной свечой.
  3. Затем нужно с помощью пассатижей взять наконечник и замассировать свечу.

    Массирование свечи зажигания При этом юбку свечи следует прижать к поверхности из металла, которая е имеет никакого покрытия в виде краски или другого материала. Можно использовать для массирования двигатель.

  4. Помощник должен повернуть ключ зажигания в положение старта, чтобы провернуть с помощью стартера коленчатый вал на несколько оборотов.
  5. В этот момент катушка получит напряжение и начнет работать. При этом она будет выдавать высоковольтные импульса, проявляющиеся в виде искры, проскакивающей между контактами свечи. Яркая искра фиолетового цвета говорит об исправности устройства. Слабая искра оранжевого цвета свидетельствует о возможных проблемах либо с катушкой, либо с проводкой. Если искры нет, то может быть неисправен модуль или есть обрыв в цепи проводки.

При отсутствии заведомо свечи в исправном состоянии можно выкрутить свечу из двигателя. Это можно сделать с помощью свечного ключа и выполнить вышеописанные действия. Но при этом может быть неисправна используемая свеча, поэтому нужно будет провести тест с несколькими свечами, меняя также наконечник. Это увеличит вероятность того, что причина неисправности в катушке.

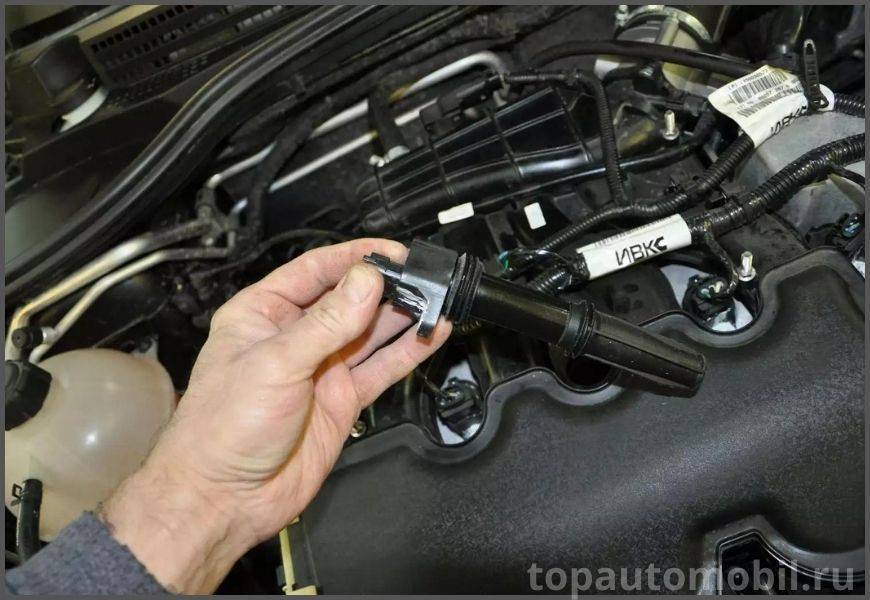

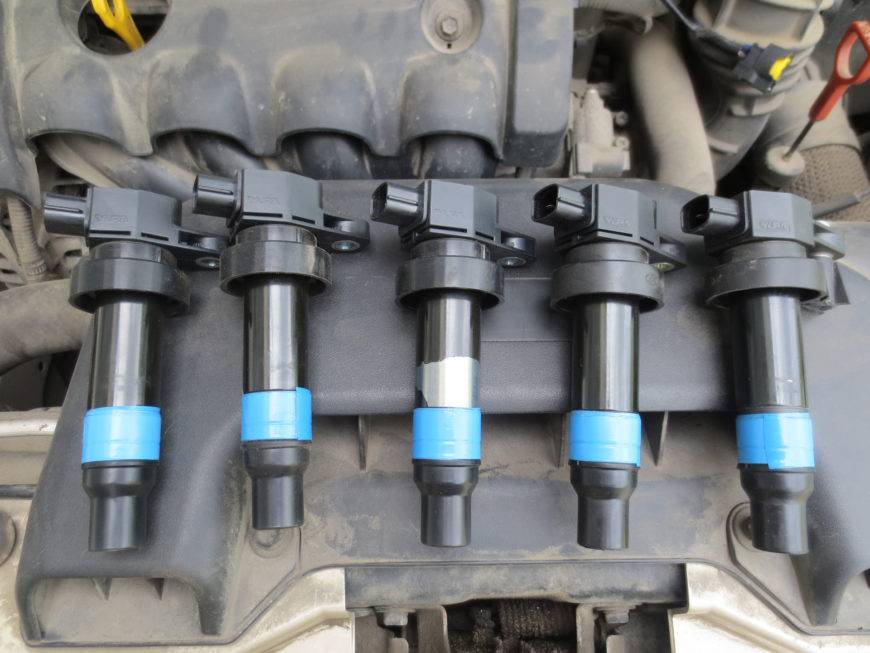

Если на двигателе установлены индивидуальные модули, для проверки достаточно менять их местами. Например, модуль с второго цилиндра ставится на первый, а с первого – на второй. Менять местами нужно только модули, оставляя проводку в цилиндре.

Проверка вторичной обмотки катушки с диодом

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Устройство и функционал

Катушка зажигания, иногда называемая бобиной, представляет собой высоковольтный трансформатор, с двумя или более обмотками. Основной функцией модуля является преобразование низковольтного импульсного напряжения в высоковольтный для генерирования искры в свечах зажигания.

Катушки бывают двух типов:

  • одноискровые;
  • двухискровые.

Последние применяются в двухцилиндровых двигателях старых мотоциклах, малолитражных автомобилях и в спортивных моделях.

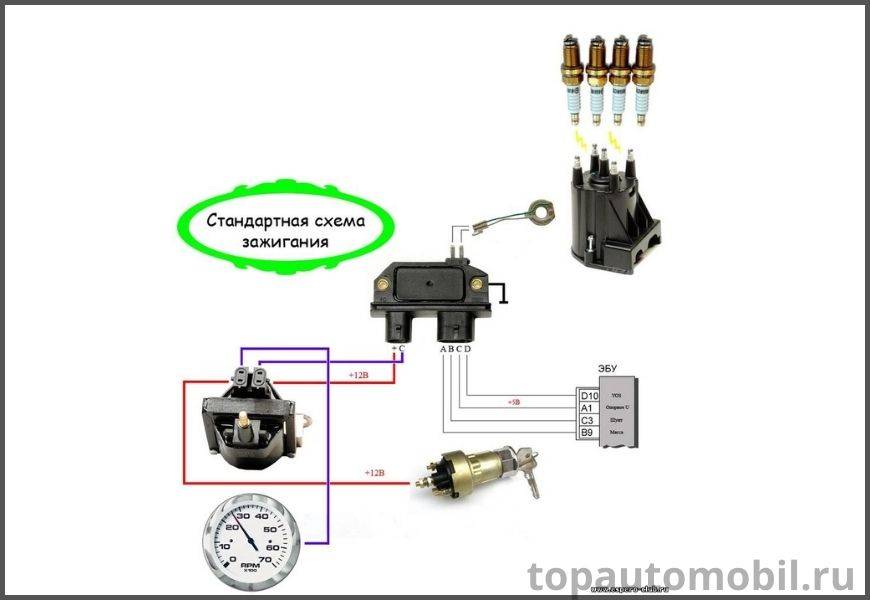

Классическая схема включения — контактная, когда высоковольтный провод по очереди через механическую или электронную систему распределения подключается к свечам зажигания.

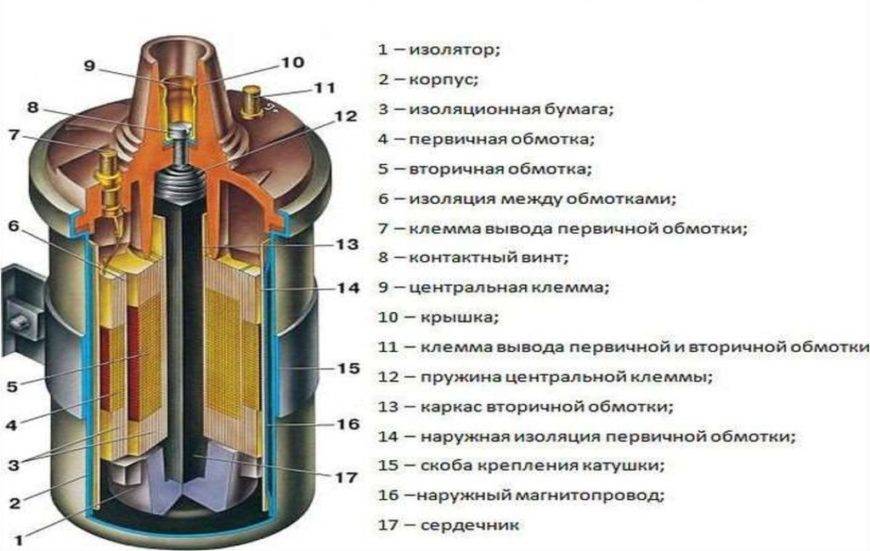

Устройство катушки зажигания 1. добавочный резистор; 2. крышка; 3. сердечник 4. высоковольтная обмотка; 5. низковольтная обмотка; 6. магнитопровод; 7. изолятор.

Причины неисправностей

Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:

  • Механические повреждения. Это может быть банальное старение, из-за которого происходит разрушение изоляции. Также существует вероятность протекания масла через уплотнители, которое попадает на изоляцию или корпус катушки и разрушает их. Ремонт в данном случае вряд ли возможен, поэтому лучшим вариантом будет полная замена узла.
  • Повреждения контактного соединения. В теплую погоду причиной этого может быть попадание влаги в подкапотное пространство. Например, во время сильного дождя, езде по глубоким лужам, мойке автомобиля. Зимой вероятно попадание на катушку состава, которым посыпают поверхность дороги для борьбы с гололедицей.
  • Перегрев. Ему зачастую подвержены индивидуальные катушки. Из-за перегрева может значительно уменьшиться срок службы катушек зажигания. Процесс перегрева сложно контролировать, однако старайтесь использовать качественную охлаждающую жидкость и следить, чтобы нормально работала система охлаждения двигателя.
  • Вибрации. Они особенно вредны для индивидуальных катушек зажигания. Вибрации, как правило, идет от головки блока цилиндров (ГБЦ). Чтобы уменьшить количество и амплитуду вибраций, следите за тем, чтобы двигатель работал в нормальном режиме (без детонации и с исправными подушками).

Катушки зажигания — достаточно надежные и долговечные узлы, и их выход из строя чаще всего связан со старением и/или пробоем изоляции. Далее рассмотрим методы диагностики катушек.

Поломки катушки зажигания: как опознать и отремонтировать

В качестве основных причин неисправностей можно выделить:

  • Попадание воды либо короткое замыкание могут привести к сгоранию обмотки.
  • Излишний нагрев приводит к неправильному искрообразованию, оно вызывает потерю разряда на двух обмотках.
  • Перегрев катушки может возникнуть как результат старения.
  • Малый заряд АКБ приводит к износу деталей и выходу из строя сердечника.
  • Сбои в изоляции проводов в результате механических или иных нагрузок влекут за собой падение напряжения и возможное замыкание.
  • Корродирование клемм снижает проводимость.
  • Пробои в корпусе приводят к нарушению внутренней изоляции.
  • В индивидуальном варианте катушек плохо закрепленный узел и вибрационные воздействия имеют в качестве следствия плохой контакт наконечников.
  • Неисправный модуль зажигания, а также нарушения в ЭБУ приводят к перегреву катушки.
  • Плохой контакт массы или его отсутствие вызывает неисправности.

Список можно продолжить. Все варианты можно свести к основным группам причин нарушений в работе катушек зажигания:

Механические
Возникают в результате износа, протекания масла, деформационных воздействий.
Повреждения контактного соединения
Причина –попадание влаги из-за дождя или езды по лужам

Зимой вместе с водой попадают реагенты.
Излишний нагрев и перегревание
Свойственно для индивидуального типа.
Контроль перегрева возможен с помощью охлаждающей жидкости, но пользоваться следует с осторожностью.
Вибрационные воздействия
Особенно страдают индивидуальный вариант.
Источник вибрации – ГБЦ, головка блока цилиндров.
Стоит следить за равномерной работой мотора, без детонации.. Другие показатели:

Другие показатели:

  • ошибка на приборной панели – блок управления выходит в аварийный режим,
  • зажигание работает с пропусками – через раз,
  • потеря мощности и плохое ускорение,
  • излишнее нагревание катушки,
  • запах гари от нее.

При осмотре КЗ видны следы электопробоя, контакты могут выглядеть подгоревшими, заметны остатки термического перегрева, загрязненность корпуса и другие проблемы. Рассмотрим, как избежать или отремонтировать, если неполадки возникли.

Неисправность в виде пробоя проводки

Для предотвращения пробоя в проводке в результате попадания влаги или масляных фракций на нее наносят диэлектрическую смазку. Чаще всего пробивается высокое напряжение. При наступлении нарушения проводки ее заменяют на новую. Но есть способы исправить самостоятельно. Используется термоусадочная трубка диаметром 23-25 мм. Надевают на КЗ и нагревают вплоть до усадки по форме детали.

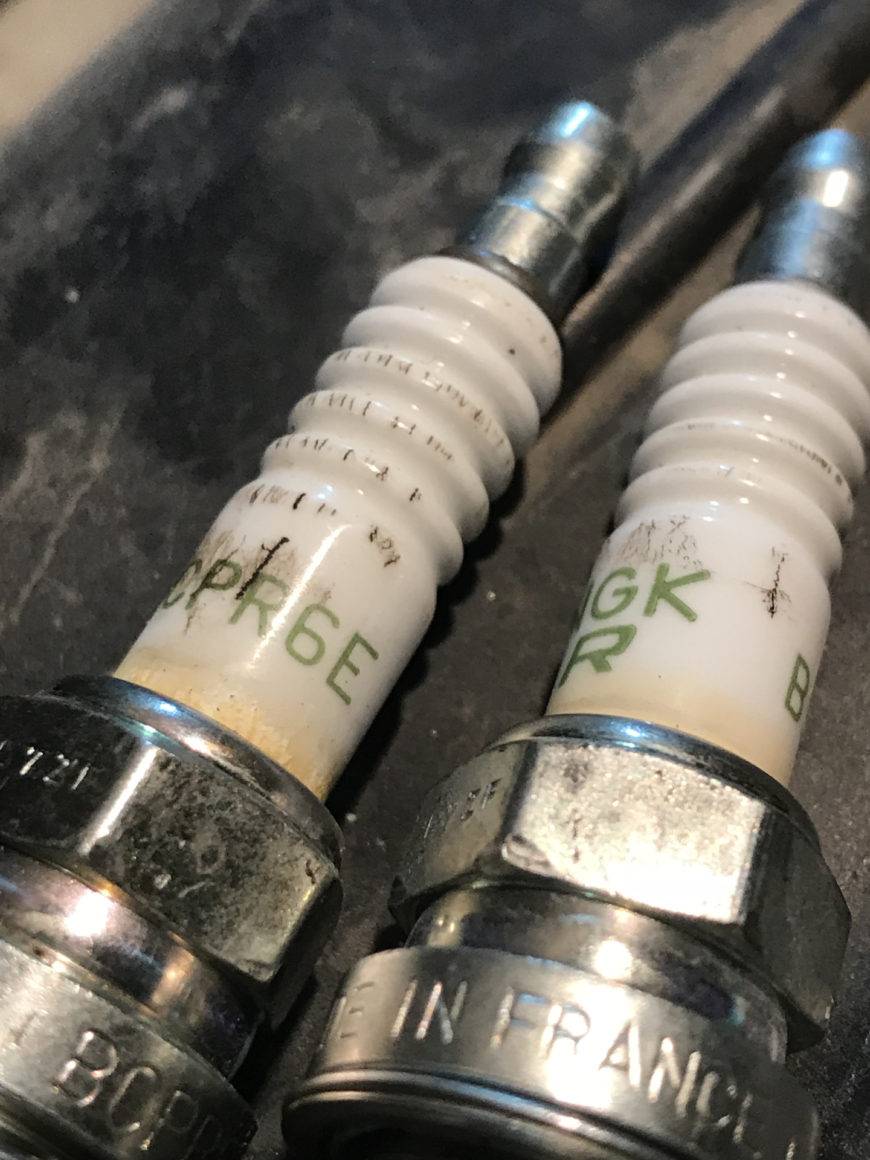

Неправильно работающая свеча

При обнаружении неправильно работающей свечи – если искра сбоит, ее необходимо заменить. Правильно работающая свеча выдает перебои – необходимо проверять провода высокого напряжения. Провод заменен, но сбои продолжаются – необходимо проверить трамблер для классического вида КЗ.

Далее проверяется катушка. В инжекторных авто сразу приступают к диагностике ИКЗ. Ремонт или замена проводятся применительно к тому уровню, где обнаружена неисправность.

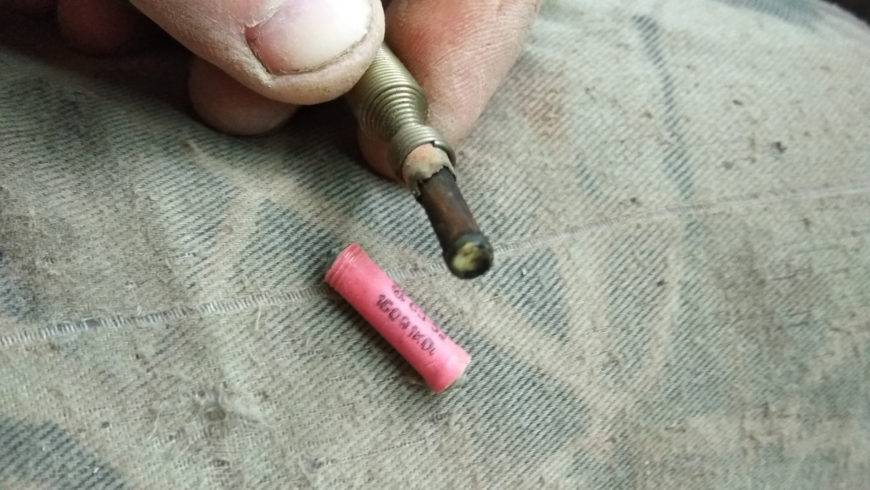

Перегоревшее добавочное сопротивление

Перегоревший резистор в классическом варианте КЗ перематывают вручную.

  • Его демонтируют, запомнив расположение проводов.
  • Для обмотки подойдет стальной провод: сталь Ст0, диаметр 0,4 мм, длина порядка 140 см.
  • Намотанную спираль закрепляют заклепками к контактным пластинам,
  • Провод укладывается в желоб керамической части,
  • Заливается эпоксидной смолой или жидким стеклом.

Поломка корпуса и крышки

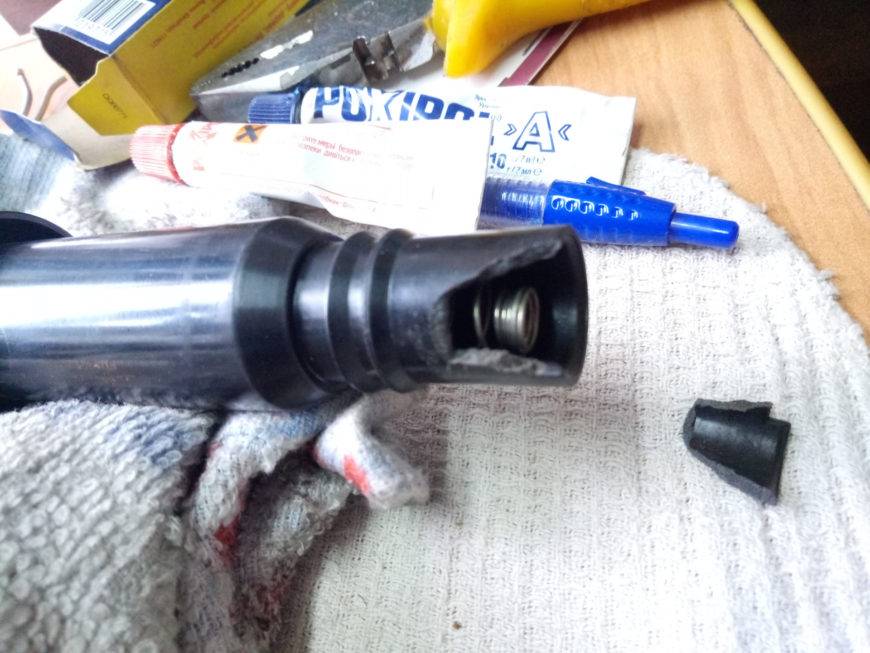

Поврежденную крышку можно заменить, для этого развальцовывают края корпуса, убирают старую, ставят новую. После этого ее закрепляют по краям. Некоторые умельцы умудряются восстанавливать трещины заливкой эпоксидной смолы с наполнителем. Это получается, но считается, что ненадолго.

Сопротивление между массой и выводом для провода за пределами нормы

В этих локациях сопротивление должно быть около 1,2 мОм. Если оно значительно отличается, это означает плохое прохождение тока высоковольтного импульса.

  • Для изменения ситуации ножовкой по металлу спиливают пластиковый наконечник контакта. к нему приходится добираться он расположен глубоко.
  • Затем надфилем удаляют пластик на контакте до желтого слоя эпоксидки.
  • В этом месте будет виден дефект присоединения – он недостаточен или вовсе отсутствует между проводом обмотки и контактным пятаком.

Способ исправления очевиден – пайка контакта. После этого конструкция собирается в исходное положение. Спиленный наконечник устанавливают, стык заливают эпоксидной смолой близко к основанию.

6 явных признаков неисправной катушки

Самыми частыми причинами может послужить то что используются неправильные свечи зажигания, которые не предусмотренные для использования в данном двигателе, свечи низкого качества.

Свечи не предусмотренные для использования в двигателе могут послужить пробою изолятора что со временем выведет катушку зажигания из строя, а так же перегреву катушек. Так же может произойти оплавление каталитического нейтрализатора во впуске.

1. Обратный выхлоп — когда несгоревшее топливо попадает в выпускную систему, появляется густой черный дым. Он появляется на ранних стадиях выхода из строя катушек.

2. Повышенный расход топлива — падает динамика, вы давите на педаль газа сильнее чем обычно, тем самым увеличивается расход топлива. Он так же проявляется при выходе из строя свечей зажигания.

3. Пропуски зажигания — катушки зажигания принимают непосредственное участие в процессе воспламенения смеси, когда катушка пропускает зажигание появляется троение двигателя, вибрация, рывки при движении.

4. Проблемный запуск двигателя — характерен для автомобилей оснащенных одной катушкой зажигания.

5. Остановка работы двигателя — нестабильное, некорректное искрообразование может служить причиной прекращения работы двигателя и невозможности его запустить.

6. Загорелся Check — в современных автомобилях возможно появление ошибки с кодом P0351, которая расшифровывается как «неисправность в первичной/вторичной цепи».

Причины неисправности катушек зажигания

Проблемы могут быть вызваны следующими причинами:

  • Если по каким-то причинам в двигателе произошла течь, это может вызвать проблемы в работе рассматриваемого агрегата.
  • Возникновение короткого замыкания.
  • Иногда на машину могут быть установлены неправильные свечи зажигания. Если у них слишком большое расстояние между контактами или, наоборот, зазор слишком мал, то СЖ не сможет нормально работать.
  • Если свечи неисправны, это может привести к пробою изолятора и появлению обратных газов.
  • Постоянный перегрев элемента. Чаще всего это следствие длительной интенсивной работы узла. Если зажигание работает долго без запуска двигателя, это обычно приводит к резкому повышению температуры катушки.
  • Наличие механических повреждений. На состояние влияют вибрации, а также может попасть масло, которое способно разрушительно воздействовать на изоляцию.
  • Работа в условиях, когда большое количество пыли и грязи ухудшает качество контактов.
  • Если аккумулятор обеспечивает недостаточное напряжение, работа при коротком замыкании замедляется. Это приводит к увеличению нагрузк на блок управления и вызывает повышенный износ.

Катушка – распространенный элемент электросистемы автомобиля. Надежность этой детали позволяет использовать ее на протяжении всего срока службы без необходимости замены, но в неблагоприятных условиях ее выход возможен по многим причинам. В большинстве случаев это происходит из-за естественного износа, электрических сбоев или перегрева.

Естественный износ

При работе элемент СЖ может генерировать миллиарды электрических импульсов напряжением в десятки киловольт. Такая работа не проходит даром, ведь «здоровье» элемента и его внутренних элементов начинает ухудшаться.

Катушка зажигания работает в условиях повышенной вибрации.

Деталь, жестко закрепленная на кузове, постоянно подвергается негативному воздействию во время движения автомобиля. Чем в более тяжелых дорожных условиях эксплуатируется автомобиль, тем выше вероятность того, что она выйдет из строя по естественным причинам.

Прямые механические воздействия на корпус запчасти также могут значительно сократить срок службы этой детали. Трансформатор высокого напряжения может получить удар током во время ремонта автомобиля, дорожно-транспортного происшествия или в результате падения тяжелых предметов при открытом капоте.

Электрический пробой

При электрической неисправности катушка зажигания может выйти из строя полностью. В нормальных условиях эксплуатации межвитковая изоляция имеет значительное сопротивление, предотвращающее разряд даже при высоком напряжении. Если уплотнение детали нарушено, попадание влаги на деталь может вызвать электрическую неисправность.

При механических повреждениях с изменением геометрии корпуса обмотки можно подтянуть. Уменьшение расстояния между витками также может вызвать явления разряда.

Перегрев

В процессе эксплуатации на деталь негативно воздействуют высокие температуры окружающей среды. Змеевик нагревается в процессе работы, кроме того, изделие находится в моторном отсеке, в котором также установлен двигатель внутреннего сгорания, выделяющий значительное количество тепла. Если автомобиль эксплуатируется в жарком климате, риск выхода из строя компонентов из-за перегрева значительно возрастает.

Снятие или замена катушек зажигания

Для этого понадобятся всего два инструмента: торцевой ключ на 10 мм и крестовая отвертка.


Снятие или замена катушек зажигания

Порядок работы следующий:

  1. Отсоединяется аккумулятор.
  2. Демонтируется старая запчасть. Для этого отсоединяются все контакты и центральный провод, ведущий к трамблеру. Предварительно делается запись расположения проводов.
  3. Откручиваются гайки крепления корпуса. Их можно просто ослабить, тогда прибор легко вынимается.
  4. На это место устанавливается новая катушка, гайки затягиваются и подсоединяются обратно все провода.

При выходе из строя одной из катушек перестанут работать сразу два цилиндра, что будет ощущаться гораздо ярче, чем выход из строя одного цилиндра. Поэтому, если проблема возникает в конкретном цилиндре, искать проблему нужно в другом.

Как проверить катушку зажигания

Катушка зажигания ВАЗ – схема

Предотвратить отказ оборудования или его плохую работу можно, проводя периодический контроль за показателями КЗ.
Как проверить бобину на работоспособность подскажут различные методы диагностики. Процесс проверки для современных автомобилей примерно одинаков.

Визуальный вариант

Первое, что проводят, чтобы понять состояние катушки зажигания – их осматривают зрительно. Для этого придется снять КЗ с применением торцевого ключа на 10 либо Torx E8.

На что надо смотреть:

  • на возможные трещины и повреждения корпуса и резинового колпачка,
  • на пластиковые части – нет ли вытекания массы или оплавления,
  • на положение пружины внутри узла.

Способ «Искра на свече»

Проверка «на искру» проводится несложно. Внимательно осматривают изоляцию провода от катушки к свече. Наконечники свеч вывинчивают и связывают за «юбки», расположив в 2-4 см одна от другой. Включают зажигание от первого оборота стартера. Наблюдают за искрой – она должна быть постоянной, устойчивой и иметь яркий фиолетовый оттенок. Тогда можно говорить об исправной работе КЗ.

Простой метод – смена места

Есть еще один простой способ диагностики катушек – поменять их местами. Неисправный блок вызывает пропуск зажигания на конкретном цилиндре, это хорошо заметно. На дисплее авто с автоматизированной системой управления видна ошибка «P0302.

Пропуски зажигания в цилиндре Х». Это означает, что катушку, которая выдает такой результат, необходимо заменить. Если при смене катушек на цилиндре Х сохраняются пропуски зажигания – это проблема не с КЗ, а с другими узлами – модулем зажигания, разъемом катушки или проводами, топливной форсункой и др.

Проверка катушки разрядником

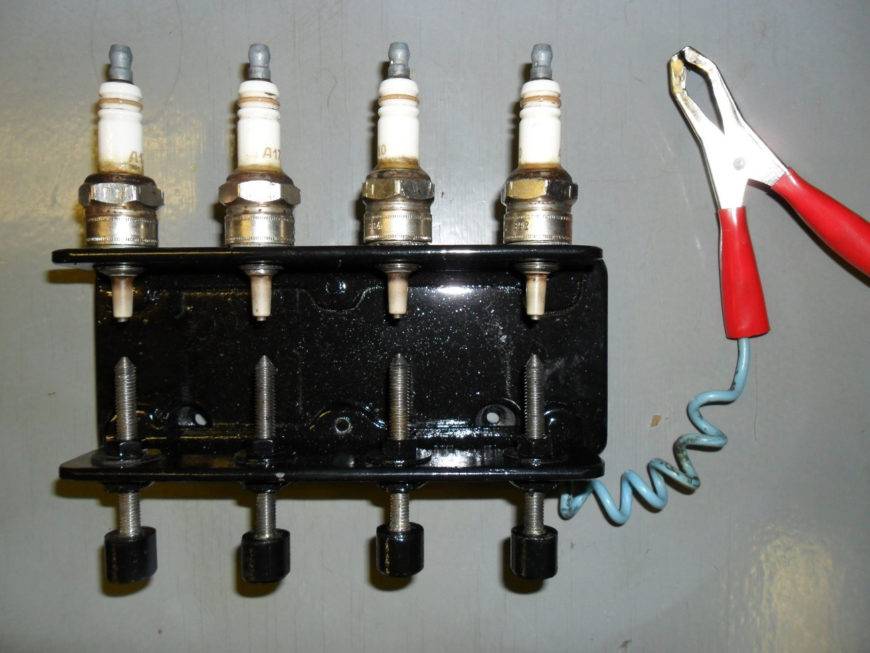

Искровой разрядник – несложное устройство с контактами и проводом, который подключается на массу.
Расстояние между контактами можно регулировать: выставляется зазор, такой же как в свече зажигания – 2-3 мм или 20-30 мм для высоковольтной части КЗ. Особенность проверки разрядником – не просто проверка свечой на наличие искры, а выяснение, как проходит работа под нагрузкой.

  1. ИКЗ отсоединяют от свечи.
  2. На нее устанавливают искровой разрядник.
  3. Подают массу от контакта аккумулятора к разряднику. Используют провод.
  4. Стартером включают коленвал в движение.
  5. Наблюдают за искрой. Наличие ее говорит об исправности КЗ зажигания.

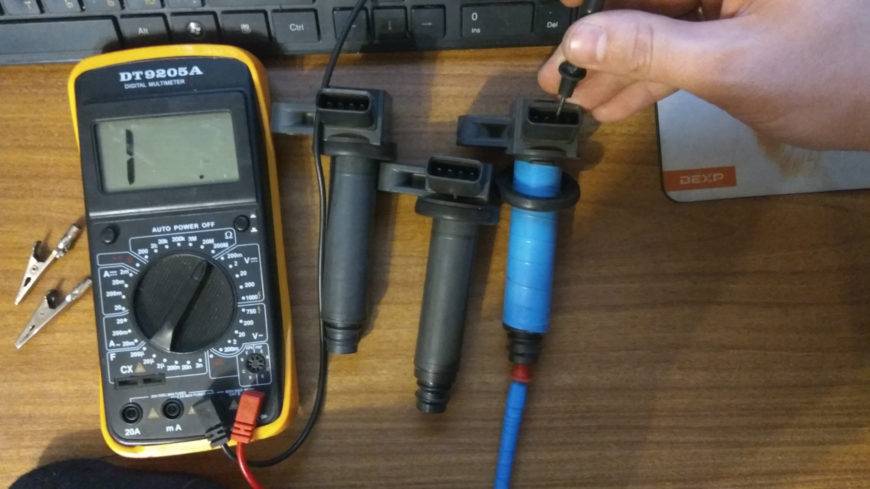

Как прозвонить ИКЗ мультиметром

Для определения электрического сопротивления в первичной и вторичной обмотках индивидуальной катушки – ИКЗ – проводят проверку мультиметром-тестером.

Последовательность действий следующая:

  • сначала выясняется уровень напряжения на выводах,
  • затем промеряется сопротивление

Определение напряжения на выводе проводов

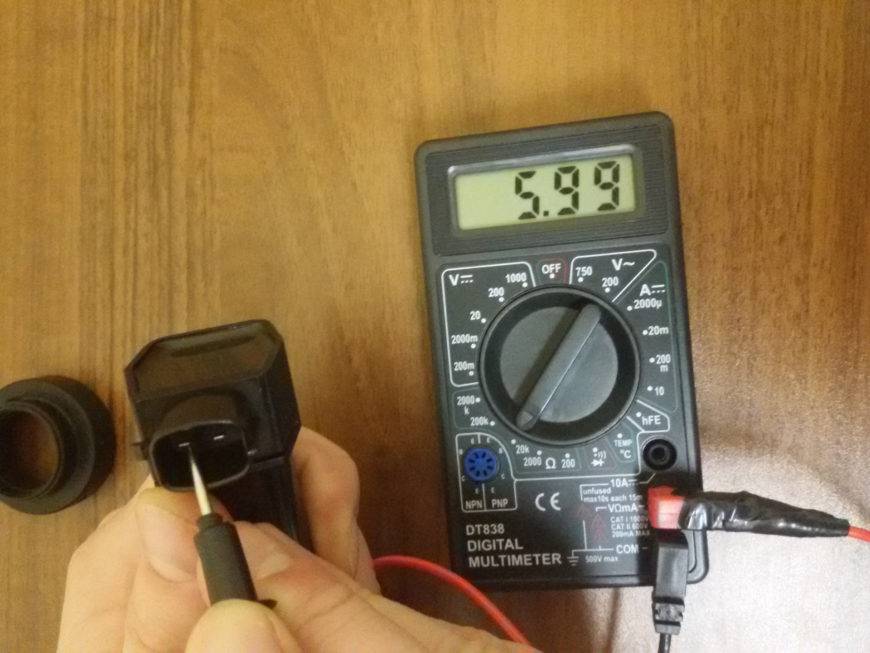

  1. Снять катушку с двигателя. Для этого от нее отсоединяется колодка с проводами.
    В некоторых автомобилях бренда Lada, например, с мотором H4M, приходится снимать впускной трубопровод.
  2. Включить зажигание. Провести измерение напряжения на колодке 3. Это один из выходов первичной обмотки.
    Показатель напряжения не должен быть менее 12 В. При обнаружении меньшего значения, приходится сделать вывод о неисправности проводов питания или ЭБУ.
    Более простой вариант – если разряжена аккумуляторная батарея.
  3. Выключить зажигание.

Определение сопротивления катушки зажигания

Проводится в режиме Омметра.
Мультиметр ставится на измерение сопротивления в пределах 200 ом.
Проверяется погрешность прибора смыканием щупов, та величина, которая видна на дисплее будет вычитаться из конечных показателей.
Проверка первичной обмотки соприкосновением щупа прибора с контактами 1 и 3.
Это как раз выходы этой обмотки, поэтому сопротивление между ними мало – порядка 1 ом.
Проверка сопротивления между выводами 1-2 и 2-3, то есть между выводами первичной и вторичной обмотки.
Оно должно быть максимальным, поскольку во втором виде напряжение достигает десятков тысяч В.
Проверка катушки зажигания мультиметром в режиме Омметра во вторичной обмотке.
Для этого прибор настраивают на 2000 кОм (2 МОм).
Красный щуп соприкасается с пружиной внутри колпачка, черный идет к выводу 2.
Показатель будет характеризовать сопротивление вторичной обмотки.
Принимается во внимание нагрев КЗ, чтобы получить адекватные показатели она должна быть остывшей.

Профессиональный метод тестирования КЗ предполагает использование специального стенда для проверки. При необходимости проводится компьютерная диагностика.

Нет искры

Симптомы очевидны. Двигатель попросту не запускается. Но перед тем, как обвинять катушку, следует проверить все контактные разъемы, которые связаны с подачей импульса. В двухискровых стоит отсоединить колодку прочистить все контакты. Если искра на выходе не появилась, тогда желательна проверка зажигания на осциллографе. По-другому определить поломку не удастся.

Убедиться в том, что это именно она стала причиной сбоя, можно, просто установив заведомо рабочий экземпляр. Если неисправность не устраняется таким образом, тогда следует проверять импульс, который подает на катушку либо ЭБУ, либо в более старых автомобилях, датчик импульса. В зависимости от конструкции автомобиля, он может быть размещен как в распределителе зажигания, так и непосредственно на коленвале мотора. Без осциллографа мы можем проверить только целостность обмоток катушки обычным мультиметром. Если обмотки прозваниваются и не закорочены, значит дело в управлении подачей искры, если обмотка пробита, то она ремонту не подлежит, а заменяется новой.

Такими нехитрыми путями можно проверить состояние устройства своими руками. Чтобы не возникало неприятных ситуаций в дороге, следует наблюдать время от времени за состоянием контактов и держать корпус устройства в чистоте. Тогда катушка прослужит долго и не станет портить поездку. Стабильной всем искры, и удачи на дороге!

Источник

Какие неисправности не диагностируются омметром

Омметром можно диагностировать только обрыв или короткое замыкание обмотки. Межвитковое замыкание в обмотке при измерении сопротивления будет малозаметно из-за небольшого сопротивления одного витка и, как следствие, незначительного изменения общего сопротивления при замыкании между витками. Пробой изоляции между витками как одной, так и разных обмоток обнаруживает себя лишь при воздействии на это место высокого напряжения. Он и вовсе не может быть обнаружен с помощью мультиметра.

Почему загрязнения мешают искрообразованию

Катушка зажигания, как и любой другой трансформатор, повышающий напряжение электрического импульса, уменьшает его ток. Загрязнение изоляторов катушек и свечей маслом и нагаром проводит электрический ток, поэтому может быть представлено в виде сопротивления, подключенного параллельно искровому зазору и шунтирующего его. Ток, идущий через этот шунт из грязи и влаги, сильно снижает мощность электрического импульса, приложенного к искровому зазору. Поэтому напряжение импульса на электродах свечи тоже падает, и его не хватает для уверенного пробоя межэлектродного промежутка. Следовательно, чем выше напряжение искрообразования, тем меньше ток импульса, а система зажигания чувствительнее к различным загрязнениям.

Причины неисправности катушек зажигания

Катушка зажигания является обычным элементом электрической системы автомобиля, который не лишен недостатков. Надежность этой детали позволяет часто ее эксплуатировать в течение всего срока использования авто без необходимости замены, но при неблагоприятных условиях, ее выход возможен по многим причинам. Наиболее часто это происходит из-за естественного износа, электрического пробоя или перегрева.

Естественный износ

В процессе эксплуатации катушка зажигания может генерировать миллиарды электрических импульсов напряжением в десятки киловольт. Такая работа не проходит даром для «здоровья» элемента и его внутренние элементы начинают деградировать.

Катушка зажигания работает в условиях повышенной вибрации. Жестко закрепленная на кузове деталь постоянно подвергается во время движения автомобиля этому негативному воздействию. Чем в более тяжелых дорожных условиях используется транспортное средство, тем больше вероятность выхода катушки зажигания из строя по естественным причинам.

Прямые механические воздействия на корпус катушки также могут существенно сократить срок эксплуатации этой детали. Ударам высоковольтный трансформатор может подвергаться во время ремонта автомобиля, дорожно-транспортного происшествия или в результате падения тяжелых предметов при открытом капоте.

Электрический пробой

При электрическом пробое катушка зажигания может полностью выйти из строя. В нормальных условиях эксплуатации межвитковая изоляция обладает значительным сопротивлением, чтобы предотвратить разряд даже высокого напряжения. Если герметичность катушки зажигания нарушена, то влага, попадающая внутрь детали, может привести к электрическому пробою.

При механических повреждениях с изменением геометрии корпуса возможно сдавливание обмоток. Сокращение расстояния между витками также может вызывать разрядные явления.

Перегрев

Во время эксплуатации на деталь негативно влияет повышенная температура окружающего воздуха. Катушка нагревается в процессе эксплуатации, кроме того, изделие находится в подкапотном пространстве, в котором также установлен двигатель внутреннего сгорания, излучающий значительное количество тепла. Если использование автомобиля осуществляется в жарком климате, то риск выхода детали из строя существенно увеличивается по причине перегрева.

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

  • классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
  • двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
  • индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

https://youtube.com/watch?v=4wHGBUx6x3M

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
