Подготовка
На этапе предварительной подготовки владелец автомобиля разрабатывает схему подключения усилителя с учетом расположения штатного оборудования. Если в конструкции автомобиля будут установлены дополнительные громкоговорители (например, сабвуфер или высокочастотные динамики), необходимо продумать методику монтажа устройств. Исходя из полученных данных, владелец автомобиля приобретает кабели питания, межблочные шнуры с тюльпанами, дополнительные элементы декора и прочие детали, необходимые при установке усилительного оборудования.
Провода
Чтобы подсоединить усилок к бортовой сети автомобиля, нужен специальный кабель, рассчитанный на ток, потребляемый дополнительным оборудованием. Шнур подбирается, исходя из мощности установленных компонентов с учетом дополнительных тепловых потерь (до 30%). Например, при коммутации 2-канального усилителя с номинальной мощностью 200 Вт следует учитывать тепловые нагрузки, которые составляют около 60 Вт. Полученное значение мощности требует использовать кабель, рассчитанный на 21,6 А (рекомендуется сделать запас по прочности еще на 10-15%).
Для расчета сечения провода существуют специальные таблицы, отображающие зависимость диаметра кабеля от передаваемого тока. Для монтажа следует использовать шнур с медной жилой, не разрушающейся при вибрационных нагрузках
При покупке кабеля следует обратить внимание на толщину и характеристики изоляции, поскольку материалы низкого качества самопроизвольно растрескиваются при снижении температуры до -15°С
Предохранитель
В цепи питания усилителя в авто необходимо установить предохранитель, предотвращающий воспламенение изделия при коротком замыкании (например, из-за разрушения изоляции кабелей питания). В конструкции оборудования предусмотрены штатные элементы защиты, дополнительная вставка располагается около клеммы аккумулятора. Чтобы правильно подключить автомобильный усилитель, необходимо применять предохранители с номиналом не более 50 А.
Межблочный кабель
Смонтированный усилитель нужно подключить к головному устройству специальным межблочным кабелем, оборудованным защитой из металлической сетки. Экран снижает вероятность появления помех, возникающих при работе системы зажигания и электронных компонентов автомобиля. Не рекомендуется прокладывать коммутационные шнуры вблизи штатных блоков управления и электрических двигателей, установленных в климатической установке транспортного средства.
Подключение усилителя мостом
Сегодня разберем такую интересную возможность увеличения мощности, как подключение усилителя мостом и как подключить 2 усилителя аналогичным способом. В таком режиме один канал работает за плюс (+) а другой за минус (-), от чего в 2-2,5 раза увеличивается мощность. Результат будет зависеть от питания системы и модели усилителя.
Чаще такой режим работы используется для сабвуфера, как для самого требовательного к мощности элемента. Подключить в мост можно как два канала усилителя, так и два отдельных моноблока.
Мостовое подключение двух каналов
Итак, для мостового подключения двух каналов одного усилителя нужно с одного взять плюс (+), а с другого минус (-). Для двух и четырех канальных усилителей схемы не отличаются.
Мостовое подключение 2х канальника
Мостовое подключение 4х канальника
В принципе, подключение усилителя мостом не сложная операция, для этого не нужно никаких перемычек или дополнительных соединений. Плюсовой провод от сабвуфера подключаете к плюсовой клемме (+) одного канала, а минусовой, соответственно, к минусовой (-) второго.
Предварительно убедитесь, что ваш усилитель поддерживает мостовое включение.
Как подключить четырехканальный усилитель
Необходимо проверить, способен ли усилитель автомобильного звука функционировать в мостовом режиме перед тем, как подключить 4 колонки к нему. В противном случае звук будет искаженным либо устройство быстро выйдет из строя после включения из-за перегрева, вызванного чрезмерной нагрузкой. Если подключение четырехканального усилителя выполнено неправильно, то колонки будут воспроизводить не сумму, а разность сигнала стереоканалов.
Сопротивление подключаемых к одному каналу громкоговорителей и сабвуфера не должно быть ниже, чем рабочее сопротивление, на которое рассчитан усилок. В противном случае устройство тоже будет перегружаться, что приведет к перегреву и быстрому выходу аппарата из строя. Выбор схемы подключения зависит от наличия и количества динамиков.
Если выходная мощность автомобильного усилителя превышает 400 Вт, то для защиты от перепадов напряжения питания следует параллельно клеммам питания подключить специальный конденсатор. Номинал предохранителя, необходимого для защиты питания, — 35 А. Чем выше выходная мощность усилителя, тем больший ток должен выдерживать предохранитель.
К магнитоле
Схема подключения 4-канального усилителя зависит от количества линейных выходов на автомагнитоле. Если на головном устройстве имеется специальный выход под сабвуфер, то он должен соединяться с соответствующим входом на аппарате. Чтобы подключить четырехканальный усилитель к двухканальной магнитоле, необходимо использовать разветвители. Иначе звук будет воспроизводиться только 1 парой.
Подключение 4х-канального усилителя к магнитоле с 4 выходами осуществляется с помощью 2 пар межблочных кабелей, оснащенных коннекторами RCA. Линейный выход передних каналов головного устройства подсоединяется к коннекторам, обозначенным буквами A и B. Сигнал задних каналов подводится к гнездам C и D. Если на головном устройстве нет линейных RCA-выходов, то можно подать сигнал от магнитолы к усилку с выходов высокого уровня, к которым подключаются колонки.
К динамикам
Подключение 4х-канального усилителя к 4 динамикам осуществляется следующим образом:
- Вначале следует соединить параллельно динамики, расположенные по левому борту автомобиля. Это можно сделать недалеко от устройства после того, как была проложена акустическая проводка.
- Затем один из проводов подсоединяется к положительной клемме первого канала на усилителе, а другой — к отрицательной второго канала. В результате мощность звука будет в 2 раза выше, чем при стандартном способе подключения.
- Таким же образом подключается вторая пара динамиков, установленных на правом борту. Стоит учитывать, что при таком способе присоединения громкость передних и задних акустических динамиков будет изменяться одновременно. Возможность регулировать стереобаланс между левым и правым бортом останется. Это можно сделать с помощью элементов управления как на усилке, так и на автомагнитоле.

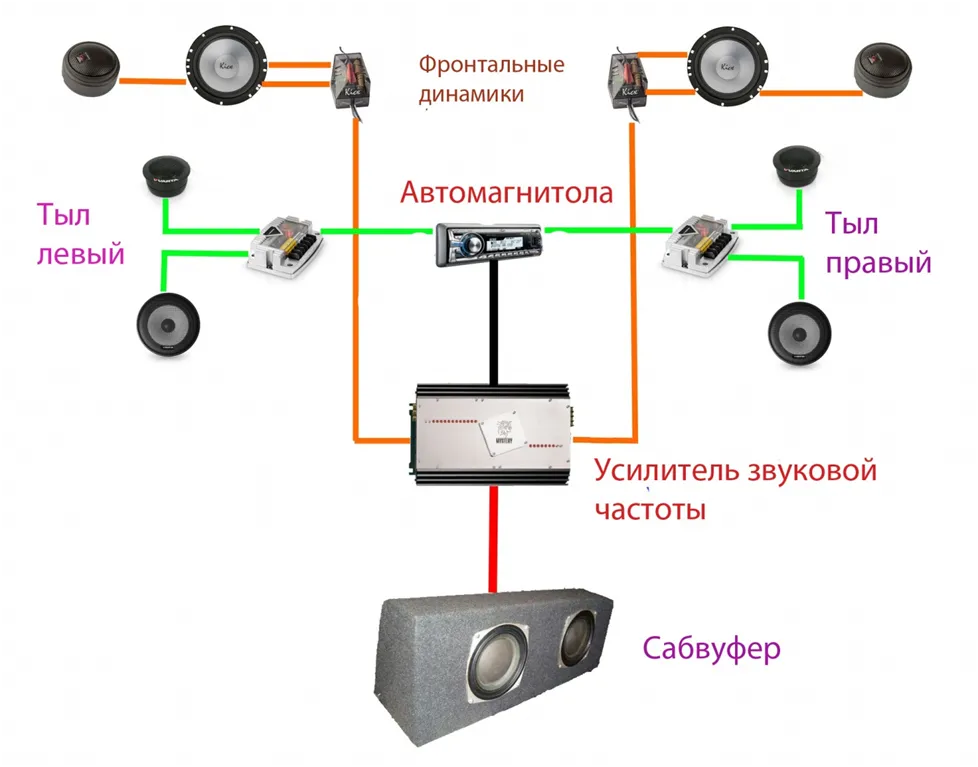

Если надо подключить 4 колонки к усилителю и сабвуфер, то можно воспользоваться следующей схемой мостового соединения: низкочастотный динамик подсоединяется к первой паре выходных каналов, а широкополосные громкоговорители — ко второй. Необходимо учитывать, что в обоих случаях сопротивление акустики становится вдвое меньше из-за параллельного соединения.
Если динамики по отдельности имеют импеданс 8 Ом, то усилитель должен быть рассчитан на 4-омную нагрузку. Если сопротивление громкоговорителей составляет 4 Ом, то это устройство должно выдержать нагрузку в 2 Ом в мостовом режиме.
К 4х-канальному усилителю можно также подсоединить 8 колонок, например, в автобусе или другом крупном транспортном средстве. Подключение методом мостования в этом случае отличается большей сложностью. Необходимо внимательно следить за правильностью соединений. Каждая пара проверяется на фазировку, чтобы добиться естественной и качественной звукопередачи. Сначала потребуется соединять динамики параллельно по 2 штуки. В результате получатся 4 пары колонок.
Затем берутся 2 сделанные ранее пары колонок и соединяются последовательно друг с другом. Точно таким же образом осуществляется сборка 2 остальных пар. В результате получатся 2 акустические системы, состоящие из 4 динамиков. Каждая из них подключается к четырехканальному усилителю по мостовой схеме. Стоит учитывать, что устройство должно быть рассчитано на работу с 4-омной нагрузкой. Также в этом случае нельзя будет подключить сабвуфер.
Как подключить четырехканальный усилитель
Важно убедиться, что автомобильный усилитель способен работать в мостовом режиме, прежде чем подключать к нему 4 динамика. В противном случае звук будет искажен или устройство быстро выйдет из строя при включении из-за перегрева, вызванного перегрузкой

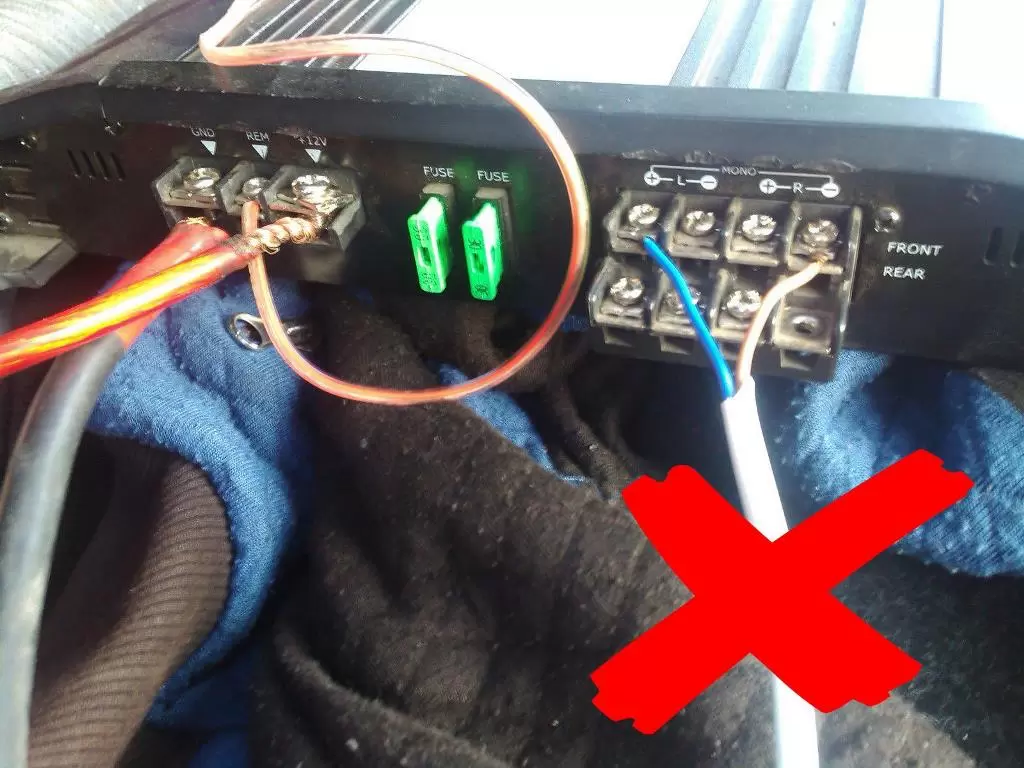

Если 4-канальный усилитель подключен неправильно, колонки будут воспроизводить разницу стереоканалов, а не сумму сигналов.
Импеданс динамиков и сабвуфера, подключенных к одному каналу, не должен быть ниже рабочего импеданса, для которого был разработан усилитель. В противном случае устройство также будет перегружено, что приведет к его перегреву и быстрому выходу из строя. Выбор схемы подключения зависит от наличия и количества выступающих.
Если выходная мощность автомобильного усилителя превышает 400 Вт, параллельно усилителям мощности необходимо подключить специальный конденсатор для защиты от колебаний напряжения питания. Номинал предохранителя, необходимого для защиты источника питания, составляет 35 A. Чем выше выходная мощность усилителя, тем больший ток должен выдерживать предохранитель.
К магнитоле
Схема подключения 4-канального усилителя зависит от количества линейных гнезд на автомобильном радиоприемнике. Если основное устройство имеет специальный выход для сабвуфера, подключите его к соответствующему входу на устройстве. Чтобы подключить 4-канальный усилитель к 2-канальному автомобильному радиоприемнику, используйте разветвители. В противном случае только 1 пара будет воспроизводить звук.
Для подключения 4-канального усилителя к головному устройству с 4 выходами используйте 2 пары соединительных кабелей с разъемами RCA. Линейные выходы фронтальных каналов основного блока подключены к разъемам с маркировкой A и B. Тыловые каналы подключаются к разъемам C и D. Если основное устройство не имеет линейных гнезд RCA, вы можете подключить основное устройство к усилителю с выходов высокого уровня, к которым подключены динамики.
К динамикам
Чтобы подключить 4-канальный усилитель к 4 динамикам, выполните следующие действия:
Если вы хотите подключить к усилителю 4 колонки и сабвуфер, можно использовать следующую схему мостового подключения: низкочастотная колонка подключается к первой паре выходных каналов, а широкополосные колонки — ко второй паре
Обратите внимание, что в обоих случаях импеданс динамиков уменьшается вдвое из-за параллельного соединения
Если динамики по отдельности имеют импеданс 8 Ом, усилитель должен быть рассчитан на нагрузку 4 Ом. Если импеданс колонок составляет 4 Ом, устройство должно справляться с нагрузкой 2 Ом в мостовом режиме.
Также возможно подключение 8 колонок к 4-канальному усилителю, например, в автобусе или другом большом транспортном средстве. В этом случае мостовое соединение является более сложным
Необходимо обратить внимание на правильность соединений. Каждая пара проверяется на фазировку для обеспечения естественного и качественного воспроизведения звука
Первоначально колонки необходимо подключить параллельными парами по 2 штуки в каждой. Это позволит создать 4 пары динамиков.
Затем две пары динамиков последовательно соединяются друг с другом. Соберите оставшиеся 2 пары точно таким же образом. В результате получается двухколоночная система, состоящая из 4 динамиков. Каждый из них подключен к четырехканальному усилителю по мостовой схеме. Стоит помнить, что устройство должно быть рассчитано на работу с нагрузкой 4 Ом. Сабвуфер в этом случае также не может быть подключен.
Подключение усилителя к аккумулятору
Питание — фундамент системы, оно влияет на сохранность компонентов и на качество их звучания
Поэтому очень важно ответственно подойти к его подключению
Проводка
Перед тем как подключить усилитель нужно выбрать толщину питающего кабеля, она должна соответствовать количеству потребляемого тока. В мануалах вряд ли не найдете значения потребляемой мощности, так как для нее нет общепринятой методики измерения и поэтому придется посчитать самостоятельно
Обратите внимание, что данные для расчета нужно брать от минимального сопротивления, в котором может работать усилитель, например если: выходная мощность для 2 Ом: 240 Вт х 2,
а выходная мощность для4 Ом: 160 Вт х 2 — берем240. Допустим у вас двухканальный усилитель с номинальной мощностью 2 х 240 Ватт — складываем каналы 240 + 240 = 480 Вт — общая мощность.
Эти 480 Вт умножаем на 2, потому что потребляемую мощность принимают удвоенной от выходной из-за большой неравномерности и скачков потребления: 480 * 2= 960 Вт.
Теперь полученную мощность делим на напряжение в бортовой сети автомобиля — 14.4 В (подразумеваем заведенную машину) и находим потребляемое напряжение: 960 / 14,4 = 66,7 Ампер.
Используем табличку для подбора сечения кабеля:
Соотносим потребляемое напряжение с длиной проводки (если тянуть до багажника, то это обычно до 5 метров) — получаем необходимое сечение 2 Ga (сокр. от American Wire Gauge — американская мера сечения проводов).
Важно — первая таблица актуальна только для медных проводов. Если у вас алюминий покрытый сверху медью (как правило во всех готовых наборах для подключения) делайте запас 35 — 40%
Предохранитель
Силовая проводка автомобильной системы это объект представляющий пожароопасность, поэтому к плюсовому проводу обязателен предохранитель, который в случае повышения напряжения и нагрева провода при коротком замыкании расплавится и обесточит систему. Не путайте с предохранителями в усилителях!
Важно правильно подобрать его номинал, чтобы он не душил питание и не плавился понапрасну, но в то же время перегорал раньше проводки, иначе смысл защиты пропадет
Типы предохранителей (слева направо): AGU, ANL, mini ANL
AGU обычно имеют номинал до 80 Ампер и устанавливаются в колбы. ANL предохранители доходят до 300 Ампер, для их установки используют различные варианты футляров. Mini ANL как правило не используются для защиты основной проводки, а устанавливаются в дистрибьюторах питания для разведения кабелей.
Виды держателей, (слева направо): колба, футляр, автомат, дистрибьютор
Отдельно нужно отметить автомат, который не содержит предохранителя как такого, а отключается сам от превышения напряжения. Не смотря на удобный функционал, не пользуется большим доверием среди любителей автозвука, есть мнение что в некоторых случаях он может не успеть отключиться и «прикипеть».
Устанавливать предохранитель или автомат рекомендуется не дальше 20 см. от плюсовой клеммы. Смысл в том, что участок провода до предохранителя не защищен и по этому чем он короче — тем лучше.
Внешний усилитель в автомобиле: для чего нужен, как устроен и работает
Устанавливая другой усилитель (внешний), повышается не только качество звука, но и мощность самого звукового сигнала. Основное назначение устройства заключается в усилении поступающего на него от магнитолы сигнала без искажений. Сигнал малой амплитуды, поступающий от магнитолы на вход усилителя, на выходе увеличивается до определенного значения, необходимого для нормальной работы динамиков.
Еще усилитель можно подключить к сабвуферу, это позволит оптимально настроить аудиосистему автомобиля, так как входной и входной сигналы отличаются только мощностью.
Также подключение через кроссовер позволяет воспринимать звук лучше на всех диапазонах частоты. Как показывает практика, напряжение в 14.2 В, обеспечивающие максимальную мощность усилителя, не всегда соответствует напряжению бортовой сети автомобиля.
По этой причине возникает необходимость установки электролитических конденсаторов большой емкости, которые накапливая необходимый заряд при пиковой нагрузке, не допускают «проседания».
Конструкция любого усилителя, причем независимо от количества каналов (1-6) и от способа усиления (аналоговый и цифровой сигналы), состоит из трех основных узлов:
- Входная схема — «чувствительность» входного узла должна соответствовать уровню подаваемого с магнитолы сигнала (любой источник звука имеет свой уровень выходного напряжения). Несоответствие уровней может привести к искажению сигнала на выходе;
- БП (блок питания) – преобразовывает (увеличивает) напряжение поступающие от аккумулятора автомобиля (АКБ). Использование в БП трансформатора позволяет контролировать и повышать напряжение питания;
- Выходной каскад (ВК) – усиливает сигнал, подающийся на динамические головки. Одним из основных элементов ВК является транзистор большой мощности, который, работая в режиме ключа, обеспечивает подачу большого напряжения с БП на выход усилительного устройства посредством преобразования напряжения с блока питания.
Подключение усилителя — процедура не самая простая, но и не сложная. Для начала нужно определиться с выбором усилителя, потом с местом его установки, затем подключить его к магнитоле, сабвуферу и колонкам. При этом нужно четко следовать инструкциям.
Количество предлагаемых сегодня на рынке усилителей достаточно велико. Все они классифицируются по способу усиления, их два: цифровой D и аналоговый (AB), также есть отличия по количеству каналов.
Краткая характеристика устройств разной классификации по количеству каналов:
- 1-но канальный усилитель применяется в основном для сабвуферов. Тип усиления с номинальной нагрузкой 2Ом (специальный регулятор звука позволяет настроить под себя аудиосистему);
- 2-х канальный усилитель позволяет реализовать подключение двух динамических головок с большой мощностью;
- 3-х канальный (довольно редко встречающийся);
- 4-х канальный позволяет использование в двухканальном режиме, подключение к сабвуферу либо подключение четырех динамиков (возможность подключения сабвуфера и двух динамиков);
- 5-ти канальный УМ – подключение четырех динамиков и одного сабвуфера;
- 6-ти канальный УМ используется редко, поскольку быстро разряжает АКБ автомобиля (подключение четырех динамиков и одного сабвуфера).

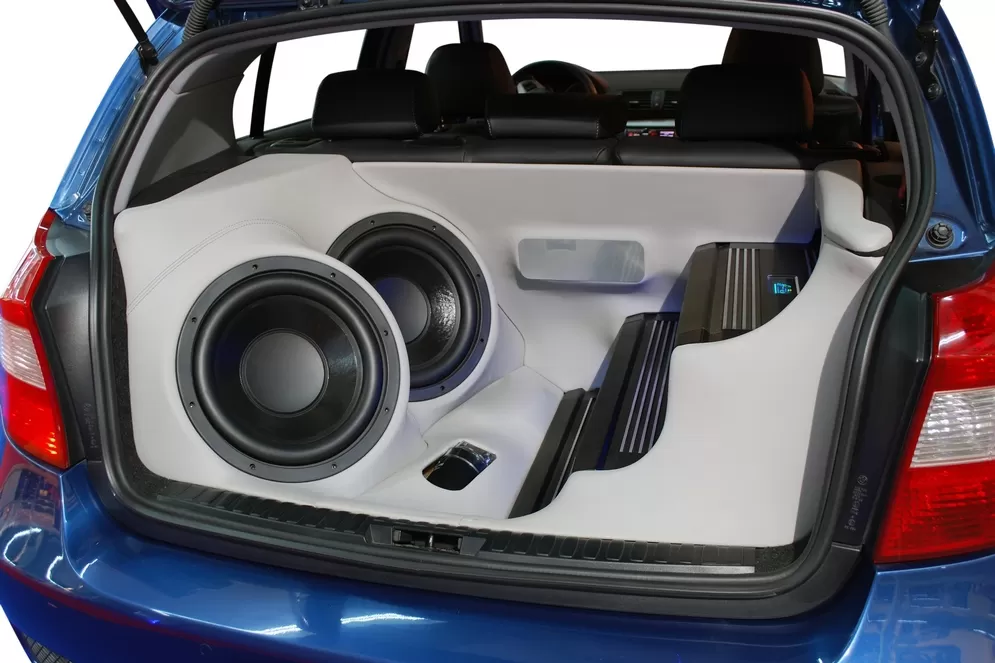

Подключение саба через усилок
Как правильно подключить сабвуфер через усилитель с несколькими каналами. Для того чтобы получить полноценное и качественное звучание недостаточно использовать одноканальный блок низкой частоты. В этом случае только басовый канал сможет обеспечить хорошую выходную мощность. При этом громкость и качество воспроизведения чрез штатную акустику будет заметно хуже. Оптимальным решением будет использование УНЧ с несколькими каналами. В этом случае подключить сабвуфер в машину через усилитель можно через один из каналов, а остальные будут использоваться для работы на фронтальные и тыловые громкоговорители.Для того чтобы обеспечить чёткое разделение всего звукового диапазона на отдельные полосы частот, акустические системы автомобиля стыкуются с усилителем через фильтры — кроссоверы. В этом случае высокие частоты передаются твиттерами, средние частоты отрабатываются через широкополосные динамики, а глубокие и насыщенные басы воспроизводятся сабвуфером через усилитель.
Сабвуфер к усилителю подключается акустическим кабелем, который должен иметь как можно меньшее сопротивление. Этот провод должен быть медным и многожильным. Подключение усилителя и сабвуфера к магнитоле осуществляется межблочным кабелем
Поскольку через него передаётся слаботочный сигнал его сечение не так важно, как сечение питающих проводов и кабелей для подключения динамика
Зачем необходим усилитель к магнитоле в машине
Как правило, водители, приобретшие хорошую дорогую магнитолу, выкручивая звук на «максимум» или просто повышая громкость до нужного уровня, сталкиваются с одной проблемой — колонки начинают издавать странные шумы, шуршание и шипение. Связано это с тем, что штатный встроенный в автомобиль сабвуфер не справляется со сложной музыкальной системой.
Или даже водитель отдельно приобрёл не дешёвые китайские, а хорошие, мощные динамики. Поставив их в машину и поездив немного, он всё равно будет разочарован — аппаратура «хрипит».
Проблема остаётся актуальной даже когда речь идёт о таких брендах как Pioneer или Teye. К сожалению или к счастью, динамики здесь совершенно ни при чём. Дело в том, что для хорошего звучания на них необходимо подавать достаточно сильный сигнал, а любая магнитола, даже самая качественная и дорогая, как правило, подаёт его слабее, чем нужно.
Несмотря на указанные на упаковке значения, мощность подаваемых сигналов будет меньше, так как производители указывают максимальное, а не среднее значение.
В действительно же магнитола достигает мощности в 15-18 Вт, из-за чего появляются искажения минимум в 10 %. Их и воспроизводят динамики.
Усилитель нужен для хорошего звука
Автоусилитель (моноблок) — это прибор, максимально снижающий количество помех и за счёт этого улучшающий звук в салоне. Он призван усилить мощность сигнала магнитолы, чтобы на динамики поступал достаточно хороший и качественный, ничем не искажённый звук.
Многие производители предполагают обязательное подключение усилителя к магнитоле и закладывают это в систему при создании, делая внутренний блок музыкального прибора не слишком сильным, а колонки — чувствительными.
Вот почему важно подключение автомобильного усилителя. Провода для усилителя
