Электрические подогреватели двигателя: принцип работы и монтаж

Проточный подогреватель с помпой — установка

В принципе, с помпой все проще, потому что не надо вдаваться в законы физики — помпа делает свое дело, причем, очень хорошо, чаще всего стоит насос производительностью порядка 700 л в час.

Ошибки при установке проточного нагревателя

1.

Параллель с печкой. Ни один проточный нагреватель не имеет обратного клапана, поэтому ставить его параллельно с печкой категорически нельзя, потому что жидкость будет циркулировать не через радиатор, а через подогреватель. Если больше нет вариантов, надо поставить хотя бы один кран либо на вход, либо на выход подогрева.

2.

Выходной патрубок должен быть строго вверху. То есть, его надо разворачивать так, патрубки стояли по вертикальной оси. Это нужно, чтобы помпа могла выгнать воздух, иначе ТЭН сгорит.

3.

Этот момент, скорее, носит рекомендательный характер. Не стоит разворачивать насос подогревателя против циркуляции жидкости в двигателе. Это значит, что подогрев, установленный в обратку печки, должен толкать воду в помпу, а не в радиатор. Это нужно для того, чтобы случайно не запустить двигатель с работающим подогревом.

Представляете, что будет с радиатором печки или просто патрубком, если, в него начнут качать одновременно две помпы?

Это простейшие вещи, которые должен знать каждый автолюбитель. Подписывайтесь на канал, чтобы знать. Ну и поставьте палец вверх, мне будет приятно.

Источник

Топливные подогреватели

4. Теплостар ПЛАНАР-44D-24-GP-S

В комплекте с этим устройством поставляется все необходимое для грамотной установки и надежной работы аппарата. С его помощью удается обеспечить не только качественный прогрев двигателя даже в самые холодные дни, но и добиться комфортной температуры салона и кузовного пространства транспортного средства.

Данную модель зачастую приобретают владельцы автобусов, фургонов, легковых и грузовых машин, которые активно используются в холодное время года. Корпус надежный, прочный, выдерживает значительные температурные перепады и прочие физические нагрузки. Все разъемы здесь полностью герметичные, камера сгорания уникальная, она производится по уникальной технологии, а самим аппаратом можно управлять при помощи комплектного пульта дистанционного управления.

Преимущества:

• Аппарат легок в монтаже;
• При необходимости его легко разобрать;
• Эффективно прогревает как двигатель, так и салон транспортного средства;
• Вполне адекватная стоимость.

Недостатки:

Топливный насос, если он сильно изношен, нередко дает сбои из-за использования такого аппарата.

Теплостар ПЛАНАР-44D-24-GP-S

3. АТК ПТ-570

Рассчитан, главным образом, на двигатели, работающие на дизельном горючем. С его помощью удается не допустить парафинизацию топлива, которая зачастую происходит при сильных морозах. Установка подогревателя позволит продолжать движение вне зависимости от погодных условий. Подключается аппарат непосредственно к системе охлаждения транспортного средства, оборудование не требует технического обслуживания. При необходимости аппарат можно врезать непосредственно в топливную магистраль, причем это не требует каких бы то ни было серьезных усилий и навыков.

Покупатели в своих отзывах отмечают, что аппарат отличается простой конструкцией, его не нужно подключать к бортовой электросети транспортного средства. При помощи этого устройства можно прогреть двигатель до температуры 40-50 градусов, что позволяет сэкономить порядка 10% топлива.

Преимущества:

• Качественно прогревает мотор, не допуская парафинизации горючего;
• Легко установить своими силами;
• Продолжительный срок службы;
• Не нуждается в специальном техническом обслуживании.

Недостатки:

Используется только на дизельных двигателях.

АТК ПТ-570

2. ЭПТФ-150 Я (ЯМЗ)

Модель является одной из наиболее дешевых на российском рынке. Аппарат можно использовать как на дизельных, так и на бензиновых моторах. В первом случае устройство не допускает парафинизации горючего, во втором обеспечивает быстрое прохождение топлива через систему фильтров. Подогрев топлива в значительной степени облегчает запуск двигателя, расширяет его возможности. В частности, улучшается проходимость за счет повышения мощности мотора. Этот подогреватель размещается внутри самого топливного фильтра, поэтому горючее, а через него и мотор будут нагреваться очень быстро.

Встроить этот аппарат в бортовую электросистему машины тоже достаточно просто. Еще одним важным отличительным моментом является возможность использования летнего дизельного топлива вместо зимней солярки.

Преимущества:

• Можно устанавливать на бензиновые и дизельные моторы;
• Минимизирует осадок от топлива;
• Подключить к энергосистеме машины сумеет даже неопытный пользователь;
• При использовании этого подогревателя в двигатель можно заливать даже летний тип солярки.

Недостатки:

Если разрядится аккумулятор, воспользоваться подогревателем вряд ли удастся.

ЭПТФ-150 Я (ЯМЗ)

1. НОМАКОН ПП-101 12В

В лидерах этой части обзора лучших подогревателей двигателя находится электрический аппарат проточного типа, при помощи которого удается обеспечить непрерывный маршевый подогрев. Устанавливают устройство перед фильтром тонкой очистки – подобное решение позволяет избавиться от мельчайших частиц осадка, парафинов. Аппарат обеспечивает качественную фильтруемость горючего.

Температурный режим работы настраивается в случае необходимости – подобный параметр будет зависеть от расхода топлива и его степени прогрева. Такое решение позволяет добиться экономии энергии из электросети машины.

Преимущества:

• Отлично подойдет для бензиновых и дизельных моторов;
• Эффективно прогревает топливо;
• Незначительный расход заряда автомобильного аккумулятора;
• Приемлемая стоимость;
• Обеспечение полноценной фильтрации топлива.

Недостатки:

Далеко не во всех моделях машин можно легко добраться до топливного фильтра.

НОМАКОН ПП-101 12В

Виды предпусковых подогревателей двигателя

Для начала давайте определимся с тем, что такое предпусковой подогреватель двигателя. Это специальное устройство, подогревающее жидкость в системе охлаждения автомобиля (антифриз) и облегчающее запуск двигателя при низких температурах.

Необходимость в предпусковом подогреве отпадает, если авто постоянно ночует в теплом гараже, а также, если зима в регионе мягкая и температура редко опускается ниже -5 °С.

Предпусковые подогреватели принципиально отличаются вариантами исполнения и источниками питания, и делятся на две категории:

1. Электрические предпусковые подогреватели двигателя – это устройства, работающие от внешнего источника электроэнергии. Они просты, поэтому имеют невысокую стоимость, а подключаются, как правило, к обычной бытовой розетке с напряжением 220В.
2. Автономные предпусковые подогреватели двигателя имеют более сложную конструкцию, а цена на них заметно выше, чем на электрические. Они питаются либо из топливного системы автомобиля, либо имеют собственный бак для топлива.

Электрические предпусковые подогреватели двигателя

Электрический предпусковой подогреватель двигателя устроен довольно просто. Его конструкция представляет собой вольфрамовую спираль, помещенную в блок цилиндров. Подогреватель подключается к обыкновенной розетке с напряжением 220В, в результате чего спираль нагревается и подогревает охлаждающую жидкость.

В зависимости от сложности и цены, электрический предпусковой подогреватель может быть укомплектован дополнительными опциями:

• устройством для подзарядки аккумуляторной батареи;
• вентилятором;
• таймером-терморегулятором;
• пультом дистанционного управления.

Цена электрического подогревателя двигателя на 220В во многом зависит от наличия или отсутствия определенных функций.

К недостаткам электрических подогревателей двигателя можно отнести высокое потребление электроэнергии. Не стоит удивляться, если всего за одну ночь подогреватель накрутит на счетчике дополнительные 10 кВт/ч.

Что касается производителей, то самой востребованной в нашей стране является продукция норвежской компании Defa.

Автономные предпусковые подогреватели двигателя

Автономный предпусковой подогреватель двигателя намного удобней электрического, так как он не привязывает водителя к розетке 220В. Принцип его работы основан на идее естественной циркуляции жидкости (термосифон).

Это значит, что прогревшийся в нём антифриз поднимается вверх (по закону физики об уменьшении плотности нагретого вещества), выходит из подогревателя и попадает в систему охлаждения двигателя. Там он остывает и снова поступает в подогреватель. Вот так образуется замкнутый цикл.

Впервые подобные механизмы появились в Скандинавии и некоторых других северных странах. Постепенно они попали и в Россию. Главная задача такой техники – поддерживать постоянную температуру тосола на отметке ≈20 °С.

Монтаж автономного подогревателя осуществляется одним из 2-х способов:

1. Подключением к системе электропитания авто;
2. Подключением к системе охлаждения.

Тип двигателя (бензиновый или дизельный) не играет никой роли.

Принцип работы автономного подогревателя двигателя достаточно прост:

• в небольшую камеру сгорания подается воздушно-топливная смесь, которая в последствии воспламеняется от свечи;
• полые стенки камеры сгорания являются теплообменником (по ним циркулирует антифриз);
• в результате сгорания топлива антифриз в теплообменнике нагревается до необходимой температуры;
• после подогрева насос подает теплый антифриз в малый контур системы охлаждения двигателя.

Достоинством автономного подогревателя двигателя является то, что кроме облегчения запуска мотора, он обеспечивает практически моментальный обогрев салона автомобиля, а также оттаивание стекол. Монтаж такой установки возможен практически в любое удобное место под капотом.

Самыми популярными производителями автономных подогревателей являются компании Webasto и Eberspacher. Они изготавливают подогреватели как для дизельных двигателей, так и для бензиновых моторов.

Кроме стандартных функций, в списке доступных опций для автономных моделей значатся:

• таймер-терморегулятор;
• пульт дистанционного управления;
• подключение управления к мобильному телефону.

Как работает предпусковой подогреватель двигателя

Логичный вопрос, как работает подогреватель двигателя если сам двигатель не работает? Неужели от пальчиковых батареек? Нет. Электрические (зависимые) обогреватели двигателя работают от 220 Вольт. Кроме них есть автономные тепловые и жидкостные подогреватели.

Электрические подогреватели двигателя

Здесь всё просто. Уходя вечером из гаража, вы включаете устройство в розетку и утром получаете прогретый двигатель. Все просто, если e вас есть гараж, в нём есть электричество, и зачем в тёплом гараже заранее прогревать двигатель?

Тепловые подогреватели двигателя

По сути это термосы, в которых накапливается вода при работе двигателя. В тёплом состоянии вода находится до двух суток.

Жидкостной подогреватель двигателя

Самое серьезное устройство, автономно работающее на топливе автомобиля. Запускается от топлива. Имеет камеру сгорания и тепловой контур. Теплоноситель прогреется в собственном теплообменнике и поступает в разогретом виде в систему охлаждения автомобиля.

Преимущества данного типа в автономности и высокой эффективности. На фото вы видите лидера предпусковых подогревателей компании Webasto. Стоит почти на всех на всех автомашинах класса «люкс».

Подогреватель двигателя 220В: принцип работы, основные преимущества и особенности

Итак, среди электрических подогревателей самым эффективным является устройство, работающее от розетки. С одной стороны, такой тип не обеспечивает автономности.Однако с другой, если рядом с автомобилем имеется розетка (например, на стоянке, в гараже или не отапливаемом паркинге), тогда электрический подогрев двигателя 220 В станет лучшим решением в качестве предпускового подогрева.

Прежде всего, цена такого устройства заметно ниже по сравнению с автономными отопителями и подогревателями типа Вебасто или Гидроник. Второе, приборы при подключении к бытовой сети не потребляют слишком много электричества, что дешевле автозапуска (в плане затрат на топливо). Третье, подогреватель двигателя 220в с помпой позволяет быстро прогреть двигатель, что значительно упрощает запуск и последующую эксплуатацию автомобиля.

Также подогреватель двигателя 220В позволяет сократить расход бензина на прогрев, снизить интенсивность износа деталей ДВС, способен обеспечить гарантированный запуск двигателя в сильные холода.

Что касается работы, такой нагреватель подогревает охлаждающую жидкость двигателя за счет установки термоэлемента. Если просто, ОЖ циркулирует по малому кругу, куда также вмонтирован нагревательный элемент. За циркуляцию антифриза при неработающем двигателе отвечает помпа, являющаяся составным элементом подогревателя.

Как только жидкость прогреется до нужной температуры, специальное термореле отключит подогреватель от сети. Это позволяет избежать перегрева ОЖ, а также дает возможность оставить автомобиль в гараже или паркинге на время стоянки.

Получается, предпусковые подогреватели двигателя с помпой, которые наиболее востребованы, фактически работают следующим образом:

1. встроенный ТЭН нагревает антифриз или тосол внутри двигателя (электро подогреватель работает от бытовой сети);
2. помпа принудительно прогоняет ОЖ по малому кругу рубашки охлаждения;
3. весь процесс повторяется до полного прогрева двигателя;
4. с учетом того, что предпусковой подогреватель оснащен термостатом, нагрев отключается после того, как антифриз прогреется до заданной температуры.

Сегодня купить предпусковой подогреватель данного типа не составляет труда. Однако следует отдавать предпочтение проверенным решениям, так как на рынке есть откровенно дешевые изделия, надежность и эффективность работы которых ставится под сомнение.

На практике, спросом пользуются предпусковые подогреватели Defa, подогреватель Старт-М, Северс-М, Электростарт, Лунфей и т.д. Например, DEFA WarmUp отличается простотой и надежностью, однако цена данного импортного устройства достаточно высокая по сравнению с отечественными или менее известными аналогами.

Обратите внимание, подогревательные элементы данного типа изготавливают под двигатели разных авто. При этом следует учитывать, что нагреватель устанавливается в заглушки двигателя

Фактически, термоэлемент, стоящий в заглушке, подогревает охлаждающую жидкость. После тепло отдается на сам ДВС, также прогревается моторное масло. Результат — легкий холодный запуск силовой установки, отсутствие износа мотора, так как масло разжижается и хорошо прокачивается, минимальная нагрузка на АКБ и стартер, подача теплого воздуха в салон авто в первые секунды после пуска или при включении печки с заглушенным ДВС.

Что касается подогревателей, одни устройства имеют расширенную функциональность (например, пульт управления и модуль для управления системой в комплекте), тогда как другие комплекты могут отличаться простотой. Также есть системы с помпой или подогреватель без насоса для прокачки ОЖ (без помпы с принудительной прокачкой).

Например, при подключении в розетку 220В, охлаждающая жидкость нагревается в корпусе нагревателя, затем при помощи клапана (по причине разности давления) удается реализовать направленную циркуляцию антифриза или ТОСОЛа через нагреватель и систему охлаждения ДВС.

При этом снова обращаем внимание на то, что не следует останавливать свой выбор на самых дешевых решениях неизвестных производителей. Дело в том, что некоторые предпусковые подогреватели (например,  дешевые китайские системы) отличаются низким качеством комплектующих

Само собой, страдает не только надежность и эффективность, но и безопасность. Отмечены случаи, когда терморегулятор не срабатывал, что приводило к поломкам подогревателя, перегревам антифриза и т.д.

Лучшие электрические предпусковые подогреватели двигателя

Электрические экземпляры интегрированы в систему охлаждения и нагревают охлаждающую жидкость во время работы. Они работают от сети с напряжением 220 В, а значит, для их включения нужен доступ к розетке. Устройства подходят только тем, у кого есть гараж.

Отопители, работающие от сети, нагревают только двигатель, а в салоне остается прохладно до тех пор, пока автомобиль не заведется и не сработает порядок отопления. За полчаса приборы способны нагреть теплоноситель до температуры 50-90°С.

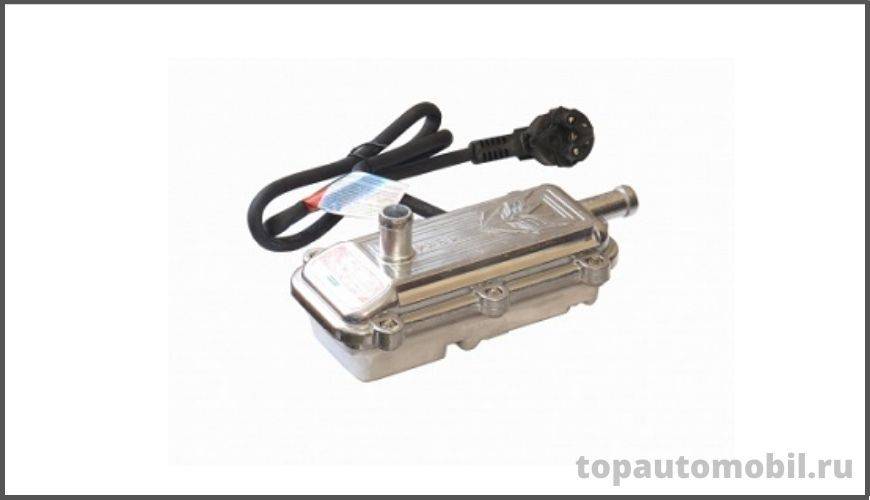

Лунфэй 3 кВт

Устройство помещено в надежный алюминиевый корпус, а нагревательный элемент защищен от внешней среды. Основным рабочим прибором является жидкостный насос с бесщеточным электродвигателем, главное достоинство которого – высокий уровень надежности.

Лунфэй 3 кВт
Мне нравитсяНе нравится

Установка имеет хорошую степень защиты и возможность регулировки уровня нагрева. Тепловое реле автоматически отключает механизм при достижении температуры 65-70°С.

Также имеется обратный термовыключатель. Он расположен в малом кругу системы охлаждения агрегата. Функция заключается в принудительном нагреве антифриза с последующим его обметанием по большому кругу. Это позволяет электронагревателю подготовить мотор к запуску за считанные минуты. Эта модель пользуется большой популярностью у автомобилистов, проживающих в северных широтах.

Преимущества:

• Высокая эффективность работы
• Возможна самостоятельная установка
• Обеспечивает максимальную скорость прогрева
• Неприхотлив в обслуживании.

Из недостатков можно отметить лишь то, что для работы ему требуется сеть 220 В.

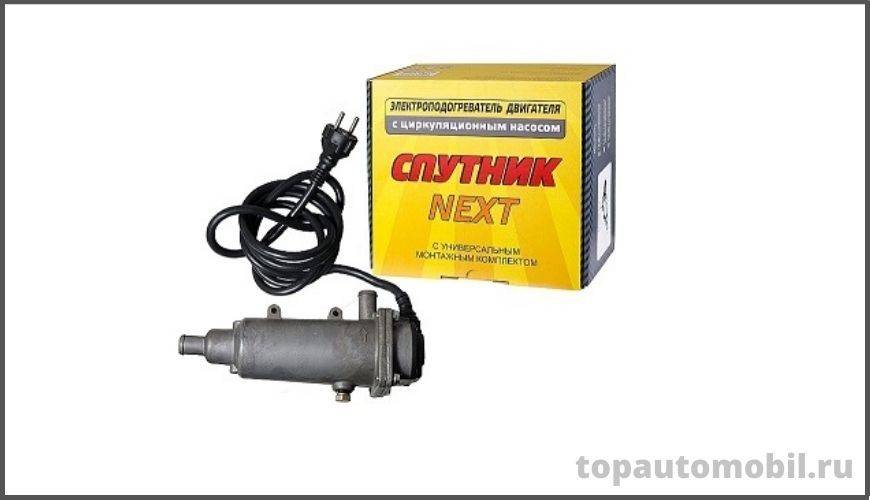

Спутник NEXT 1,5 кВт с насосом

Отличный выбор как для легковых, так и для грузовых машин. Предпусковой подогреватель подходит для прогрева автомобилей отечественного и иностранного производства с любым типом ДВС. Благодаря ему силовая установка запустится со 100% вероятностью, при этом снизится расход топлива, а срок службы деталей двигателя увеличится.

Спутник NEXT 1,5 кВт с насосом
Мне нравитсяНе нравится

Установке требуется от 20 до 60 минут, чтобы подготовить движок к запуску. Время зависит от температуры воздуха и мощности мотора. Авто прогревается максимально равномерно без перепадов. Монтаж конструкции предельно прост, не нужно искать самую низкую точку в системе, так как циркуляция запускается не за счет разницы градусов, а за счет встроенного насоса.

Преимущества:

• Высокая надежность и эффективность
• Равномерный прогрев ДВС
• Подготовка машины к запуску не занимает много времени
• Цена доступная
• Хорошее качество сборки.

Из недостатков стоит отметить достаточно большие размеры аппарата, из-за чего он поместится не под каждым капотом.

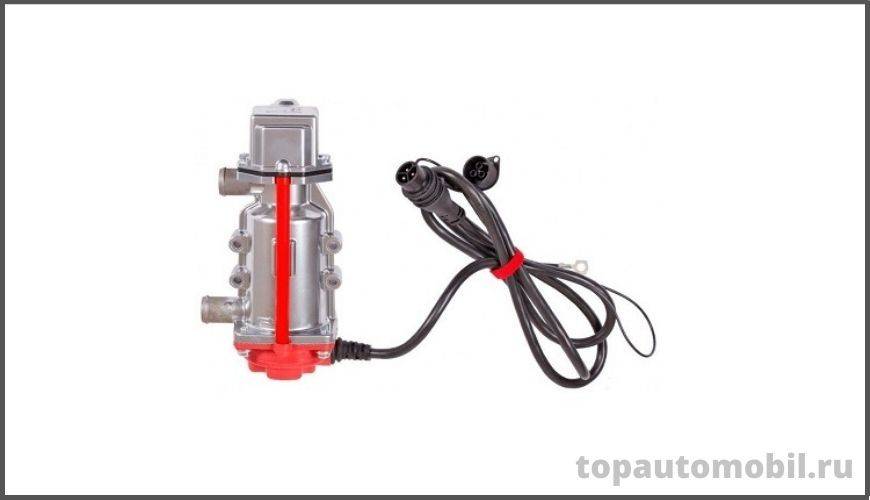

Северс+ с помпой 2 кВт

Очень мощное устройство, способное подготовить двигатели легковых и грузовых автомобилей к запуску даже в самые сильные морозы. Корпус абсолютно герметичен, внутри него установлен высокоэффективный нагревательный элемент. Это полностью исключает попадание теплоносителя в электрическую часть механизма. Гарантийный срок производителя составляет 2 года.

Северс+ с помпой 2 кВт
Мне нравитсяНе нравится

Конструкция нагревателя имеет ротор магнитного типа, что сводит к минимуму возможность протечек. Для снижения коэффициента трения рабочее колесо не снабжено уплотнениями. Прибор может поддерживать заданные параметры и имеет длительный срок службы. Время подготовки транспорта к запуску зависит от температуры окружающей среды и мощности движка.

Преимущества:

• Универсальность – используется на всех видах транспорта
• Надежная защита от перегрев
• Легко устанавливается самостоятельно
• Высокая надежность и эффективность
• Удобный набор автоматических режимов.

Из недостатков стоит отметить необходимость грамотного подбора места для установки, так как устройство очень мощное.

Рассмотрим 2 способа установки подогревателя Лунфэй

Врезать лунфей можно двумя способами, параллельным и последовательным

Какой же выбрать? Мы обратим внимание на достоинства и недостатки в каждого из них, а вы выбирайте какой вам ближе и рациональнее

— Параллельный способ установки Лунфэя

Параллельная установка предпускового подогревателя Лунфей считается более трудоемкой по отношению к последовательной. За счет освобождения малого круга обращения антифриза от сопротивления подогревателя. Условия монтажа при этом способе с вашей стороны должны подкрепиться технической умелостью и обьёмом определённых знаний по гидродинамике и автослесарничеству.

Трудности возникающие при монтировании:

• Откуда осуществлять входящий ток Охлаждающей Жидкости – рекомендуется место около нижней позиции уровня линии жидкости охлаждения;
• поиск, выбор или возможность изготовления необходимых для монтажа патрубков и тройников в новой системе;
• понимание и учитывание нюанса, что при способе паралельной установки и воздействие на малый круг охлаждения происходит падение давления жидкости, которая падает в отопителе салона ТС и вследствии этого понижается температура отопления. Как правило чтобы этого избежать ставят дополнительный кран или клапан;

Четыре схемы установки подогревателя параллельным способом:

Способ № 1

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан.

Способ № 2

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан; 11 — сливная пробка.

Способ № 3

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан.

Способ № 4

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан; 11 — сливная пробка.

— Последовательный способ установки Лунфэя

Данный способ представляет собой «встраивание» подогревателя Лунфэй как дополнительной линии (трубы) оснащенной тэном и насосом.

• Определить вход и выход шлангов отопителя салона.
• Выбор места установки подогревателя и рассчет необходимого расстояния для шлангов;
• Слив охлаждающей жидкост из системы охлаждения;
• Сьём шланг транспортирующего ОЖ к двигателю, к отопителю салона; Установка подготовленных шлангов (двух) к освобожденным выводам ОЖ;
• Закрепление к ним подогревателя ЛУНФЭЙ;
• Заполнение системы охлаждения жидкостью;

Внимание: проверьте, чтобы вся система охлаждения была заполнена ОЖ. Подогреватель может выйти из строя при наличии завоздушивания

После того как вся ОЖ заполнила систему охлаждения, двигателю необходимо работать некоторое время и затем можно эксплуатировать подогреватель. При прогретом двигателе струи воздуха из отопителя должны быть горячими!

Достоинства и недостатки

C одной стороны — это простота установки и использования, а с другой создается небольшое сопротивление потоку охлаждающей жидкости при работе двигателя

Важно не упустить момент и отслеживать, чтобы в течении работы подогревателя был открыт крантик «Печки» — простыми словами, регулятор уровня температуры в салоне стоял на максимуме

Ещё немного о Лунфее

Подогреватели Лунфей созданы несколько лет назад. Поставляясь на еврорынок и западный авторынки проявили себя отличнейшим образом. Когда дошла очередь поставок до России, их представили на ежегодной 18-ой Международной выставке запчастей, автокомпонентов и оборудования «MIMS Automechanika Moscow 2014».

Зимнее время является довольно проблематичным для эксплуатации автомобилей. В данный период смазывающие вещества, технические жидкости и топливо имеют повышенную вязкость в связи с понижением окружающей температуры. Чтобы привести их к оптимальному состоянию рекомендуется использовать предпусковой подогреватель двигателя 220В.

Подобная практика позволит снизить силовую нагрузку на сопрягающиеся элементы конструкции. Двигатель будет запускаться быстрее, а также уменьшится активный износ деталей. Установка подогревателя двигателя 220В рекомендуется со времени, когда окружающая температура снизится до +10 С. Наличие дополнительного обогревательного узла позволит запускать мотор уже прогретым.

Схема установки

Чтобы разобраться какой котел от 220В выбрать из всего разнообразия модельного ряда на рынке, важно учесть такие факторы:

• котел от 220В со специализированным покрытием;
• котел без точек закипания, чтобы не образовывались отложения;
• дешевый котел плохо сочетается с агрессивной средой антифриза.

Котел производится с такой градацией по мощности:

• 1,5 кВт – для двигателя 16кл;
• 1,0 кВт – для двигателя 8кл;
• 0,5 кВт – для использования на стоянке для регулярного подогрева двигателя.

Наглядный пример

Период для подогрева подбирается индивидуально, экспериментируя и выбирая. Решающие факторы:

• разновидность двигателя;
• номинальная мощность котла;
• температура воздуха окружающей среды.

Сейчас котлы выпускают из пластмассы квадратной формы.

Приобрести котел можно на сайтах производителя, в специализированных торговых точках или на авторынке.

За счет широкого ассортимента и множества моделей устройство подбирается для легковых и грузовых автомобилей, внедорожников.

Устанавливается котел в специальном отделе двигателя. В более ранних авто такое место не предусмотрено.

Производителями предпускового подогревателя в инструкции регламентируется процесс и схема его установки. Процедура установки простая, ее выполняют и своими силами. Что для этого нужно:

• приобрести тосол;
• яма;
• два часа времени.

В зависимости от компании производителя у схемы установки несколько вариаций. Установка выполняется:

• с монтажом в блок – сложность установки, но больший КПД работы прибора;
• как отдельное устройство – в нижней точке системы для охлаждения, врезается в кольцо малого круга.

Наглядная схема установки котла:

• монтируется электрический подогреватель к цилиндрам на спецскобы;
• вынимают автоматический датчик температуры;
• подсоединяют штуцер;
• ввинчивают в штуцер температурный датчик;
• снимают сливную пробку;
• вворачивают отвод для шланга для подачи тосола;
• на оба шланга ставят хомуты.

Схема установки содержит и вариант, при котором выход от подогревателя в тройник. Для этого разрезают верхний патрубок радиатора. Тогда охлаждающая жидкость идет в блок на выход в котел. В этом случае головка сильно нагреется, а блок будет теплый.

Иногда используют метод подключения противоположный, при котором выход из нагревателя идет в блок. Охлаждающая жидкость – горячая, с меньшей плотностью, ей проще пройти в сечение переходника. При этом варианте блок слишком нагреется, в отличие от головки, а во время запуска двигателя его рабочая температура не опускается.

Для данного вида моделей предзапускных электрических нагревателей, в соответствии с местоположением термостата и сливного отверстия на моторе, используется один из видов схем установки:

• поступательный метод;
• параллельный способ.

Параллельный способ предполагает не использование меньшего из оборотов циркуляции охлаждающего вещества от сопротивляемости самого подогревателя. Схема эффективно выполняется несколькими решениями.

Термодатчик на верхнем патрубке, нет крана для слива:

• отбор и вброс тосола с патрубка обратки через тройничный диск;
• отбор охлаждающего средства с нижнего шланга радиатора, вброс в трубку печки;
• отбор с патрубка обратки, вброс через тройник в верхний патрубок.

Термодатчик на нижнем элементе, на блоке есть кран для слива:

• отбор средства со сливного крана через штуцер, вброс – в блок двигателя;
• отбор с нижнего трубки радиатора, вброс в блок;
• отбор из блока, вброс в верхний патрубок через тройничный элемент.

Ход монтажа:

• определяют подающий и отбирающий шланги согласно инструкции;
• выбирают место и рассчитывают расстояние для обоих шлангов;
• сливают охлаждающее средство;
• снимают трубки, идущие к печке;
• устанавливают уже готовые шланги;
• к свободным краям шлангов фиксируют подогреватель;
• заполняют полость тосолом.

Мнения владельцев

Отзывы о «Газелях» с двигателями «Камминз» показывают, что многие приобрели эту машину из-за желания иметь именно дизель. Некоторых смущало производство в Китае, но, учитывая репутацию американской фирмы, они все же приобрели автомобиль. Покупатели не разочарованы, мотор оправдал их ожидания. Отрицательных отзывов мало, в некоторых честно указывается, что та или иная проблема возникла из-за неправильной эксплуатации.

Владельцы новых «Газелей» с «Камминз» описывают первые впечатления, в которых отмечают, что авто не уступает иномаркам аналогичного класса, а стоит значительно дешевле

Обращают внимание на хорошую тягу двигателя, невысокие уровни шума и вибраций даже после холодного запуска. После небольшого срока эксплуатации (месяц, два) пишут об отсутствии подтеков масла и охлаждающей жидкости

У двигателя нет ослабевших креплений, состояние прекрасное.
