Диагностика двигателя по свечам зажигания

О чем говорит состояние свечей

Всегда обращайте внимание на цвет электрода

Ниже мы привели наиболее распространенные способы определить состояние двигателя по свечам зажигания, а также выявить неполадки некоторых других систем автомобиля.

Рисунок 1. Рабочая свеча, выкрученная из правильно работающего мотора. Цвет центрального электрода – светло-коричневый, практически нет нагара и иных отложений, а также следов масла.

Рисунок 2. Черный бархатистый нагар. Чаще это говорит о переобогащении смеси из-за неправильно настроенного карбюратора или инжектора, либо о том, что в автомобиле засорился воздушный фильтр.

Рисунок 3. Светло-серый или белый электрод. В этом случае смесь в мотор, скорее всего, подается обедненная. Если ничего не предпринимать, в результате можно получить перегрев свечи либо камеры сгорания, что нередко приводит к прогару клапанов.

Рисунок 4. Красноватый цвет электрода. Говорит о том, что мотор длительное время работает на топливе с большим количеством металлосодержащих присадок (в основном марганцевых). Такой налет проводит ток легче, чем электроды свечи. Это приводит к тому, что свеча перестает работать.

Рисунок 5. Хорошо заметные следы масла на резьбе. Это может быть следствием плохого состояния маслоотражательных колпачков. В таком моторе зачастую повышенный расход масла. Также сразу после пуска из выхлопной трубы валит синеватый дым, а двигатель подтраивает, но по мере прогрева мотора, «симптомы» исчезают.

Обращайте внимание также на наличие следов масла и бензина

Рисунок 6. Эта свеча была извлечена из нерабочего цилиндра. Юбка центрального электрода, собственно, как и он сам покрыта слоем масла с вкраплениями несгоревшего бензина, а также частичками разрушений, которые произошли в цилиндре. Причиной может быть разрушение клапана или перегородки между поршневыми кольцами. Такой двигатель будет «троить» постоянно, а расход топлива значительно возрастет. Решение однозначно – капитальный ремонт мотора.

Проверка свечей зажигания на искру

Чтобы проверить свечу зажигания на искру нужно поочередно отсоединять высоковольтные провода, которые соединяют свечи и прерыватель-распределитель. Делать это нужно на заведенной машине. После снятия провода прислушайтесь к работе двигателя. Если работа мотора не изменилась, тогда это значит, что удалось найти вышедший из строя элемент. В случае, когда после отсоединения мотор начинает работать еще менее стабильно, проверку необходимо продолжить.

Следующий способ проверки искры на свечах зажигания состоит в том, что необходимо снять высоковольтный провод, после чего свечу зажигания выкручивают. Затем свечу вставляют обратно в колпачок бронепровода и подносят к блоку цилиндров. В результате на свече должна появиться отчетливо заметная искра, которая будет сопровождаться характерным треском. Данный способ позволяет продиагностировать работу системы зажигания, провод и свечу.

Добавим, что мультиметром правильнее проверять высоковольтные провода зажигания. Данный прибор способен измерить сопротивление провода, после чего его следует сравнить с номинальным. Падение напряжения укажет на необходимость замены бронепровода.

Еще одним способом является проверка свечей зажигания «пистолетом». Такой «пистолет» для проверки свечей является проверочным стендом, который имеется у продавцов свечей. Указанное оборудование позволяет проверить свечи зажигания под давлением, то есть частично имитируется их условия работы в двигателе.

Проверка свечи на стенде осуществляется следующим образом:

свеча зажигания вставляется в паз;
затем на нее надевается специальный колпачок;
затем остается нажать на курок «пистолета» для проверки свечей;

Появление искры на электродах и загорание сигнальной лампочки с высокой долей вероятности указывает на исправность свечи зажигания, хотя полной работоспособности данный способ проверки гарантировать не может. Дело в том, что давление на стенде и в двигателе отличается. По этой причине ранее проверенная на стенде свеча зажигания с хорошей искрой все равно может не работать после установки на мотор. Если же свеча изначально не работает на стенде, тогда данный элемент следует заменить по причине очевидной неисправности.

Нагар – это норма или неисправность?

В идеале нагара быть не должно, допустим только небольшой налет, делающий свечи немного черными, но не более того.

Керамический изолятор должен оставаться практически чистым, максимально, что может быть – он станет немного сероватым. На работоспособность это не влияет.

Проблема появляется, если поверхность покрывается толстым черным слоем, маслянистым нагаром или налетом красного цвета.

Причин обрастания свечей сажей может быть несколько:

Неисправность системы питания.
Неправильная работы системы зажигания.
Выход из строя свечей.
Попадание в цилиндр масла через маслосъемные кольца или изношенные сальники клапанов.
Некачественный бензин или содержащий присадки из частиц металла (за красный нагар отвечают они).

В случае плохого бензина проблема решается просто – залейте нормальное топливо и через 2-3 сотни километров пробега свечи очистят себя сами.

Обычно неприятность с топливом возникают на определенных заправках и решаются она простой сменой места постоянной заправки.

Но вот в других случаях нужно искать причину отложения копоти, т.к. чистка поможет недолго и вскоре сажа появится снова.

Но, даже если вы нашли причину и исправили, загрязненные свечи нужно почистить, с нагаром они работают гораздо хуже, снижая эффективность на 10-15%.

Так происходит из-за того, что нагар выступает как сопротивление, снижая мощность искры.

Как результат, топливно-воздушная смесь хуже поджигается и может сгорать не полностью, что приводит к тому, что:

Снижается динамика, машина начинает разгонятбся менее охотно, чем раньше.
Растет расход горючего примерно на 3-5%, это немного, но затраты на топливо вырастают, что неприятно.
Увеличивается выброс СО2 и других вредных выбросов.
Двигатель начинает неровно работать на холостом ходу, ощущение обычно такое, будто он вот-вот заглохнет.
Провалы при нажатии педали акселератора, вместо разгона, она начинает дергаться, не развивает нужных оборотов.

С учетом того, что бензин у нас не самый лучший, желательно очищать свечи каждые 10-15 тысяч километров.

Это обойдется гораздо дешевле, чем покупать новый комплект, тем более что даже никелевые свечи хорошего качества сейчас изрядно подросли в цене.

Диагностика по свечам зажигания устраняем первопричину

Все свечи разом из строя обычно не выходят. Обычно причиной перебоев является одна-две провинившихся свечи. Поэтому первой мерой диагностики является найти ту, которая перестала работать.

Срок службы свечей зажигания для обычных автомобилей, эксплуатирующихся в тяжёлых условиях (Например, на дорогах России, Украины) соответствует пробегу в 25-35 000 км. То есть, при частой эксплуатации транспортного средства, проводить замену свечей нужно минимум 2 раза в год – перед началом весеннего сезона и вначале сентября.

Однако характеристика свечей зажигания одинакова не для всех машин, например, система зажигания ВАЗ слишком горяча и имеет слишком мощный искровый разряд. Для их водителей обыденна проблема, что нет искры с катушки зажигания. На таких моделях электроды, свечи, катушки быстро разрушаются и требуют замены через каждые 15 000 км.

Выполнить проверку свечей зажигания сможет даже блондинка из анекдотов, поэтому отговорка: «я не знаю, как проверить свечу зажигания», — не может восприниматься серьёзно.

Простые способы проверки свечей зажигания

Как проверить свечи зажигания самому, давайте рассмотрим разные способы. Наиболее простой способ проверить свечи зажигания авто заключается в том, что водитель должен попеременно снимать провод, идущий от свечи зажигания к распределителю. После того, как провод снят необходимо послушать урчание двигателя на холостом ходу. Если его ритм не изменился, значит именно эта свеча вышла из строя и нуждается, либо в ремонте, либо в замене.

Следует сразу сказать, что заменить проще, чем ремонтировать. С другой стороны, свечи часто выходят из строя из-за некачественного бензина или неграмотной изначальной установки. Так как не у всех есть прибор для проверки свечей зажигания, опишем способы проверки системы, не требующие его использования.

Второй способ не менее прост и эффективен. Снимаем провод от самой свечи и приближаем её к блоку цилиндров. По получившейся искре можем судить о том, хорошо ли работает система зажигания.

Неровная работа двигателя может быть связана с трещиной в изоляции проводов. Поэтому нужно проверить их целостность. Выключите автомобиль и внимательно, желательно с лупой, осмотрите высоковольтные провода. Найдя трещину можно просто замотать провод изолентой. Хотя лучше сразу его заменить.

Причина износа свечей зажигания – выбрасывать нельзя, почистить!

Если свеча зажигания не проработала и месяца, а уже стала причиной перебоев в работе двигателя – стоит задуматься. И постараться найти причину такого положения дел. Иначе придётся постоянно возиться с автомобилем, у которого попеременно начнёт выходить из строя то одна, то другая деталь. А с двигателем шутки плохи!

Причина может крыться в:

чрезмерных нагрузках, которым подвергается двигатель автомобиля;
неудачном монтаже: неправильно выставлен зазор в свечах зажигания, свеча не подходит по разъёму или слишком слабая для данной машины;
используется бензин и масло низкого качества;
допускается сильное загрязнение свечей.

Выставлять зазор между электродами необходимо с той же частотой, как и проводить полную замену свеч. Регулировка проводится методом подгибания боковых электродов с помощью цилиндрического щупа или кусочка проволоки.

А вот свечи необходимо не только менять, но и хотя бы изредка чистить. Чистка осуществляется двумя способами: механический и химический.

Механический предполагает использование острых предметов для снятия нагара со свечи, однако при этом характеристика свечей зажигания может быть ухудшена. Поскольку металл оставляет царапины, которые впоследствии начинают сильнее и быстрее нагреваться. Поэтому чистить нужно аккуратно – завернув отвёртку или шило в кусок ткани.

Химический способ эффективнее, но дольше. Свеча обезжиривается, промывается в бензине, высушивается и на полчаса погружается в раствор ацетата аммония. После чего свечу нужно почистить капроновой нитью или мягкой, волосяной щёткой, высушить и установить на место. Не забыв при этом отрегулировать зазор в свечах зажигания!

Обслуживание свечей зажигания

Обслуживание свечей зажигания предполагает регулярную диагностику, очистку и замену. Проверять состояние электродов нужно не реже чем раз в 5-8 тыс. км.

В зависимости от режима работы ДВС менять свечи зажигания нужно через каждые 30-80 тыс. км. Покупка бюджетной запчасти или высокие нагрузки на двигатель могут сократить срок службы до 10-15 тыс. км. Для ремонта системы зажигания нужно вывинтить все свечи, поставить новые на место требующих замены и очистить остальные.

Снять слой отложений с электродов можно следующими методами:

химическим (с помощью специальных кислотных средств);
ультразвуковым;
механическим — пескоструйным (рекомендуется проводить только на СТО).

Прокаливание, воздействие жесткими щетками или ножом приводит к повреждению электрода и ускоряет накопление налета.

После замены или очистки нужно проехать 150-200 км и повторно проверить состояние свечей. Если цвет налета отличается от допустимого, рекомендуется обратиться в сервисный центр.

Другие способы определения состояния двигателя по свечам зажигания

Существуют и другие способы того как определить состояние свечи зажигания. В данном случае идет речь, про проблемы, которые имеются в нарушении функционирования колпачков маслоотражательного типа. В результате, происходит достаточно большая трата масляной жидкости. Характерным признаком становятся следы масла,имеющиеся на резьбе свеч.

К таким относят возникновение «троения» двигателя, очень длительный процесс его запуска, а также выхлопы, имеющие бело-синий цвет. Помимо этого, имеющиеся следы масляной жидкости и не сгоревшее топливо может говорить про проблему связанную с разрушением клапана, а также перегородки, которая разделяет кольца поршневого типа. Отметим, что в данном случае имеется достаточно сильный расход топливной жидкости. Чаще всего, он увеличивается в несколько раз.

В том случае если процесс детонации двигателя будет регулярно происходить длительное время, то может возникнуть ситуация когда произойдет поломка электрода. Таким образом, за данным параметром также необходимо следить. Как можно заметить, при правильном подходе к данному вопросу, процесс определения неисправностей имеющихся в моторном отсеке становится вовсе несложным. Каждый человек должен помнить, что если вовремя определить проблемы, то в будущем не произойдет ситуации когда мотор авто полностью выйдет из строя, а его ремонт будет дорогостоящим.

Внешние признаки неисправных свечей

Основные визуальные характеристики проблем со СЗ:

налет сажи;
маслянистые подтеки;
отложения шлака;
частичное плавление электродов;
механические повреждения корпуса и резьбы;
зазора больше нормы.

Тип постороннего налета с высокой вероятностью определяет неисправность. Далее принять решение о восстановлении, замене одной или нескольких СЗ.

Черный налет сажи

Копоть на поверхности – признак нарушения правильной дозировки топлива в камере сгорания. Вероятны неисправности датчиков и системы впрыска. Проблема часто возникает из-за забитого пылью воздушного фильтра.

Масляные подтеки

Следы смазки на корпусе СЗ указывают на износ поршневых колец. Моторное масло из картера двигателя попадает в цилиндры через поврежденные детали. В машинах с турбокомпрессором смазка на корпусе свечи зажигания может появиться при поломке самого устройства.

Шлаковые, блестящие отложения

Цветной налет на СЗ – это признак использования горючего с присадками. Подобный нагар может появиться в автомобилях с установленным ГБО или при бедной топливной смеси в камере сгорания.

Не выкручиваются свечи зажигания

Отложения обычно имеют выраженный глянцевый блеск, зеленоватый или коричневый оттенок.

Шлаковые отложения из частичек смазочных материалов

Присадки в моторном масле могут образовывать матовый налет на поверхности свечи и электродов. Добавки в смазку – способ улучшить работу двигателя, но при этом они негативно воздействуют на свечи зажигания и поверхность камеры сгорания.

Оплавленный электрод

Плохое качество топлива, неисправности в системе зажигания приводят к перегреву СЗ и цилиндров двигателя. Опасная поломка может привести к спеканию поршневых элементов и выходу из строя ДВС. Необходимо проверить систему зажигания и заменить свечи.

Повышенная изношенность электрода, непригодность заземляющего элемента

Качество топлива влияет на детонацию смеси в цилиндрах двигателя. При превышении температуры изнашивается свеча – растет зазор, разрушаются металлические детали СЗ. Иногда причиной плохой работы заземляющего элемента является отклонения в составе топливной смеси.

Поврежденный разъем

Искрение на плохом контакте высоковольтного кабеля приводит свечи зажигания в негодность. Электрическая дуга разрушает металл, вызывает внешний перегрев. В таком состоянии может прикипеть резьба и оплавиться электроды СЗ.

Разрушение керамики на изоляторе

Материал корпуса свечи зажигания достаточно хрупкий. Поэтому при ударе можно легко повредить изделие. Иногда трещины на СЗ появляются от высокой температуры в камере сгорания. Элементы с поврежденным корпусом заменяют на новые.

Что делать

Если мотор работает или запускается плохо, автомобилистов интересует, как усилить искру на свечах зажигания. Для начала нужно установить причину поломки, проверив указанные ранее узлы и элементы с помощью мультиметра и визуального осмотра. Многие неисправности можно увидеть на глаз.

Нередко улучшить искру помогает простая замена свечей зажигания или накаливания (в зависимости от типа ДВС (бензиновый он или дизельный). Желательно покупать элементы известных производителей средней ценовой категории, остерегаясь подделок. Неисправные свечи часто можно определить по внешнему виду. Кроме того, их замена требуется при следующих симптомах:

Троение двигателя.
Плохой запуск силовой установки, особенно в холодную или влажную погоду.
Белый дым из выхлопной трубы у авто с дизельным мотором.
Снижение динамики машины.
Увеличение расхода топлива.

Сравнение свечей перед их заменой

Стоит отметить, что иногда похожие симптомы наблюдаются и при выходе из строя других деталей автомобиля. Поэтому, если свечи визуально выглядят исправными, лучше проверить другие узлы и элементы. Если самостоятельно определить причину не удалось или замена СЗ не помогла, рекомендуется обратиться в автосервис для профессиональной диагностики.

Мощности искры может не хватать при поломке катушки зажигания или выходе из строя высоковольтных проводов. Поэтому их следует прозвонить мультиметром. Замена данных деталей зачастую помогает усилить искру.

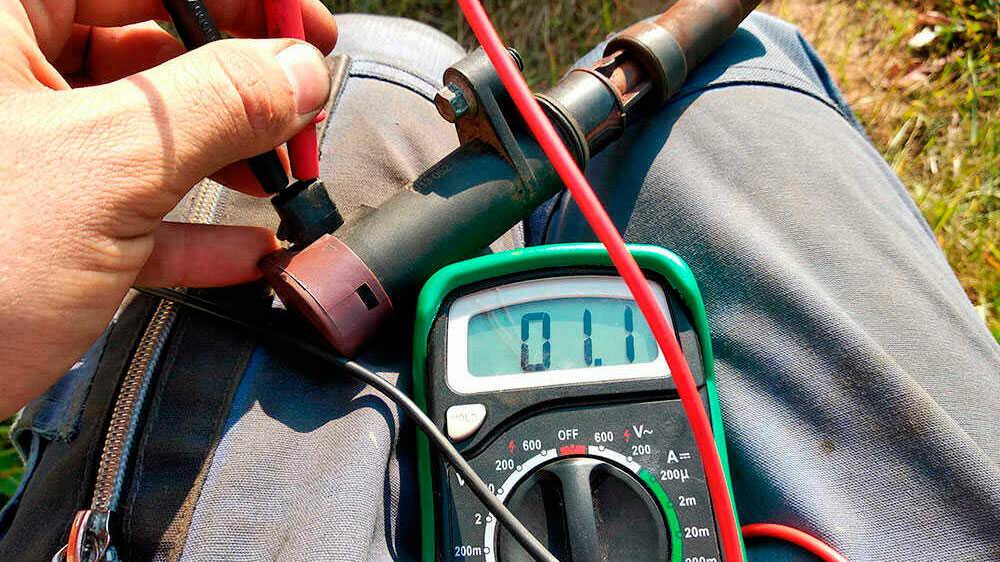

Проверка катушки при помощи мультиметра

Усиление мощности нередко достигается заменой распределителя. Часто решить проблему помогает ремонт цепи низкого напряжения или улучшение проводимости контактов соединений. Для поиска обрыва или замыкания используют мультиметр. Нередко увеличить мощность искры помогает замена или зарядка АКБ зарядным устройством. Всем известно, что слабый аккумулятор не способствует хорошему запуску двигателя, особенно зимой. Поэтому перед холодами его необходимо проверять. Если он старый или плохо заряженный, то следует заменить или зарядить его. Подзарядка может потребоваться и после длительного простоя машины.

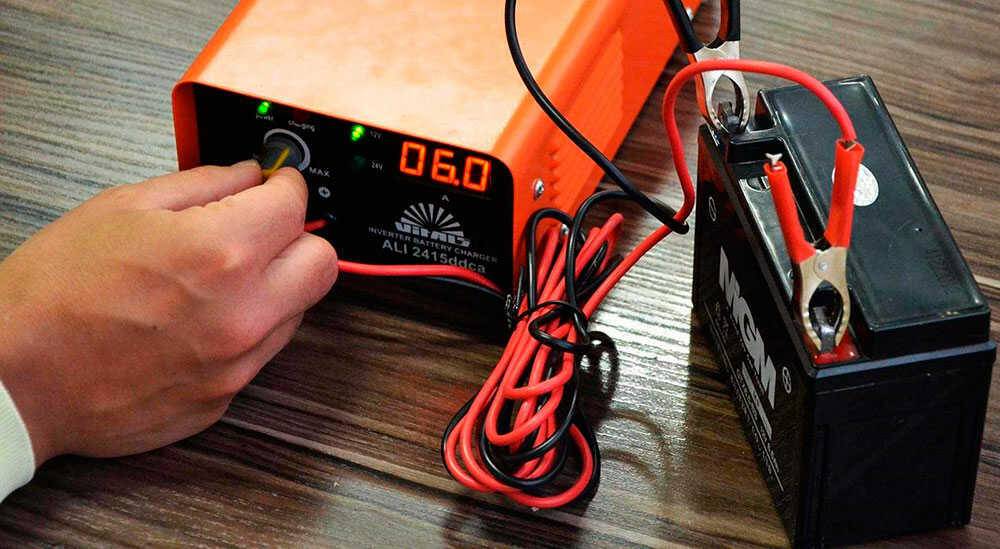

Зарядка АКБ при помощи зарядного устройства

Но иногда, чтобы полностью избавиться от проблемы, необходима лишь доработка свечей зажигания своими руками. Это, прежде всего, актуально для владельцев подержанных отечественных машин или старых недорогих иномарок. Подойдёт данный способ и некоторым экономным автомобилистам. Для такой доработки нужно приобрести:

Высоковольтные провода из меди.
Усилитель искры.
Комплект для установки бесконтактного зажигания (если в автомобиле предусмотрена старая контактная система).
Свечи без резисторов.

Метод состоит из нескольких этапов. Необязательно выполнять все из них. Возможно, кому-то для усиления искры достаточно одного из предложенных решений. Доработка выполняется по следующему алгоритму:

Установить свечи без резисторов. Это должно увеличить количество свободной энергии примерно на 50%.
Поставить высоковольтные провода из меди. Это поможет уменьшить сопротивление в системе. А, значит, искра будет сильнее.
Увеличить расстояние между электродами на свече. После этого желательно испытать её в барокамере под давлением. Желательно выбрать наибольший промежуток, при котором искра стабильна. Это значительно улучшит работу двигателя и его запуск.
Установить на свечу усилитель искры. Этот прибор продаётся в автомагазинах. Он состоит из двух контактных соединений и конденсатора. Один из контактов нужно прикрепить к СЗ, а другой – к высоковольтному проводу. Это повысит температуру искры на свече.
Поставить современную бесконтактную систему зажигания. Она работает стабильнее, чем контактная. Последняя сегодня не используется на новых автомобилях и встречается лишь на машинах, выпущенных сравнительно давно.

Практически все доработки можно выполнить самостоятельно при минимальных знаниях по ремонту и обслуживанию авто. Но, если такой тюнинг своими руками кажется затруднительным, лучше обратиться на СТО, где проблему со слабой искрой решат опытные специалисты. Правда, затраты при этом могут возрасти в несколько раз.

Назначение и устройство свечей зажигания

Устройство свечи зажигания

Задачей свечи зажигания в бензиновом двигателе автомобиля является воспламенение топливно-воздушной смеси в камере сгорания. Детали свечи, находящиеся в камере сгорания, подвергаются высоким термическим, механическим, электрическим нагрузкам, а также химическому воздействию продуктов неполного сгорания топлива. Температура в ней изменяется от 70 до 2500°С, давление газов достигает 50-60 бар, а напряжение на электродах доходит до 20 кВ и выше. Такие жесткие условия работы определяют особенности конструкции свечей и применяемых материалов, так как от бесперебойности искрообразования зависят мощность, топливная экономичность, пусковые свойства двигателей, а также токсичность отработавших газов.

Основными элементами любой свечи зажигания являются металлический корпус, керамический изолятор, электроды и контактный стержень. Корпус имеет резьбу, которая ввинчивается в головку блока цилиндров, шестигранник “под ключ” и специальное покрытие для защиты от коррозии. Опорная поверхность может быть плоской или конической. В первом случае для надежной герметизации свечного отверстия используется уплотнительное кольцо. Материалом изолятора служит высокопрочная керамика. Для предотвращения утечки электричества на его поверхности (в верхней части изолятора) делают кольцевые канавки (барьеры тока) и наносят специальную глазурь, а часть изолятора со стороны камеры сгорания выполняют в форме конуса (называемого тепловым). Внутри керамической части свечи закреплены центральный электрод и контактный стержень, между которыми может быть расположен резистор, подавляющий радиопомехи. Герметизация соединения этих деталей осуществляется токопроводящей стекломассой (стеклогерметиком). Боковой электрод “массы” приварен к корпусу.

Электроды изготавливают из жаростойкого металла или сплава. Для улучшения отвода тепла от теплового конуса центральный электрод может изготавливаться из двух металлов (биметаллический электрод) – центральную часть из меди заключают в жаростойкую оболочку. Биметаллический электрод обладает повышенным ресурсом благодаря тому, что хорошая теплопроводность меди препятствует чрезмерному его нагреву. Это позволяет, помимо улучшения термоэластичности, повысить надежность и долговечность свечи. С целью увеличения срока эксплуатации выпускаются свечи зажигания с несколькими боковыми электродами и тонкоэлектродные с центральным электродом, покрытым слоем платины или иридия. Срок службы свечей зажигания (в зависимости от конструкции) составляет от 30 до 100 тыс. км.

Виды нагара на свечах зажигания

Видео: Диагностика двигателя по состоянию свечей зажигания

https://youtube.com/watch?v=955ageixfoQ

Итак, автомобиль проехал некоторое расстояние (15-20 км), и если после выкручивания свечек обнаружено, что на электродах светло-коричневый, «кирпичный» (цвет красного кирпича), то с двигателем все в порядке – системы функционируют нормально, процессы в камерах сгорания не нарушены.

Но такой оттенок бывает далеко не всегда. Часто после выкручивания обнаруживается, что свечи имеют следующий окрас:

Черный;
Белый;
Красный.

Помимо нагара разных цветов на электродах можно обнаружить следы:

Бензина;
Масла;
Зольного налета;
Эрозии.

И каждое несоответствие нормы имеет свои причины. Поэтому простой осмотр свечек и может помочь в определении неисправности или нарушения работы систем и механизмов, причем еще на раннем этапе и устранить их до появления серьезных проблем.

Причины образования налетов и копоти на свечах

Черный нагар и причины его появления

Как уже отмечено, черный нагар является следствием подачи обогащенной смеси. Но если до выхода силовой установки на оптимальный температурный режим такое соотношение компонентов смеси является нормальным, то обнаружение бархатистых черных отложений на электродах после длительной поездки указывает на появление проблем в работе системы питания. Произойти это может из-за:

неправильной регулировки карбюратора;
сбоя в ЭБУ инжекторного мотора;
неисправностей датчиков (в результате чего блок управления начинает работать в аварийном режиме);
сильного засорения воздушного фильтра.

Таблица, в которой показано, какие бывают нагары на свечах и причины их появления

Белый налет на свечах зажигания

Белый налет на электродах свечей зажигания обеспечивает сильно обедненная смесь. Такое смесеобразование тоже является неправильным, и оно может впоследствии привести к очень серьезным проблемам. Из-за этого происходит нарушение процесса горения, сопровождающееся выделением повышенного тепла. А это приводит к перегреву камеры сгорания, вероятности оплавления электродов и кромок клапанов.

Видео: Свечи зажигания азбука для неопытных и самодиагностика

В карбюраторном двигателе обеднение смеси часто происходит из-за подсоса воздуха в системе питания, в инжекторном же такой нагар дает все тот же сбой в работе ЭБУ. Дополнительно причиной белого цвета свечек может стать некачественный бензин. Такой нагар дают и проблемы в системе зажигания, точнее – несоответствие угла опережения зажигания.

Электроды красного цвета

Нагар красного цвета на свечах – явление не очень частое, и причина его появления кроется в бензине. «Не чистые на руку» поставщики топлива для повышения октанового числа добавляют в бензин присадки на основе металлических соединений (чаще всего – свинца). В процессе сгорания в цилиндрах эти присадки окисляются и оседают в виде нагара красного цвета. При этом происходит нарушение искрообразования свечек, из-за чего появляются перебои в работе силовой установки.

Эти присадки также оказывают негативное воздействие и на другие составные элементы, поэтому при обнаружении такого нагара недостаточно сменить бензин, желательно провести более глубокую диагностику состояния силовой установки с применением специализированного диагностического оборудования.

О чём говорит внешний вид свеч зажигания

В тот момент, когда топливная смесь воспламеняется от искры, на свече появляется нагар. Он может обгорать, но не вся его часть, некоторое количество нагара всё же остаётся, предоставляя автомобилисту возможность судить о работе и состоянии двигателя

Во внимание берётся всё: вид, цвет и количество нагара, состояние электродов

Когда не о чем беспокоиться

Нормальная рабочая свеча может иметь нагар в небольшом количестве. Он может быть похож своим цветом на кофе или быть более светлого оттенка. Никакого намёка относительно наличия масла быть не должно. Электрод должен расходоваться равномерно, на нём и вокруг него повреждений быть не может. Если под капотом вашего авто находятся именно такие свечи, можно только порадоваться за себя. Двигатель находится в прекрасном состоянии, автомобиль потребляет заявленное количество топлива, масло расходуется в нормальном режиме, машина заводится по первому требованию.

Чёрный нагар

На свечах могут образовываться сухие или немного влажные отложения чёрного цвета. В этом случае можно рассматривать несколько вариантов:

топливная смесь чрезмерно обогащённая;
тепловой диапазон свечки недостаточно тёплый;
снизился вакуум или компрессия;
зажигание происходит с опозданием;
искровой зазор больше, чем нужно.

Присутствие влаги в налёте чаще всего вызывается по причине повреждения прокладки на головке с цилиндрического блока. Также можно проверить маслосъёмное кольцо на предмет износа, а газораспределительный механизм — на наличие проблем в работе.

При такой ситуации водитель может ощутить сложности при запуске автомобиля. Чтобы исправить проблемы, о которых свидетельствует зольный нагар, можно выполнить следующие действия:

настроить работу карбюратора, а заодно и воздушной заслонки;
прочистить или заменить воздушный фильтр;
клапаны могут заедать в том случае, если нагар образовался только на одной или двух свечах.

Маслянистый нагар

Состояние двигателя по свечам, поверхность которых покрыта маслянистыми отложениями, определить несложно. Здесь вариантов немного: в камеру сгорания попадает много масла. Причиной такой ситуации может стать высокое содержание масла в картере, изношенное состояние поршневых колец, направляющих втулок на клапанах или гильз на блоке цилиндров. Все эти варианты не подходят для нового двигателя или агрегата, который проходит обкатку. В последних двух случаях замасленные свечи подвергаются соответствующему обслуживанию и становятся пригодными к использованию.

Если же проблемы с двигателем всё-таки присутствуют, то пора бить тревогу и отправлять его на капремонт. Смесь из топлива и масла обязательно должна быть отрегулирована, а свечи заменены на новые.

Свинцовый нагар

Когда свеча перегревается, отложения на её поверхности начинают расплавляться и принимают глянцевый вид с коричневым и даже желтоватым оттенком. Такое явление происходит из-за резкого повышения температурного режима внутри камеры сгорания. Причиной служит неправильный стиль вождения, который связан с резкими ускорениями. Ещё одной причиной служит наличие в топливе присадок с содержанием свинца.

Как следствие, в зажигании будут наблюдаться пропуски. Если причины появления свинцового нагара устранить невозможно, то рекомендуется выбирать свечи с увеличенным холодным диапазоном и сократить время их обслуживания.

Зольный налёт

На теле изолятора и электрода, который служит для заземления, могут образовываться в большом количестве порошкообразные отложения. Их цвет может меняться от белого до жёлтого. Можно предположить, что используемое масло не подходит двигателю или в топливе присутствуют недопустимые присадки.

Такие отложения легко удаляются, даже если они присутствуют в большом количестве. После очистки свечи могут использоваться повторно.

Диагностика инжекторного двигателя по свечам зажигания

По внешнему виду свечей зажигания можно судить о том, какие проблемы в настоящий момент имеет инжекторный двигатель автомобиля. Все его неисправности и неисправности его системы управления напрямую отражаются на состоянии свечей зажигания. По нагару на электродах свечей зажигания можно судить как о состоянии двигателя, так и состоянии самих свечей.

Рассмотрим некоторые, наиболее часто встречающиеся, варианты возникновения различного нагара на свечах зажигания на примере двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099 оборудованного системой впрыска топлива.

Диагностика по свечам зажигания

— Нормальная свеча

Цвет электродов и резьбовой части свечи зажигания коричневый или серовато-желтый (см. фото выше). Износа электродов практически нет, зазор между ними соответствует норме. Свеча по своим характеристикам и калильному числу соответствует двигателю. Система управления инжекторным двигателем работает нормально.

— Свеча с сажевыми отложениями

Сухой черный или темно-серый налет (сухая копоть) на электродах и резьбовой части свечей зажигания говорит о богатой топливной смеси, поступающей в цилиндры двигателя, засоренности форсунок, проблемах с системой зажигания или выходе самой свечи из строя (пробое). При этом двигатель работает с пропусками зажигания, возможен затрудненный запуск и неустойчивый холостой ход, черный дым из глушителя. Следует проверить степень загрязненности воздушного фильтра, исправность датчика температуры охлаждающей жидкости (ДТОЖ), датчика массового расхода воздуха (ДМРВ), датчика кислорода, регулятора ХХ.

— Белый или серый налет на электродах

Свеча не соответствует по калильному числу для данного двигателя («холодная»). Постоянный сильный перегрев двигателя. Возможно неисправен вентилятор системы охлаждения на радиатор или датчик температуры охлаждающей жидкости (ДТОЖ). Обедненная топливная смесь по причине неправильной работы какого-либо датчика ЭСУД (например, датчика кислорода, датчика температуры ОЖ) или регулятора ХХ.

— Замасленные электроды

Электроды и резьбовая часть покрыта маслом. Причиной может служить попадание лишнего моторного масла в камеру сгорания. Масло может попасть из-за изношенных поршневых колец или маслосъмных колпачков, направляющих втулок клапанов. При этом запуск двигателя будет затруднен, возможны пропуски в работе цилиндров, сизый дым из глушителя (постоянно идет — проблемы с кольцами, при перегазовках — с колпачками), подергивания двигателя при работе. В такой ситуации необходим ремонт головки двигателя или его цилиндропоршневой группы. Виновника неисправности можно выявить, проведя замер компрессии в цилиндрах двигателя.

— Металлосодержащий налет

Кирпично-красные отложения окислов железа на изоляторе. Появляются при наличии в бензине металлосодержащих антидетонационных присадок (ферроценов). При работе двигателя на режиме больших нагрузок, при высокой температуре в камерах сгорания окислы железа восстанавливаются в токопроводящие дорожки из чистого железа и замыкают центральный электрод на «массу». Это вызывает пропуски зажигания и как следствие падение мощности и приемистости двигателя, повышенный расход топлива. Возможно скорое разрушение каталитического нейтрализатора из-за превышения в нем температуры при догорании не сгоревшего топлива. Рекомендуется в такой ситуации сменить заправку и свечи (так как такой налет ни чем не удаляется).

— Разрушенный изолятор

Изолятор может быть растрескавшимся или со сколами, что может привести к повреждению поршня. Причина – повышенная детонация в цилиндрах двигателя, неисправный датчик детонации. Возможно, применяется топливо с октановым числом не соответствующим данному двигателю.

Очень часто присутствует сочетание нескольких видов налета. Например, свеча с черным налетом и к тому же замасленная свидетельствует об износе цилиндропоршневой группы или клапанного механизма.Примечания и дополнения — При замене свечей зажигания новыми, рекомендуется устанавливать свечи с характеристиками идентичными старым свечам. Производитель может быть иной.

— Черный и масляный налет со свечи можно удалить прочистив ее металлической щеткой и промыв в бензине. В случае особо сильного загрязнения рекомендуется замачивание свечей в ортофосфорной кислоте или преобразователе ржавчины (содержит ортофосфорную кислоту).

Еще статьи по свечам зажигания

— Проверка искры на свечах зажигания

— Подбор свечей зажигания для карбюраторных и инжекторных двигателей автомобилей ВАЗ

— Проверка и регулировка зазора между электродами свечей зажигания

Большое количество сажи

Если свечи покрыты налетом матового оттенка сухой консистенции, то на лицо неправильная регулировка карбюратора или его неисправность. Черный выхлоп на холостом ходу свидетельствует о неустойчивой работе двигателя. В данном случае неисправности могут быть следующего характера:

Экономайзер не обеспечивает нормальную функциональность,
Жиклер не соответствует номиналу,
Запылен воздушный фильтр,
Заслонка карбюратора прикрыта,
Превышен уровень поплавковой камеры и перелив карбюратора,
Система холостого хода отрегулирована неправильно.

Как по свечам определить состояние двигателя
