Датчик вентилятора охлаждения: устройство, неисправности и ремонт

Диагностика неисправности

Индикатор на панели сигнализирует вам о перегреве (закипании) двигателя, а по внешним признакам нагрев двигателя вполне нормальный, и закипания ничто не предвещает, возможно, просто врет датчик (ДТОЖ). Гораздо хуже ситуация когда двигатель “закипел” индикатор на панели управления показывает нормальную температуру, причина та же самая, только необходимо ждать остывания двигателя и доливать жидкость (хорошо если есть в запасе). Итак:

• Если вы предполагаете, что контролер (ДТОЖ) на вашем авто ваз 2107 дает недостоверные показания о нагреве жидкости в системе охлаждения, то вам необходимо проверить его работу на нагретом двигателе.
• Включаем зажигание, снимаем наконечник провода с измерителя температуры жидкости и замыкаем его на корпус двигателя.
• Если при этом стрелка индикатора нагрева, расположенного на приборной панели отклоняется вправо, вплоть до красной зоны, это означает, что измеритель температуры жидкости системы охлаждения (сокращенно ДТОЖ) неисправен.
• Если не происходит перемещения стрелки, это означает обрыв цепи .

Индикатор температуры (нагрева) жидкости системы охлаждения на панели приборов (Фото внизу) расположен в левой нижней части.

• Белый сектор – холодный двигатель;
• Зеленый сектор – нормальная температура работающего двигателя;
• Красный сектор – двигатель закипел (перегрев).

Инструменты

• Торцовый ключ на 21, либо глубокая головка на 21, подойдет и свечной ключ
• Емкость для слива жидкости из системы охлаждения
• Новый измеритель

Установка нового датчика без слива охлаждающей жидкости

1. Открутить датчик не до конца. При этом начнется незначительное просачивание антифриза;
2. Проверить медную шайбу на новом датчике;
3. Одной рукой откручивая старое устройство, другой быстро поднести новое;
4. После закручивания регулятора тщательно протереть место от потеков охлаждающей жидкости;
5. Проверить качество монтажа на отсутствие утечек.

При таком методе автовладелец сможет существенно сэкономить время. Недостатком рассматриваемого способа является необходимость производить замену быстро, что может вызвать затруднения у неопытных автолюбителей. При неудачном стечении обстоятельств может пролиться большое количество тосола из системы охлаждения.

Меняем предохранительный клапан

Существует еще одна неисправность, которая может привести к сбою в работе системы. Если не срабатывает вентилятор охлаждения даже после подтверждения работоспособности всех перечисленных элементов цепочки, стоит проверить предохранительный клапан на расширительном бачке.

Роль этого клапана заключается в поддержании рабочего давления в системе выше атмосферного. Это нужно для того, чтобы вода, входящая в состав охлаждающей жидкости не закипала при нагревании до 100 0С. При выходе из строя предохранительного клапана давление в системе выровняется с атмосферным, и жидкость закипит, достигнув температуры кипения воды.

Датчик включения, как уже было сказано, может включиться лишь при 105-107 0С. Таким образом, наша охлаждающая жидкость будет кипеть, но вентилятор работать не будет.

Как же проверить предохранительный клапан? В домашних условиях это невозможно. Проще купить новый клапан, тем более что стоит он копейки.

Где находится датчик и как он работает?

Датчики включения вентиляторов расположены на элементах системы охлаждения. Место установки находится на пути подаваемого потока жидкости от гильзы двигателя к радиатору. Это связано с тем, что жидкость в этой магистрали будет иметь самую высокую температуру.

Датчик автомобиля ВАЗ, установленный внизу радиатора

Возможные места установки:

• запорный клапан корпуса термостата;
• крышка цилиндра;
• нижний патрубок радиатора;
• сторона радиатора.

На некоторых автомобилях датчик совмещен с указателем температуры охлаждающей жидкости. Блок управления включает вентиляторы в соответствии с температурными данными. При этом на радиаторе есть дополнительный датчик, который используется для климат-контроля или кондиционера. Работа любого устройства включает оба вентилятора (на радиаторах двигателя и кондиционера). Аналогичное решение встречается в японских автомобилях.

В автомобилях могут использоваться два датчика включения вентилятора, расположенные на входе и выходе патрубков радиатора. Такая схема позволяет поддерживать температуру в узком диапазоне.

Разновидности

В автомобилях для включения вентилятора используются следующие типы датчиков:

• биметаллический;
• воск;
• термистор;
• датчик, который работает, чтобы разорвать или замкнуть цепь.

Первые два типа датчиков имеют электромеханическую схему работы и могут быть двух разновидностей:

• односкоростные, оснащенные одной контактной группой, управляющей вентилятором в диапазоне температур;
• двухскоростной, оснащен парой контактных групп, настроенных на работу в разных температурных диапазонах.

Независимо от типа датчики представляют собой металлический корпус, оснащенный резьбой. В качестве материала корпуса используются цветные металлы на основе меди (бронза или латунь), обеспечивающие более высокую теплопроводность. На корпусе имеется шестигранник под ключ, используемый для установки детали. Разъем проводки расположен в верхней части датчика.

Биметаллический датчик

На биметаллический датчик устанавливается металлическая пластина. В обычном состоянии контакты разомкнуты. По мере нагрева пластина деформируется и замыкает цепь, подавая на реле управляющий сигнал на включение электродвигателя привода. Есть датчики, которые включают двигатель вентилятора напрямую без реле. Когда жидкость остывает, пластина возвращается к своей первоначальной форме и подача тока на двигатель прекращается.

Восковый датчик

Выпускались датчики, для которых в качестве рабочего тела использовался воск или церезит (или другое вещество со значительным коэффициентом теплового расширения). При нагревании он расширялся и смещал металлическую мембрану, связанную с контактами. По мере остывания воска объем воска уменьшался и под действием пружины контакты размыкались.

Терморезисторный датчик

Термисторный датчик работает по принципу изменения сопротивления резистора, установленного в потоке жидкости. Изменение температуры регистрируется электронным блоком, который пересчитывает значение температуры по программе.

Датчики, работающие на разрыв или на замыкание цепи

Устройства, включающие вентилятор при разрыве цепи, часто встречаются в автомобилях японского производства. Тип датчика можно проверить, сняв заглушку. Разобрав блок датчиков, работая на обрыв, вентилятор включится.

При какой температуре срабатывает датчик включения вентилятора?

Температурный диапазон срабатывания датчика зависит от типа питания двигателя. На карбюраторных машинах применяют устройства с диапазоном переключения 82-110 ºС. Температура активации выбита на корпусе детали. В автомобилях одной модели могут быть датчики, откалиброванные на разные температуры.

По стандарту датчики делятся на четыре группы по рабочей температуре:

• 82-87 ºС;
• 87-92 ºС;
• 92-99 ºС;
• 104-110 ºС.

В российских автомобилях используются датчики первых трех групп. Двигатели иномарок рассчитаны на более жесткий температурный режим, поэтому часто имеют устройства четвертой категории.

С началом использования многоточечных систем впрыска температура воспламенения вентилятора определяется настройкой блока управления двигателем. Датчик просто передает информацию о температуре на блок управления, который принимает решение о включении вентилятора по запрограммированной программе.

В инжекторных машинах можно запрограммировать температурные пороги, от которых будет срабатывать датчик розжига вентилятора

Делать это нужно осторожно, так как легко нарушить температурный режим и повредить двигатель

Порядок проверки схемы включения вентилятора

1. Проверку начинаем с самого простого – определения состояния предохранителя. Ищем его в монтажном блоке, который находится под капотом. Его маркировка – F7.

2. Вынимаем его, и визуально, или с помощью мультиметра проверяем на работоспособность. Если он перегорел, меняем на новый (20 А). Если с ним все в порядке, ставим его на место, и двигаемся дальше.

3. Чтобы не потратить время зря, лучше сразу определиться с работоспособностью электродвигателя вентилятора. Для этого отсоединяем от него провода, и подключаем напрямую к аккумулятору, соблюдая полярность. Если вентилятор «жив», продолжаем искать причину.

4. Переходим к реле вентилятора. Оно расположено в дополнительном монтажном блоке в салоне автомобиля слева от ног переднего пассажира.

5. Там есть три реле. Наше – крайнее левое.

Проверить его самостоятельно вряд ли удастся, лучше где-нибудь взять другое, и поставить его на место проверяемого. Греем мотор до максимальной температуры, наблюдаем за поведением вентилятора. Если результата нет, идем дальше.

Откручиваем и осматриваем крышку расширительного бачка. При малейшем подозрении на негерметичность, выбрасываем ее, и ставим новую.

Далее переходим к самому датчику. Запускаем двигатель, греем его до температуры более 100 0 С, и отсоединяем разъемы от датчика. ЭБУ, контролирующий работу датчика, должен автоматически подать сигнал на реле о принудительном включении вентилятора. Если вентилятор включился – проблема, скорее всего, в датчике. Меняем датчик на новый, и проверяем его работу.

Если же и здесь ничего не вышло, нужно искать обрыв в электрической цепи. Для этого лучше обратиться к специалистам.

Источник

Принудительное включение вентилятора ВАЗ 2109

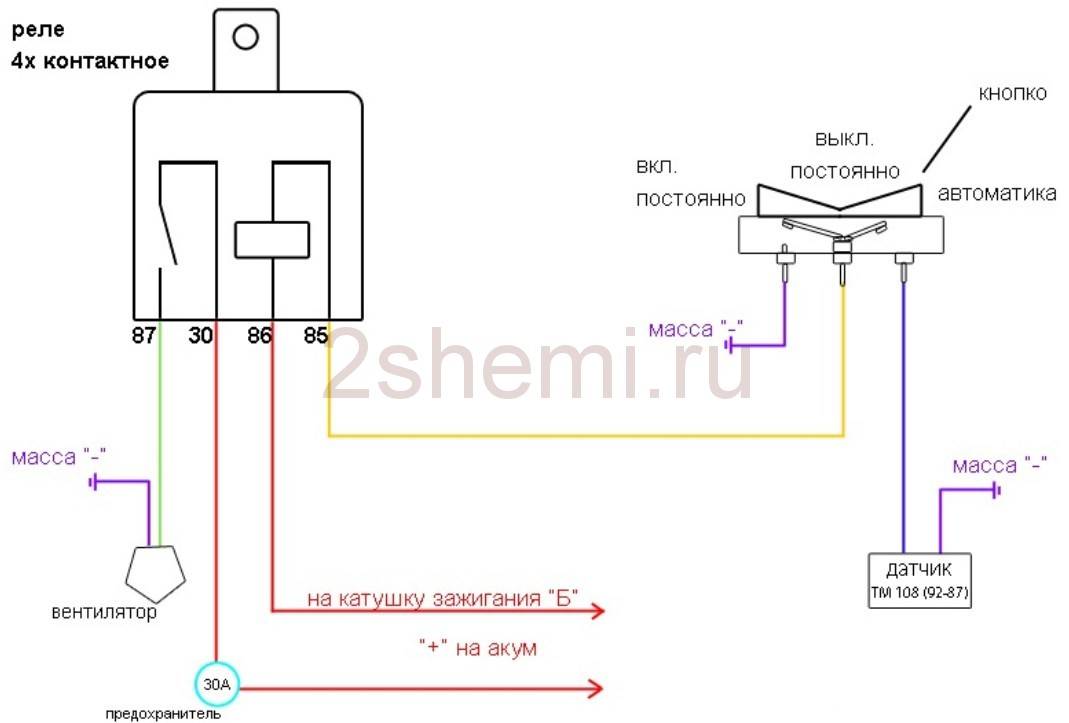

Схема включения вентилятора ВАЗ 2109 при помощи реле

Осуществить принудительное включение вентилятора ВАЗ 2109 несложно, нужно только немного поразмыслить и понять принцип работы всей системы.

Необходимость в охлаждении радиатора возникает в те моменты, когда вы двигаетесь по пробкам (причем совершенно не имеет значения, зимой это происходит или летом).

В жаркую погоду, конечно же, перегрев сильнее происходит.

Но при долгом движении в режиме трогания и моментальной остановки тосол в системе охлаждения попросту закипает.

Сегодня рассмотрим причины, по которым не происходит включение вентилятора ВАЗ 2109 в автоматическом режиме, замену термодатчика, а также составим небольшую схему принудительного запуска обдува.

Последний оказывается полезен, так как качество термовыключателей оставляет желать лучшего.

Почему не срабатывает электровентилятор?

Причин не так и много:

1. Сгорела обмотка двигателя.
2. Вышел из строя термовыключатель.
3. Разрушение электропроводки.

Итак, что же делать, если вдруг вентилятор перестал включаться? Первым делом открывайте кран печки, это позволит увеличить круг циркуляции охлаждающей жидкости. Не забудьте включить обдув радиатора печки, чтобы он быстрее охлаждался.

Когда температура начнет немного падать, глушите мотор. Открываете капот и перед вами не очень приятная картина – тосол ушел, половина отсека мокрая. Необходимо произвести доливку жидкости в расширительный бачок. Если дело происходит летом, то можно залить и воду (главное – перед зимой сменить ее на тосол).

Проверьте работоспособность электродвигателя – рассоедините колодку подключения и на нее напрямую подайте питание от АКБ. Крутится пропеллер? Значит, с обмоткой все нормально, устанавливаете колодку на место. За включение вентилятора ВАЗ 2109 на более поздних модификациях отвечает только датчик-выключатель.

И третья причина – обрыв проводов. На датчик вентилятора ВАЗ 2109 идет два провода: непосредственно от вентилятора и масса (кузов). Если ранее проблем не возникало, то пробуйте сделать надежную массу, так как по умолчанию в девятках минусовой провод от датчика вентилятора идет в сторону блока предохранителей и там теряется.

Найдите невдалеке от радиатора место, куда можно подсоединить минусовой провод питания. Вот и все неисправности, которые могут вас подстерегать. Теперь стоит поговорить о полезной кнопке принудительного запуска обдува.

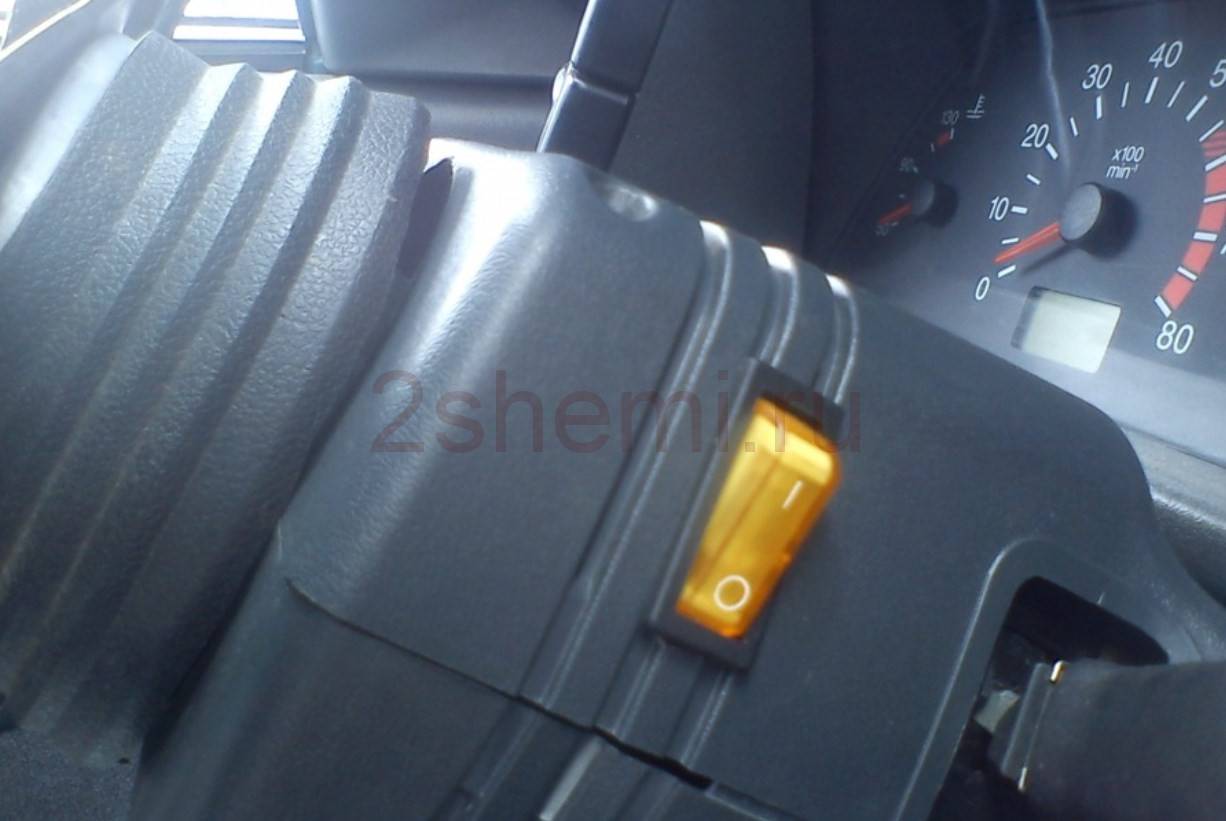

Как правильно установить кнопку включения вентилятора ВАЗ 2109

Варианта два – через реле или при помощи одного лишь выключателя. Схема подключения реле проста – нужно параллельно датчику подсоединить два провода. Они оба должны идти на нормально разомкнутые выводы электромагнитного реле. Такая схема позволяет избежать наличия высокого тока в выключателе.

Два тонких провода необходимо вывести под приборной панелью и соединить с контактами кнопки (или выключателя). Таким образом, в салоне автомобиля установлен орган управления слаботочной обмоткой электромагнитного реле, а все цепи с высоким током находятся под капотом.

И теперь, если датчик вентилятора ВАЗ 2109 выйдет из строя, достаточно только нажать кнопку, чтобы остудить мотор. Для этой цели используется стандартное реле с нормальноразомкнутыми контактами. Аналогичные устанавливаются на свет, приводы электромоторов. Цена его в магазине около 50-70 рублей.

Скажу от себя: после того, как в пробках закипел пару раз, по причине невключения вентилятора, пришлось установить обычный выключатель и реле. К сожалению, ничего, кроме выключателя вентилятора печки с шестерки, не нашлось, поэтому поставил его.

И теперь, как только приближаюсь к затору, просто включаю вентилятор. И выключаю его после остановки. На маневренность и скорость это не влияет.

Даже с учетом, что карбюраторная девятка (холостые 900-930 держит), никаких рывков или попыток заглохнуть не происходит.

А можно использовать кнопки без фиксаторов, для этого необходимо включить в схему управления включением вентилятора ВАЗ 2109 один полупроводниковый диод. Вот только выключение такой системы возможно в случае, если производить разрыв цепи питания второй кнопкой.

Но это мелочи для человека, который более-менее разбирается в электрике. Вот такие полезные мелочи стоит добавить в свой автомобиль, чтобы выход из строя датчика вентилятора ВАЗ 2109 не застал вас врасплох.

о вентиляторе на ВАЗ 2109:

[]

Устройство и принцип действия воскового ДВВ

Работа датчика данного типа основана на известном эффекте температурного расширения тел — увеличении и уменьшении объема при увеличении и уменьшении температуры. В качестве рабочего тела в таких датчиках используется смесь парафинов — церезит (он же нефтяной воск) с добавкой небольшого количества медной пудры для повышения теплопроводности. Церезит помещен в герметичный корпус, закрытый диафрагмой (мембраной), которая связана с приводом контактной группы. Привод может быть прямым (мембрана непосредственно связана с контактами) или косвенным (через рычаг и пружину, обеспечивающую более надежное замыкание и размыкание контактов). В односкоростных датчиках есть только одна мембрана и контактная группа, в двухскоростных — две мембраны со своими контактными группами.

Работает датчик следующим образом. При низкой температуре церезит имеет определенный объем, при котором на диафрагму не оказывается никакого воздействия — контакты датчика разомкнуты (либо замкнуты, если для данного датчика это положение является нормальным), цепь вентилятора обесточена. При повышении температуры церезит расширяется и приподнимает мембрану, в определенный момент она настолько поднимается, что обеспечивает замыкание контактной группы — цепь вентилятора замыкается. В двухскоростных датчиках при дальнейшем повышении температуры церезит расширяется и воздействует на вторую диафрагму. При понижении температуры объем воска уменьшается и в определенный момент контакты размыкаются — вентилятор выключается.

Вентилятор не включается

Причин для этого может быть несколько:

• Предохранитель. В монтажном блоке может быть неисправен предохранитель F7, номиналом 20 ампер — отвечает за питание цепей электровентилятора и звукового сигнала;
• Термостат. Жидкость циркулирует только по малому кругу, радиатор и датчик не нагреваются, соответственно, вентилятор не включается. Проверить можно простым прощупыванием патрубков, подходящие к радиатору должны начать греться после открывания термостата;
• Датчик. У ВАЗ 2110 с карбюратором, для проверки замыкаются контакты, при неисправности прибора включится электровентилятор. У инжекторного мотора необходимо отсоединить разъем, при работающих остальных элементах ЭБУ определит разрыв в цепи, выдаст аварийный постоянный сигнал на реле, которое принудительно включит электродвигатель для охлаждения;
• Реле вентилятора системы охлаждения у инжекторных двигателей ВАЗ 2110. Отключается датчик, замыкаются силовые контакты на реле, находящемся в дополнительном блоке предохранителей. Если все заработало, то проверяем управляющую обмотку: на одном контакте всегда плюс от главного реле, соединяя второй с корпусом, пытаемся услышать щелчок срабатывания. Но лучше, просто заменить для проверки реле, временно, на заведомо исправное;
• Электродвигатель. При проверке отключается разъем, для принудительного включения крыльчатки напряжение подается напрямую с аккумулятора.

Если все элементы исправны, то обрыв надо искать в проводах, поочередно «прозванивая» их. Возможен также плохой контакт с корпусом автомобиля клемм проводов подключения реле и датчика. Наихудшим вариантом будет отказ ЭБУ, при этом сигнал с «ноги» 46 обычно «плавает» и не достигает значений +12 вольт (выключено) и 0 (включено).

Замена

На инжекторном двигателе, который буквально переполнен всевозможными датчиками, порой требуется уделить внимание регулятору включения вентилятора. Если проверка показала, что устройство вышло из строя, не остается ничего другого кроме как провести процедуру замены

Работа предполагает потребность всего в нескольких инструментах и материалах:

• Накидной ключ на 30 миллиметров;
• Тара для слива жидкости охлаждения;
• Сухие тряпки.

Подготовив все необходимое, можно приступать к замене.

Первоочередная задача — дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. Если горячая охлаждающая жидкость попадет на кожу, ожогов не избежать.

Процесс демонтажа

Для замены вам не потребуется смотровая яма или эстакада. При подобных работах данные элементы не нужны. Подойдет простой гараж.
Отключите от аккумуляторной батареи минусовую клемму.
Слейте из радиатора всю охлаждающую жидкость. Из блока цилиндров ОЖ не сливайте, в этом нет необходимости.
Демонтируйте пробку с расширительного бачка охлаждающей системы вашего инжекторного двигателя.
Чтобы слить тосол или антифриз, открутите сливную пробку на радиаторе. Найдете вы ее снизу радиатора, а для демонтажа не потребуется инструмент. Пробка легко выкручивается вручную.
Под сливное отверстие подставьте заранее подготовленную емкость, куда ОЖ будет стекать. Дождитесь, пока течь жидкости полностью не прекратится.
Если вы хотите этот же тосол затем залить обратно, возьмите чистую емкость

Если же ОЖ достаточно старая и нуждается в замене, тогда чистота тары не имеет значения.
Вверните пробку обратно.
Отключите контакты от датчика вентилятор.
С помощью ключа на 30 миллиметров откручивается регулятор.
Крутите осторожно, дабы не повредить пластиковую емкость радиатора.
Вкрутите на место старого новый регулятор. Обязательно вставьте медную прокладку под новое устройство.

Медная прокладка на месте

1. Верните на место электропроводку регулятора вентилятора.
2. Залейте в расширительный бачок слитый заранее тосол или антифриз.
3. Выполните продувку системы, чтобы избежать образования воздушных пробок внутри системы.
4. Верните на место минусовую клемму аккумулятора.
5. Включите силовой агрегат, прогрейте его некоторое время, чтобы убедиться в работоспособности нового датчика.
6. Если при нагреве до нужной температуры датчик опять не срабатывает, следует проверить остальные элементы, которые могут быть причиной такого поведения системы охлаждения.

Замена без слива ОЖ

Если вы не хотите тратить много времени на замену датчика на своем ВАЗ 2114, можно обойтись без процедуры слива жидкости охлаждения.

Замена регулятора включения вентилятора без этапа слива ОЖ требует наличия опыта и определенных умений. Потому новичку такой способ ремонта применять не рекомендуется.

• С помощью ключа на 30 миллиметров начинайте откручивать старый датчик, но не до конца.
• Подготовьте новый датчик.
• Одной рукой выкручивайте до конца старый регулятор, а второй быстро вставляйте новый.
• При этом определенная часть тосола вытечет, но это не страшно.
• После замены обязательно тщательно протрите все участки возле регулятора с помощью сухой ветоши.
• Убедитесь в отсутствии течи после установки нового устройства.

Завершив работу, тщательно оботрите автомобиль, чтобы ОЖ не оставалась на двигателе и его компонентах. Особенно это касается резиновых и пластиковых элементов.

Почему вентилятор может не работать

Сигнал блока управления говорящий о перегреве двигателя нельзя игнорировать. Чем быстрее вы отремонтируете охлаждение, тем меньшим будет риск возникновения других поломок.

Есть несколько основных причин, из-за которых на ВАЗ, оснащенном инжектором, перестает работать вентилятор. Речь идет об:

• отказе реле;
• обрыве проводки;
• перегорании предохранителя;
• нарушении контакта в колодках;
• выходе из строя электромотора самого вентилятора.

В первую очередь необходимо проверить работоспособность обдувающего устройства. Сделать это просто:

• отключите от него разъем питания;
• присоедините клемму напрямую к батарее (ток постоянный, но соблюдать полярность не обязательно).

Если узел сработал, то неполадку необходимо искать в электрической цепи, когда же проблема не разрешилась – значит, явно неисправен электромоторчик.

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

1. Электродвигатель вентилятора
2. Датчик включения электродвигателя
3. Монтажный блок
4. Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

1. Электродвигатель вентилятора
2. Датчик 66.3710 включения электродвигателя
3. Монтажный блок

А — К выводу “30” генератора

Плохо греет печка ВАЗ 2107, дует холодным и холодно в салоне

К сожалению, чаще всего с проблемой плохого обогрева салона сталкиваемся, когда приходит осень или зима. А так как плохая работа печки приводит к запотеванию окон и как следствие плохому обзору, то решать проблему нужно срочно.

Устройство печки на семерке не самое лучшее, соединения жесткие, вентилятор с небольшой производительностью и работающий на всасывание воздуха, а это по сравнению с нагнетанием, все-таки минус. Поэтому некоторые умельцы дорабатывают или вовсе переделывают ее конструкцию.

НЕИСПРАВНОСТИ СИСТЕМЫ ОТОПЛЕНИЯ

Здесь конечно нужно различать если печка совсем не работает, то неисправность нужно искать в электрике автомобиля, а вот если она дует теплым или даже совсем холодным воздухом, то это проблему нужно искать в системе охлаждения двигателя или системе отопления.

ПРИЧИНЫ ПЛОХОГО ОБОГРЕВА

Как уже было сказано, причины холодного салона кроются в неисправности системы охлаждения или отопления, это:

1. воздушная пробка;
2. недостаток охлаждающей жидкости в системе;
3. не герметичность системы;
4. неисправный, забитый или не до конца открытый краник печки;
5. забит радиатор;
6. мусор на радиаторе.

Некоторые считают, что медные радиаторы обладают лучшей теплопроводностью, чем алюминиевые, это не совсем так.

Коэффициент теплопроводности меди равен 380, это действительно выше, чем алюминия, у которого он около 230. Но при толщине металлов применяемых в радиаторах печек ВАЗ, этот параметр большого влияния не оказывает, так как стенки тонкие и прогрев их происходит быстро. К тому же у алюминиевых радиаторов меньшая теплопроводность металла компенсируется большей охлаждающей поверхностью.

РЕМОНТ

Пункты с неисправностями 1, 2, 3. Печка в ВАЗ 2107 располагается несколько выше, чем основная система охлаждения, поэтому при нехватке ОЖ или не герметичной системе печка будет дуть холодным воздухом или теплым. Чтобы избавиться от воздушной пробки необходимо правильно залить ОЖ, статья как удалить воздушную пробку уже была.

Что касается 5 пункта, то используя качественный тосол или антифриз отложения на стенках минимальны, но все-таки такое случается и при этом чаще всего такая проблема возникает у медных радиаторов.

Для очистки от отложений на стенках радиатора печки, используют как специальные средства так и народные, не менее эффективные. Об этом в другой статье, так как тема заслуживает отдельного внимания. Процедуру можно проводить, без снятия обогревателя, так снимая.

Неисправный краник так же довольно частая неисправность. При длительной эксплуатации он начинает не полностью открываться или вообще заклинивает.

Не полностью открытый кран приводит к пониженной теплоотдаче радиатора и как следствие слабому обогреву стекла и салона.

Из-за туго открывающегося крана печки трос управления может сместиться в креплении и создавать видимость того, что кран открывается и закрывается.

Еще одна причина плохого обогрева, мусор на радиаторе попавший через воздухозаборники. Это обычно листья, пух, кузнечики и т.д.

Такое встречал крайне редко, но также приводит к ухудшению воздушного потока поступающего в салон хотя воздух будет горячим.

Предлагаю посмотреть видео по этой теме и хоть проблема с недостаточным теплом в салоне решается на карбюраторной модели, суть одна и та же:

Диагностика контроллера

Чтобы произвести диагностику контроллера, вам потребуется градуированный термометр, который может функционировать при температуре кипения воды. Процедура диагностики осуществляется следующим образом:

1. Часто датчика, обращенную внутрь радиатора, следует поместить в воду.
2. Далее, к контактам контроллера подключаются щупы тестера, производится их регулировка на отсутствие сопротивления.
3. Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах. Если это так, то контроллер является исправным и он будет работать должным образом.

Загрузка …

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в “мозгах” или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот “тюнинг” не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Пошаговый алгоритм работы

В каждом конкретном случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, что позволит определить почему на Ваз 2114 не включается своевременно вентилятор охлаждения радиатора, что упростит последующий ремонт. В первую очередь рекомендуется отключить разъем вентилятора, после чего с соблюдением полярности вновь подключить разъём напрямую к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, а причина в данном случае может быть в электропроводке, неисправном датчике температуры или проблемах с предохранителем.

Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно без вскрытия пластикового бокса. Дело в том, что такое реле сдвоенное и одновременно отвечает за работу клаксона. Поэтому, если у автомобиля пропал звуковой сигнал и одновременно не работает вентилятор, это свидетельствует о перегоревшем предохранителе. Блок с такими реле располагается под капотом в небольшом пластиковом боксе. Чтобы вскрыть его следует снять две защелки, после чего щипчиками достаем и меняем нужный вам предохранитель. Поломки реле диагностировать затруднительно. Можем порекомендовать вам раздобыть стопроцентно работающее реле, временно установить его в посадочное гнездо и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует попросту заменить используемое реле на работающее. Для проверки температурного датчика, от которого сигнал поступает непосредственно к радиатору, следует отключить разъем от датчика, после чего включить зажигание. В данном случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор поздно включается, то соответственно можно сделать вывод, что вышел из строя температурный датчик, который потребует замены. Сам датчик температуры зафиксирован двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут. Если причиной поломки является всё же вентилятор, можно попытаться сначала отремонтировать его или же сразу заменить на новый. Проблема может заключаться в подшипнике или щетках. В данном случае можно заменить такие поврежденные детали, что позволит полностью восстановить работоспособность вентилятора системы охлаждения. Если же причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные сложности, а такой вышедший из строя привод лучше всего заменить на новый.

Чтобы снять вентилятор с приводом необходимо:

1. Автомобиль ВАЗ 2114 устанавливают на ровной площадке и затягивают стояночный тормоз
2. Открываем капот и обесточиваем минусовую клемму
3. Корпус воздушного фильтра следует открутить ключом на десять
4. Ослабляют хомуты у воздуховода
5. Скручиваем саморезы, которые фиксируют воздушный фильтр и достают фильтрующий элемент
6. Далее откручивают и демонтируют воздухозаборник, для чего потребуется ключ на восемь
7. Снимают кожух вентилятора, для чего восьмым ключом откручивают 6 гаек
8. Снимают колодку мотора
9. Извлекают вентилятор с приводом

Вам останется лишь установить на место новый привод или весь вентилятор в сборе и провести в обратной последовательности сборку. После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и дожидаемся включения обдува.

Источник

Какой датчик включения вентилятора купить

Следует обратить внимание на следующие факторы:

1. Соответствие разъёмов соединения датчика и проводки.

2. Температурный режим включения/выключения вентилятора должен соответствовать режиму купленной детали.

3. Технические характеристики по току, напряжению датчика должны совпадать с параметрами данного участка электрической схемы.

4. Соответствие размеров резьбового соединения датчика и гнезда в автомобиле по диаметру, длине, шагу резьбы.

5. Следует отдавать предпочтение при покупке оригинальным изделиям. Это гарантирует качество работы датчика. Однако минусом таких деталей является их высокая стоимость. Аналоговая продукция, выпущенная по лицензии, отличается доступной ценой.

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.

Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

1. Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
2. Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
3. Отсоедините от термоэлемента колодку с проводами.
4. Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

• мультиметр или другой прибор, способный мерить сопротивление цепи;
• небольшая емкость для воды (можно обычный стакан);
• термометр со шкалой до 100 °С.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Источник

По каким причинам не работает вентилятор охлаждения ВАЗ-2114

ВАЗ-2114, как и любой другой автомобиль снабжен инжектором, который работает для охлаждения радиатора. Жидкость охлаждается быстрее, и мотор сохраняет нужную ему температуру. Если машина будет ехать быстро, тогда вентилятор срабатывать не будет, машине хватает естественного потока воздуха. Система охлаждения начинает работать при медленном движении или в момент остановки (если двигатель не глушить). Но если вентилятор сломался как найти и устранить проблему. Об этом читайте дальше.

Как действует система охлаждения на ваз 2114

Система охлаждения это трубопровод по которому циркулирует специальная жидкость. Эта жидкость отводит от двигателя теплый воздух в радиатор, а там прохладный воздух понижает температуру.
