Подвеска машины: типы подвесок и устройство

Устройство подвески автомобиля

Независимо от типа подвески, в состав любой из них входит набор самых основных деталей и компонентов, без которых представить работоспособное устройство не представляется возможным. В основную группу входят следующие типы:

• буфера упругости – служат анализаторами, которые обрабатывают неровности и полученную информацию передают на кузов машины. В состав подобных элементов входят элементы упругости вроде пружины, рессоры и торсионы, которые сглаживают возникающие колебания;
• распределяющие элементы – крепятся к подвеске и одновременно к кузову, что позволяет максимально передавать силу. Представлены в виде рычагов разных типов: поперечной тяги, сдвоенные и т.п;
• амортизатор – активно применяет метод гидравлического сопротивления, это устройство позволяет противостоять элементам упругости. Наиболее распространены амортизаторы трех видов: однотрубный, двухтрубный и комбинированный. Кроме того, классификация устройства делится на масляной, газомасляной и пневматического типа действия;
• штанга – обеспечивает стабилизацию поперечной устойчивости. Входит в сложный комплекс из опор и рычажных механизмов, крепящиеся к кузову, и распределяет нагрузку при выполнении маневров вроде поворотов;
• крепеж – представлен чаще всего в виде болтовых соединений и втулок. Наиболее распространенными элементами крепления являются шаровые опоры, а также сайлентблоки.

Типовая схема устройства подвески автомобиля

Типовое разнообразие

Любая из подвесок автомобилей должна обеспечивать необходимую плавность хода, обладать кинематическими характеристиками, отвечающих требованиям устойчивости и управляемости авто.

В авто с зависимой подвеской подразумевается жесткое соединение колес, стоящих напротив, движение одного из которых в поперечной плоскости содействует перемещению второго. Авто с независимой подвеской характеризуются более сложной конструкцией, у которой смещение колес не зависит друг от друга. Этот тип независимых подвески авто подразделяются на рычажные и свечные. Виды, которые встречаются чаще всего:

• с качающимися полуосями;
• на продольных рычагах (пружинная, торсионная);
• с косыми рычагами;
• с продольными и поперечными рычагами;
• с двойными продольными и поперечными рычагами (пружинные, торсионные, рессорные);
• торсионно-рычажные;
• «Макферсон»;
• гидропневматические и пневматические подвески;
• адаптивные.

Зависимый тип

На авто этого типа подвески подразумевается жесткая связь между колесами. Агрегаты зависимого типа относятся к первым изобретениям человечества, которые ушли не очень далеко от конструкции телег, когда два колеса соединялись между собой осью.

Современные аналоги разделяются на рессорные и пружинные. Первый вариант в качестве упругого элемента предусматривает рессору, крепление которой проводится к балке моста, концами к раме или корпусу авто. Второй вариант подвесок подразумевает использование пружины.

Зависимая подвеска

Пусть этот тип и считается устаревшим в силу давности его изобретения, он до сих пор находит широкое применение среди грузовых автомобилей и внедорожников. Недостатки, которые безразличны на плохой дороге, становятся очевидными на трассе:

• управляемость остается желать лучшего из-за приличных подрессоренных масс при условии движения на высокой скорости;
• плохая устойчивость курсового типа;
• уровень комфорт для легковых автомобилей очень мал.

Независимый тип

Это вариант подвесок авто совершенно другой и не имеющий ничего общего с рассмотренным ранее. Подобная конструкция не имеет жесткой связи между колесами. На практике такая подвеска подразумевает автономное крепление каждого колеса к кузову авто, а при колебании одного из них эти изменения не передаются к остальным. Благодаря этому фактору крен кузова уменьшается, как результат устойчивость повышается. Практическая реализация варианта независимых подвесок автомобилей разнообразна, которая объедена в два основных типа: рычажные и свечные. Виды первых: двухрычажные, поперечнорычажные, косорычажные и продольнорычажные. Последние включают подвески МакФерсона.

Среди легковых автомобилей широко распространены подвески МакФерсона и поперечнорычажная. Причины, которые наделяют авто рядом преимуществ, объясняют фактор популярности подвесок, среди них:

• достойный уровень комфорта;
• высокая степень управляемости;
• хорошая обратная связь при рулении;
• крены минимальны;
• высокая скорость движения.

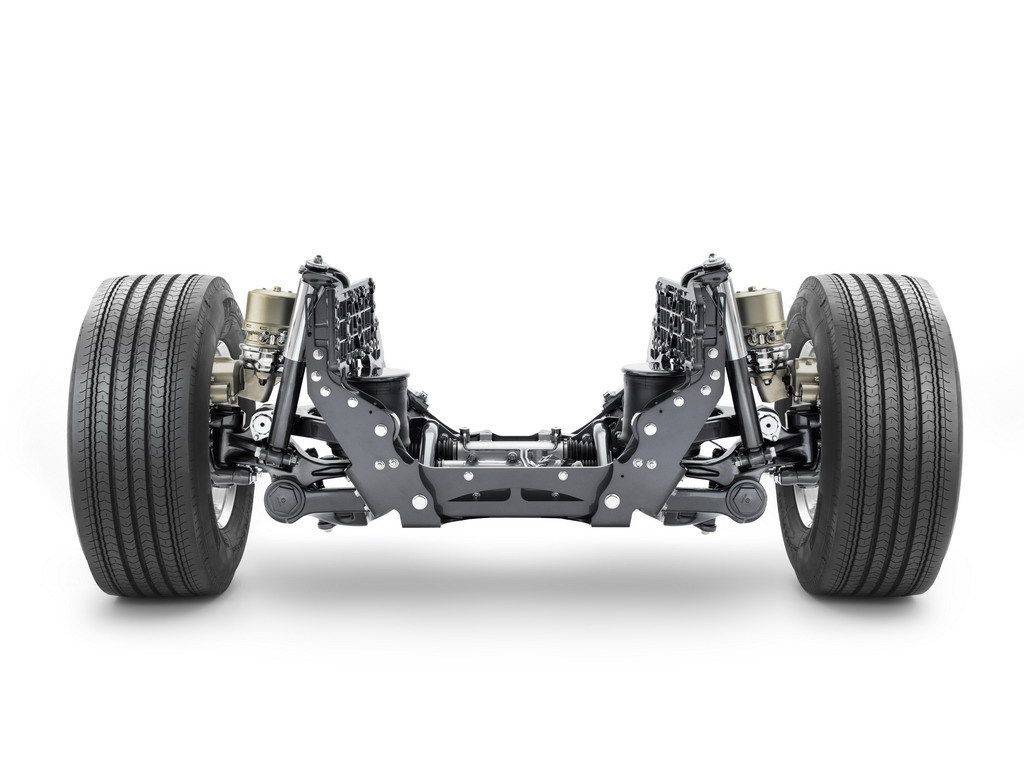

Независимая подвеска

Комбинированный тип

Это комбинация двух автомобильных подвесок, описанных ранее. Их конструкция спереди включает установку независимой подвески, а сзади – установку моста. Компромиссное решение разработчиков позволяет достичь комфортного передвижения по асфальту и свободного преодоления незначительного бездорожья.

Подобная комбинация легковых автомобилей идеально впишется в кроссоверы и паркетники. Возможность свободно передвигаться по городу, выезжать в лес на пикник либо проезда по проселочным дорогам становится воплощаемой задачей. Пусть и получится что-то среднее, зато в большинстве случаев обеспечит приемлемые условия движения.

Комбинации, заслуживающие внимания

Описанные выше виды подвесок не исчерпывают их многообразие. Существуют ещё некоторые типы агрегатов, которые заслуживают внимания:

• Торсионная. Основывается на работе специального элемента – торсиона, представляющего собой металлический вал. Его функция представлена в виде скручивания при возникновении нагрузки.
• Активная. Для легковых автомобилей с этой подвеской термин «активная» предусматривает возможность колебания параметров при эксплуатации агрегата.
• Пневматическая. Отвечает за изменение высоты автомобилей относительно дороги, другими словами, колебания клиренса. Конструкция пневмоподвески предусматривает применение пневмоупоров на каждом колесе. Отдельно взятая пневматическая подвеска легковых автомобилей не является отдельным видом, но служит своеобразным дополнением к стандартной.

Типы независимых подвесок

Подвеска с качающимися полуосями

В такой подвеске применяется две полуоси вместо одной. Каждая ось закрепляется на шасси с помощью шарнира, благодаря чему обеспечивается перпендикулярное положение колеса по отношению к полуоси. Помимо этого, при поворотах боковые силы подвески могут подбрасывать машину, из-за чего страдает устойчивость автомобиля. Чаще всего этот вид подвески используется для грузовых машин.

Подвеска на продольных рычагах

Этот тип подвески заключается в том, что каждое колесо на одной оси с обеих сторон прикрепляется к рычагу, намертво закрепленного на раме. При использовании этой подвески может изменяться колесная база, но колея остается такой же, как и была. Устойчивость этого типа независимой подвески автомобиля не отличается хорошими характеристиками, из-за чего колеса могут поворачиваться вместе с кузовом. Это негативно сказывается на сцеплении шин с дорогой. При движении продольные рычаги берут на себя всю нагрузку со всех направлений. По этой причине данному типу подвески не хватает жесткости и утяжеления. Плюсом подвески на продольных рычагах является возможность сделать ровный пол в машине, благодаря чему внутри увеличивается объем салона. Такая подвеска нередко применяется в производстве легких прицепов.

Подвеска Дюбоне

Этот тип независимой подвески автомобиля применялся на машинах в первой половине ХХ века. На каждом борте автомобиля был рычаг с реактивной тягой. Рычаг оказывал действие на пружину, а реактивная тяга соединялась с кожухом, в котором находилась пружина и передавала усилия при торможении. Этот тип подвески не прижился, потому как из кожуха постоянно вытекала жидкость.

Подвеска на косых рычагах

Данный тип подвески – это всего лишь усовершенствованная подвеска на продольных рычагах. Она используется для ведущей оси. Конструкция подвески делает минимальной вероятность изменения ширины между колесами, а также оказывает влияние кренов на наклон колес. Когда во время поворота усиливается подача топлива, задняя часть машины немного приседает, из-за чего происходит развал передних колес. Когда уменьшается подача топлива, передняя часть становится ниже, а задняя часть машины поднимается.

Подвеска на двойных поперечных рычагах

С каждой стороны подвески есть два рычага, которые крепятся на раму внутри на эластичном креплении. Снаружи они соединяются со стойкой колеса. Преимущество данного типа подвески в том, что у Вас есть возможность отрегулировать все необходимые параметры и ее характер во время работы. Эта подвеска очень популярна на спорткарах, потому как на ней можно отрегулировать:

• Высота центров крена;
• Ширину колеи;
• Развал колес;
• Продольные и поперечные показатели;

Подвеска «МакФерсон»

В данном типе подвески имеется направляющая стойка и дополнительный нижний рычаг. Это позволяет качаться, когда работает верхний шарнир. Макферсон – это продолжение свечной подвески. Поворотный кулак скользит вверх и вниз по раме направляющей, которая обеспечивает поворот. Тип подвески макферсон очень популярен, потому как подвеска этого типа проста, компактна и недорогая.

Многорычажная подвеска

Многорычажная подвеска – это подвид подвески на двойных поперечных рычагах. Они применяются на машинах с задним приводом. Долгое время ее использовали спереди, но потом конструкторы смогли повысить управляемость и устойчивость машины. В новой подвеске уже не было ввинчивания.

Основные функции и характеристики подвески автомобиля

У каждой подвески существуют свои особенности и рабочие качества, которые напрямую влияют на управляемость, комфорт и безопасность пассажиров. Однако любая подвеска вне зависимости от своего типа должна выполнять следующие функции:

1. Поглощение ударов и толчков со стороны дороги для снижения нагрузок на кузов и повышения комфорта движения.
2. Стабилизация автомобиля во время движения за счет обеспечения постоянного контакта шины колеса с дорожным покрытием и ограничения чрезмерных кренов кузова.
3. Сохранение заданной геометрии перемещения и положения колес для сохранения точности рулевого управления во время движения и торможения.Дрифт-кар с жесткой подвеской

Жесткая подвеска автомобиля подходит для динамичной езды, при которой требуется мгновенная и точная реакция на действия водителя. Она обеспечивает небольшой дорожный просвет, максимальную устойчивость, сопротивляемость крену и раскачиванию кузова. Применяется в основном на спортивных автомобилях.Автомобиль класса “Люкс” с энергоемкой подвеской

В большинстве легковых авто применяется мягкая подвеска. Она максимально сглаживает неровности, однако делает автомобиль несколько валким и хуже  управляемым. Если требуется регулируемая жесткость, на автомобиль монтируется винтовая подвеска. Она представляет собой стойки-амортизаторы с изменяемой силой натяжения пружины.

Внедорожник с длинноходной подвеской

Ход подвески – расстояние от крайнего верхнего положения колеса при сжатии до крайнего нижнего при вывешивании колес. Ход подвески во многом определяет “внедорожные” возможности автомобиля. Чем больше его величина, тем большее препятствие можно преодолеть без удара об ограничитель или без провисания ведущих колес.

Устройство подвески автомобиля

Общие элементы для всех типов подвесок:

• элементы обеспечения упругости
• элементы распределения направления силы
• гасящий элемент
• элементы стабилизации поперечной устойчивости
• крепеж

Элементы обеспечения упругости служат своеобразным буфером между неровностями дороги и кузовом авто. Они первыми воспринимают неровности и передают их на кузов автомобиля. К ним относятся витые пружины, рессоры и торсионы.

• Пружины бывают с постоянной жесткостью, у которых диаметр пружины одинаковый по концам и диаметр прутка, из которого они изготовлены, так же одинаков по всей пружине. Пружины с разным диаметром прутка и диаметром пружины называются пружинами с переменной жесткостью. В центре пружины устанавливается резиновый отбойник, который предназначен для сглаживания колебаний, если пружина под нагрузкой сжата практически до конца.
• Рессоры представляют собой набор металлических упругих полос, стянутых своеобразной «стремянкой» и имеющие разную длину.
• Торсионы представляют собой металлическую трубу, внутри которой расположены стержни, работающие по принципу скручивания. То есть, перед установкой торсионы «накручиваются» вдоль своей оси и после установки на авто создают усилие на раскручивание, но поскольку раскручивание ограничено рычагами, амортизаторами, то эту силу используют в качестве элемента упругости.
• Есть еще один вид элементов упругости – пневматический и гидропневматический. Действие первого основано на свойствах сжатого воздуха, второй представляет симбиоз рабочей жидкости и сжатого воздуха в одной камере, разделенной перегородкой. Изготовлен элемент в виде герметичного баллона, который накачивается насосом от ДВС и меняет в зависимости от условий вождения жесткость элемента упругости и дорожный просвет. Попросту – «поднимает» кузов или «опускает» относительно дороги. Широко используется на автомобилях Citroen.

Элементы распределения направления силы служат одновременно для крепления подвески к кузову авто, передачи силы на кузов и правильного расположения колес относительно кузова по вертикали и горизонтали. К этим элементам относятся рычаги сдвоенные, рычаги поперечной и продольной установки.

Гасящий элемент (амортизатор) предназначен для противодействия элементам упругости, а именно сглаживания колебаний. Конструктивно амортизатор выполнен в виде металлической трубы с элементами крепления и использует принцип гидравлического сопротивления, если жидкость перетекает из одной полости в другую, через клапан. Различают два вида амортизаторов – однотрубный и двухтрубный. По способу действия – на масляный, газомасляный и пневматический. Некоторые современные амортизаторы имеют дополнительные гаджеты – изменение калибровочного отверстия клапана, что влияет на свойства амортизации и переменную вязкость рабочей жидкости, при воздействии электромагнитного поля.

Элементы стабилизации поперечной устойчивости – это штанга, вкупе с опорами крепления к кузову, соединяющая рычаги противоположных колес. Предназначены элементы для распределения боковой нагрузки авто на поворотах и уменьшения крена.

Крепление элементов подвески автомобиля к кузову и к опорам колеса осуществляется при помощи болтовых соединений, резинометаллических втулок (сайлент-блоков) и шаровых опор.

• Сайлент-блоки впрессовываются в рычаги и соединяются с кузовом или подрамником болтовым соединением.
• Шаровая опора представляет собой шарнирный механизм, который крепится к рычагам, а своим «пальцем» к опоре колеса. Устанавливается как на передней подвеске, так и на задней у некоторых авто, например, у «Хонды»

Виды подвесок легковых автомобилей

Для легковых машин используют сочетания нескольких схем. Оптимальный вариант – установка зависимой системы на задние колеса и подвижной конструкции спереди.

Рессорные

Это механическая подвеска с упругими элементами — листовыми рессорами. Преимуществом схемы считают устойчивость к перегрузкам и плохим дорожным покрытиям.

Необходимость устанавливать дополнительные элементы и сложные устройства отпадает. Но есть один существенный недостаток – это недолговечность такой конструкции. При постоянной перевозке грузов или использовании прицепов рессоры проседают. Тогда во время езды вы будете слышать скрипение или дребезжание.

С направляющими рычагами

Востребованный вид подвески. Рычаги задают направление ведущему мосту во время движения. Чтобы система подрессоривания хорошо работала, верхние тяги устанавливают под углом. Такой прием увеличивает устойчивость машины во время поворотов.

С упорной трубой или дышлом

В этой схеме нагрузку принимает на себя часть защищающей кардан трубы. Чтобы конструкция работала без сбоев, кардан, проходящий через коробку передач, жестко фиксируют к передней части мостовой балки. Результатом использования этой схемы становится плавность хода и комфорт езды.

Де Дион

Это система относится к зависимым подвесным конструкциям. Колеса соединены балкой, а редуктор основной передачи закреплен на кузове. Чтобы улучшить управляемость колесами, их монтируют под небольшим углом.

Торсионная

Второе название этой системы – стержневая. Рабочие элементы – стержни или торсионы, имеющие разные сечения. Для изготовления последних используют в том числе и пружинную сталь. Такая конструкция усиливает свойства сцепления колес с дорожным покрытием.

С качающимися полуосями

Схема сборки системы с качающимися полуосями предполагает проведение установки на торцах. Роль упругого элемента выполняют пружины или авторессоры. Преимущество системы – стабилизация положения колеса относительно полуоси.

На продольных рычагах

Это альтернативная конструкция, где колеса прикреплены к рычагу, расположенному вдоль продольной оси автомобиля. Система запатентована «Порше». Однако в настоящее время в качестве основы почти не применяется.

Пружинная

Схема как для независимых, так и зависимых подвесок. Пружины конической формы смягчают ход автомобиля. Безопасность езды напрямую зависит от качества установленных пружин.

Дюбонне

Конструкция состоит из пружин, амортизаторов, а также цилиндрической формы кожуха. Основное преимущество системы – плавное и беспроблемное торможение.

На двойных продольных рычагах

Особенность конструкции заключается в том, что тяги установлены по бокам машины. Такая схема подходит для автомобилей с кормовым расположением двигателя.

На косых рычагах

Это модернизация описанной выше конструкции. Изменение коснулось расположения тяг. Размещенные под заданным углом относительно оси, они помогают минимизировать показатель крена при повороте.

Подвеска на косых рычагах

На двойных поперечных рычагах

Концы установленных по бортам машины поперечных тяг монтируются на раме подвижно. Такую подвеску можно устанавливать спереди или сзади.

На резиновых упругих элементах

Спиральные пружины в этой схеме заменены изготовленными из прочной резины блоками. Несмотря на стабильность, подвеска обладает низким показателем износостойкости.

Гидропневматическая и пневматическая

Упругими элементами в этих конструкциях выступают пневмобаллоны или гидропневматические элементы. Соединенные одним механизмом управления, они одновременно поддерживают размер просвета.

Многорычажные

Многорычажную систему чаще всего применяют на заднеприводных автомобилях. Сборка предполагает использование двойных поперечных тяг. Такой способ крепления эффективно меняет геометрию во время движения авто.

Свечная

В качестве упругого элемента в этой схеме выступает авторессора. Ее устанавливают поперек оси. Такое крепление направляющей позволяет поворотному кулаку с пружиной перемещаться по вертикали, что способствует плавному прохождению поворота. Система отличается надежностью и компактными размерами. Если колесо встречает препятствие, то перемещается вверх. Схема сборки сложна, поэтому используется нечасто.

Пневматические подвески

Пневматические подвески используют в современных автомобилях марок Audi, Mercedes-Benz, BMW и Porsche. Пневмобаллон представляет специальную вставку из полиуретана. Элемент находится внутри пружины. Основная функция – усиление свойств пружины с одновременной регулировкой жесткости. Рычагом контроля в этой сборке становится искусственное повышение или понижение давления внутри пневмобаллона.

Назначение и устройство подвески

К сожалению дорожное полотно не всегда ровное и гладкое, а все возникающие колебания передаются на кузов машины. Подвеска предназначена для смягчения этих колебаний. Другими словами, подвеска предотвращает излишнюю тряску при езде, обеспечивая максимальный комфорт пассажирам. Она, на ряду с колесами, входит в число обязательных элементов ходовой части автомобиля.

Функции подвески:

• Соединение мостов и колес с кузовом автомобиля. Благодаря наличию подвески, колеса могут поворачиваться, задавая направление движению транспортного средства.
• Передача крутящего момента от двигателя и основной несущей силы.
• Обеспечение плавности хода и сглаживание отдачи от дорожных неровностей. Большая нагрузка на ходовую часть происходит во время движения по разбитому дорожному полотну, что может привести к быстрой поломке.

Подвеска должна быть прочной и долговечной для качественного выполнения своих функций, поэтому все производители ищут всевозможные решения в этом направлении, внедряя нововведения.

В современном автомобиле подвеска представляет собой достаточно сложную техническую систему, в которую входят:

• Упругие элементы. К ним относятся металлические (торсионы, пружины, рессоры) и неметаллические (резиновые, пневматические и гидропневматические) детали, которые принимают на себя нагрузку от колебаний, связанных с неровностью дороги, и равномерно распределяют ее по всему кузову. Эти детали обладают упругими характеристика, в связи с чем и относятся к данной группе элементов.
• Направляющие элементы — детали, обеспечивающие соединение подвески с кузовом. Это различные рычаги (поперечные или продольные), регулирующие взаимодействие колес и кузова по отношению друг к другу.
• Амортизаторы — гасящие устройства, предназначенные для выравнивания колебаний кузова, полученных от упругого элемента. Они имеют гидравлическое (принцип работы основан на протекании масляной жидкости через систему отверстий и создании гидравлического сопротивления), пневматическое (действующим веществом выступает газ) и гидропневматическое (комбинированное) строение.
• Стабилизатор поперечной устойчивости. Это некая металлическая штанга, препятствующая образованию чрезмерного крена в процессе движения автомобиля.
• Опоры колеса — элементы на передней оси, принимающие на себя, и распределяющие по всей подвеске нагрузку, исходящую от колес.
• Крепежные элементы, соединяющие детали между собой (например, болты, втулки шаровые шарниры и т. д.)

СПРАВКА: на передней подвеске обычно располагаются две шаровые опоры, иногда четыре (например на внедорожниках), реже три

<?php $next_post = get_previous_post(true);
if( ! empty($next_post) ){ ?>

Это интересно: <?php previous_post_link(‘%link’, ‘%title’, true); ?>

<?php } ?>

Устройство и работа зависимой подвески

 Зависимые подвески широко применяются на задних и передних мостах грузовых автомобилей и автобусов, а также на задних мостах многих легковых автомобилей. Широкому распространению зависимые подвески обязаны тем, что способны не только удовлетворительно обеспечивать плавность хода автомобиля, но и передавать тяговые и тормозные силы от колес к несущей системе автомобиля.

На рис. 1 показана зависимая подвеска грузового автомобиля ЗИЛ-431410. Передний мост автомобиля подвешен к раме на двух рессорах с гидравлическими амортизаторами 5 (рис. 1, а). Каждая рессора состоит из одиннадцати листов, изготовленных из кремнистой стали. В средней части каждого листа имеются две выштамповки, предохраняющие их от взаимных перемещений в рессоре. С этой же целью листы рессоры стянуты хомутами 3. Передний конец рессоры соединен с рамой шарнирно через палец 14, для чего через накладку 11 двумя болтами и стремянкой 2 крепится ушко 12. В него запрессована втулка 13, через которую свободно проходит палец 14, закрепленный в кронштейне. Для смазывания пальца имеется масленка 15. Средней частью рессора крепится к балке 9 моста посредством стремянок 10.

Задний конец рессоры при прогибах свободно перемещается в проушинах кронштейна 7, опираясь при этом на сухарь 21.

Для предохранения от изнашивания скользящего коренного листа на его конце приклепана вспомогательная накладка 8. На пальце 20 установлен опорный сухарь. Концы пальца расположены в двух вкладышах 19. Вкладыши, закрепленные в кронштейне 7 стяжным болтом 23 с распорной втулкой 22, служат для предохранения кронштейна от истирания концами рессор.

Прогибы рессор ограничиваются упорными резиновыми буферами 4 и 6.

Амортизатор 5 шарнирно соединен с передним мостом и рамой с помощью пальца 17 и резиновой втулки 16.

Задний мост подвешен к раме автомобиля на парных рессорах (рис. 1, б), из которых две рессоры 27 являются основными, а две рессоры 26 — дополнительными (подрессорники). Основная рессора крепится к балке 32 заднего моста стремянками 28 с накладками 29 и 31. Передний и задний концы основной рессоры 27 крепятся к раме в кронштейнах 24 и 30 так же, как и концы рессоры передней подвески.

Если автомобиль не нагружен, работает только основная рессора, в этом случае концы дополнительной рессоры 26 не касаются кронштейнов 25. Когда автомобиль нагружен, рама в результате прогиба основной рессоры опускается, и концы дополнительной рессоры упираются в кронштейны 25, обеспечивая дополнительную поддержку несущей системы автомобиля. В этом случае работают все рессоры – и основные, и дополнительные.

На грузовых автомобилях ГАЗ соединение коренных листов с рамой обеспечивается не через накладные ушки, а через толстостенные резиновые подушки-вкладыши. Такое соединение не требует смазывания и способствует повышению плавности хода автомобиля, поскольку резиновые вкладыши дополнительно обеспечивают демпфирование между деталями.

***



Какие подвески бывают

В связи с особенностями конструкции подвески принято разделять на 3 вида: зависимая, независимая и полунезависимая подвеска

Зависимая подвеска

Подразумевает жесткое соединение противоположных колес, при котором перемещение одного колеса в поперечной плоскости влечет за собой перемещение другого. В состав моста автомобиля входит жесткая балка, заставляющая колеса двигаться параллельно. Изначально в качестве направляющих и упругих элементов использовались рессоры, но в современных автомобилях связующая колеса поперечина фиксируется двумя продольными рычагами и поперечной тягой.

Преимущества:

• невысокая стоимость
• легкость конструкции
• высокий центр поперечного крена
• постоянство развала и колеи

Другими словами, на ровной поверхности, не зависимо от раскачки, угол наклона колес относительно дороги не меняется, а машина имеет наилучшее сцепление с дорожным покрытием. На плохой дороге, к сожалению, это преимущество теряется, т. к. провал одного колеса влечет за собой провал и второго, в результате чего сцепление ухудшается.

Конструкция очень простая и надежная, потому широко используется для грузовых автомобилей и на задней оси легковых.

Полунезависимая

Включает в себя жесткую балку, которую торсионы удерживают на кузове. Эта конструкция делает подвеску относительно самостоятельной по отношению к кузову. Для примера можно изучить подвеску переднеприводного автомобиля ВАЗ.

Независимая подвеска

Предполагает автономную работу каждого колеса. Т.е. их перемещения не зависят друг от друга, что приводит к более плавному ходу. Независимая подвеска может быть как передней так и задней, и в свою очередь ее принято разделять на:

• Подвеска с качающимися полуосями — основным элементом конструкции выступают полуоси. При наезде на неровности колесо всегда сохранит перпендикулярное положение относительно полуоси.
• Подвеска с косыми рычагами — оси качания рычагов находятся под косым углом. Преимуществами такого вида прибора можно назвать уменьшение колебаний колесной базы и крена авто на поворотах.
• Подвеска на продольных рычагах — самый простой тип, среди независимых. Каждое колесо удерживается при помощи рычага, воспринимающего боковые и продольные усилия. Обычно рычаг крепится к кузову при помощи шарниров и обладает высокой устойчивостью. Недостаток такой подвески заключается в том, что на поворотах колеса наклоняются вместе с кузовом, создавая большой крен.
• С продольными и поперечными рычагами. Этот вид подвесок сложен в техническом плане и громоздок, поэтому слабо популярен (использовался на таких марках как Rover, Glas и т.д.).
• С двойными продольными и поперечными рычагами.
• Торсионно-рычажная подвеска — включает в свою конструкцию два продольных рычага и торсионную скручиваемую балку. Используется на задней оси переднеприводных автомобилей, в современном автомоделировании в основном на бюджетных китайских моделях. Преимуществом считается надежность и простота, а недостатком — излишняя жесткость, лишающая комфорта пассажиров заднего ряда.
• Подвеска МакФерсон — самая распространенная схема передней подвески современных автомобилей. Это обусловлено небольшой шириной, легкостью и простотой конструкции. Однако у такой подвески есть и существенный минус: высокое трение в амортизаторной стойке и, как следствие, снижение фильтрации дорожных шумов и неровностей.
• Гидропневматическая и пневматическая подвеска. Роль упругих элементов исполняют пневматические баллоны и гидропневматические элементы, объединенные в одно целое с системой гидроусилителя руля и гидравлической системой тормозов.
• Адаптивная подвеска отличается тем, что степень демпфирования амортизаторов изменяется в зависимости от качества дорожного полотна, параметров движения и запросов водителя. Результатом можно отметить повышенную маневренность и безопасность.

Все подвески имеют свои положительные характеристики и недостатки. Некоторые до сих пор широко используются, а какие-то давно не актуальны.

Как проверить, в порядке ли подвеска?

Проще всего в этом случае было бы посетить сервисный центр и попросить специалистов провести диагностику подвески. Но такую проверку можно выполнить и самостоятельно.

Как проверить переднюю подвеску?

При проверке передней подвески вы должны сначала обратить внимание на пыльники и резиновые детали. Чаще всего они первые выходят из строя

Внимательно проверьте резиновые уплотнения — они не должны быть повреждены, порваны или изношены.

Обратите внимание на амортизаторы при проверке на наличие утечек масла или износа. Чтобы быть абсолютно уверенным, что с ними нет проблем, можно попробовать немного раскачать авто

Если после того, как вы перестанете толкать автомобиль он перестанет раскачиваться, это значит, что с амортизаторами все в порядке. В противном случае потребуется их замена.

Осмотрите стойки хорошо. В случае их сильного износа они проседают, и автомобиль становится ниже, что является верным признаком того, что пружины и амортизаторы требуют замены.

Как проверить заднюю подвеску?

Поскольку большинство компонентов сосредоточено в передней подвеске, заднюю часть намного легче проверить. Если автомобиль оснащен независимой подвеской, ее устройство немного сложнее, но и в этом случае диагностику можно провести самостоятельно

Особенное внимание необходимо уделить опорным и подвижным элементам

Если вы не совсем уверены, что справитесь с проверкой подвески, стоит обратиться в специализированную службу, где механики имеют необходимое диагностическое оборудование и могут выполнить полную диагностику передней и задней подвески, а также, если необходимо заменить любой из их элементов.

Главная » Статьи » Что такое подвеска автомобиля?

Технические нюансы

А сейчас перейдём к технической стороне вопроса и разберёмся с конструкцией и устройством зависимой системы, а также её разновидностями. К подобным типам подвесок причисляют такие:

• на продольных рессорах (рессорная);
• с направляющими рычагами (зависимая пружинная);
• подвеска Де Дион.

Первый вариант является одним из самых старых. Состоит такая конструкция из балки моста, соединяющей два колеса, а также двух продольных рессор, на которых она крепится.

Рессора в данном варианте выступает в качестве универсального упругого элемента – она принимает на себя нагрузки в вертикальной и поперечной плоскости, а также гасит колебания кузова. Конечно, высокого комфорта от работы подвески подобной системы не добиться, к тому же на больших скоростях начинают появляться проблемы с управляемостью.

Более совершенной и современной можно назвать конструкцию с направляющими рычагами. Вариантов исполнения в плане количества рычагов и их конфигурации есть масса – это и подвеска с тягой Панара, и с механизмом Уатта или Скотта-Рассела. По сравнению с рессорными, у этих систем гораздо лучше управляемость и поведение в поворотах. Главным упругим элементом тут является пружина, а помогает ей амортизатор.

Что же касается подвески Де Дион, то тут есть один нюанс. Дело в том, что данную систему нельзя назвать полностью зависимой из-за хитрого расположения элементов, которое обусловлено тем, что разрабатывалась она для задней оси заднеприводных авто. В ней дифференциал и балка, соединяющая колёса, разделены.

Рекомендуем: Когда надо менять тормозные колодки и каковы признаки их износа?

Дифференциал жёстко соединён с корпусом автомобиля, а вращение от него на колёса передаётся через качающиеся ведущие валы. По мнению экспертов, подвеска Де Дион по многим параметрам превосходит лучшие образцы независимых конструкций, и единственным существенным её недостатком является цена, из-за чего встретить её можно не часто, да и то преимущественно на спорткарах.

Вывод

Каждый тип подвески нашел свою нишу и хорошо себя там чувствует, и продолжает постепенно развиваться. Пожалуй, специалисты в области двигателей внутреннего сгорания окажутся не у дел раньше, чем водители подвески! А если серьезно, то пневмоподвеска считается самой совершенной. До сих пор его недостатком является сложность конструкции и цена. Но со временем, если ничего нового не изобретут, будущее за независимой пневмоподвеской. И старайтесь содержать подвеску в хорошем состоянии. Не стоит ездить с пустыми амортизаторами, погнутыми рычагами и пружиной, которая «просто сорвала виток с края».
