МКПП в машине: что это такое

Устройство механической коробки передач

Стоит понимать, что сама по себе любая коробка передач не сможет функционировать отдельно от других, не менее важных узлов автомобиля. Одним из них является сцепление. Данный узел осуществляет разъединение мотора и трансмиссии в требуемый момент времени

Это позволяет осуществлять переключение передач без последствий для автомобиля при сохранении оборотов двигателя.Наличие сцепление и необходимость его применения обусловлена тем, что МКПП пропускает через свои шестерни большой по значению крутящий момент.Так же важно знать, что любая коробка передач при условии классической конструкции имеет оси валов, на которые нанизаны зубчатые шестеренки. О них мы упоминали ранее

Корпус при этом обычно называют «картером». А самыми распространенными компоновками являются трех- и двухвальные.

устройство МКПП

В первых расположены:

• ведущий вал;
• промежуточный вал;
• ведомый вал.

Ведущий вал обычно соединяется со сцеплением, а уже по нему осуществляются перемещения особого диска (его называют диском сцепления)

Далее вращение уходит к промежуточному валу, который крепко соединен с шестеренкой первичного вала.При рассмотрении конструктивных особенностей МКПП следует брать во внимание особое расположение ведомого вала. Часто он соосен с ведущей осью, и соединены они посредством подшипника, что находится внутри ведущего вала

Такое устройство обеспечивает независимость их вращений. Блоки шестерней с ведомого вала не зафиксированы, а сами шестерни ограничены специальными муфтами. Они так же могут смещаться по оси.При включенной нейтральной передаче обеспечивается свободное вращение шестеренок. Тогда муфты приобретают разомкнутое положение. После того, как водителем выжато сцепление, а передача переключена, скажем, на первую, специальная вилка в КП переместит муфту таким образом, что она зацепится за требуемую пару шестеренок. Так осуществляется передача вращения и усилия, направленного от двигателя.

Устройство механической коробки передач

От ведомой оси происходит передача крутящих моментов и оборотов двигателя посредством карданного вала (в случае с задним приводом) на ведущие колеса. В момент зацепления синхронизатором ведущего и ведомого вала при условии, что шестерни не участвуют в процессе, достигается наивысший коэффициент полезного действия.Для осуществления движения назад механика оснащена «паразитной» шестеренкой, приводя в действие которую водитель может сменить путь вращения на обратный.Многие из коробок передач механического типа снабжены косозубыми шестернями. Это обусловлено их способностью справляться с большими усилиями и при этом создавать меньше механического шума.Что касается 2-вальной КП, там точно так же предусматривается соединение ведущего вала со сцеплением. Разницей между двуосной и трехосной является наличие блока шестерней на ведущем валу. Ну и, конечно же, отсутствие промежуточного вала.На ведомой оси находится жестко закрепленная шестерня главной передачи. Другие из шестерней оснащены синхронизационными муфтами.

Такое устройство и принцип работы очень похожи с трехосной версией МКПП.Стоит отметить, что двухвальные механические коробки передач обладают большим коэффициентом полезного действия, но из-за особенностей своей конструкции и связанного с этим ограничения на допустимо возможное повышение передаточного числа используются только в легковых автомобилях.Также важным элементом в конструкции механических коробок переключения передач являются синхронизаторы.

Подробнее о МКПП

Ранее, когда первые образцы таких КП ими не оснащались, водителям приходилось осуществлять двойной выжим для равнения окружных скоростей шестерней. С появлением синхронизаторов эта необходимость исчезла.Следует отметить, что синхронизаторы не применяются для коробок передач с большим их числом (когда речь идет, скажем, о 18 ступенях), ведь с технической точки зрения комплектации такого формата просто невозможна. Так же для увеличения скорости переключения передач синхронизаторы не применяются при конструировании спорткаров.Синхронизаторы функционируют таким образом: когда управляющий переключает передачи, муфта смещается к нужной шестерне. Усилия поступают на блокировочное кольцо муфты, и при имеющейся силе трения поверхности зубьев начинают своё взаимодействие.Механическая коробка передач принцип работы имеет, как мы выяснили, доступный и ясный. Рассмотрим теперь вопросы, касающиеся переключение передач.

Принцип работы механической коробки передач

Механическая коробка передач Принцип работы механической КПП следующий: крутящий момент от двигателя через сцепление передается на первичный вал коробки передач, далее преобразуется при помощи пар взаимодействующих между собой шестерен и затем передается на колеса. Каждая пара шестерен (ступень) имеет определенное передаточное число, которое преобразует скорость вращения и крутящий момент коленвала двигателя. Причем если передача увеличивает крутящий момент, то скорость вращения уменьшается и наоборот. В первом случае передача будет называться понижающей, а во втором – повышающая.

Передаточное число определяется отношением количества зубьев у выходной и входной шестерен в паре. В свою очередь, количество зубьев напрямую зависит от размера самой шестерни: чем больше зубьев – тем больше диаметр шестерни. Например, у первой передачи самое большое передаточное число, и, следовательно, входная шестерня (на первичном валу) имеет минимальный размер, а выходная – максимальный. Переключение скоростей в механической КПП происходит только при нажатии на педаль сцепления, поскольку необходимо прервать поток мощности, передающийся от двигателя.

Движение автомобиля, оснащенного МКПП, всегда начинается с первой передачи. Исключение составляют тяжелые грузовики – там это можно делать со второй передачи. Для этого необходимо вручную перевести селектор рычага в соответствующее положение. Переход на повышенные передачи осуществляется последовательным переключением передач друг за другом. Сам момент переключения скорости зависит от показаний спидометра и тахометра, поскольку каждая передача рассчитана на работу в определенном диапазоне оборотов двигателя.

Функционирование МКПП

Каков принцип работы данного устройства? Он заключается в том, что момент силы силового агрегата изменяется ступенями, благодаря воздействию шестерен. Следует отметить, что в состав коробки (помимо шестерен) входит картер, входной/выходной/промежуточный валы, синхронизаторы, включая механизм, который обеспечивает переключения передач. Их общее взаимодействие на автомобиле гарантирует эффективное осуществление передачи момента силы.

https://youtube.com/watch?v=Bb7leiitIo4

Синхронизатор установлен между ведомым и ведущим валом. Схема данного механизма позволяет увидеть, что он состоит из следующих элементов: ступица, муфта, сухари, блокировочное и проволочное кольцо. Рабочий материал, из которого состоит синхронизатор – сталь, либо латунь, реже встречаются модели авто, где синхронизатор выполнен из карбона. Он способен выдерживать высокие температуры, гарантирует снижение уровня шума.

Первичный и вторичный вал КПП эффективно справляются с большими нагрузками. На первичный вал коробки передач приходится момент силы коленвала мотора.

В картере МКПП находится смазка, которая снижает трение металлических составляющих, тем самым увеличивая срок работы системы трансмиссии.

Об истории возникновения МКПП

Это автопутешествие состоялось в 1887 году. Карл Бенц и его супруга Берта с сыновьями ехали к тёще изобретателя. 80-километровое путешествие оказалось очень сложным из-за несовершенства конструкции первого автомобиля. На некоторые, с виду небольшие, подъёмы его приходилось заталкивать вручную: не хватало силы тяги. После этой поездки Бенц усовершенствовал автомобиль, снабдив его дополнительной вспомогательной передачей – «понижайкой», для увеличения силы тяги.

Эта идея используется в КПП и по сей день: передаточное число должно быть переменным, позволяющим использовать разные соотношения между скоростями вращения коленвала мотора и ведущих колёс.

Разумеется, первая механическая коробка передач Карла Бенца была сначала очень примитивным устройством. Это были шкивы разного диаметра, прикреплённые к ведущей оси. С мотором они соединялись ремнём, и при помощи рычагов ремень можно было перекидывать с одного шкива на другой. Впоследствии на смену кожаному ремню и шкиву пришла металлическая цепь и звёздочка, как на современных «продвинутых» велосипедах.

Зубчатую передачу и коробку передач на шестерёнках впервые поставил на автомобиль Вильгельм Майбах. Параллельно с немецкими автоинженерами, примерно в те же годы, похожими изысканиями занимались и французские. В созданной Эмилем Левассором и Луи Панаром механической коробке переключения передач уже применялся целый набор зубчатых колёс с разными передаточными числами для движения вперёд и одна шестерня – для движения назад. Как и в наше время, шестерни передних передач, были укреплены на вторичном валу, который двигался вдоль своей оси. Это позволяло разным по своему диаметру зубчатым колёсам входить в зацепление с неподвижной шестернёй на первичном валу.

Официально изобретателем механической коробки переключения передач, похожей на современную, стал Луи Рено: в 1899 году этот молодой начинающий автопромышленник запатентовал первую в мире КПП, основанную на системе подвижных зубчатых колёс и валов. Она была трёхскоростной.

Первый запатентовавший МКПП человек – Луи Рено – в своей «лаборатории».

Заокеанский пионер автопрома – Генри Форд – не копировал достижения немецких и французских инженеров, а шёл своим путём. Его механическая коробка передач состояла из нескольких планетарных шестерён (сателлитов), которые вращались вокруг центральной («солнечной») шестерни и фиксировались при помощи водила. Именно такой – планетарной КПП оснащались первые массовые серийные автомобили «Форд А».

Не менее важным техническим решением, чем изобретение коробки на зубчатых шестернях различного диаметра, стало изобретение синхронизатора, которое сделал в 1928 году Шарль Кетеринг из «Дженерал Моторс». Оно сделало механические коробки передач более лёгкими в управлении, придало им новый импульс развития и «техническое долголетие».

Что нельзя делать на механике

Разберем типичные ошибки, которые могут привести к нехорошим последствиям.

• Неполное нажатие на педаль сцепления. Сцепление обеспечивает связь мотора и колес, правильное управление педалью сцепления ведет к долгому сроку службы двигателя, коробки передач, механизма сцепления. Нужно всегда выжимать сцепление до упора в пол, только такое положение обеспечивает полное разъединение коробки и двигателя. Если педаль сцепления выжать не полностью, в таком случае происходит неполное разъединение коробки и двигателя, и первичный вал трансмиссии продолжает вращаться под нагрузкой. Это приводит к стиранию зубьев синхронизатора и повышенному износу коробки, что с течением времени выливается в хруст, нечеткое включение передач и полному выходу из строя коробки передач.
• Часто и подолгу держать сцепление выжатым при включенной скорости (во время длительной остановки или во время езды). Педаль сцепления предназначена для кратковременного нажатия и затем ее надо отпускать. Если держать его длительно нажатым, это может привести к повышенному износу подшипников и всей системы сцепления в целом. При остановке свыше 30-40 секунд, лучше переключать машину на нейтральную скорость.
• Удержание левой ноги на педали сцепления без нажатия. Педаль сцепления не предназначена, чтобы на ней отдыхала левая нога. Есть специальная площадка для отдыха левой ноги, где она должна быть всегда, за исключением моментов, когда требуется выжать сцепление. Нога, постоянно расположенная на педали сцепления, немного давит на нее, что приводит к нагреву внутренних деталей сцепления и быстрому их износу.
• Привычка держать правую руку на рычаге переключения передач. По всем правилам обе руки нужно держать на руле, за исключением момента переключения передачи. Многие водители предпочитают держать руль левой рукой, а правую располагают на рычаге коробки, используя ее в качестве опоры. Не все машины имеют подлокотники, на которых было бы удобно держать правую руку, поэтому водители зачастую и держат руку на рычаге, поскольку это достаточно удобное место. При всей кажущейся безобидности этой привычки, постоянный вес руки на рычаге приводит к негативным последствиям. Рычаг соединяется с очень чувствительными внутренними элементами коробки и, длительное давление создает повышенную нагрузку на трущиеся детали трансмиссии, что ведет к преждевременному износу коробки.
• Включение задней передачи во время движения. Заднюю передачу можно включать только после полной остановки машины. Еще желательно выждать пару секунд после нажатия на сцепление, и только потом включить заднюю скорость. Если включить заднюю передачу, когда машина еще продолжает ехать вперед, это приводит к стиранию зубчатого колеса и поломке шестеренок в коробке. Можно даже услышать хруст из коробки, поэтому лучше так не делать. За один раз, конечно, все не сломается, но если это практиковать постоянно, коробка выйдет из строя.
• Езда на высокой передаче при низких оборотах двигателя. Во время равномерной езды по трассе повышенная передача при низких оборотах экономит топливо и не нагружает двигатель. Но злоупотреблять такой ездой в городских условиях не стоит, так как это ведет к повышенной нагрузке на шестеренки и подшипники коробки передач, да и к повышенной нагрузке на двигатель.
• Переключать передачи без выжимания сцепления. Это приведет к поломке коробки.
• Резкое бросание сцепления. Педаль сцепления нужно нажимать в пол, а отпускать очень плавно. Если бросить педаль сцепления резко, то машина дернется вперед и заглохнет. Если впереди вас на близком расстоянии находится автомобиль, то вы можете его задеть. Также, если вы дернулись и заглохли после начала движения (скажем на светофоре), то водитель машины позади вас может не успеть среагировать и врежется вам в задний бампер. Бросание сцепления приводит к износу коробки, сцепления, да и мотора.

Видеоинструкция

Источники

• https://autochainik.ru/mekhanicheskaya-korobka-peredach.html
• https://pdd-helper.ru/kak-nauchitsya-ezdit-na-mehanike/
• https://AkppGid.ru/mkpp/mkpp.html
• https://DaciaClubmd.ru/mexanicheskaya-kpp/
• https://auto-self.ru/prednaznachenie-i-raspolozhenie-pedaley-v-mashine/
• https://autoleek.ru/korobka-peredach/mkpp/kak-upravlyat-mkpp.html
• https://mashinapro.ru/813-kak-tormozit-na-mehanike.html
• https://reedr.ru/auto/kak-pravilno-tormozit-na-mehanike-s-vyzhatym-stsepleniem-ili-net/
• https://AvtoMotoSpec.ru/obuchenie-vozhdeniyu/kak-pravilno-tormozit-na-mexanike.html
• https://dtp.help/kak-nauchitsya-vodit-na-mehanike.html

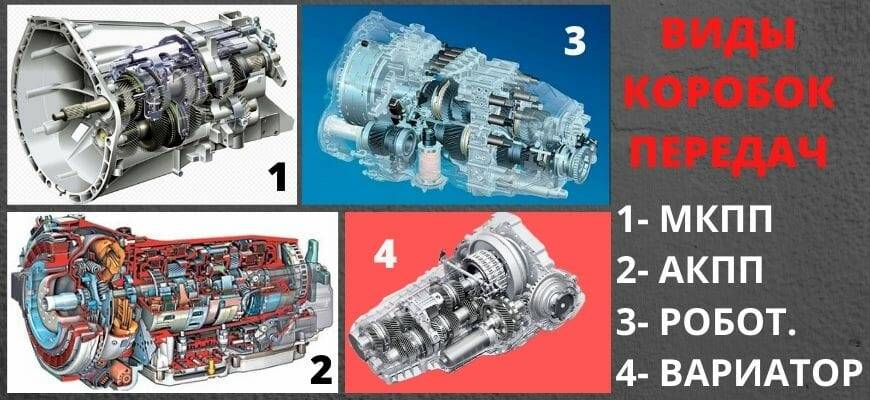

Виды коробок передач

Основные разновидности коробок передач:

1. Механические, оборудованные соосными валами (2 или 3, на тракторных агрегатах вводятся дополнительные валы) с шестернями, имеющими прямые или косые зубья (в прошлом столетии существовали мелкосерийные конструкции с планетарными передачами). Существуют коробки с валами, установленными под углом, рассчитанные на использование в тракторах и машинах с полным приводом.
2. Автоматические или гидромеханические, для преобразования крутящего момента используются планетарные механизмы.
3. Роботизированные, построенные на базе механической коробки с дополнительными приводами, управляющими переключением ступеней. В категорию роботов попадают преселективные АКПП с двойным сцеплением (например, DSG), имеющим автоматическое управление.
4. Вариаторы, оснащенные гидравлической муфтой для передачи крутящего момента от двигателя.

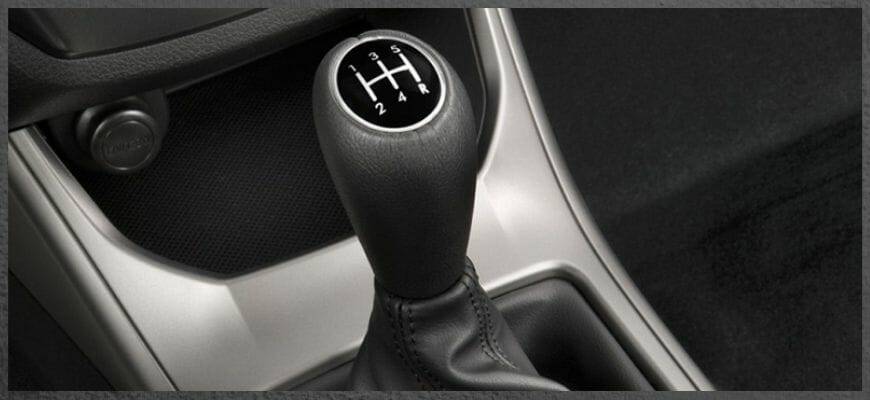

МКПП (Механика)

Механическая трансмиссия с ручным выбором ступени оборудована муфтой сцепления, которая размыкается нажатием на педаль сцепления. За счет использования синхронизаторов переключение происходит без посторонних шумов и ударных нагрузок на зубья. Рычаг переключения расположен на тоннеле между креслами водителя и переднего пассажира. До 60-х гг. прошлого века выпускались автомобили с рукояткой, установленной на рулевой колонке.

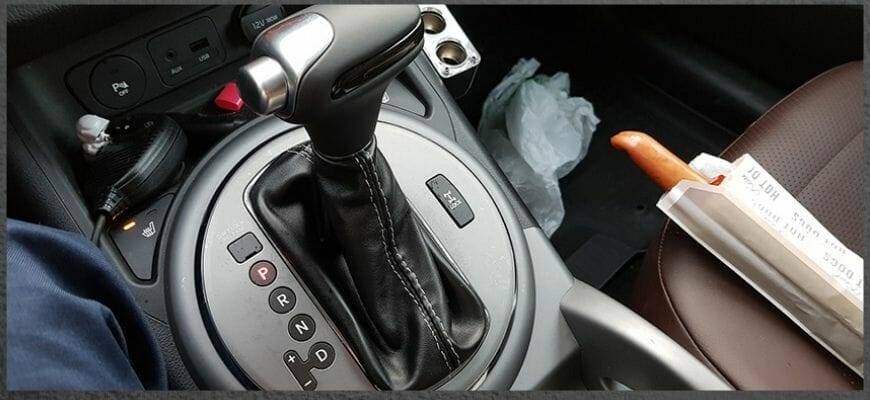

АКПП (Автомат)

Автоматические трансмиссии получили широкое распространение на машинах американских концернов в начале 50-х гг. прошлого века, а затем стали использоваться европейскими и японскими компаниями. В состав агрегата входит гидравлический трансформатор, обеспечивающий передачу крутящего момента от коленчатого вала двигателя. Переключение ступеней осуществляется гидроблоком с золотниковыми клапанами и электронным блоком управления. Водитель выбирает требуемый режим работы с помощью селектора, расположенного на тоннеле или рулевой колонке.

Автоматический режим работы предотвращает ошибочный выбор ступени с последующим перекручиванием коленчатого вала двигателя. Некоторые модели АКПП поддерживают ручной алгоритм выбора скоростей (при помощи рычага или лепестков, расположенных под рулевым колесом).

Роботизированная коробка передач

На автомобилях встречаются роботизированные трансмиссии 2 типов:

1. Механический блок электрическими или гидравлическими механизмами, позволяющими управлять сцеплением сухого типа и переключать ступени без вмешательства водителя. Подобная схема используется на техники производства компаний Lada или Opel, отличается низкой себестоимостью, но требует частого обслуживания и регулировки, а также и не обеспечивает плавное переключение передач.
2. Конструкция с 2 сцеплениями, отвечающими за включение четных или нечетных скоростей, впервые запущенная в серийное производство концерном Volkswagen под обозначением DSG. Позднее аналогичные роботы появились в производственной программе концернов Ford, Hyundai-KIA и ряда других. За счет использования двойной муфты достигается быстрое и плавное переключение скоростей, реализована поддержка ручного управления.

Коробка передач вариатор

В конструкции предусмотрены 2 конические поверхности, по которым передвигается металлический ремень, обеспечивая плавное изменение частоты вращения выходного вала. Ряд изготовителей предусматривает фиксированные положения ремня, которые необходимы для имитации ступеней при ручном управлении.

Устройство механической коробки передач

Конструктивно механическая коробка передач состоит из следующих элементов:

• ведущий или первичный вал;
• ведомый или вторичный вал;
• промежуточный вал (для 3-х вальной МКПП);
• шестерни первичного и вторичного валов;
• механизм выбора передач;
• муфты синхронизаторов (синхронизаторы);
• картер;
• главная передача;
• дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Трехвальная КПП: устройство и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню — таким образом, валы находятся в постоянном зацеплении.

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Достоинства и недостатки МККП

Преимущества «механики»:

• потери при передаче энергии вращения двигателя автомобиля к ведущей паре колес минимальны;
• простая конструкция не требует сложной технологии ремонта и профилактического обслуживания;
• значительно меньший вес механической коробки влияет на общую массу транспортного средства;
• более простая конструкция влияет на более низкую стоимость автомобиля;
• более высокий КПД по сравнению с аналогичным показателем для АКПП;
• не требует установки специальной системы охлаждения;
• больший срок эксплуатации по сравнению с АКПП;
• стоимость всех элементов МКПП более низкая, чем запчасти к «автомату»;
• возможность буксировки автомобиля на большие расстояния и завода транспортного средства «с наката»;
• более широкие возможности для управления и качества вождения транспортным средством;
• при наличии некоторого опыта ремонт МКПП можно совершать самостоятельно.

Недостатки МКПП:

Процесс управления транспортным средством, оснащенным механической коробкой передач связан с применением существенных физических усилий. Это серьезно утомляет, особенно во время передвижения в городских условиях, когда требуется постоянно останавливаться, а затем опять разгонять свой автомобиль. Человек, который научился водить автомобиль с помощью МКПП, легко сможет управлять аналогичным средством передвижения, оснащенным АКПП. А вот наоборот, скорее всего, легко не получится.

Количество ступеней

Число ступеней, которое может включать ручная коробка, варьируется в основном от 4 до 6, однако встречаются и 7-ступенчатые авто. Каждая ступень скорости на МКПП обеспечивает нужное передаточное соотношение валов внутри самой коробки. Следует отметить, что именно версии на пять / шесть ступеней достаточно востребованы у автолюбителей. Первые шестиступенчатые МКПП появились в 1990-х гг.

Ступени переключаются посредством специального рычага. При этом возникающий момент силы передается на вторичный вал коробки передач, после на имеющийся колесный привод. Присутствует нейтральная передача. Когда она включена, обеспечивается свободное вращение шестерен. Вал вращается с частотой, идентичной с той, что крутятся ведущие колеса. На нейтральную позицию следует переключаться, когда происходит остановка. Как правило, нейтралка является средней позицией установленной КП.

Механическая коробка для «чайников». 9 важных деталей

Плюсы и минусы МКПП

Новичку, приобретшему авто с механической коробкой, требуется ознакомиться с важными нюансами в обращении с коробкой и уяснить некоторые моменты. Начнем по порядку. Для чего нужны передачи? Для того, чтобы выбирать, какая именно и при каких условиях будет наилучшей для применения в требуемой вам ситуации (погодные условия, качество дорожного покрытия и т.п.)

Важно! Освоение расположения передач. Важным моментом является синхронное нажатие педали сцепления с одновременным переключением скоростей

1. Запуск мотора. Схема: «нейтралка» — сцепление – запуск двигателя. И никак иначе.

2. Правильное применение сцепления. Выжимать – строго до конца и не больше 2 секунд. Бережем машину.

3. Похвальная координация и гладкие действия. Сцепление. Скорость (например, первая). Бросаем сцепление (медленно, конечно же), при этом так же медленно принимаемся за газ.

4. «Дауншифтинг»

Проще говоря, при понижении скорости важно понижать и передачи, точно так же, как осуществлялось их повышение при разгоне

5. Задний ход. Никогда и ни при каких обстоятельствах не рекомендуется включать заднюю передачу до момента, пока авто не остановится.

Важные детали МКПП

6. Паркуемся. Мотор заглушен, выжато сцепление, включена первая передача, ручной тормоз в рабочем положении. Все просто.

Непонятно, трудно и нудно? Больше практики! Только при условии постоянного и непрерывного вождения описанные принципы и тонкости будут не просто сводом правил или законов, а чем-то естественным и понятным.

Советы для чайников на механике

Для неопытных водителей, имеющих в своём распоряжении машины с механической коробкой, можно дать один важный совет – использовать сцепление только по его прямому назначению:

• во время начала движения с места;
• при необходимости переключиться на более высокую или низкую передачу во время движения;
• при полной остановке машины для перевода рычага МКПП в нейтральное положение с последующей постановкой на стояночный тормоз.

Ни в коем случае не следует пытаться применять сцепление для остановки машины. Торможение двигателем намного эффективнее и безопаснее, нежели неуправляемое движение с заблокированными колёсами.

В чем отличаются коробки передач

Механическая коробка — это редуктор многоступенчатого типа, который представляет возможность водителю транспортного средства самостоятельно переключать передачи автомобиля. МКПП бывают с разным количеством передач: самые простые имеют четыре передачи, а в самых сложных количество передач достигает семи и более штук. Конструкция механической коробки передач представляет собой металлический вал с фиксированным комплектом шестерен и его аналог со свободно вращающимися шестеренками. При синхронизации вращения соответствующих пар шестерен может происходить блокировка и фиксация их специальными механизмами. Для процесса переключения передач используется однодисковое сцепление.

Главным отличием механики от автомата является то, что МКПП дает опытному водителю больше возможностей для управления транспортным средством. Экономия топлива, быстрое достижение достаточно высоких скоростей – это преимущества МКПП перед АКПП в руках профессионального водителя.

Схема МККП

Подробнее о том, что представляет собой «механика»

Как работает механическая КП? Что она из себя представляет? Давайте разберемся. Механическая коробка передач выполняет простую и понятную функцию: смена передаточного отношения скорости вращения колесам от мотора. Важная составляющая часть её – передаточный механизм зубчатого (чаще всего) вида. Мы уже выяснили, что функционирует механическая КП путем манипуляций водителя, который самостоятельно решает, какое в настоящий момент значение передаточных чисел требуется для корректной работы всего авто.Отсюда и название – механическая, что предполагает полностью ручное управление.

Принцип работы МКПП

В общем и целом, КП – это ступенчатые редукторы закрытого типа. В себе они содержат зубчатые шестеренки, которые в зависимости от востребованности в данный момент могут быть сцеплены и могут изменять обороты и меж входным и выходным валами, а так же их частоту.

Как работает механическая КП

Плюсы и минусы механических коробок передач

Разумеется, идеальной коробки передач просто не существует. Но несравненными преимуществами именно механической являются:

Относительная дешевизна конструкции по сравнению с аналогами.
Небольшая масса и завидный КПД (коэффициент полезного действия).
Отсутствие особых требований к охлаждению.
Преимущество с точки зрения экономии и лучшая среди аналогов динамика разгона.
Легкость и простота с точки зрения инженерии.
Высокая надежность и высокий ресурс эксплуатации.
Наличие возможности применять различные техники (что важно для асов и водителей со стажем) и стили вождения при некоторых условиях (например, во время гололедицы и при езде по бездорожью).

Устройство механической коробки передач

1. Машину с МКПП можно завести посредством толчка и осуществить её буксировку максимально легко и удобно на большие расстояния при любой скорости.
2. Наличие возможности рассоединения двигателя и трансмиссии.

Впечатляющий список. Поговорим о недостатках. Среди них:

1. Потребность при переключении полного разобщения между силовым механизмом и трансмиссией, а это оказывает влияние на время осуществления переключения.
2. Для достижения плавности переключения, придется долго набивать руку и копить опыт.
3. Идеальной плавности добиться не получится вообще, так как число ступеней в современных авто с механической коробкой передач колеблется от 4 до 7.
4. Относительно малый ресурс на узле сцепления
5. Статистические данные, говорящие о том, что водители, предпочитающие механику, более подвержены утомлениям в пути.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

• картер;
• входной, выходной и промежуточный валы;
• синхронизаторы;
• ведущих и ведомых шестерней;
• механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

• подвижно на шлицах;
• фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

• рычага;
• приводов;
• ползунов;
• вилки;
• замка;
• муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.
