Компьютерная диагностика автомобиля

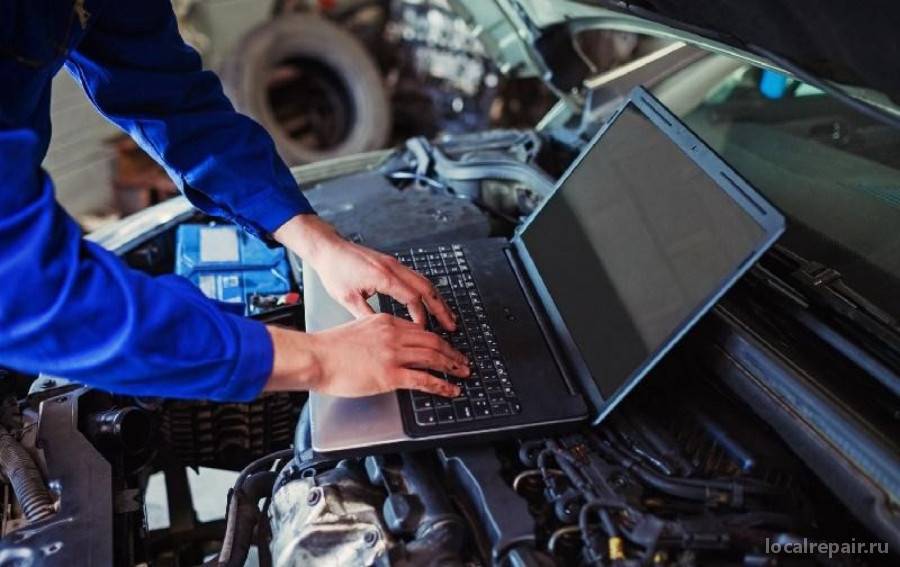

Что такое компьютерная диагностика автомобиля

Диагностирование транспортного средства при помощи современных технологий – это процесс, при котором с основных элементов машины считываются коды ошибок и неисправностей. Также в дальнейшем на основе данной информации возможна корректировка различных параметров системы. Для проведения подобного анализа используют специальный прибор. Примеры такого оборудования (дилерского, аналогичного) – это различного типа сканеры, комплектующие оригинального производителя, многофункциональные автомобильные стенды.

Следует обратить внимание на то, что большинство современного программного обеспечения, диагностических систем считывает и ведет учет всех изменений в работе коробки переключения передач, доске индикации, системе управления мотором и других узлов. Информация со сканера транслируется на мультиметр, обычно в режиме онлайн. Также на данном приборе возможно отобразить сразу до пяти различных графиков, причем в наиболее комфортном для восприятия виде.

Также на данном приборе возможно отобразить сразу до пяти различных графиков, причем в наиболее комфортном для восприятия виде.

Системы компьютерного диагностирования, применяемые на сегодняшний день на всех специализированных станциях ТО, могут также перекодировать параметры двигателя. Это делается, чтобы повысить показатели, относящиеся к мощности машины. Процедуру повышения данных характеристик называют «чип-тюнинг ТС».

Для оптимизации системы управления под конкретный автомобиль нередко проводят перенастройку. Обновление настроек блока управления производится с помощью специализированных устройств для диагностирования. Данная настройка регулирует параметры бензосистемы и корректирует обороты двигателя при работе вхолостую.

Дополнительное программное обеспечение позволяет осуществлять перенастройку всех параметров электроники автомобиля в соответствии с интерфейсом последних моделей, сошедших с конвейера буквально сегодня. Такая система не требует введения начальных и нормированных параметров и автоматически фиксирует различия.

Основная цель компьютерного анализа машины – это устранение неполадок, которые связаны с появлением какого-либо значка индикации на приборной панели

В случае, когда загорелся индикатор неисправности или владелец транспорта сам обратил внимание на ошибки в функционировании систем автомобиля, часто выполняется диагностирование с помощью компьютера. Причиной проведения диагностики также может стать желание потенциального покупателя транспортного средства с пробегом убедиться в том, что машина находится в хорошем состоянии.

Проверка автотранспорта проводится с использованием специальных разъемов, подключаемых к бортовому оборудованию машины. Если проводят углубленное диагностирование различных частей, то транспортное средство синхронизируют с устройством со специализированным ПО. Данный сканер считывает множество транслируемых кодов неполадок машины. В первую очередь закодированные данные отображаются на экране устройства, затем специальные программы расшифровывают коды. После анализа собранной информации подводят итог: имеются ли сбои и неисправности в конкретной системе автомобиля.

На слух

Будем надеяться, что вы помните на слух, как работает исправный агрегат: тихо и ровно. На некоторых моделях – практически неслышно. Если в звуке работающего мотора появились какие-то новые нотки, то необходимо прислушаться к этому повнимательнее.

Звонкое цоканье при работающем моторе может означать увеличенные зазоры клапанов, и их необходимо отрегулировать.

Равномерный стук, не зависящий от оборотов, может означать изношенность распредвала или его подшипников.

Характерное постукивание на холодную, которое пропадает с разогревом движка до рабочих температур – гидрокомпенсаторы вышли из строя или засорились (необходима прочистка, промывка или замена – стук уйдет).

Бухающий звук – коренные вкладыши коленвала.

Что проверяют при помощи компьютерной диагностики

Главное в этом процессе – с помощью компьютера выявить, в каком автомобильном узле имеются проблемы, и устранить их. Точно установить причину поломки поможет сравнение полученных параметров с заводскими показателями, которые вводятся производителем машины на этапе ее оборудования перед продажей. Если расхождения в заданном диапазоне существенны, то выдается ошибка.

Диагностика дает возможность отследить работу как бензинового, так и дизельного двигателя, а именно:

• его производительность;
• скорость на холостом ходу;
• проверить фазу газораспределения;
• срабатывание электронного клапана;
• положение дроссельной заслонки;
• количество оборотов;
• синхронизацию зажигания.

При помощи автодиагностики можно также проверить:

• состояние машины на момент ее покупки;
• качественно ли было произведено техобслуживание, и были ли учтены все ошибки;
• электропитание авто;
• определить характер неисправности при зажигании кнопки «Чек».

Когда и как часто следует проводить диагностику двигателя

Не стоит недооценивать влияние мелких неисправностей на работу двигателя – уже на этапе их появления надо принимать меры

Если не обращать на них внимание, то очень скоро придется столкнуться с ремонтом силового агрегата. Ремонт этого узла – дорогое удовольствие. Перечислим признаки, при которых обязательно нужно провести диагностику мотора:

Перечислим признаки, при которых обязательно нужно провести диагностику мотора:

• Существенно вырос расход топлива. Тип топлива не имеет значения.
• Приходится часто и много доливать масло.
• Весомый повод для тревоги – падение мощности автомобиля.
• Возникают трудности с переключением передач, включение происходит рывками.
• Появление необычных звуков при старте двигателя.

Благодаря диагностике можно узнать, какой объем ремонта мотора предстоит и какова будет его стоимость. Для дизельных автомобилей необходимо диагностировать работу двигателя раз в полгода. Кроме того, нужно проводить специальную подготовку машины к зимнему и летнему сезонам. Профессиональные автомеханики советуют делать диагностику ДВС не только при подозрении на неисправности, но и регулярно в целях профилактики. Часто таким методом удается предупредить серьезные поломки силового агрегата.

Когда проходить диагностику?

Автолюбители избегают затрат, поэтому диагностика часто сводится к применению «дедовских» методов или игнорированию проблемы. Такой подход приводит к еще большим повреждениям и расходам в будущем. Чтобы избежать проблем, стоит реагировать на следующие симптомы неисправности:

• рост потребления бензина (дизельного топлива) автомобилем;
• сбои в работе педали акселератора. При нажатии вместо набора скорости происходит ее замедление;
• появление выхлопов черного и белого цвета;
• возникновение шумов и стуков;
• увеличение времени прогрева силового узла (в сравнении с прошлыми показателями);
• снижение потери мощности силового узла.

Описанные выше симптомы сигнализируют о явных неполадках двигателя или других узлов автомобиля, которые определяются путем проведения компьютерной диагностики. Проверка не будет лишней и в следующих случаях:

1. при покупке машины с пробегом у частника;
2. при самостоятельной подготовке автомобиля к реализации. Проведение диагностики — шанс точно вычислить стоимость автомобиля;
3. в ситуации, когда машина долго эксплуатируется без ремонта;
4. в случаях, когда авто используется в экстремальных условиях (поездки за город, длительное путешествие, сложные погодные условия и так далее).

Этапы работы по компьютерной диагностике автомобиля

Компьютерная диагностика двигателя автомобиля

Компьютерная диагностика включает в себя тестирование электроники автомобиля и блоков, отвечающих за работу основных узлов транспортного средства — мотора, подвески, круиз-контроля, трансмиссии, навигации, приборной панели и так далее. Работа проходит в несколько этапов:

1. Проверяются узлы автомобиля при помощи имеющихся средств диагностики, снимаются основные данные с узлов автомобиля, считываются ошибки. На этом этапе работник СТО должен правильно расшифровать показания сканера и сделать предварительные выводы по поводу неисправности;
2. На втором этапе делается дополнительное аналоговое тестирование. Проверяется электрическая часть автомобиля — провода, АКБ, контактные соединения, генератор. Мастер определяется, система исправна или нет. В противном случае остальные данные не будут иметь значения;
3. Проверяются параметры автомобиля в режиме онлайн. Название опции — «Data Strea». Информация по потоку — шанс проверить сигналы от исполнительных органов и прочих элементов. В этом режиме на экране тестирующего устройства видны основные параметры — впрыска топлива, датчиков, режима ХХ и так далее;
4. Проводится анализ данных, которые получены в процессе проверки. Как уже упоминалось, сканер выдает основные осциллограммы, которые стоит сравнить с типовыми для каждого из автомобилей. Обычно у квалифицированного мастера вся эта информация имеется под рукой;
5. Записанные в память контроллера ошибки стираются. После этого проводится повторная инициализация. В ряде случаев приходится выполнять повторную работу по инициализации (если были сбиты основные параметры).

Структура человеческих и технических систем диагностирования

Механическое оборудование. Основные виды передач стр. 1 из 3

Методы диагностирования органами чувств человека следует рассматривать как неотъемлемую часть технической диагностики на всех стадиях жизненного цикла машин.

Определение реального состояния технических объектов, изменяющегося во времени из-за различных внешних и внутренних причин, в 50…80 случаях из 100 решаются опытным оператором-диагностом автоматически без выделения самого этапа принятия решения. Эти методы диагностирования основаны на опыте диагноста и совершенстве его чувств и разума. При этом интуитивно выполняются некоторые действия по получению и интеллектуальной обработке информации, на основе которой делаются выводы о состоянии объекта.

К средствам и методам диагностирования машин органами чувств относятся анализаторы зрения, слуха, нюха, ощупывания и мышления человека. Органы чувств человека дают информацию о получении определенных ощущений. Значение показателя технического состояния определяют путем анализа и классификации совокупности признаков, полученных ощущений, руководствуясь знаниями, накопленным опытом, разумом и личными качествами диагноста (рис. 2.1). Скорость и эффективность классификации образов состояния зависит от того, насколько хорошо (точно) подобраны основные признаки на первом этапе диагностирования.

Для формирования ощущений человеку необходимо внешнее раздражение определенных органов — «датчиков чувств». Это — общая схема возникновения ощущения. Внешние раздражения оцениваются головным мозгом в виде опре-

Рис. 2.1.

Человеческая система

Рис. 2.2.

Техническая система

деленных сигналов, формирующих определенные ощущения. Вслед за этим принимается решение, и мозг выдает необходимые командные сигналы исполнительным органам. При этом действия могут быть сознательными и бессознательными.

Нервная система человека состоит из 50 типов клеток, называемых нейронами, и имеет ошеломляющую сложность — около 1012 нейронов участвуют в порядка 1015 передающих связях (синапсов), имеющих длину метр и более. К примеру, нервная система муравья составляет всего 1000 нейронов. Каждый нейрон обладает многими качествами, общими с другими клетками, но его уникальной способностью является прием, обработка и передача электрохимических сигналов по нервным путям, которые образуют коммуникационную систему мозга.

Нечто аналогичное происходит и в технической системе, состоящей из датчиков и микроЭВМ (рис. 2.2). Микропроцессор и память системы на рис. 2.2 выполняет аналогичные функции головного мозга человека. У человека согласно сигналам мозга приводятся в действие руки, ноги, тело, а в технической системе по командам процессора действует механическая рука или другое исполнительное устройство (клапан, выключатель и т.д.).

В качестве средств диагностирования выступают органы чувств человека. Оценка технического состояния на основе органолептических методов и логического анализа структурных и входных параметров рабочих процессов является неотъемлемой частью первого этапа любого процесса диагностирования. Биологические системы человека по многим свойствам превосходят технические аналоги (датчики).

В общем плане по компактности, срокам службы, мобильности, надежности и ряду других показателей технические датчики являются менее совершенными по сравнению с органами человека. Но по отдельным показателям, например температуры, смещения, отдельно взятые технические датчики превышают аналогичные показатели человека. Порог чувствительности изменения температуры техническими датчиками составляет 1(У5 °С, а человека 1(Н °С, соответственно смещения — 10~8 см и 2…3 °С.

Для чего это нужно?

Компьютерная диагностика позволяет максимально точно определить неисправность электроники или других систем автомобиля, благодаря чему мы получаем:

• ясную картину технического состояния отдельных узлов и систем;
• примерный план устранения неисправности, начиная от сброса ошибок;
• контроль за работой двигателя в режиме реального времени;
• возможность изменять некоторые параметры в режиме реального времени.

Что в себя включает компьютерная диагностика авто?

В первую очередь электронная диагностика начинается с осмотра на предмет внешних повреждений, либо по звуку вращающихся деталей. Далее включается в работу сканер, который требуется подключить в диагностический разъем, находящийся в салоне под торпедой или под капотом. Диагностика включает в себя следующие этапы:

• считывание кодов ошибок;
• аналоговая проверка;
• анализ полученной информации, сброс ошибок и повторное считывание, если ошибки снова появились.

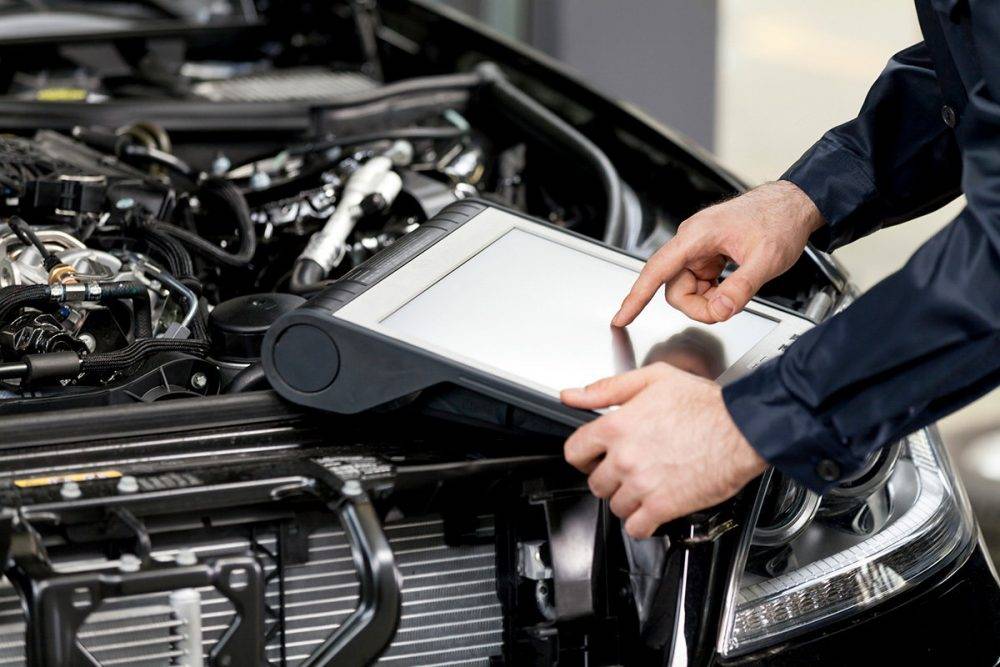

Оборудование для компьютерной диагностики

Существует три вида специализированного оборудования:

дилерское — представляет собой сканер, который предназначен исключительно для одной марки автомобиля, им оснащают СТО всех официальных дилеров. Такое оборудование позволяет не только произвести правильную диагностику, но и увидеть возможные вмешательства в блоки управления, точный пробег, историю ошибок. Оборудование высокоточное, а значит диагностика производится быстро и качественно определить неисправность, откорректировать работу электронных систем;

• универсальный сканер — портативное устройство, которое отличается компактностью и простотой использования. Устройство показывает ошибки, есть возможность их удаления, однако функционал не так широк, зато приемлемая стоимость позволяет иметь такой сканер каждому автовладельцу;
• мультимарочный сканер — может быть двух видов: в виде портативного компьютера, либо блок с планшетом. Обычно применяется на различных СТО, благодаря широкому функционалу выполняет 90% необходимых операций. В зависимости от марки и стоимости есть возможность корректировки работы блоков управления.

Помните, что для личного пользования дешевые Bluetooth-сканеры, которые сопрягаются с вашим смартфоном редко показывают верную информацию о техническом состоянии автомобиля, лучше установить бортовой компьютер, который в режиме реального времени будет контролировать почти все процессы работы авто.

Как определить неисправности авто

Современные автомобили выпускаются в комплектации с электронными системами, способными обеспечить качественное управление двигателем, трансмиссией, системой тормозов и другими узлами и агрегатами. Обычно каждая из систем транспортного средства имеет индивидуальный электронный блок управления. Это устройство работает в автоматическом режиме, которому задана определенная программа.

Определить, а затем и устранить неисправность очень сложных электронных узлов — задача достаточно сложная, что объясняется взаимосвязью их функционирования во всей системе электрооборудования авто. Реальную диагностику электронных автоматических устройств можно производить, если есть качественное диагностическое и гаражное оборудование, специальные инструменты и приборы.

При ее проведении измеряются и сравниваются с эталонными значениями все рабочие параметры силового агрегата и всего автомобиля.

Инструкция проведения диагностики рекомендует:

• Выполнять обязательную проверку значений величин, которые поступили от системы самодиагностики, измерением соответствующих физических характеристик. Например, при появлении на дисплее сканера кода ошибки, который расшифровывается: «отсутствует сигнал датчика, указывающего температуру охлаждающей жидкости», может не означать, что отказал в работе сам датчик. Неисправность может появиться в проводах для соединения датчика и блока управления, в самом блоке, в разъемах и других элементах системы.
• Чтобы обнаружить поломку, следует произвести несколько измерений напряжения, величины тока, сопротивления и выяснить, где произошло повреждение.
• По полученным результатам необходимо выявить неисправности в отдельных системах, сборочных узлах, агрегатах.
• С учетом непрямых показателей работоспособности следует проанализировать их техническое состояние.
• Это даст возможность правильно оценить техническое состояние транспорта, обнаружить и устранить возникшие причины отклонения показателей от нормы.

Оборудование для диагностики автомобиля условно делится на группы, куда входят:

Инструменты, необходимые для фиксирования физических параметров:

1. амперметры, измеряющие силу тока;
2. вольтметры, для замеров напряжения в электроцепях;
3. разного вида омметры;
4. манометры, позволяющие определить давление жидкостей и газов в системах авто.

Манометры

Приборы, отображающие в цифровой или графической форме происходящие процессы во время работы авто:

1. сканеры кодов ошибок, общий его вид показан на фото.

Сканер кода ошибок

Это портативные устройства, считывающие коды неисправностей. Цена их достаточно невысокая, что позволяет использовать устройства автолюбителям для авто группы VAG, имеющих свою систему подключения из четырех, соединенных попарно проводов. С помощью сканера можно быстро определить неисправность.

Для этого прибор подключается к разъему OBD, расположенному в салоне автомобиля, включается зажигание и на жидкокристаллическом экране появляются цифры, которые указывают на код ошибки, его расшифровка выполняется по прилагаемой таблице.

При определении кода неисправности прибор пытается автоматически пять раз стереть ошибку. Если это не получилось – возможно, существует серьезное повреждение, которое требует вмешательства специалиста;

1. мотортестеры, сложные приборы, при работе с ними нужны специальные знания и навыки использования.

С их помощью замеряются высокочастотные импульсы, которые создаются системами зажигания. Длительность их меньше миллисекунды, а амплитуда напряжения до 30 кВт. Используются приборы для измерения любых напряжений и токов, давления газов и жидкостей в разных узлах двигателя и системах.

После получения данных прибора можно диагностировать: впрысковые и карбюраторные двигатели с электронной, классической или микропроцессорной системами зажигания; подачу топлива; распределение газа; проверять зарядку аккумулятора; работу генератора.

Мотортестер

Существуют и другие приборы для диагностики автомобилей.

При этом все должны соответствовать некоторым основным требованиям, к которым относятся:

• Наличие полной и точной информации.
• Простая эксплуатация.
• Универсальность.
• Обязательное наличие эталонных данных для максимального количества марок и моделей авто.

Субъективные методы

Наибольшее распространение получили следующие субъективные методы:

• визуальный
• прослушивание работы механизма
• ощупывание механизма
• заключение о техническом состоянии на основании логического мышления

Визуальный метод дает возможность обнаружить, например, следующие неисправности:

• нарушение уплотнений, трещины, дефекты трубопроводов, соединительных шлангов и т.п. — по течи топлива, масла, экс­плуатационных жидкостей
• неполное сгорание топлива — по дымлению из выхлопной трубы
• подтекание форсунок — по повышению уровня масла в под­доне картера двигателя и т.д.

Прослушивание работы механизма позволяет обнаружить следующие неисправности:

• увеличенный зазор между клапанами и коромыслами ме­ханизма газораспределения — по стукам в зоне клапанного ме­ханизма
• повышенный износ шатунных и коренных подшипников — по стукам в соответствующих зонах кривошипно-шатунного ме­ханизма при изменении частоты вращения коленчатого вала
• чрезмерное опережение или запаздывание впрыска топли­ва — по характеру звука выхлопа (при раннем впрыске — «жесткая работа», при позднем — «мягкая»)
• неисправности сцепления автомобиля — по шуму и стукам при переключении передачи и др.

Методом ощупывания механизма можно определить такие неисправности:

• ослабление креплений — по относительному перемещению деталей
• неисправности отдельных трущихся механизмов и деталей — по чрезмерному их нагреву
• неисправности рулевого механизма — по толчкам на руле­вом колесе и др.

На основании логического мышления можно сделать заклю­чение о следующих неисправностях:

• топливной аппаратуры — затруднен пуск двигателя
• системы охлаждения — двигатель перегревается и др.

Этапы проведения диагностики

Для автодиагностики приглашается специалист с оборудованием (или машина отправляется в салон, где оказывают подобную услугу). Он подключает сканер, выводящий информацию на монитор.

Далее владелец машины рассказывает о том, что, по его мнению, нужно проверить и какие признаки неисправности наблюдаются у авто. Тестирование включает проверку состояния подвески, двигателя, трансмиссии, системы электроснабжения.

Подвеску тестируют в следующих случаях:

• когда шины изнашиваются неодинаково: какое-то из колес приходится «переобувать» чаще;
• когда при поворотных маневрах слышен стук;
• когда на плохой трассе слышен гул;
• когда автомобиль ощутимо заносит в сторону при повороте;
• когда ощущается тряска при движении;
• когда автоблокировочная система срабатывает раньше, чем нужно;
• когда возникает зазор между элементами механической системы.

Мотор проверяют, если:

• он долго разогревается или шумит;
• поглощается много горючего;
• плохо срабатывает зажигание;
• цвет выхлопного газа приобрел белый либо, наоборот, чёрный оттенок;
• мощность стала заметно ниже;
• повысились или понизились холостые обороты.

Автоматическую коробку передач тоже подвергают исследованиям в некоторых случаях:

• если какая-то передача не включается;
• вместо плавной смены скорости машина резко дергается;
• переключение подтормаживает, авто буксует;
• появились посторонние звуки;
• протекает масло;
• сгорает больше топлива, чем раньше.

Вот, что входит в диагностику автомобиля. После неё специалист анализирует результаты и рассказывает о них владельцу машины, а также советует, что можно сделать для улучшения ситуации.

Что такое компьютерная диагностика автомобиля

Современный автомобиль – это сложная система, где все взаимосвязано и управляется, контролируется электроникой. Электронные схемы присутствуют во всех узлах и механизмах: в двигателе, ходовой, трансмиссии, подвеске, тормозной системе и так далее. Самый важный элемент авто – двигатель, находится под контролем ЭСУД – электронной системы управления двигателем, которой можно управлять с помощью электронного блока управления (ЭБУ).

Множество датчиков, расположенных в важнейших частях автомобиля, помогают оперативно реагировать на сбои в работе и выявлять неисправности с помощью компьютера. Нужно ли говорить, что это значительно облегчает путь диагностики. Например, при сбое в работе двигателя, для выявления причины нужно снять или разобрать двигатель, навесное и многое другое, что требует времени и представляет собой сложный процесс. К тому же, соответственно, проведение таких работ в автосервисе стоит недешево.

Компьютерная диагностика позволяет выявить причину гораздо быстрее и проще. С ее помощью можно проверить любые механизмы, имеющие взаимодействие с ЭСУД. Это двигатель, уже названный выше, система зажигания, впрыска. Также проверяется ABS, EGR и AVCS, EPS, АКПП, подушки безопасности.

Объективные методы

Объективные методы основываются на измерении и анализе информации о действительном техническом состоянии элементов автомобиля с помощью контрольно-диагностических средств и путем принятия решения по специально разработанным алгоритмам диагностирования. Применение тех или иных методов существенно зависит от целей, которые решаются в процессе технической подготовки автомобилей. Однако в связи с усложнением конструкции автомобиля, повышенными требованиями к эксплуатационным качествам, интенсивностью использования объективные методы диагностирования находят все большее применение.

Что в итоге

С учетом приведенной выше информации становится понятно, как проводят диагностику двигателя и его систем своими руками. Главными плюсами такого подхода можно считать возможность контролировать состояние агрегата, а также выявить явные или скрытые неисправности до того момента, пока они не станут причиной более сложного и дорого ремонта.

Напоследок отметим, что даже если владелец не сможет самостоятельно устранить найденную поломку, самостоятельное проведение диагностических процедур во многих случаях позволяет найти причину неисправностей, что ускоряет и удешевляет общий процесс ремонта двигателя, его узлов и систем.
