Причина неисправности
Частой неисправностью механического бензинового насоса является механический износ его штока. Когда шток бензонасоса становится короче чем это необходимо — он перестаёт подавать топливо в карбюратор в требуемом количестве.
Износ всасывающего клапана или латунного клапана, и уплотнительной прокладки механического топливного насоса может стать ещё одной причинной неисправной работы бензонасоса.
Основной внезапно возникшей неисправностью бензонасоса на автомобиле с инжекторным двигателем является некачественное топливо. Конечно же вопрос с очисткой стоит за топливным фильтром, но дело в том, что система впрыска топлива современного автомобиля сделана таким образом, что фильтрующий элемент тончайшей очистки установлен уже после бензонасоса, а перед ним стоит лишь сеточка-фильтр грубой очистки (кстати её приходится менять или чистить чаще всего, дабы избежать неисправности бензонасоса). Сетчатый фильтр не может обеспечить должную очистку топлива имеющегося на наших АЗС, а скопленная грязь на фильтре вынуждает насос напрягаться, чтобы преодолеть сопротивление. Что в последствии и приводит к сокращению срока службы детали.
У автовладельцев за рубежом топливный насос скорее выйдет из строя из-за износа коллекторного узла в электродвигателе, нежели от грязного фильтра. А вот у наших водителей типичной причиной выхода из строя является сильный износ до задиров рабочих поверхностей бензонасоса. О такой проблеме может говорить сильный шум при работе, который будет сопровождаться падениям давления в топливной системе и повышенным расходом горючего.
Также в случае, если вопрос касается неисправности электробензонасоса, коварную роль может играть изношенная проводка или окисленные клеммы. И когда проверка насоса покажет что все должно работать без сбоев, то электропроводка будет раз за разом ставить в тупик.
Из всего вышеизложенного можно сделать несколько выводов для себя:
- Во-первых, надо заправляться качественным топливом, а также периодически прочищать топливный бак.
- Во-вторых, вовремя заменять топливный фильтр.
- В-третьих, прислушиваться к работе насоса.
Вот основные рекомендации чтобы продлить строк службы и уберечь себя от неисправностей бензонасоса.
Как проверить работу бензонасоса?
Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.
С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.
Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.
Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.
Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень
Как проверить давление в топливной рампе?

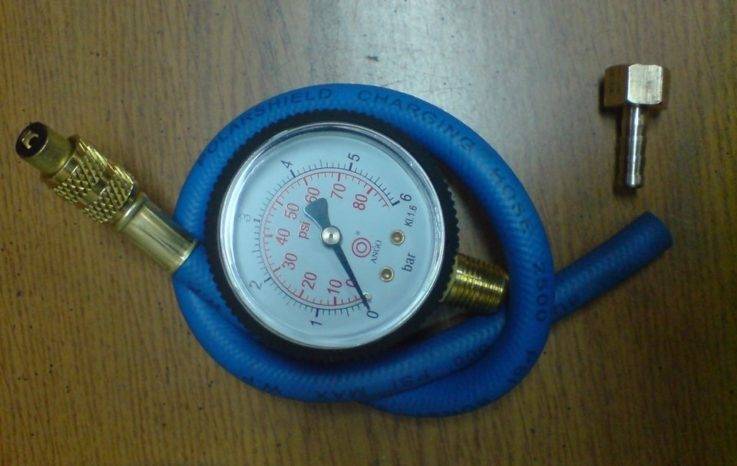

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.
Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:
- Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
- Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
- Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
- Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
- Подключайте прибор к штуцеру и приступайте к проверке механизма.
Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:
- когда включено зажигание;
- при холостых оборотах двигателя;
- кода сброшена трубка регулятора давления топлива;
- при передавленной трубке слива.
Результаты измерения давления в топливной рампе
Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:
- при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
- при холостых оборотах двигателя — не менее 2,5 атмосфер,
- когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
- при передавливании трубки слива — не менее 7 атмосфер.
Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.
В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.
Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).
В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).
Замена бензонасоса на ВАЗ 2110/2112 своими руками
В том случае, если автовладелец точно диагностировал выход из строя насосного механизма в топливной системе, потребуется его замена. Стоит отметить, что заменить бензонасос на автомобилях ВАЗ 2110/2112 довольно просто, с этой задачей справится даже неопытный водитель.
Замена топливного насоса производится обычно не только из-за потери им работоспособности, но и в других случаях:
некорректных показателях давления при исправном насосе;
недостаточной пропускной способности топлива;
после покупки нового ВАЗ с целью избавления от «слабых мест» модели.
Для работы потребуется небольшой комплект инструментов:
торцевой ключ на 10.
Порядок работы можно условно разделить на два этапа: это демонтаж старого устройства и монтаж нового.
Инструкция по демонтажу бензонасоса
Отключить клемму «+» с аккумуляторной батареи.
Откинуть сиденье на заднем ряду и снять его.
Под ковролином найти маленький люк.
Открутить его крепления и снять крышку.
С бензонасоса снять разъём с проводами.
Чтобы было удобнее работать, на топливных трубках разрезаются пластиковые хомуты, сами трубки разъединяются и отстраняются от бензонасоса.
Сам насос крепится к баку на 8 болтах. Ключом на 10 нужно выкрутить все болты и вытащить устройство из гнезда.
Насос вытаскивается вместе с поплавком и уплотнителем.
Процедура снятия неисправного бензонасоса займёт не более 10 минут — всё будет зависеть от того, насколько заржавели болты креплений.
Инструкция по монтажу бензонасоса
В освободившееся гнездо вставляется новый насос. При этом стрелка на корпусе должна смотреть на заднюю часть автомобиля — только так можно обеспечить устройству правильное положение.
После чего насос прикручивается обратно к баку теми же восемью болтами.
Далее потребуется соединить две топливные трубки между собой.
К контакту насоса подключается разъём.
Завершающий этап — монтаж крышки люка и возвращение подушки заднего сиденья на прежнее место.
Процедура займёт не более 7–8 минут.
Видео: как провести замену топливного насоса на ВАЗ 2110/2112 своими руками
Таким образом, владелец автомобилей «десятого» семейства ВАЗ может самостоятельно справиться с выполнением таких работ, как проверка и замена бензонасоса. Надо сказать, что топливный насос действительно считается одним из самых уязвимых мест на ВАЗ 2110/2112, поэтому владельцам лучше заранее быть готовыми к проведению необходимых процедур с этим устройством.
Диагностика бензонасоса
Если бензобак полный, аккумулятор в нормальном состоянии, свечи сухие и дают искру, а стартер вращает двигатель, то причина в бензонасосе. Наиболее распространенная причина – после включения зажигания не поступает питание к бензонасосу. Точно так же она проявляется при движении автомобиля, когда пропадает питание и мотор начинает глохнуть. Еще один важный нюанс – это подача необходимого количества горючего.
Нормальным считается давление в топливной системе при рабочем бензонасосе больше 3 бар. Это давление собирается в топливной рампе и соответствует показателю от 300 КПа. Чтобы проверить состояние, нужно взять манометр и измерить давление в топливной рейке, учитывая те показатели, что считаются нормой для каждой отдельной модели.
Для ВАЗ-2110 с инжектором давление, в момент включения зажигания, показывать должно не меньше, чем три атмосферы, на холостом ходу – 2,5, а при нажатии педали газа – от 2,5 до 3 атмосфер. Этот метод позволяет точно определить:
- Выход регулятора давления в рампе из строя.
- Неисправность бензонасоса либо снижение эффективности работы из-за износа.
- Сильное загрязнение фильтра либо сетки.
Понижение давления ведет к тому, что двигатель не заводится или запуск происходит с трудом, начинает троить, во время работы появляются провалы. Если виной этому является насос, то, возможно, забилась сеточка грубой очистки бензонасоса. В этой ситуации нет необходимости менять весь агрегат, можно почистить сеточку или поставить новую. Если вы подозреваете, что не поступает питание на бензонасос, нужно включить зажигание и слушать. Во время работы бензонасоса должно слышаться легкое жужжание или гул. А если ничего не слышно, то появилась проблема с работой бензонасоса или проводкой к нему.
В главный список причин, по которым не качает бензонасос на автомобиле ВАЗ-2110 можно отнести:
- неисправность предохранителя;
- нерабочее реле;
- поломка моторчика;
- окисление контактов в проводке, ведущей к бензонасосу;
- поломка бензонасоса.
Проводка
Почти на всех моделях авто проводка на бензонасос состоит из трех проводов: «плюсовой», «минусовой» и провод для определения количества топлива в баке. Если бензонасос перестал качать, возможно, повреждена проводка. Проверить питание можно при помощи лампы на 12 Вт, запитав ее с внешнего разъема бензонасоса. При включенном зажигании лампочка должна загореться. Если нет, значит, где-то нарушена внешняя цепь.
Чтобы проверить внешнюю проводку, нужно по очереди подключить «плюсовой» и «минусовой» контакты, снятые с разъема питания топливного насоса. Надо замкнуть «минусовой» контакт на массу, после чего лампочка зажжется при включении зажигания. Так, можно определить, что контакт в нерабочем состоянии. Если лампа не загорелась, то поврежден «плюсовой» контакт. Размещение контакта на реле, при котором лампочка не горит, возможно, есть нарушение проводки на отрезке от реле до бензонасоса.
Электромотор
Если поиск проблемы в топливной рампе и проводке не дал результата, нужно проверить моторчик бензонасоса. Он отвечает за циркуляции жидкости во внутренней части топливного насоса. При проверке необходимо учитывать, что через некоторый промежуток времени клеммы на бензонасосе могут окислиться, и питания не будет. Это тоже нередко становится причиной, по которой бензонасос перестал работать. Это означает, что моторчик, скорее всего, рабочий, но надо зачистить и поджать клеммы.
Контакт массы
На неполадки с массой бензонасоса способен указать неправильно показывающий датчик уровня топлива. Плохое крепление массы может привести к тому, что бензонасос перестанет качать топливо. Провод массы расположен под приборной доской и проходит через весь салон автомобиля. Необходимо его найти, зачистить контакты и как следует закрепить на бензонасосе.
Способы проверки бензонасоса
Узнать, работает или нет механический бензонасос, очень просто, для этого достаточно отсоединить конец шланга, соединяющий насос с карбюратором, и, опустив его в пустую бутылку, нажать несколько раз на рычаг ручной подкачки, находящийся на насосе. Из шланга при этом должен пульсирующей струей вытекать бензин. Это позволит выяснить, исправны или нет внутренние элементы насоса.
Чтобы понять, почему бензонасос не работает на инжекторном двигателе, сначала следует «прозвонить» его электроцепь. Проверку лучше начинать с конечной точки, то есть с самого насоса. К его клеммам подсоединяется контрольная лампа, и, если с поворотом ключа в замке зажигания, она загорается, значит, с электрикой все в порядке, поломку нужно искать в самой помпе, если нет, то в предохранителе, реле либо в проводке.
Чтобы проверить сам бензонасос, нужно узнать, какое он создает давление в топливной рампе:
- На холостых оборотах его величина должна быть в пределах 0,23-0,25 кПа.
- Во время пуска мотора – 0,3 кПа.
- При нажатии на акселератор – 0,28-0,3 кПа.
- При пережатии обратной трубки, возвращающей излишки бензина в бак, давление должно подниматься до 0,4 кПа.
Если в каком-то из режимом давление не соответствует норме, следовательно, бензонасос не работает так, как должен – его элементы сильно изношены и требуют ремонта или замены.
Основные признаки неисправности – как понять, что топливо не поступает?
Для начала нужно разобраться, точно ли виновен в проблеме бензонасос. Очень часто владельцы автомобилей приезжают на СТО и заявляют о необходимости замены топливной аппаратуры, но на самом деле менять нужно лишь предохранитель или определенный фильтр. Следует присмотреться к тому, как ведет себя автомобиль, какие ошибки показывает на экране бортового компьютера, как реагирует двигатель на попытку запуска. Все эти особенности подскажут вам, виновен в проблеме бензонасос, или нужно искать другие неполадки.
Основные признаки выхода из строя бензонасоса:
- при включении зажигания не слышна работа бензонасоса, который должен в этот момент включаться и накачивать давление (в некоторых авто бензонасос включается при открытии водительской двери или при снятии с охраны);
- в момент попытки запуска двигатель вообще не запускается, стартер монотонно крутит силовой агрегат, нет никакого намека на попытку запуститься – это происходит при полностью неисправном насосе;
- в момент запуска двигатель заводится, но далее начинает работать очень нестабильно, обороты плавают, на экране БК появляются ошибки, мотор глохнет, стучит, «захлебывается» – это происходит при нарушении функций работы насоса;
- также на начальной стадии выхода из строя бензонасоса возможны проблемы на ходу, когда двигатель начинает работать неровно, глохнет или снижает обороты во время набора скорости, появляются провалы;
- при резком выходе из строя насоса двигатель постепенно снижает обороты и глохнет, несмотря на попытки водителя надавить на педаль газа, а затем мотор просто не запускается.
Симптомы могут быть и другие, все зависит от характера поломки
Обратить внимание следует в целом на работу двигателя. Иногда бензонасос начинает выходить из строя с мелких неполадок
В какие-то моменты давления топлива недостаточно для устойчивой работы агрегата, он может глохнуть. После повторного запуска все снова начинает нормально работать. Но очень часто выход из строя спонтанный и происходит неожиданно на ходу или после длительной стоянки автомобиля. Если свечи сухие, в баке есть топливо, стартер крутит двигатель без проблем, аккумулятор заряжен, нужно внимательно исследовать именно бензонасос.
Советы и рекомендации
Во время проверки и/или замены предохранителей и реле важно не перепутать места установки при обратной сборке. Если неправильно установить элементы в блоке предохранителей, тогда различное электрооборудование может оказаться неработоспособным
Благодаря невысокой стоимости реле и предохранителя бензонасоса (около 1-2 у.е
за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости. Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования
Благодаря невысокой стоимости реле и предохранителя бензонасоса (около 1-2 у.е. за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости. Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования.
Напоследок добавим, что покупка качественных оригинальных деталей является гарантией их долговечности. Возможность того, что в цепи насоса что-то сгорит само по себе без причин, сводится к минимуму. Данная рекомендация в полной мере относится и к реле бензонасоса.
- Неисправность реле бензонасоса: проврека и замена
Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса. Читать далее
- Стартер крутит, а двигатель не заводится
Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы. Читать далее
- Предохранитель бензонасоса
Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса. Читать далее
- Как проверить бензонасос
Диагностика неисправностей, которые могут указывать на проблемы с бензонасосом. Самостоятельная проверка устройства, замер давления в топливной рампе. Читать далее
- Как заменить бензонасос самостоятельно
Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка. Читать далее
- Устройство механического и электрического бензонасоса
Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации Читать далее
Не качает бензонасос на ВАЗ 2110? Выявление и устранение причин неисправности
с системой подачи топлива
Отсутствие топлива на выходном штуцере насоса еще не является фактом его выхода из строя.
Не качает бензонасос на ВАЗ 2110 не только из-за своей поломки, так как может быть несколько причин такого его поведения.
Теперь главное не паниковать и в первую очередь вспомнить, когда машина заправлялась в последний раз. Показатель индикатора на приборной панели еще ни о чем не говорит. Датчик уровня в баке может «залипнуть», как и стрелка на индикаторе (см. список причин почему он может не работать ).
Если машине уже больше 3-х лет и она промеряла своими шинами больше 100 тысяч пробега, то от ее систем и оборудования можно ожидать любых сюрпризов в плане отказов.
Порядок тестирования причин отказа
Следующей под подозрение попадает электрическая проводка запитки насоса. В цепи питания от бортовой системы автомобиля до электрического мотора насоса находится плавкая предохранительная вставка и реле. Установлены они не на основной плате предохранителей, а на дополнительной, которая на «десятке» помещена под передней панелью справа от блока рулевого управления.
Если смотреть на этот дополнительный блок, то реле и предохранительная вставка электродвигателя насоса будет находится слева (там всего три набора реле и предохранителей).
Проверка проводки не требует особых знаний и не занимает большого времени. Но если с электропитанием все в норме, дальнейшая проверка требует демонтажа корпуса насоса.
Причины, заложенные в насосе
Полностью не подавать топливо насос может только по двум причинам:
- перегорание обмоток электродвигателя;
- топливный фильтр забился до такой степени, что оставшегося диаметра сечения их отверстий не хватает для вытягивания насосом топлива из бака.
Как первая, так и вторая причины равноправно вероятны, при этом они взаимосвязаны. При загрязнении фильтров, когда их давно не только не меняли, но и не чистили, их пропускная способность резко снижается.
К этому можно прибавить процессы осадки на стенках топливной магистрали различных примесей и добавок, которые водятся в нашем бензине в огромном количестве. Как следствие, повышается нагрузка на бензонасос, он работает на пределе возможностей и начинает перегреваться.
Охлаждается бензонасос циркулирующим через него топливом, так как оно имеет более низкую температуру по сравнению с водой и является прекрасным охладителем. Но это определение правдиво только для качественного бензина (редкость в наше время). Следовательно, некондиционный бензин не может в достаточной степени охладить работающий с перегрузками насос и обмотки его электродвигателя прогорают.
Чтобы сразу не приступать к разбору бензонасоса, необходимо убедиться в достаточном уровне проходимости участка топливной магистрали. проложенной от входного штуцера до бензобака.
Перед началом любых работ, связанных с тестированием или ремонтом топливного оборудования, необходимо в первую очередь сбросить давление в магистрали. Для этого из цепи электропитания насоса изымается предохранитель, а двигателю дается время на выработку остатков бензина, после чего он самостоятельно глохнет.
Для окончательного стравливания давления необходимо сделать несколько дополнительных оборотов стартером, как от аккумулятора, так и вручную.
Убедившись, что топливные шланги не забиты. а фильтр высокой очистки не загрязнен и ничего не препятствует поступлению бензина к насосу, можно с уверенностью констатировать факт, что не качает бензонасос на ВАЗ 2110 в связи с выходом из строя его электромотора. Имеется еще вариант, что заклинило нагнетатель. но это не меняет ситуации – бензонасос требует полной замены.
