Проверка и замена бендикса на стартере своими руками

Как самостоятельно провести замену бендикса

В стартере немаловажное значение отдается бендиксу, в случае поломки которого не будет возможности завести двигатель. И, если при запуске слышится характерный металлический звук, это говорит о незамедлительной замене этой детали

Квалифицированными мастерами не рекомендуется даже пытаться проводить ремонт бендикса, по их словам гораздо целесообразней поменять старую износившуюся деталь новый бендикс. Такая своевременная замена бендикса, а не его ремонт, позволит предотвратить разбалансировку внутренних частей с перспективой повышенного износа двигателя стартера.

  1. Предназначение
  2. Диагностика
  3. Самостоятельная замена
  4. Актуально ли делать ремонт
  5. Какова последовательность действий

Предназначение

Бендикс иначе называют обгонной муфтой, который относится к рабочему органу, находящемуся в стартере автомобиля. Крутящий момент передается шестерней от двигателя стартера к маховику ДВС. Но шестерня не может находиться в длительном сцеплении с маховиком, так как работа стартера должна занимать незначительное время, после чего он должен остывать. И для того чтобы подстраховать двигатель стартера от воздействия ДВС, предназначен бендикс.

Диагностика

Ведь причиной для замены бендикса могут стать не только стершиеся зубья шестеренки бендикса, это могут стать и стершиеся втулки, на которые насажен вал стартера, а может быть и часто встречающаяся причина — испорченность втягивающего реле. Так что для того чтобы выявить причину этой испорченной детали, необходим опыт. Некоторые мастера проводят диагностику на специальных стендах в нескольких нагрузках:

  • Под нагрузкой;
  • Без нагрузки.

А кому-то достаточно провести рукой, чтобы понять необходимость замены бендикса.

Самостоятельная замена

Самостоятельная замена бендикса не столь проста, как кажется на первый взгляд. Чтобы его поменять даже на самом простом отечественном автомобиле потребуется снять стартер, а эта работа может сопровождаться рядом сложных моментов. И все-таки можно попробовать провести замену самостоятельно. И так, что необходимо сделать:

Снять стартер. Для этого открыв капот необходимо отсоединить отрицательный провод с аккумуляторной батареи. Автомобиль надо загнать на смотровую яму. С помощью гаечного ключа надо открутить крепление положительного провода аккумулятора к втягивающему реле

После чего снимаются две клеммы, обращая внимание на состояние изоляции на проводах. С помощью шестигранника открутить кронштейн

Затем, с помощью накидного ключа откручивается нижний болт, который держит стартер. Этот процесс довольно хлопотный. После этого выворачивается верхний болт крепления и откручивается кронштейн, с помощью которого происходит крепление стартера к блоку. После этих работ стартер аккуратно вынимается.
Открутив шпильки вдоль всего стартера и те, которые крепят крышку, стартер разделить две части. Вынув щеточный узел и ротор, рекомендуется прочистить все части стартера.
Затем необходимо снять стопорное кольцо с вала ротора и извлечь изношенный бендикс меняя его на новый. Сразу же проверить состояние втулок и вилки. Чтобы снять вилку необходимо провести аккуратную выемку резиновой заглушки и извлечь необходимый элемент.
Выпрессовка втулки осуществляется с помощью головки подходящего размера. В случае износа этих деталей их стоит сразу же заменить новыми. Втулки обратно загоняются с помощью молотка. При этом стоит помнить, что удары должны быть несильными и проводиться через специальную деревянную подкладку.
Сбор стартера производится в обратном порядке, после чего проверяют его работоспособность.

Прежде чем приобрести новую деталь

Многие автомобилисты, особенно начинающие, ошибочно считают, что достаточно один раз посмотреть на бендикс, чтобы потом приобрести новый, аналогичный изношенному. На самом деле это далеко не так, и большинство из них имеют малозаметные отличия, визуально определить которые может далеко не каждый. Необходимо тщательно сравнить технические характеристики ранее использовавшегося бендикса и новой модели, а также сравнить номера на муфте и самом стартере.

Профессионалы рекомендуют при замене бендикса вследствие его износа, параллельно провести полную диагностику стартера. Это позволить устранить небольшие проблемы, к примеру, заменить изношенные щетки, протестировать обмотку и т. п. Если выполнять такие работы отдельно, это потребует трудоемкой процедуры демонтажа стартера и значительных затрат по времени.

Ход работы

Далее переходим к процедуре снятия стартера. На передней панели вы заметите три гайки, расположенные сверху вниз. Они также снимаются при помощи ключа на 13. Демонтаж завершен, стартер нужно вытащить и приготовиться к работе непосредственно с ним. Вам понадобится разобрать данный элемент, извлечь из него нерабочий бендикс и установить новый. Но обо всем по порядку.

После того как вы сняли стартер, проведите его осмотр. Оцените текущее состояние втулки, обмоток ротора, щеток и ламелей. Если вы заметили на них какие-либо повреждения, у вас будет возможность сразу же их заменить. Теперь переходим непосредственно к разборке устройства.

Выполняется она следующим образом:

  1. Крышка фиксируется на корпусе с помощью двух болтов. Убираем их.
  2. Следующими на очередь на демонтаж будут болты крепления втягивающего к стартеру и гайка, обеспечивающая контакт с кабелем питания.
  3. Теперь вы можете увидеть стопорное кольцо на роторе. Демонтируем.
  4. Вооружаемся ключом на 10 и снимаем шпильки.
  5. Щетки соединяются с контактами при помощи маленьких болтов. Отвертка приходит к нам на помощь.

Наконец, переходим к самому главному – демонтажу бендикса

Для начала вам потребуется осторожно сбить шайбу, расположенную на валу ротора. В этом вам поможет маленький молоток

Под ним находится кольцо, для снятия которого понадобится отвертка. И вот, наконец, старый бендикс можно снять.

Но что если причина кроется не в поломке данного элемента? На самом деле, это очень легко проверить. Попробуйте прокрутить шестерню. Если она схватывать через 1/4 оборота, значит, бендикс исправен. Если шестеренка свободно крутится в обе стороны – бендикс можно смело выбросить. Монтаж осуществляется в обратном порядке.

Подготовка к замене бендикса: снятие стартера на ВАЗ-2114

Доступ к стартеру можно получить сверху или из-под днища. Рассмотрим второй вариант: закатываем автомобиль на яму, задействуем ручник. Дальше ключом «на 10» откручиваем два винта снизу ( фото 1 ) и по два винта на лонжеронах.

В завершении отворачиваются винты на поперечине ( фото 3 ), чтобы снять брызговик двигателя.

На ВАЗ-2114 заменить бендикс можно одним способом – снимают стартер.

Расположение стартера под капотом отмечено красной стрелочкой

  1. Отворачивают гайку крепежа силового провода к стартеру ( фото 1 ). Снимают клемму, а также отсоединяют колодку с управляющим проводом ( фото 2 );

Монтаж проводится в обратном порядке.

Устройство и принцип работы

Большинство обгонных муфт (будем называть их более популярным среди автомобилистов словом — бендикс) состоят из ведущей обоймы (или наружного кольца), содержащей ролики и прижимные пружины, а также ведомой обоймы. Ведущая обойма имеет клиновые каналы, которые с одной стороны имеют значительную ширину. Именно в них вращаются подпружиненные ролики. В узкой же части канала ролики стопорятся между ведущей и ведомой обоймами. Как понятно из вышеописанного, роль пружин заключается в том, чтобы загонять ролики в узкую часть каналов.

В принципе работы бендикса лежит инерционное воздействие на зубчатую муфту, входящую в его состав, до момента ее зацепления с маховиком двигателя. В то время, когда стартер находится в нерабочем состоянии (двигатель выключен или работает в постоянном режиме) муфта бендикса не зацеплена с венцом маховика.

Работа бендикса происходит по следующему алгоритму:

Внутренняя часть бендикса

  1. Ключ зажигания поворачивается и ток от аккумуляторной батареи подается на электродвигатель стартера, приводя в движение его якорь.
  2. Благодаря имеющимся на внутренней стороне муфты винтовым бороздам и вращательному движению муфта под собственным весом скользит по шлицам до момента зацепления с маховиком.
  3. Под действием ведущей шестерни ведомая обойма с шестерней начинает вращаться.
  4. В случае, если зубья муфты и маховика не совпали, происходит ее небольшой поворот до момента, когда они входят между собой в жесткое зацепление.
  5. Буферная пружина, имеющаяся в конструкции служит для смягчения момента старта двигателя. Кроме этого, она нужна для предотвращения поломки зубьев от удара в момент сцепления шестерен.
  6. Когда двигатель запустился, он начинает вращать маховик с большей угловой скоростью, чем до этого вращал стартер. Поэтому муфта закручивается в обратном направлении и соскальзывает по шлицам якоря или редуктора (в случае использования редукторного бендикса) и выходит из зацепления с маховиком. Это спасает стартер, который не рассчитан на работу на высоких оборотах.

Основные признаки неполадок стартера

Ремонт и диагностика устройства может потребоваться не только тогда, когда автомобиль не заводится вообще – неполадки, возникающие в работе стартера, возможно выявить на раннем этапе.

  • не прокручивается с первого оборота ключа. Это может означать, что проблема кроется в щётках, передающих напряжение на ротор стартера – их надо заменить.
  • при полностью заряженном аккумуляторе начинает работать с задержкой или раскручивается ощутимо дольше. Это также указывает на повреждение и износ щёток или подшипников, из-за которых ротор, движущаяся часть механизма, цепляет обмотку – статор.
  • с задержкой возвращает свои составные части в исходное положение после старта двигателя – это наводит на мысль о повреждении/износе маховика двигателя или шестерни бендикса – детали стартера, которая раскручивает маховик. Свидетельством его поломки также может быть ситуация, при которой бендикс цепляется за маховик, но не может его раскрутить.
  • продолжает вращаться вместе с двигателем. То есть, после раскручивания мотора автомобиля детали стартера не отцепляются от него с помощью возвратной пружины, а крутятся на тех же оборотах, что и маховик двигателя. Скорее всего, вина лежит на засоренном роторе и/или силовых контактах реле.

Сценариев поломок стартера может быть много, и если один из них был реализован в вашем автомобиле, необходимо сразу приниматься за ремонт.

Способов проверки неисправностей стартера всего 2: по характерным симптомам и по итогам дефектовки после разборки. Основные причины поломок и их признаки.

  • Стартер крутит, но мотор не заводится. Исключив проблемы с системами питания, зажигания, ГРМ и иммобилайзером, можно сделать вывод об изношенных щетках стартера. Чаще всего при износе щеточного узла можно на слух ощутить, что коленчатый вал двигателя вращается медленней обычного. Но прежде чем снимать стартер для ремонта, проверьте надежность крепления клемм, отсутствие на них окислов и уровень зарядки аккумуляторной батареи.
  • Стартер щелкает, но не крутит. Причиной поломки может быть как износ щеток, так и низкий заряд АКБ, окислы на клеммах питающего провода, гибкой массы.
  • Стартер срабатывает, но коленчатый вал не вращается. Визуально слышно вращение якоря пускача, но маховик при этом стоит на месте. Поломка может проявлять себя лишь время от времени. Ремонт стартера своими руками заключается в замене бендикса. В очень редких случаях к подобным симптомам приводит слизывание зубьев на венце маховика или на шестерне бендикса.
  • Не срабатывает втягивающее реле. Соленоид внутри тягового реле при подаче на него напряжения передвигает вилку, вводя в зацепление с венцом маховика шестерню бендикса, и замыкает контактной пластиной клеммы питания электродвигателя. Если после поворота ключа в положение Start не приходит напряжение на управляющий вывод втягивающего, или неисправно само втягивающее реле, контакты попросту не замкнутся для включения электродвигателя.
  • Стартер не перестает вращаться после запуска двигателя. Причина в залипании контактной пластины втягивающего реле.

ПОДРОБНОСТИ: Как обшить двери на ВАЗ 2107 своими руками

Замена бендикса и ремонт стартера

Бендикс стартера на ваз 2110

Для ремонта стартера требуются такие инструменты:

  • накидные ключи;
  • головки в наборе;
  • несколько отвёрток;
  • изолента;
  • новый бендикс.

Когда пора менять бендикс

В ходе эксплуатации машин ВАЗ 2110 иногда водители могут замечать малую эффективность стартера, что влияет на функциональность двигателя, в результате автомобиль просто не заводится с первого раза.

Например, если при заведении двигателя «десятки» водитель будет слышать легкое потрескивание и ощущать заедание стартера, не обойтись без замены бендикса, другими словами, обгонной муфты.

Поэтапная инструкция замены бендикса

Ваз 2110 стартер бендикс схема

Итак:

  • Подготавливаются гаечные ключи, шестигранники и отвёртки. Далее нужно открыть капот и открепить «минусовой» провод от аккумуляторной батареи. Для удобства выполнения работ транспортное средство лучше загнать на яму для осмотра или на подъёмник. При установке защиты двигателя нужно обязательно снять её непосредственно перед ремонтными работами.
  • Гаечным ключом откручивают крепления «плюсового» провода АКБ к втягивающему реле. После этих действий нужно снять две клеммы, при этом нужно отслеживать состояние проводной изоляции. Эти работы нужно осуществлять при использовании шестигранника, которым откручивают кронштейн.

Стартер проверка

  • При помощи накидного ключа требуется отвернуть нижний болт, крепящий стартер. Такие действия, как правило, приносят много хлопот. Итак, накидным ключом откручивается фиксирующий болт снизу, после чего выворачивается верхний крепёжный болт. Для выполнения такого процесса понадобится трещотка, имеющая на конце кардан и две проставки. Теперь свободно отсоединяется кронштейн, который крепит стартер к блоку. Оборудование аккуратно извлекается.
  • Отвинчиваются шпильки, проходящие вдоль стартера, которые фиксируют крышку, после чего стартер разделяется на две части. Крышку берут в руки и откручивают два винта, снимают кожух, стопорное кольцо и шайбу. С особой аккуратностью достаётся щетки(см.Замена щетки стартера ВАЗ 2110 и все про это) с ротором. Всё детали тщательно прочищают щеткой.
  • Стопорное кольцо нужно сбить вниз и попытаться снять с вала ротора. Далее требуется снять бендикс и сменить его. В процессе выполнения работ нужно не забыть проверить состояние вилки и втулки. Чтобы демонтировать вилку, нужно аккуратно вынуть резиновую заглушку и извлечь заменяемую деталь. Её освобождают от обоймы и тщательно осматривают.

Бендикс и стартер

Следующий этап подразумевает выпрессовку втулки с помощью набора головок. В случае, если втулки чересчур изношены, потребуется их замена. Их обратно запрессовывают под воздействием молотка. Как правило, удары должны наноситься не с максимальной силой, при этом рекомендуется применять деревянную подкладку. Все составляющие собираются в обратном разбору порядке. Теперь можно спокойно проверить функциональность отремонтированного стартера.

По окончанию сборки стартера требуется завинтить все открученные ранее крепёжные гайки от крышки и хорошо затянуть хомут.Далее стартер устанавливается на прежнее место, только сначала подсоединяют питающие провода. Когда все гайки закручены и механизм находится на своём месте, подключают клеммы АКБ. Теперь можно проверить результат выполненных ремонтных работ.

Как снять бендикс со стартера для его ремонта

Будем снимать бендикс на примере роторного стартера ВАЗ 2107. Чтобы добраться до него, нужно его разобрать. В зависимости от типа и производителя это делается по-разному. Мы рассмотрим, как это сделать своими руками на классическом типе.

Частичная разборка стартера

Первым делом откручиваем гайку на шпильке втягивающего реле, которая держит “косу” (гибкий провод) электродвигателя. Очень часто, по неопытности, многие его обрывают. Чтобы этого не произошло, сразу отсоедините его.

Откручиваем болты, которые держат втягивающего реле. Прежде чем вынуть его из корпуса стартера, желательно пометить маркером, как он стоял. Для этого просто проводим линию через место, где он соединяется с корпусом.

Так вы не перепутаете местами силовые болты. Кроме этого, при установке якоря втягивающего, можно перепутать его положение относительно вилки. После этого не будет надежного соединения между ним и вилкой. Для этого, слегка вытягиваем реле, не меняя положение якоря, маркером проводим линию по нему и корпусу втягивающего.

Теперь можно его смело снимать. Сдергиваем якорь силового реле с вилки и вынимаем его. Посмотрите на него. Можно не отсоединять силовое реле от корпуса, не вытягивать якорь. Это делается для простоты разбора.

Не на всех моделях стартеров есть язычок в месте фиксации якоря к вилке. Если его нет и якорь одинаковый со всех сторон, то помечать его положение относительно реле не нужно.

Откручиваем гайки с тыльной стороны электродвигателя. Они удерживают его корпус в собранном виде. Бывает такое, что гайки от старости закисли. Если они выкручиваются вместе со шпильками – ничего страшного. Если так произошло, то вынимаем шпильки.

Чтобы разъединить две части корпуса электромотора, можно наставить отвертку или пробой в стык двух частей, и слегка стукнуть молотком. Или поддеть отверткой. Снимаем нижнюю часть.

Чтобы снять якорь электромотора, нужно разжать вилку, которая сидит на «ушах» бендикса. Для этого отверткой отгибаем одну сторону вилки и снимаем её, затем вторую. Теперь можно вытащить якорь. Так мы получаем доступ к бендиксу. Теперь его нужно снять с вала.

Как снять бендикс

Опять же, в зависимости от типа снимается он с якоря по-разному. В редукторном стартере его достаточно вынуть из редуктора, если он с внешним соединением. Такие стартеры применяются в спецтехнике. Для гражданского транспорта, в большинстве случаев, используются планетарные редукторы. Здесь уже нужна частичная разборка, чтобы добраться до него.

На валу он удерживается стопором и шайбой. Первым делом сбиваем шайбу. Для этого подойдет ключ на «13» или любая втулка по диаметру этой шайбы. Главное чтобы тот предмет, которые вы возьмете, своей плоскостью лежал четко на шайбе. Сверху неё есть паз, его ключ не должен цепляться.

Размещаем вал электромотора стартера ВАЗ 2107 бендиксом вверх. Небольшими ударами молотка по ключу или втулке вниз, сбиваем стопорную шайбу. Отверткой или пассатижами снимаем стопорное кольцо. Оно снимается вверх.

Будьте аккуратными. Если это делаете отверткой, не держите сверху якорь рукой. Отвертка может вылететь и проколоть руку. Соблюдайте меры безопасности.

Снимаем стопорное кольцо и шайбу. Снимаем с вала якоря электродвигателя бендикс с обгонной муфтой и шестернёй. Теперь нужно развальцевать его две части.

Как разобрать бендикс стартера

Существует несколько способов развальцевать бендикс. По-другом его не разобрать:

  1. При помощи тупой отвертки или зубила.
  2. Использовать «жену болгарина».

Рассмотрим эти два способа. Переворачиваем бендикс шестернёй вниз. В место соединение верхней и нижней части обгонной муфты наставляем «жало» отвертки. Ударами молотка отворачиваем наружный край её верхней части, проворачивая муфту по кругу. Будет не красиво, но эффективно, похоже, как будто открываете консервы без консервного ножа.

Теперь можно разобрать полностью бендикс. Вынимаем шестерню с верхней крышкой. Отрывается доступ к пружинам и роликам. Теперь можно заняться его ремонтом.

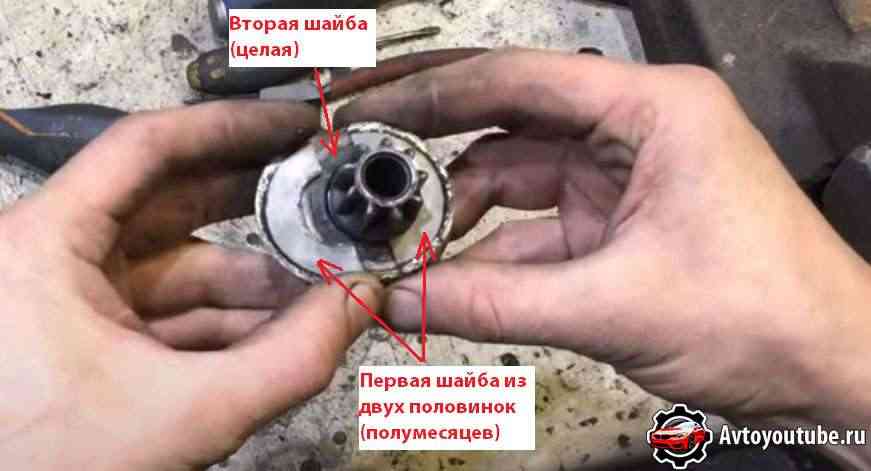

Важно, вместе с шестерней снимаются две шайбы. Одна цельная, а вторая состоит из двух половинок полумесяцев

Запомните в какой последовательности они устанавливались и не потеряйте их.

Второй вариант, как разобрать обгонную муфту – сделать несколько пропилов «болгаркой» по бокам наружного кожуха. Так он «расслабится» и его можно снять руками.

Этот способ менее варварский, но нужно быть осторожным. Во-первых, работа с электроинструментом. Во-вторых, желательно не распилить полностью обгонную муфту с её корпусом.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Бендикс стартера

Человеку, незнакомому с автомобильными терминами, сложно понять, что означают те или иные названия. Трамблер, жиклер, бендикс, кулиса, цапфа и так далее — согласитесь, не многие поймут, о чем идет речь. Кроме того, часто в литературе можно увидеть аббревиатуры: ШРУС, ПТФ, КСХХ, ЗДТ, ГБЦ. Однако, знать значение всех этих терминов необходимо хотя бы для того, чтобы купить нужную деталь в магазине автозапчастей.

Если у вас возникли проблемы со стартером, то одной из причин может быть поломка бендикса. Картина знакомая: вы пытаетесь завести двигатель, слышится, как щелкает втягивающее реле, а затем характерный скрежет — шестерня обгонной муфты не входит в зацепление с венцом маховика коленвала. Значит пора проверить состояние бендикса и его шестеренки.

В каталоге запчастей эта деталь обычно названа приводом стартера либо обгонной муфтой. В простонародье эту муфту также называют бендикс, в честь американского изобретателя, который ее запатентовал. Бендикс выполняет очень важную роль — именно через него вращение вала якоря стартера передается на коленчатый вал благодаря ведомой обойме с шестерней.

Мы уже писали на нашем сайте Vodi.su о ситуации когда стартер крутится, но машина не заводится.

Напомним еще и о принципе работы стартера:

  • ток от аккумулятора подается на обмотку электромотора стартера;
  • начинает вращаться вал якоря, на котором и находится обгонная муфта;
  • на валу есть шлицы, по ним бендикс передвигается к маховику;
  • зубья шестерни бендикса входят в зацепление с зубьями венца маховика;
  • как только маховик раскручивается до определенной скорости, происходит отсоединение шестерни привода стартера и бендикс возвращается назад.

Стоит также отметить, что шестерня привода стартера может вращаться лишь в одном направлении.

Устройство бендикса стартера

Основными элементами привода являются:

  • ведомая обойма с шестерней — обеспечивает сцепление с маховиком;
  • ведущая обойма — находится на валу якоря стартера и вращается вместе с ним;
  • буферная пружина — смягчает момент контакта шестерни с венцом маховика (иногда сцепление происходит не с первого раза и благодаря этой пружине шестерня отскакивает назад и вновь входит в зацепление);
  • ролики и прижимные пружины — позволяют шестерне вращаться лишь в одном направлении (если ролики стираются, то шестерня будет пробуксовывать при запуске двигателя).

Чаще всего поломки происходят по причине износа зубьев шестерни привода стартера. В таком случае приходится снимать стартер и проводить замену бендикса, хотя в некоторых магазинах можно найти ремкомплекты, в которых шестерня продается отдельно. Как бы там ни было, но ремонтировать стартер без должной подготовки достаточно сложно.

Реже происходит ослабление буферной пружины. Убедиться в том, что она ослабла, тоже легко — при повороте ключа в замке зажигания можно будет услышать скрежет. Двигатель заведется, но такое несовпадение зубьев приведет к быстрому износу как шестерни бендикса, так и венца маховика (а его ремонт обойдется значительно дороже, чем замена бендикса).

Со временем также могут стираться ролики, которые находятся в ведущей обойме. На вид они очень маленькие, но именно благодаря им шестерня может вращаться лишь в одном направлении. Если же шестерня свободно вращается во все стороны, то это свидетельствует либо о браке, либо о полном износе роликов и ослаблении прижимных пластин.

Стоит сказать, что стартер — это достаточно сложное устройство и поломки чаще всего случаются не из-за бендикса. Ресурс работы стартера значительно меньше, чем у двигателя, поэтому рано или поздно его все же придется заменить. Видео о том, как реставрировали бендикс, при ремонте стартера.

(9 оценок, среднее: 4,44 из 5)

Устройство и принцип работы

Большинство обгонных муфт (будем называть их более популярным среди автомобилистов словом — бендикс) состоят из ведущей обоймы (или наружного кольца), содержащей ролики и прижимные пружины, а также ведомой обоймы. Ведущая обойма имеет клиновые каналы, которые с одной стороны имеют значительную ширину. Именно в них вращаются подпружиненные ролики. В узкой же части канала ролики стопорятся между ведущей и ведомой обоймами. Как понятно из вышеописанного, роль пружин заключается в том, чтобы загонять ролики в узкую часть каналов.

В принципе работы бендикса лежит инерционное воздействие на зубчатую муфту, входящую в его состав, до момента ее зацепления с маховиком двигателя. В то время, когда стартер находится в нерабочем состоянии (двигатель выключен или работает в постоянном режиме) муфта бендикса не зацеплена с венцом маховика.

Работа бендикса происходит по следующему алгоритму:

Внутренняя часть бендикса

  1. Ключ зажигания поворачивается и ток от аккумуляторной батареи подается на электродвигатель стартера, приводя в движение его якорь.
  2. Благодаря имеющимся на внутренней стороне муфты винтовым бороздам и вращательному движению муфта под собственным весом скользит по шлицам до момента зацепления с маховиком.
  3. Под действием ведущей шестерни ведомая обойма с шестерней начинает вращаться.
  4. В случае, если зубья муфты и маховика не совпали, происходит ее небольшой поворот до момента, когда они входят между собой в жесткое зацепление.
  5. Буферная пружина, имеющаяся в конструкции служит для смягчения момента старта двигателя. Кроме этого, она нужна для предотвращения поломки зубьев от удара в момент сцепления шестерен.
  6. Когда двигатель запустился, он начинает вращать маховик с большей угловой скоростью, чем до этого вращал стартер. Поэтому муфта закручивается в обратном направлении и соскальзывает по шлицам якоря или редуктора (в случае использования редукторного бендикса) и выходит из зацепления с маховиком. Это спасает стартер, который не рассчитан на работу на высоких оборотах.

Причины

Причин выхода из строя обгонной муфты, много и косвенные и прямые. Может вам покажется, что мой рассуждения не объективны, но перечислю некоторые:

  • некачественная сталь венца;
  • некачественный бендикс;
  • плохо прикручен картер сцепления;
  • плохо прикручен стартер;
  • брак картера сцепления.

Если идти по порядку, то начну с большого стартера. Поломка привода заканчивалась его снятием и заменой бендикса. Одновременно с этим менялись втулки стартера в средней части и носовой части (крышка стартера).

С покупкой малого стартера бывали и более серьёзные поломки. Ломалась крышка, зализывались зубья венца. Но здесь уже по совету мастера сделал некоторые переделки крышки и проблема решилась.

Некоторые УАЗы эксплуатируются годами и не имеют таких проблем. Это само по себе наводит на мысль о каком-то дефекте в двигателе. И сам бы так и терялся в догадках пока один мастер не дал возможную разгадку причин поломок и совет по ремонту. Хотя точно причину поломок не определил, но путь размышлений я считаю верный.

Частые поломки бендикса и втулок связаны с большими нагрузками на них из-за неправильно расположенного стартера относительно венца на маховике. Малый зацеп зубьев по высоте приводит к зализыванию зубьев. Быстрому износу втулок и даже когда зуб попадает на зуб, облому передней крышки.

Из-за чего же так получается? Как сказал мастер, это смещённые шпильки крепления на кожухе сцепления или направляющие самого картера маховика.

Но если принять во внимание, что если сместить сам картер, то будут проблемы с установкой коробки. Тогда остаётся первый вариант, допущен брак в картере маховика

Но он всё равно объясняет причину малого зацепления зубьев относительно друг друга.
