Самостоятельная замена
Обратите внимание, что при замене желательно менять сразу все свечи на новые независимо от их визуального состояния. Свечи накала подбираются согласно их соответствию для установки на тот или иной тип дизельного двигателя
Снятие защиты
Свечи накаливания зачастую располагаются в верхней части головки блока цилиндров (обычно рядом с дизельными форсунками). Их может быть не видно в том случае, если мотор сверху прикрыт пластиковой крышкой или защитным кожухом. Данную защиту необходимо демонтировать для обеспечения доступа.
Отсоединение клемм АКБ
Так как свечи накала представляют собой электрический нагревательный элемент, потребуется осуществить отсоединение от АКБ минусовой клеммы. Затем производится откручивание небольших гаек, которые фиксируют наконечники высоковольтных проводов на контактных стержнях калильных свечей. Провод подключается к верхней части свечи. Указанную гайку необходимо отвернуть при помощи гаечного ключа, а сам провод можно немного сдвинуть, чтобы он не мешал дальнейшему снятию свечей накаливания.
Выкручивание калильных свечей
Следующим шагом становится выкручивание свечей при помощи ключа-трещотки. Выкручивать необходимо предельно аккуратно, чтобы не повредить резьбу в ГБЦ. Также существует риск сломать саму свечу, в результате чего могут возникнуть дополнительные сложности с последующим высверливанием стрежня и восстановлением резьбы.
Зачистка контактов
Далее необходимо произвести зачистку от загрязнений контактов на каждом высоковольтном проводе свечи накала. Это необходимо для полной работоспособности новых свечей после их установки на дизельный двигатель. Если контакт «прикипел», тогда его можно без особых затруднений снять при помощи плоской отвертки.
После демонтажа осуществляется визуальный осмотр снятых свечей накаливания. Если даже только на одной из них видны расширения стержня, стержень вздулся или деформирован, оплавлен, заметны трещины или другие дефекты, тогда все свечи меняются на новые. Также поводом для замены служит присутствие обильного нагара в том месте, где наконечник соединен с корпусом свечи, любые заметные повреждения наконечника.
Удаление грязи из свечных отверстий
Отдельно стоит отметить процедуру очистки от нагара отверстий для установки свечей. Для этого понадобится специальная развертка, длинна которой позволит эффективно очистить свечные колодцы. Перед вкручиванием на развертку необходимо нанести смазку. Указанную развертку нужно вкрутить в каждое отверстие. Для процедуры лучше использовать не универсальную, а штатную развертку. Если имеется такая возможность, дополнительно необходимо удалить отложения из каналов при помощи сжатого воздуха.

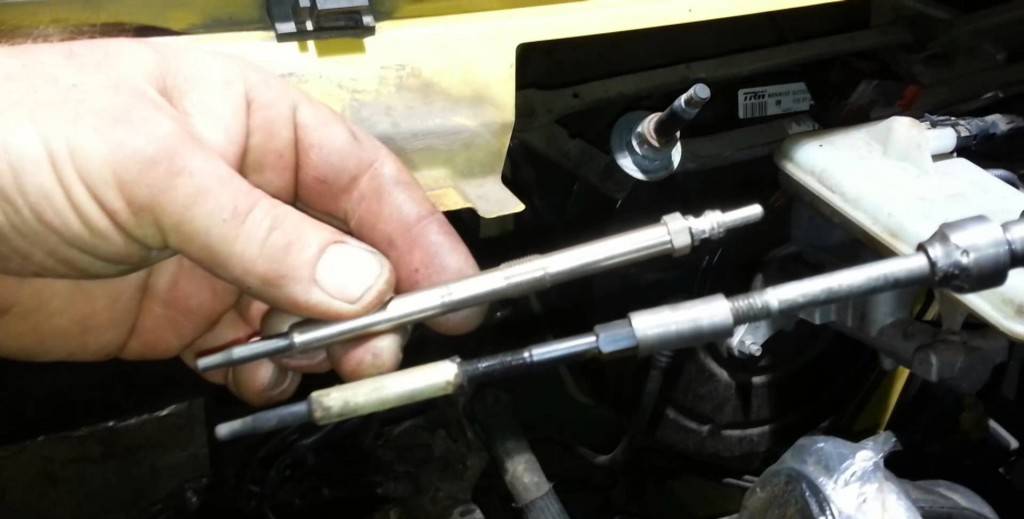

Установка новых свечей накала
После очистки производится установка новых и/или заранее проверенных на работоспособность калильных свечей на дизельный двигатель. Затягивать свечи необходимо до появления небольшого сопротивления. Момент затяжки регулируется динамометрическим ключом и составляет 15 Нм. Перетяжка может привести к тому, что в процессе следующей замены будет присутствовать риск поломки свечи в колодце при попытке демонтажа.
Когда установка новых элементов на все цилиндры завершена, очищенные наконечники свечных проводов ставятся обратно на посадочное место, осуществляется их фиксация при помощи гайки и гаечного ключа. Необходимо убедиться в том, что наконечники проводов плотно закреплены, а также реализовано полное закрытие контактов свечей.
Затем можно присоединить минусовую клемму к АКБ. Дальнейшим шагом будет проверка установленных свечей. Проверять следует в штатном порядке: повернуть ключ зажигания, осуществить запуск дизеля, а после оценить работу ДВС в режиме прогрева. Если мотор уверенно запустился, работает ровно и без сбоев, тогда свечи накала полностью работоспособны. В противном случае необходимо провести повторную диагностику дизельного ДВС для поиска потенциальной неисправности.
Способы проверки свечей накаливания для дизеля
Выход из строя одной или двух свечей накала может быть незаметно при относительно теплой погоде. А при наступлении морозов сразу возникают трудности с запуском дизельного мотора.
Мы опишем три разных способа проверки работоспособности свечей накаливания. Выбор каждого из них зависит от того, есть ли у автомобилиста определенные приборы, инструменты, навыки и свободное время.
Способ 1 – Проверка свечей накаливания при помощи аккумулятора
Наиболее точную и наглядную картину об исправности нагревательных элементов для дизеля дает проверка на аккумуляторной батареей. Каждая свеча проверяется отдельно, при этом автолюбитель видит степень ее накаливания.
Недостатком данного метода диагностики будет необходимость выкручивания всех свечей накала. Это потребует в некоторых автомобилях значительных затрат времени, а также демонтажа некоторых деталей, затрудняющих доступ к нагревательным элементам.
- Для проведения испытаний понадобится изолированный провод длиной около 0,5 м.
- Свеча накаливания переворачивается нагревательным элементом вверх и устанавливается центральным электродом на плюсовую клемму АКБ.
- С помощью электрического провода нужно соединить минусовую клемму аккумулятора и корпус свечи (в боковой части).
- Если нагревательный элемент быстро накаливается более чем наполовину, то свеча исправная.
- При отсутствии накала или нагревании только кончика элемента – требуется замена свечи.
Ниже приведены более простые способы проверки свечей накала.
Способ 2 – Проверка свечей накаливания мультиметром
Иногда нет времени или инструментов, чтобы извлечь свечи накаливания из головки блока дизельного двигателя. В этом случае может оказаться полезной проверка мультиметром. Прибор устанавливается в положение для тестирования сопротивления (омметр).
Но предварительно необходимо отсоединить от свечей накала провод, подающий ток на центральный электрод. На каждый нагревательный элемент может подаваться отдельный провод или же все свечи могут соединяться медной или латунной шиной. Теперь остается плюсовой щуп мультиметра соединить с центральным электродом свечи, а минусовым щупом прикоснуться к боковой поверхности корпуса. Если стрелка не отклоняется или нет показаний на цифровом дисплее, то имеется пробой в нагревательном элементе. Свечу накаливания необходимо заменить.
Недостатком этого способа является трудность выявления нагревательных элементов со слабым накалом. Тестер покажет, что пробоя нет, а свеча будет недостаточно прогревать камеру сгорания.
Способ 3 – Проверка свечей накаливания на “искру”
Старым испытанным способом проверки исправности свечей накаливания является степень искрообразования. Для этого понадобится изолированный провод длиной 0,5-1 м, на обоих концах которого снимается по 1-2 см изоляции.
Теперь нужно освободить свечи накала от шины и подающего провода. Один конец проверочного провода крепится на плюсовой клемме аккумулятора, а вторым концом выполняется касательное движение по центральному электроду свечи накаливания (смотрите на видео ниже). Таким образом мы сможем наблюдать примерно следующее:
- На исправном нагревательном элементе образуется сильная искра.
- Если свеча слабо накаливается, искрение будет незначительным.
- На полностью неисправной свече накаливания искры не будет вообще.
Данную проверку можно смело делать на старых автомобилях, у которых нет “мозгов” и компьютера. На видео ниже, таким способом проверяют свечи накала на дизельной Nissan Primera.
Приведенные выше способы проверки свечей накаливания позволяют самостоятельно обнаружить причину плохого запуска дизеля. При выявлении неисправной детали автовладельцу останется только заменить вышедший из строя нагревательный элемент. После этого завести двигатель на морозе, как правило, не составляет труда.
Также владельцам машин с дизельными моторами в зимнее время года совсем не лишним окажется предпусковой подогреватель двигателя.
Симптомы неисправности свечей накаливания дизельного двигателя:
Запуск двигателя происходит с трудом;
Авто не заводится;
Неровная работа двигателя на холостых оборотах;
Белый дым выхлопа (на холодную, имитация богатой смеси).
Чаще всего данная проблема начинает проявляться с приходом первых холодов, т.к. деталь не обеспечивает нормальный прогрев камеры для возгорания топлива.
Проверить работоспособность калильных свечей в дизельном двигателе достаточно трудно. Вам понадобиться специально оборудование, но об этом мы поговорим немного позже.
Причины неисправности свечей накаливания дизельного двигателя:
Выработка ресурса;
Низкое качество;
Плохое топливо или любые другие проблемы с топливной системой;
Проблемы в электропроводке или блоке управления.
Чтобы это ни было, советуем вам немедленно обратиться в автомастерскую, в другом случае, вы можете значительно навредить своему автомобилю, тогда сумма ремонта будет значительно выше, чем деньги за замену свечей.
Стоит так же отметить, что существует значительная разница в работе свечей накаливания современных и старых двигателей. В старых движках, фор камеры располагаются в головках, и свеча должна прогреть поступившее топливо.
В современных двигателях фор камера располагается в поршне, по этому свеча накала срабатывает перед впрыском, и имеет функцию прогрева камеры, после чего тудо поступает холодное топливо и воздух.Такие условия более благоприятны для воспламенния смеси.
Отказ одной свечи проявится в сложном запуске, машина начнет активно «капризничать на холостых». При поломке 2 свечей, дизельный движок просто не заведется. Вероятность выхода из строя всех сразу крайне мала, но если это произошло, то необходима диагностика всей электропроводки и блока управления.
Запомните, меняйте весь комплект, даже если из строя вышла только одна свеча! Будьте внимательны к электропроводке, реле управления и форсункам. Их диагностика стоит не дорого, но способна уберечь ваш авто от серьезных поломок.
Теперь поговорим о том, как избежать неполадок со свечами накаливания в дизельном двигателе?
- Обязательная диагностика перед осенне-зимним периодом.
- Покупайте только качественные свечи.
Способы проверки свечей накаливания на дизельном двигателе.
Сразу оговоримся, что способы проверки не из простых и вам может понадобиться помощь второго человека, или специальное оборудование.
1 способ. Берете верного товарища. Один из вас должен вывернуть форсунки, другой поворачивать ключ зажигания в предстартовое положение. Товарищ смотрит в колодцы и наблюдает нагрев или не нагрев свечей. Что не заработало, то – мертво и требует замены.
Способ интересный и познавательный, но подходит не для каждого авто. Так как конструкция двигателя не везде одинаковая. Подходит только для 1.8 на Фордах.
2 способ. Вам понадобиться мультиметр и отвага. Выбираем режим проверки замыкания цепи, касаемся одним щупом корпуса свечи, другим – шляпки (где располагается корпус, а где шляпка, подробно описано в статье «Свечи накаливания для дизельного двигателя»). Если цепь замкнута, то все работает, если же нет, то требуется замена.
Подобные схемы диагностики не так актуальны для современны машин, все новые дизельные авто имеют индикатор на водительской панели управления. Но! Как и любая другая электроника, он тоже может выйти из строя
Поэтому, проходя зимнюю подготовку авто обратите внимание на свечки накала
Не пытайтесь самостоятельно поменять свечи накаливания на дизеле. Например, она вышла из строя раньше времени, значит, дефектная. При попытке ее выкрутить, может просто развалиться, тогда придётся снимать головку блока и доставать сломанный элемент.
Периодичность замены свечей накала на дизельном двигателе.
Стандартно, «ходят» они 60 000 км. После это необходима замена, но некачественное топливо и агрессивная эксплуатация авто, могут значительно сократить срок «жизни» свечи. Проверяйте их на каждом ТО.
Приезжайте к нам на замену свечей накаливания в дизельном двигателе. Мы проведем все работы быстро и качественно. Помните, что у нас есть услуга по подбору автозапчастей. Просто сообщите оператору ваши данные, мы предложим вам несколько вариантов деталей на выбор. Вам остается только приехать к нам!
Все вопросы по тел. +7(912) 615 51 15
Любую консультацию, а также скидку в 3 % на все услуги и материалы, вы можете получить в нашей группе в .
| Цены на техническое обслуживание | ||
Срок службы свечей
Искровые свечи бензиновых двигателей рекомендуется менять через каждые 30 тыс. км пробега. Однако фактическое состояние свечей сильно зависит от условий эксплуатации. При частой работе мотора «вполпедали» (при низкой частоте и нагрузке) вероятно образование нагара и уменьшение ресурса свечей. Износ поршневых колец и проникновение масла в камеру сгорания также увеличивает нагарообразование. Некачественный бензин (особенно современный «железистый», с повышенным содержанием ферроценов) покрывает свечи красным налётом. Всё это может уменьшить ресурс до 15 тыс. км и ниже!
Замена свечей накала на дизельных автомобилях, как правило, проводится не раньше пробега в 60 тыс. км. Следует отметить, что дизельные свечи «трудятся» в более щадящих условиях, что и обеспечивает их повышенную ходимость.
Почему свечи выходят из строя
Срок службы современных штифтовых свечей накала дизелей составляет 60 тысяч километров при условии соблюдения эксплуатационных условий. Если случится повреждение оболочки спирали, то все устройство выйдет из строя раньше, т. к. в образовавшуюся трещину внутрь проникают грязь и влага, а спираль замыкается на корпус. Оболочка может выйти из строя по следующим причинам:
- несоблюдение тщательности и аккуратности при монтаже элемента накаливания в мотор;
- появление электрохимической коррозии с течением длительного времени;
- установка свечей, не соответствующих моделей данному типу дизельного двигателя.
Чем грозит несвоевременная замена
Отказ свечей зажигания делает работу мотора невозможной в принципе. А вот эксплуатация двигателя с неисправными свечами приводит к потере мощности, росту токсичности отработавших газов и ухудшению экономичности двигателя.
Кроме того, неисправные свечи ведут к повышению вибрации двигателя (мотор «троит»), что негативно сказывается на ресурсе опор и трансмиссии. Неработающая свеча в цилиндре приводит к интенсивному смыву масляной плёнки, что не только разжижает масло в картере топливом (значительно сокращая его ресурс), но и увеличивает износ колец и зеркала цилиндра. В итоге сомнительная экономия на замене свечей выливается в приближение капитального ремонта двигателя!
Что касается свечей накаливания, замена их на дизельном двигателе необходима для поддержания способности мотора успешно заводиться в холодное время года. Если свечи дефектны, или вообще неясно их состояние, в самый неподходящий момент можно оказаться у вполне исправного, но не заводящегося дизеля – да ещё с полностью разряженным аккумуляторам от долгих попыток оживить мотор стартёром!
Методы проверки свечей
Проверить напряжение в элементах можно с использованиеммультиметраили аккумулятора автомобильного.
Чтобы не демонтировать устройство, достаточно подключить его к аккумулятору. Схема подключения такова: минус подсоединяется к корпусу свечи, а плюс — к клемме соответственно. В исправном узле в течение нескольких секунд нагревается спираль. Отсутствие тепла говорит о необходимости заменить устройство.
При проверке свечей в форсунках нужно выкрутить элементы и изучить свечение штифтов, которые должны раскалиться. Отличие интенсивности свечения хотя бы одного элемента говорит о необходимости дополнительной проверки путем замера его сопротивления.Во избежание быстрого выхода из строя остальных элементов, замена производится сразу всего комплекта, независимо от того, сколько деталей оказалось бракованными.
Редко случается, когда происходит отказ более двух устройств, в таком случае необходимо произвести проверку электрической проводки либо электронного блока управления.
При помощи мультиметра работоспособность демонтированной свечи определяется методом «прозвонки».
В современных автомобилях проверить данные узлы можно путем самодиагностики, дополнительно используя индикатор, расположенный на панели приборов, который подает сигнал при появлении поломки свечи.
Диагностика свечей накаливания
Принцип действия свечей зажигания достаточно прост и заключается в разогреве воздуха до температур порядка тысячи градусов – при таких значениях в камере сгорания дизельного мотора и происходит самовоспламенение топливовоздушной смеси. При этом приходится контролировать температуру ОЖ, которая не должна превышать 80°С. Независимо от типа конструкции (штифтовая или керамическая), любая СН состоит из корпуса, к которому присоединена нить накаливания, состоящая из двух терморезисторов. Один из резисторов характеризуется постоянным сопротивлением, другой имеет динамически изменяемое сопротивление, регулируемое посредством использования так называемого температурного коэффициента. Эта особенность позволяет соотносить температуру свечи со степенью прогрева мотора, что делает её использование более выгодным с точки зрения экономии электроэнергии. К сожалению, неисправность хотя бы одной свечи делает процесс запуска дизельного силового агрегата невозможным
Поэтому так важно следить за их состоянием, особенно в период резкого похолодания. Хотя периодичность плановой замены достаточно велика (регламентные сроки указываются в руководстве пользователя), диагностировать их состояние необходимо значительно чаще
В настоящее время распространены два основных метода проверки состояния свечей накала:
- для первого необходимо участие двух человек. Один из них выкручивает форсунки, второй садится за руль и включает массу. Тот, кто находится около моторного отсека, должен тщательно рассмотреть форсуночные отверстия. При исправных свечах они обязаны иметь красный оттенок. Главным достоинством данного метода является его высокая информативность, а недостатком – трудоёмкость снятия форсунок. Кроме того, на некоторых моделях могут возникнуть сложности с доступом к отверстиям, поэтому данный метод применим не всегда;
- второй способ является менее трудозатратным, но для его применения требуется наличие мультиметра или обычного лампового тестера. Прибор переключается в режим КЗ, одна из клемм замыкается на корпус двигателя, другая прикладывается к кончику СН. Если лампочка загорается (или срабатывает звуковой сигнал), свеча исправна. В противном случае можно утверждать о её поломке.
Отметим, что на современных автомобилях о неисправности одной из СН сигнализирует световой индикатор, расположенный на приборной панели. В таких случаях диагностика свечей не имеет смысла.
Типы свечей накаливания.
Сначала отметим то, что спираль (главный элемент) может быть монолитной (такие используются чаще всего) и двойной. Двойная спираль позволяет подобрать оптимальный уровень рабочих показателей. Но такие дешевые варианты очень быстро выйдут из строя, а качественная двойная спираль будет стоить значительных денег.
Типы: Штифтовая свеча накаливания. Рабочий элемент – штифт накаливания термокорозийного стержня, запрессованный в корпус свечи. Внутри наполнение из порошка оксида магния и спиральной нити. Принцип работы штифтовой свечи. Электрический ток пускается на головку токопроводящего стержн—>Металлическая нить накаливания. Нить накаливая имеет 2 резистора: нагревательный и регулирующий. Нагревательный имеет постоянное сопротивления, никак не связанное с температурой. Резисторная спираль имеет зависимость от температурных показателей. Смысл таков, что чем выше температура системы, тем ниже температура свечи.Рабочий промежуток от 4 сек. до 2 мин. Продолжительность работы регулируется специальным блоком управления, с контрольной лампой на водительской панели управления. Керамические свечи накаливания имеют такую же схему работы. Но в данном случае, имеется керамический стержень с таким же нагревательным элементом. Стержень разогревается до 1000 градусов, что обеспечивает более быстрый запуск системы, сравнимый с показателями бензинового двигателя.
Керамическая свеча накаливания для дизельного двигателя работает в три стадии. На первой, напряжение составляет до 11,5 В, стержень выдаёт максимальную температуру. По мере прогрева системы напряжение начинает падать до 7В на второй фазе и 5В на третьей. Керамические свечи накаливания стоят дороже, чем штифтовые. Зато обеспечивают лучшую и быструю работу системы, меньшую токсичность выхлопных газов, более долгий срок эксплуатации и максимальную эффективность.
| Цены на техническое обслуживание |
Свечи накаливания в автономных отопителях и подогревателях [ править | править код ]
Свечи накаливания применяются также в автономных (работающих на дизельном топливе или бензине) предпусковых подогревателях двигателя и в автономных отопителях салона (кабины) автотранспорта. Назначение всё то же — воспламенить подаваемое форсункой топливо в камере сгорания.
На автомобилях «Запорожец» в расположенном спереди багажнике стоял автономный бензиновый отопитель салона, на ЛУАЗ-969 (двигатель спереди) этот же отопитель зимой подогревал холодный двигатель перед запуском. Бензин в камере сгорания отопителя воспламенялся при помощи свечи накаливания, после ро́зжига горение поддерживалось самостоятельно.
Автономные отопители салона устанавливались на автобусах семейства «Ikarus», самосвалах Tatra 138, Tatra 148, Tatra T815.
Подобные агрегаты получили самое широкое распространение для обогрева унифицированных герметизированных армейских кузовов типа КУНГ — обогреватели ОВ-65 и ОВ-95, работающие на дизельном топливе. Аналогично устроен обогреватель салона вертолёта Ми-8.
Топливный насос высокого давления (далее – ТНВД) предназначен для подачи топлива в камеру сгорания дизельных двигателей, а также бензиновых двигателей, которые оборудованы системой непосредственного впрыска.
ТНВД является крайне важным и конструктивно довольно сложным элементом автомобильной системы подачи топлива. ТНВД вынужден выполнять большое количество задач. Первоначально ТНВД применялись только в дизельных двигателях, однако, с изобретением систем непосредственного впрыска, стали применяться и в системе подачи топлива бензиновых силовых агрегатов. В обоих случаях ТНВД служит двум главным целям – подаёт топлива под высоким давлением в режиме реального времени, или же создаёт высокое давление в накопительной части топливной системы или аккумуляторе.
В зависимости от особенностей конструкции системы впрыска топлива, ТНВД подразделяются на:
– насосы непосредственного действия
– насосы с аккумуляторным впрыском.
Говорить об очевидных достоинствах ТНВД сложно, ведь его конструкция уникально и поэтому не поддается сравнению. Легче перечислить недостатки, которых несколько и практически все они являются следствием достаточно сложной конструкции ТНВД. Из-за непосредственного контакта с топливом большинства деталей ТНВД, срок службы насоса напрямую зависит от качества топлива. Попадание абразивных примесей и воды значительно увеличивают износ.
Форсунки
Из всех элементов топливной системы дизельного двигателя именно форсунки наиболее подвержены образованию нагара и смолистых отложений в процессе эксплуатации автомобиля. Это связано с тем, что расположены они в зоне непосредственного воздействия высоких температур камеры сгорания и работают при большом давлении топлива. Не стоит забывать и о качестве топлива, повышенное содержание смол в котором еще больше усугубляет условия работы форсунок и увеличивает образование отложений на них. Надо отметить, что форсунки современных дизельных систем Common Rail и насос-форсунка еще более чувствительны к смолообразующим соединениям, находящимся в топливе.
Почему свечи выходят из строя
Срок службы современных штифтовых свечей накала дизелей составляет 60 тысяч километров при условии соблюдения эксплуатационных условий. Если случится повреждение оболочки спирали, то все устройство выйдет из строя раньше, т. к. в образовавшуюся трещину внутрь проникают грязь и влага, а спираль замыкается на корпус. Оболочка может выйти из строя по следующим причинам:
- несоблюдение тщательности и аккуратности при монтаже элемента накаливания в мотор;
- появление электрохимической коррозии с течением длительного времени;
- установка свечей, не соответствующих моделей данному типу дизельного двигателя.
Почему иногда нужно проверять свечи накала и их реле?
Свечи накаливания располагаются в камере сгорания. Главная цель этого элемента – подогрев топлива для более четкого и плавного воспламенения и взаимодействия с двигателем. Все они делятся на два типа: с открытым и закрытым нагревательным элементом. По своей сути они являются частью некоторого предпускового устройства двигателя. Особенно важны эти элементы зимой, именно от них зависит, сможет завестись ваш автомобиль или нет.
Сами свечи изготавливаются из самых различных материалов. Схема управления ими учитывает как температуру воздуха, топлива, так и изменение их сопротивления. Определить неисправность этого элемента очень просто: ваш автомобиль, скорее всего, просто не заведется. Автолюбители с большим стажем первым делом, когда не могут завестись, смотрят, в каком состоянии находятся свечи. Причин, по которым они приходят в негодность, хватает.
Самый первый и главный фактор, который идет в минус этим деталям, это время. У каждой мелочи есть свой срок годности, этот срок приходит и для свечей накаливания. Примерно их хватает года на 3. Все, конечно, зависит от машины, опыта вождения и от погодных условий. Да, именно погодные условия могут отрицательно влиять на продолжительность службы данных элементов накаливания. А в наших суровых погодных условиях очень быстро приходят в негодность не только свечи, но и сами автомобили.
