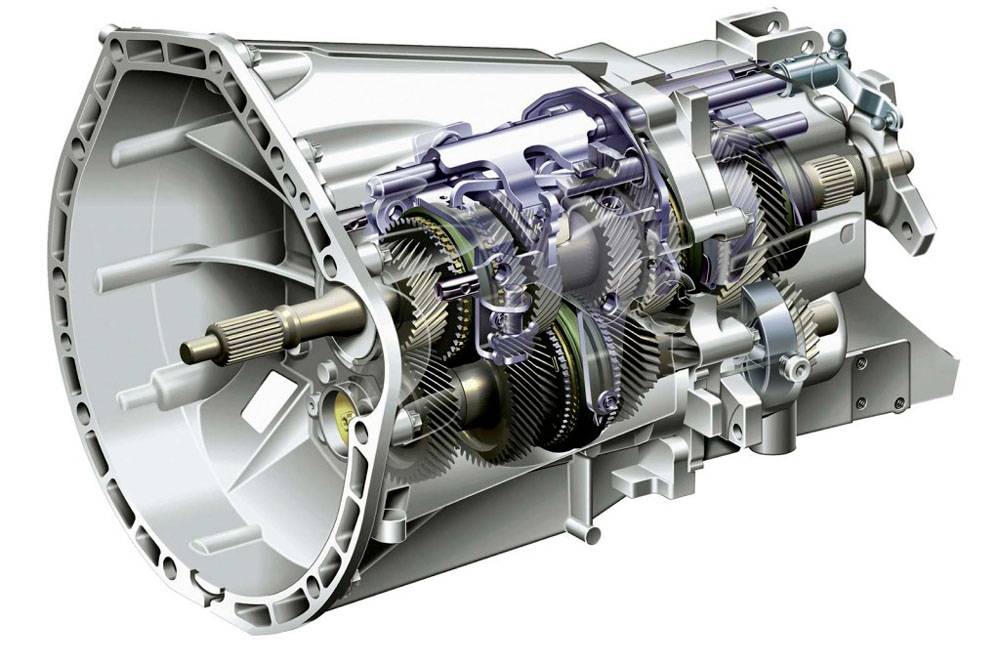

Для чего нужна тормозная лента: принцип работы тормозной ленты АКПП и регулировка

Разновидности тормозных лент

Лента тормозная фрикционного типа используется не только в АКПП, но и для остановки механизмов (например, лебедок или лифтов). Автомобильные комплектующие различаются по составу материала и рассчитаны на работу в интенсивном режиме. Тормозные ленты лебедок могут иметь различный состав фрикционных накладок, предназначенный для сухой работы.

Пример классификации вальцованных тормозов с лентой сухого трения по российским стандартам:

1. Модификация ЭМ-К, снабженная накладкой с содержанием латунной стружки. Выдерживает нагрев до +200⁰С и может эксплуатироваться при температуре воздуха до +60⁰С. Коэффициент трения варьируется в пределах от 0,39 до 0,54.
2. Модификация ЭМ-1. Ленточный тормоз способен работать при давлении не выше 1,5 МПа. Допустимая температура в рабочей зоне составляет +200⁰С, коэффициент трения в интервале от 0,4 до 0,6.
3. Модификация ЛАТ-2, рассчитанная на нагрев до +300⁰С и работу в механизмах при усилии сжатия до 5 МПа. Фрикционный состав базируется на асбестовой оплетке с армированием латунной проволокой. Коэффициент трения варьируется в пределах от 0,45 до 0,60.

Модификация ЭМ-КМодификация ЭМ-1Модификация ЛАТ-2

Повреждения фрикционов

Наиболее частые повреждения мягких дисков фрикционного механизма проявляется в их подгорании при включении передачи. Если все детали и механизмы АКПП находятся в исправном состоянии, то возможные негативные последствия такого износа начнут проявляться только после пробега автомобиля более 300 000 км. В том случае, когда автомобиль эксплуатируется с нарушениями элементарных требований к использованию транспортного средства оборудованного автоматической коробкой, данные элементы АКПП могут преждевременно сгорать, что сделает невозможным включение определённой передачи. Также привести к преждевременному выходу из строя фрикционных дисков могут:

• Применение некачественных масел для АКПП;
• Чрезмерное загрязнение масляного фильтра;
• Недостаточный уровень масла в АКПП.

Несвоевременная замена масла в АКПП, всегда приводит к чрезмерному износу трущихся поверхностей фрикционов. В то же время, если масло в коробке передач было заменено в соответствии с требованиями технического обслуживания автомобиля, но при этом применялось некачественная смазка, то фрикционный механизм АКПП выйдет из строя задолго до обозначенных сроков капитального ремонта данного узла. Масляный фильтр забивается вследствие загрязнения масла в процессе эксплуатации, поэтому первую замену масла в автоматической коробке передач необходимо произвести точно в срок или немного ранее.

Необходимо следить не только за качеством смазки для коробки передач, но и за его количеством, которое не должно опускаться ниже определённого предела. Во время эксплуатации автомобиля уровень масла в коробке передач практически не изменяется, но только при условии абсолютной герметичности масляных магистралей и резервуаров. Разгерметизация наиболее часто встречается, когда АКПП ремонтировалась гаражными мастерами и гайки крепления поддона были затянуты недостаточного хорошо. Также утечка масла может произойти вследствие повреждений прокладок, между картером коробки и поддоном. В этом случае производится замена повреждённых прокладок, а в случае образования трещин в металлических поверхностях поддона или картера производится полная замена данных деталей на новые.

К сожалению, предупредить возникновение неисправностей, которые могут повлечь за собой подгорание фрикционных дисков, не всегда представляется возможным, поэтому следует знать, какие действия необходимо предпринять при возникновении неисправности АКПП.

Признаки износа тормозной ленты

Если ТЛ АКПП коробки изношена, то вы будете наблюдать следующие симптомы:

скрежет и рывки говорят об разрушении фрикционного слоя. В этом случае не происходит полного зажатия и блокирования планетарного ряда;
рывки после каждого переключения скоростей или смены положения кулисы селектора передач с «Движение вперед» на «Движение назад», или наоборот. Эти симптомы говорят о разрушении манжеты поршня сервопривода;
если повреждается шток сервопривода, то его разрушение по началу незаметно. Только в последствии, когда продукты износа металлического механизма попадут в фильтр и другие части АКПП, водитель заметит, что автомат падает в аварийку, либо не желает переключаться. Слишком долгое игнорирование проблемы приведет к капитальному ремонту АКПП

Поэтому так важно делать ежегодно техническое обслуживание автомату;
разрушение или растяжение пружины приведет к тому, что в АКПП не будет работать задняя передача. А сама лента при переключении будет клинить.

Читать

Что лучше выбрать: ремонт автомата или покупка контрактной АКПП

Особенности регулировки ТЛ

Задача обслуживания автоматической коробки (в частности, тормозного механизма) заключается в регулярной проверке величины зазора между лентой и барабаном. Регулировка зазора производится посредством системы рычагов, изменяющих расстояние между элементами фиксирующего устройства. Для этих целей имеется регулировочный винт, который в некоторых моделях автоматической коробки заменён на шпильку.

Затяжка шпильки должна осуществляться контролируемо, с использованием динамометрического инструмента. О рекомендуемом прикладываемом усилии можно узнать из пользовательского руководства – как правила, различия в зависимости от модели в абсолютном выражении невелики.

При закручивании винта в ту или иную сторону он воздействует на упор, изменяя его пространственное положение. А уже упор воздействует на механизм крепления ленты, который, как известно, зафиксирован на корпусе коробки. Если регулировочный винт находится с внутренней стороны трансмиссии, придётся демонтировать масляный поддон трансмиссии.

Существуют варианты автоматических КПП, у которых регулировка величины зазора осуществляется при помощи штоков. В этом случае потребуется разборка узла и замена штока на элемент нужной длины. Обычно автопроизводители предлагают наборы таких штоков, у которых длина разливается на определённый шаг, то есть регулировочный процесс имеет дискретный характер.

Проверка зазора должна осуществляться в рекомендованные производителем сроки, или же если возникают подозрения по поводу неадекватной работы тормозного устройства. Обычно процедура замены масла в автоматической коробке требует демонтажа поддона, и это прекрасная возможность выполнить внеплановую диагностику зазора с его корректировкой в случае несоответствия номинальным размерам.

Не рекомендуется натягивать ТЛ больше, чем нужно, а также затягивать регулировочный винт усилием, большим рекомендованного – это ускорит износ узлов АКПП, включая фиксирующий механизм.

Разновидности тормозных лент

А вы знаете, что существует три типа ленточного тормоза. Эти виды даны в таблице, а также их характеристики.

Тип ЛТ	Характеристика
ЛАТ 2	Эта лента будет работать при давлении не более 5 МПа. Выдерживает температуру трения до 350 градусов. Используется в тропических странах.
ЭМ-К	Эта лента будет работать при давлении не более 3 МПа. Выдерживает температуру трения до 250 градусов. Используется в странах с сухим климатом.
ЭМ-1	Этот тип используется в различных странах. Температурные характеристики – от – 60 до + 250. Это вальцованный тип ленты.

Ленточный тормоз для АКПП состоит из эластичных полосок. Они изготавливаются на заводе производителе и проходят жесткие испытания. К таким тестам относятся:

• испытание на разрыв. Определяется прочность и надежность;
• тест на гибкость;
• на противодействие стираемости.

Только пройдя все эти тестирования на «отлично», ленточный тормоз может быть допущена к установке на автомат. Но какой бы она ни была прочной или сделана из гибкого и нестираемого сплава металлов, при неправильном эксплуатировании АКПП, ТЛ быстро придет в негодность.

Суммирующий

Устройство представлено двумя концами ленты, соединенными со стопором для торможения с той стороны, где находится вращающаяся ось. Плечи или длины рычагов, на которые действует сила, соразмерны оси движения. Они бывают как разными, так и равными по величине. Если сделаны равные плечи, то такой показатель, как тормозной момент, совершенно не зависит от того, в каком направлении вращается шкив.

Суммирующий ленточный тормоз чаще всего применяют в устройствах, где нужен стабильный фиксирующий момент при обратном и прямом вращении вала. Например, в промышленных машинах, где происходит передвижение поворота. Для создания определенного момента торможения в этом виде устройства необходима большая сила, чем в самом простом ленточном тормозе.

Принцип крепления и работа тормозной ленты АКПП

Тормозная лента представляет собой деталь небольшого размера, которая фиксируется на корпусе автоматической коробки переключения передач.

Расположение креплений тормозной ленты:

• один конец ленты неподвижно закреплен на корпусе АКПП;
• второй конец ленты соединен с перемещающимся поршнем сервопривода.

Принцип фиксации планетарного механизма похож на принцип работы тормозных башмаков. Блокировка происходит по принципу «самозажатия». Все механизмы автоматической трансмиссии приводятся в действие трансмиссионной жидкостью. После попадания жидкости в полость включения сервопривода, его поршень под давлением этой жидкости начинает перемещаться.

В результате тормозная лента зажимается и, зафиксировав, блокирует элементы планетарного механизма на определенный промежуток времени. По истечении определенного времени происходит разблокировка планетарного ряда и трансмиссионная жидкость поступает далее в полость выключения сервопривода.

Давление жидкости падает, лента ослабевает, затем поршень сервопривода возвращается в исходное положение. Лента разжимается и возвращается в свободное состояние.

Лента имеет два конца:

• один закреплен на корпусе коробки;
• второй конец ленты соединен с поршнем сервопривода.

Механизмы АКПП приводятся в действие трансмиссионной жидкостью (маслом), не является исключением здесь и блокировочный механизм. Когда масло попадает в полость включения привода, его давление перемещает поршень. По мере движения последнего лента зажимается, планетарный ряд фиксируется. Манипуляция исполняется требуемый промежуток времени.

Затем, когда настает время разблокировки «планетарки», масло поступает в полость выключения. По мере выравнивания давления жидкости лента ослабевает, на поршень начинает действовать особая возвратная пружина, и он возвращается в исходное состояние. Тормозная лента освобождается полностью.

https://youtube.com/watch?v=6tLHvudK6vo

Принцип работы фрикционов в акпп

По своей конструкции фрикционы представляют собой тонкие подвижные и неподвижные металлические кольца, которые устанавливаются на планетарные редукторы. В тот момент, когда передача не включена, диски вращаются относительно друг друга в специальной смазке. При включении передачи специальный гидравлический толкатель зажимает фрикционные диски, после чего планетарный редуктор приходит в движение и передает крутящий момент от двигателя на привод. Во время поездки диски могут совершать десятки и сотни тысяч оборотов

Именно поэтому крайне важно обеспечить качественную смазку трансмиссии, что и позволит продлить срок эксплуатации фрикционов. К характеристикам фрикционных дисков можно отнести их способность выдерживать максимально высокие нагрузки. Для этого их изготавливают из специальных сверхпрочных сплавов, что и позволяет защитить их от износа и сгорания

Для этого их изготавливают из специальных сверхпрочных сплавов, что и позволяет защитить их от износа и сгорания

Сгорать фрикционы  могут при длительном воздействии высоких температур. Происходит подобное при проблемах с отводом тепла и недостатком масла. Именно поэтому вам необходимо пристально следить за системой смазки коробки передач, что и позволит продлить срок службы этого агрегата

Для этого их изготавливают из специальных сверхпрочных сплавов, что и позволяет защитить их от износа и сгорания. Сгорать фрикционы  могут при длительном воздействии высоких температур. Происходит подобное при проблемах с отводом тепла и недостатком масла. Именно поэтому вам необходимо пристально следить за системой смазки коробки передач, что и позволит продлить срок службы этого агрегата.

Как избежать перегрева фрикционов и выхода из строя коробки передач?

Типы фрикционов акпп

В зависимости от вида автоматической коробки передач используется фрикционы различных типов. Это могут быть одно или же двухсторонние фрикционы. В автоматических коробках старого типа использовались односторонние диски, которые с одной стороны имели стальную поверхность, а с другой специальную накладку. В настоящее время наибольшую популярность получили двусторонние фрикционы, которые изготавливаются из сверхпрочных металлических сплавов. Накладки фрикционов впитывают масло и позволяют эффективно отводить тепло от нагревающихся в процессе работы движущихся дисков. Изготавливаются накладки из различных материалов.

Существуют одно и двухсторонние типы

Наибольшей популярностью сегодня пользуется графитовое волокно, которое позволяет длительное время сохранять свои рабочие характеристики. Накладки из графитового волокна способны эффективно поглощать тепло и не пригорают даже при экстремальных температурных воздействиях. Использование кевларовых или графитовых накладок позволяет значительно продлить срок эксплуатации фрикционных дисков. Приобрести такие накладки вы можете отдельно, и впоследствии установить их на диски. Изготавливаются накладки для фрикционов в различных типоразмерах, что позволяет с легкостью подобрать их под конкретную коробку передач.

Расположение

Диагностика и проблемы

В тоже время необходимо отметить, что к пробегу в 100 – 150 тысяч километров на любой автоматической коробке передач уже появиться первые проблемы с фрикционными дисками. Проявляется подобное в задержках или резких рывках при переключении передач. Сложность диагностики состоит в том, что механический износ фрикционов сложно определить, не вскрывая коробку передач. Мастеру для точного определения проблемы с фрикционами необходимо провести вскрытие коробки передач. Выполняется демонтаж трансмиссии, после чего она вскрывается и производится осмотр состояния фрикционных дисков. В том случае, если имеется существенный износ этого элемента, производится его замена. Сами фрикционные диски акпп различаются в зависимости от вида трансмиссии.

Как определить неисправность АКПП?

Так выглядят изношенные диски

Регулировка болта АКПП на Ford Focus 2

Регулировкой упорного болта АКПП автомобиля Форд Фокус 2 называют подбор его длины и непосредственную установку детали на место. Регулировочные болты отличаются нанесенной маркировкой, которая соответствует их определенной длине. Длина упора варьируется от 36 до 39 мм с шагом 0,25. Каждый крепежный элемент имеет свой определенный код для заказа. В таблице ниже представлена основная информация об упорных крепежных деталях.

Читать

Ремонт и замена гидроблока АКПП своими руками

Обозначение маркировкиболта	Код детали	Длина в мм
1	FN11-21-3E1	36,0
2	FN11-213E2	36,5
3	FN11-21-3E3	37,0
4	FN11-21-3E4	37,5
5	FN11-21-3E5	38,0
6	FN11-21-3E6	38,5
7	FN11-21-3E7	39,0
A	FN11-21-3E9	37,25
B	FN11-21-3F1	37,75
C	FN11-21-3F2	38,25
D	FN11-21-3F3	36,25
E	FN11-21-3F4	36,75

На заводе-изготовителе на автомобили Форд Фокус 2 устанавливают регулировочные детали с маркировкой 2 или 3. Автолюбители, которые занимаются регулировкой упора автоматической коробки передач своими руками, рекомендуют приобретать сразу две детали: одна должна быть длиннее на 1 мм установленной ранее, другая – на 1,25 или 1,5 мм.

Заказав пару образцов разной длины, водитель может подобрать необходимый упор методом проб. Установив регулировочный болт с минимальным различием в длине с родной деталью, владелец Форд Фокус должен проверить автомобиль в движении. Если толчки и рывки прекратились, то длина болта оптимально подходит для нормального функционирования тормозной ленты.

Если рывки и другие сбои в работе АКПП продолжаются, следует заменить регулировочный болт на более длинный. И снова понаблюдать за работой автоматической коробки. Обычно со второй или третьей попытки удается найти ту оптимальную длину упорной детали.

В некоторых случаях, когда тормозная лента сильно изношена, новый упор не спасет ситуацию, и замене подлежит сама лента. Такая процедура займет больше времени и затрат, и, возможно, потребуется помощь квалифицированных специалистов. Но регулировочную деталь в этом случае менять не придется, с новой лентой она должна справляться с необходимым натяжением.

Особенности эксплуатации АКПП с тормозной лентой

ТЛ представляет собой комбинацию эластичных полосок, изготавливаемых из металлического справа, характеризующегося высокой гибкостью и отличными показателями противодействия истираемости и прочности на разрывное усилие. Снаружи на металл наносится фрикционное покрытие, по аналогии с тормозными колодками, для улучшения сцепных свойств ленты.

Но каким бы прочным и износостойким не был материал тормозного механизма, в результате частых подтормаживаний он неизбежно изнашивается, причем утоньшается как фрикционный, так и металлический слой. Поэтому с определённой регулярностью необходимо выполнять операцию замены ТЛ

При покупке новой обращайте внимание на наличие в комплекте натяжных болтов – их тоже желательно заменить. Конструктивно болты могут устанавливаться как снаружи корпуса коробки, так и внутри, в зависимости от модели АКПП. Плюсом внутреннего расположения можно назвать защиту головки болта от загрязнений и разрушительного воздействия влаги

Не менее весомое достоинство внешнего расположения – возможность осуществления натяжения ленты с целью корректирования её регулировки без необходимости демонтажа кожуха. Это существенно упрощает проведение данной процедуры

Плюсом внутреннего расположения можно назвать защиту головки болта от загрязнений и разрушительного воздействия влаги. Не менее весомое достоинство внешнего расположения – возможность осуществления натяжения ленты с целью корректирования её регулировки без необходимости демонтажа кожуха. Это существенно упрощает проведение данной процедуры.

Отметим, что любые работы, связанные с ремонтом или техобслуживанием автоматической трансмиссии, требуют обязательного совершения регулировки тормозного механизма. Впрочем, автопроизводители рекомендуют выполнять эту операцию и после замены трансмиссионного масла, и даже при доливке жидкости. Крутить регулировочный болт придётся и в том случае, когда машина начинает заметно дёргаться при переходе на другую передачу, если ранее за ней такого не наблюдалось.

Внутреннее размещение винтов обладает рядом преимуществ:

• они не подвергаются коррозии и не загрязняются;
• регулировку ленты можно делать без демонтажа кожуха АКПП.

Последнее важно еще и тем, что натяжение ленты можно отрегулировать самостоятельно, не тратя время и деньги на дорогостоящие услуги автосервиса. Проверять и регулировать натяжение следует не только после замены ленты, но и вообще после любых ремонтно-сервисных операций на автоматической коробке передач, включая долив и замену масла. Если коробка начала «пинаться» и давать рывки, также следует проверять натяжение ленты

Если коробка начала «пинаться» и давать рывки, также следует проверять натяжение ленты

Проверять и регулировать натяжение следует не только после замены ленты, но и вообще после любых ремонтно-сервисных операций на автоматической коробке передач, включая долив и замену масла. Если коробка начала «пинаться» и давать рывки, также следует проверять натяжение ленты.

Особенности эксплуатации АКПП с тормозной лентой

ТЛ представляет собой комбинацию эластичных полосок, изготавливаемых из металлического справа, характеризующегося высокой гибкостью и отличными показателями противодействия истираемости и прочности на разрывное усилие. Снаружи на металл наносится фрикционное покрытие, по аналогии с тормозными колодками, для улучшения сцепных свойств ленты.

Но каким бы прочным и износостойким не был материал тормозного механизма, в результате частых подтормаживаний он неизбежно изнашивается, причем утоньшается как фрикционный, так и металлический слой. Поэтому с определённой регулярностью необходимо выполнять операцию замены ТЛ

При покупке новой обращайте внимание на наличие в комплекте натяжных болтов – их тоже желательно заменить. Конструктивно болты могут устанавливаться как снаружи корпуса коробки, так и внутри, в зависимости от модели АКПП

Плюсом внутреннего расположения можно назвать защиту головки болта от загрязнений и разрушительного воздействия влаги. Не менее весомое достоинство внешнего расположения – возможность осуществления натяжения ленты с целью корректирования её регулировки без необходимости демонтажа кожуха. Это существенно упрощает проведение данной процедуры.

Отметим, что любые работы, связанные с ремонтом или техобслуживанием автоматической трансмиссии, требуют обязательного совершения регулировки тормозного механизма. Впрочем, автопроизводители рекомендуют выполнять эту операцию и после замены трансмиссионного масла, и даже при доливке жидкости. Крутить регулировочный болт придётся и в том случае, когда машина начинает заметно дёргаться при переходе на другую передачу, если ранее за ней такого не наблюдалось.

Порядок регулировки

Отрегулировать ТЛ не так просто, как кажется на первый момент. Необходимо знать ряд специфических тонкостей. Поэтому, если вы ни разу не делали регулировку тормозной ленты на АКПП, то пригласите знакомого, который разбирается в этой теме. Затем, можете приступать к процедуре.

Инструменты, которые вам понадобятся:

• динамометрический ключ;
• гаечные ключи, чтобы снять поддон. Так как на некоторых автоматах регулировочные болты могут находится внутри АКПП. Чтобы попасть в нее, нужно будет слить трансмиссионную жидкость.

Потому что существуют автоматы, в которых настройка зазоров производиться с помощью штоков. Регулировка осуществляется путем подбора нужной длины каждого штока. А эти штоки находятся внутри картера коробки и опытными механиками регулируются во время смены масла.

Какую силу прикладывать для подтягивания штока, вы найдете в книге по эксплуатации автомата. Я не советую превышать усилия, которые указаны в мануале, а также не советую, заворачивать болт с расчетом на будущее. Тормозной механизм может выйти из строя, благодаря перетяжке.

Если же у вас нет динамометрического ключа, то натяжку можно производить, если поставить транспортное средство на склоне холма. Обязательно взять напарника.

Процесс следующий:

1. На уклоне установите транспортное средство. Поставьте на ручной тормоз
2. Под колеса положите тормозные башмаки, чтобы автомобиль не покатился.
3. Отодвиньте башмаки немного наперед от колес.
4. Напарник должен оповестить вас, когда машина начнет движение.
5. Ослабьте контрагайку винта.
6. Затяните немного болт, пока он не упрется. Не делайте этого сильно.
7. Уберите авто с ручника.
8. Ослабляйте болт, фиксирующий ТЛ, пока транспортное средство не покатится самостоятельно.
9. Подставьте снова башмаки и болт заверните на два оборота.

Теперь нужно будет сесть в машину и прокатиться на ней. Если толчки пропали, то вы сделали все правильно. Если нет, то процедуру следует повторить.

Тонкости регулировки натяжения самостоятельно

Тонкости корректировки болта регулировки тормозной ленты лежат в правильном высчитывании оборотов, если ТЛ не заменена, а процедура регулировки проводится на уже несколько износившийся механизм. Точно отрегулированная тормозная лента АКПП предотвращает преждевременный выход из строя фрикционов и ГДТ.

Разберем пример на автоматах A4LD и 4R44E.

1. На этих АКПП посадка болта не превышает 7 мм. Запаса штока, пока не упрется он в стенку высчитывается по следующей формуле: 7 – 2,5 = 4,5 мм. Это расстояние от конца болта до стенки. Где 2,5 мм – рабочий ход поршня, который был взят из 2 оборотов винта с шагом 1,25 мм.
2. Запоминаем толщину фрикционного слоя. Она не более 1 мм. Такой устанавливает ее производитель.
3. Подсчитайте длину окружности рабочей поверхности ленты, после того, как сделали первые измерения. Используем формулу 2пR. Получается 2х3,14х1. По формуле выходит следующая цифра – 6,28 мм. Она означает разницу между полным фрикционным слоем и изношенным до 0 мм.
4. А теперь давайте узнаем, когда поршень упрется в стенку. Этому вычислению соответствует формула 2х3,14х0,72. Последняя цифра – это износ фрикционного слоя в мм. И уравнение в этом случае укажет на 4,52 мм.

Из этих вычислений можно сделать вывод, что, если слой сотрется на 0,72 мм, то шток упрется в стенку и некуда будет подкручивать его. В это случае, нужно будет устанавливать новую ТЛ АКПП.

Внутреннее размещение винтов обладает рядом преимуществ:

• они не подвергаются коррозии и не загрязняются;
• регулировку ленты можно делать без демонтажа кожуха АКПП.

Последнее важно еще и тем, что натяжение ленты можно отрегулировать самостоятельно, не тратя время и деньги на дорогостоящие услуги автосервиса. Проверять и регулировать натяжение следует не только после замены ленты, но и вообще после любых ремонтно-сервисных операций на автоматической коробке передач, включая долив и замену масла

Если коробка начала «пинаться» и давать рывки, также следует проверять натяжение ленты

Если коробка начала «пинаться» и давать рывки, также следует проверять натяжение ленты

Проверять и регулировать натяжение следует не только после замены ленты, но и вообще после любых ремонтно-сервисных операций на автоматической коробке передач, включая долив и замену масла. Если коробка начала «пинаться» и давать рывки, также следует проверять натяжение ленты.

Поломки и слабые места АКПП:

1. Пропадает 3, 4 передача — горит пакет фрикционов директ. Причина — износ барабана директ по уплотнительным кольцам, износ задней крышки АКПП, теряется давление по поршню директ, потери давления в корпусе АКПП серво поршня износ цилиндрического сопряжения ( лечится установкой в корпус втулки). Следствие эксплуатации с пробуксовкой 2-3: полное выгорание пакета директ с поршнем, барабаном, упорным кольцом и ретейнером. Дальше выходит из строя поршень реверс и пропадает частично или полностью задняя передача. 2. Отсутствие 2 и 4ой передачи. Причина — обрыв, сгорание тормозной ленты или повреждение сервопоршня 2-4. 3. Отсутствие только передачи заднего хода. Причина — срыв стопорного кольца удерживающего возвратную пружину поршня, дефект поршня реверс, сгорел( осыпался) пакет фрикционов реверс или поломка планетарного редуктора ( отрыв эпицикла по сварному шву) эта поломка относительно новая встречается только на маздах 6 и CX7 с более мощными моторами 2.3 лит . 4. Внезапное появление Хруста из АКПП, автомобиль не едет — развалился планетарный редуктор или дифференциал. Дальнейшая эксплуатация при поломке дифференциала приводит к поломке корпуса АКПП (АКПП ремонт не подлежит). Причина поломки дифференциала в пробуксовках одного колеса при динамичных стартах и буксовании в грязи и снегу происходит тепловой прихват пальца дифференциала к сателлиту; ломает шплинт, фиксирующий палец в корпусе дифференциала. Под воздействием центробежных сил палец при движении выходит из корпуса дифференциала и проламывает корпус АКПП. Если вам повезло, и палец не вывалился из корпуса дифференциала, то он просто пропилит его. Стружка попадает в масло, повреждает резиновые уплотнения, затем сгорают фрикционы. 5. При проверки уровня масла в АКПП вы обнаружили: розовую пену как при варки малинового варенья или капли влаги, ржавый щуп, все эти признаки говорят о попадании антифриза в АКПП через теплообменник в основном радиаторе. Дальнейшая эксплуатация автомобиля приведет к сгоранию пакетов фрикционов в АКПП. При последующем ремонте АКПП обязательно менять все фрикционы и блокировку в гидротрансформаторе даже если они выглядят как новые, а также и радиатор. 6. Иногда выходят из строя шифтовые соленойды А и Б. АКПП переходит в аварийный режим P0750 P0755. Проблема решается заменой соленоидов. 7. Ошибки в работе гидротрансформатора говорят об осыпании фрикциона блокировки или износе втулок насоса. 8. Толчки удары при переключении с 2 на 3 передачу, причина может быть в износе корпуса и штока сервопривода ленты 2-4. Лечится установкой ремонтной втулки в корпус АКПП. Перечень часто меняемых запчастей при ремонте 4F27E FN4A-EL FNR5 FS5A-EL: а. Набор сальников прокладок; б. Набор стали и фрикционов (все или сгоревшие и изношенные); в. Набор обрезиненных поршней и ретейнеров (все или сгоревшие и изношенные) как минимум поршень директ и реверс; г. Поршень серво (привод тормозной ленты); д. Барабан реверса и директа (3-4 передача); е. Тормозная лента 2-4 передача; ё. Ремонт корпуса (установка втулки сервопоршня); ж. Задняя крышка (раскатывает втулки и проточки под уплотнительные кольца); з. Дифференциал (вылетает ось сателитов или выработка вместе сопряжения дифференциала с осью ШРУСа привода); и. Соленоиды шифтовые А В; к. Соленоид регулятор давления EPC; л. Планетарные ряды (износ, поломка); м. Фильтр; н. Электронный блок управления АКПП ТСМ (ошибки по блоку или некоректная работа АКПП, прекращающаяся при замене ТСМ>); о. Масло 8-9 литров Mercon V или совместимые аналоги; р. Выносной радиатор для охлаждения АКПП (недостаточное охлаждение, навсегда избежите возможность попадания антифриза в АКПП); с. Опоры двигателя (толчок при включение D или R из-за разбитых опор);

Функции регулировочных болтов автомобиля

На все запчасти, которые расположены внутри автомобиля, оказывают влияние основные законы физики. Металлические изделия расширяются при тепловом воздействии. В расчет берется порядок регулировки и процесс конструирования двигателя. Пример – настройка зазора, возникающего между кулачком и рычагом клапана на распредвале.

Принцип работы регулировочных болтов АКПП на автомобиле Форд Фокус:

1. Переключение с первой на вторую скорости происходит при блокировке тормозного барабана путем воздействия тормозной ленты. Бортовой компьютер дает команду, после чего лента сжимается – барабан тормозит – происходит включение второй передачи.
2. Лента отличается от любой цельной запчасти тем, что имеет разброс по габаритам. Торможение происходит в определенный момент – при сборке коробки завод-изготовитель предусматривает точную регулировку, чтобы при различных габаритах ленты были компенсированы эти различия. Такие же действия производят при любых заменах ленты. Когда лента находится в растянутом положении, тогда блок управления дает команду и происходит сжатие ленты, а момент торможения происходит с запозданием.
3. Такая регулировка выполняется при помощи упорного болта ленты, который может иметь различную длину – от 36 мм до 39 мм и шаг в 0,25 мм.
4. Установка подходящего по длине болта дает требуемое натяжение ленты. При эксплуатации АКПП лента и барабан начинают изнашиваться, в итоге момент схватывания ленты происходит с опозданием. Постепенно появляется толчок при переходе с первой на вторую передачу. По этой причине рекомендуется при появлении характерного толчка, после определенного периода времени либо показателей километража, перемерить нужную длину регулировочного болта и произвести его замену.

На видео показано, как использовать болт регулировки клапанов на Форд Фокус 2:

Чтобы произвести проверку с минимальными усилиями, для вывинчивания болта не потребуется сливать масло. Потребуется лишь динамометр с ключом для усилия от 5 Нм.

Что это такое

Во время спуско-подъемных операций, которые выполняет буровая лебедка, на газовых и нефтяных скважинах используется такое устройство, как ленточный тормоз. Он выглядит как упругая стальная полоса, которая огибает тормозной шкив. Конструкция прибора очень проста и представляет собой ленту для торможения с фрикционными колодками, закрепленными на станине, рычаг на коленчатом валу и пневматический цилиндр. Последний элемент начинает работу в то время, когда наибольшее усилие бурильщика составляет больше 250 Н.

Лента сообщается с набегающим краем, закрепленным на станине. Другой конец пропущен через тягу и идет к тормозному рычагу. При натяжении ленты он притягивается к движущемуся шкиву и происходит торможение. Некоторые конструкции предполагают применение внутренних лент. В этом случае при торможении лента наоборот разжимается. Когда тормоз подъемного механизма полностью разомкнут, процесс торможения выполняется с помощью нажатия специальной пружины, которая натягивается на рычаг с педалью.
