Соленоид АКПП

Датчик скорости входного вала АКПП

Измеренная скорость вращения входного вала АКПП преобразуется в электрический ток. Передача информации может осуществляться как постоянным, так и переменным напряжением, пропорциональным частоте вращения.

Частой неисправностью является механическое повреждение корпуса, в результате чего устройство перестает быть герметичным. Причина разрушения кроется в продолжительном температурном воздействии или некачественном изготовлении. Ремонт в таком случае заключается в замене датчика на новый.

Под влиянием агрессивной среды в узле окисляются контакты. Это приводит к пропаданию сигнала, и в ЭБУ может передаваться его неверное значение. Для устранения неисправности можно зачистить контакты. При сильном окислении, рекомендуется заменить устройство на новое, так как в результате удаления налета стирается защитное покрытие, и контакты повреждаются в ускоренном темпе.

Диагностика АКПП своими руками

Если нет времени или возможности посетить автосервис, можно провести диагностику АКПП своими руками. Для её выполнения нужно разобраться в устройстве трансмиссии и принципе работы её узлов. Чтобы самостоятельно поставить диагноз, придётся «проштудировать» форумы, изучить мануалы по своей модели автомата. В лучшем случае «метод тыка» приведёт к трате времени и денег, в худшем — окончательной поломке КПП.

Проверка коробки автомат в движении

Тестирование автомобиля в движении показывает, как работает АКПП в разных режимах и нагрузках, как точно и правильно переключаются передачи. Результаты испытаний сравнивают с предписаниями карт моментов переключений, издаваемыми производителем трансмиссии.

Как проводится диагностика АКПП:

Этап проверки	Симптомы неполадки	Возможные причины
«На холодную», масло ещё не прогрелось, слабо нажимать педаль газа, переключать селектор АКПП	·  Толчки, которые не исчезают с прогревом через 10 км пути ·  Ощутимая вибрация при смене режимов	Толчки появляются при загрязнении гидроплиты, износе расходников. Старое масло теряет свои свойства и может изменить свою вязкость.
Трогание на разогретой коробке. Выбрать режим «D» или «R», отпустить педали.	·  Толчки, рывки, дёргание ·  Вибрации ·  Пробуксовка на старте, дальше едет нормально ·  Машина глохнет или не двигается	Автомобиль может не двигаться из-за обрыва тормозных лент, поршней, износа фрикционов, втулок, утечки жидкости, поломки гидротрансформатора.
Спокойный режим движения на 1-2 передаче.	Рывки, толчки	Проблемы могут быть вызваны загрязнением гидроблока, поломкой соленоидов, общим износом коробки.
Разгон с места. Резко выжать педаль газа. Повторить с плавным нажимом.	·  Провалы, задержки между переключениями ·  Удары, рывки, пинки ·  Шумы, треск ·  Переход в аварийный режим ·  Стрелки тахометра и спидометра двигаются не синхронно ·  Вместе с оборотами растёт гул	Медленный разгон может быть связан с проблемным гидротрансформатором. Пробуксовка, т.е. рост оборотов двигателя без изменения скорости авто, может быть причиной износа фрикционных дисков или тормозных муфт, масляным голоданием, износом насоса. Задержки и рывки вызывает неисправный гидроблок. Вибрации и шумы появляются при изношенных втулках, кольцах, подшипниках, шестернях
Торможение. Нажать педаль тормоза.	При резком торможении передачи сбрасываются с задержкой, ощутимы рывки, удары.
Въезд на подъём	Машина не развивает обороты, откатывается назад	Проблемы в двигателе

Запаздывания, резкие и беспорядочные переключения могут быть связаны с неполадками в двигателе.

Проверка коробки в режиме “P”

Диагностику коробки автомат можно сделать на стоянке. В режиме паркинга проверяют переключение селектора. При переходе между режимами не должно быть рывков и задержек. При этом нужно ощущать мгновенную реакцию АКПП на перемещение рычага.

Дополнительно проводят Stall-test. Испытания проводят на заторможенном автомобиле с включенным двигателем. Ошибки при проверке могут поломать машину, поэтому перед проведением теста нужно подробно изучить его методику или позвать специалиста. Способ оценивает состояние двигателя, фрикционов, тормозов и гидротрансформатора.

О неисправностях соленоидов АКПП и их ремонте

Неисправный соленоид – это одна из главных причин некорректной работы и перехода АКПП в аварийный режим. Несмотря на высокую надёжность современных клапанов гидроблока, по своей сущности эти устройства являются расходниками, поэтому требуют периодической замены. Если ситуация не слишком запущена, проблему может решить обычная замена масла в АКПП

Поменять соленоид вполне можно собственноручно, однако прежде всего важно диагностировать его неисправность

Для проверки любого клапана гидроблочной плиты придётся осуществлять его «прозвонку». Необходимо это по одной простой причине: неисправный соленоид теряет нормальное для себя сопротивление, если быть точнее, оно повышается. Как проверить соленоид? Очень просто, процедура диагностики клапанов не представляет собой ничего сложного и заключается в исполнении следующих операций:

1. Снимите гидроблок с коробки, который зачастую располагается на днище узла, реже – сбоку;
2. Отсоедините контакты каждого соленоида от соответствующих разъёмов блока управления;
3. Прозвоните каждый клапан. Норма сопротивления на его конках определяется для каждого типа в индивидуальном порядке. Так, например, для соленоидов EV-1 норма сопротивления находится в пределах 65-66 Ом (при 20 градусах по Цельсию). Для других клапанов нормальные показатели, соответственно, свои.

Допустим, неисправный клапан выявлен – что требуется дальше? Естественно, ремонт соленоида или их группы. К сожалению, разобрать клапан, промыть его и собрать обратно не выйдет, придётся полностью менять элемент гидроблока. Стоимость его не особо высока, поэтому бояться процедуры ремонта не стоит. Зачастую замена соленоидов в АКПП проводится так:

1. Гидроблок снимается с коробки;
2. От клапана отсоединяются все разъёмы;
3. Откручивают крепления соленоида, и он снимается с гидроблока;
4. После этого на место старого клапана устанавливается новый, к нему присоединяются все разъёмы;
5. Затем гидроблок устанавливается обратно на КПП. Ремонт окончен.

Как видите, особых сложностей в устройстве соленоидов автомата и их ремонте нет. Разобраться и с тем, и с другим вполне поможет представленный сегодня материал. Надеемся, он был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте авто!

Как проверить соленоиды АКПП на «Хонде СР-В»?

Определить исправность соленоидов можно посредством компьютерной диагностики. Для этого нужно подключиться сканером к 16-контактному разъему OBD-II. Где он располагается? Находится он в левой части, у ног переднего пассажира (за кожухом центральной консоли.

Так, сканер покажет следующие ошибки:

• Р-0745. Свидетельствует о неисправности соленоида давления.
• Р-0746. Неправильная регулировка клапана давления.
• Р-0747/8. Повреждение соленоида или электрической цепи.
• Р-0751. Неправильная регулировка переключателя соленоида.

Этих кодов может быть множество. После их расшифровки становится понятно, что именно послужило причиной нестабильной работы АКПП. Выйти из строя может как один соленоид, так и несколько. Как правило, обычно это клапан задней передач. Но в любом случае проблему нужно решать.

Рабочий цикл соленоида

Другим более практичным способом уменьшения тепла, выделяемого катушкой соленоидов, является использование «прерывистого рабочего цикла». Прерывистый рабочий цикл означает, что катушка многократно переключается «ВКЛ» и «ВЫКЛ» на подходящей частоте, чтобы активировать механизм плунжера, но не дать ему обесточиться во время периода ВЫКЛ. Прерывистое переключение рабочего цикла является очень эффективным способом уменьшения общей мощности, потребляемой катушкой.

Рабочий цикл (% ED) соленоида — это часть времени «ВКЛ», когда на электромагнит подается напряжение, и это отношение времени «ВКЛ» к общему времени «ВКЛ» и «ВЫКЛ» для одного полного цикла операций. Другими словами, время цикла равно времени включения плюс время выключения. Рабочий цикл выражается в процентах, например:

Будет интересно Что такое подстроечный резистор: описание устройства и область его применения

Затем, если соленоид включен или включен на 30 секунд, а затем выключен на 90 секунд перед повторным включением, один полный цикл, общее время цикла включения / выключения составит 120 секунд, (30 + 90) поэтому рабочий цикл соленоидов будет рассчитываться как 30/120 сек или 25%. Это означает, что вы можете определить максимальное время включения соленоидов, если вам известны значения рабочего цикла и времени выключения.

Например, время выключения равно 15 секундам, рабочий цикл равен 40%, поэтому время включения равно 10 секундам. Соленоид с номинальным рабочим циклом 100% означает, что он имеет постоянное номинальное напряжение и поэтому может быть оставлен включенным или постоянно включен без перегрева или повреждения. В этом уроке о соленоидах мы рассматривали как линейный соленоид, так и вращающийся соленоид как электромеханический привод, который можно использовать в качестве выходного устройства для управления физическим процессом. В следующем уроке мы продолжим рассмотрение устройств вывода, называемых исполнительными механизмами, и устройства, которое снова преобразует электрический сигнал в соответствующее вращательное движение, используя электромагнетизм. Тип устройства вывода, которое мы рассмотрим в следующем уроке — это двигатель постоянного тока.

Материал по теме: Что такое реле времени.

Соленоид в упаковке

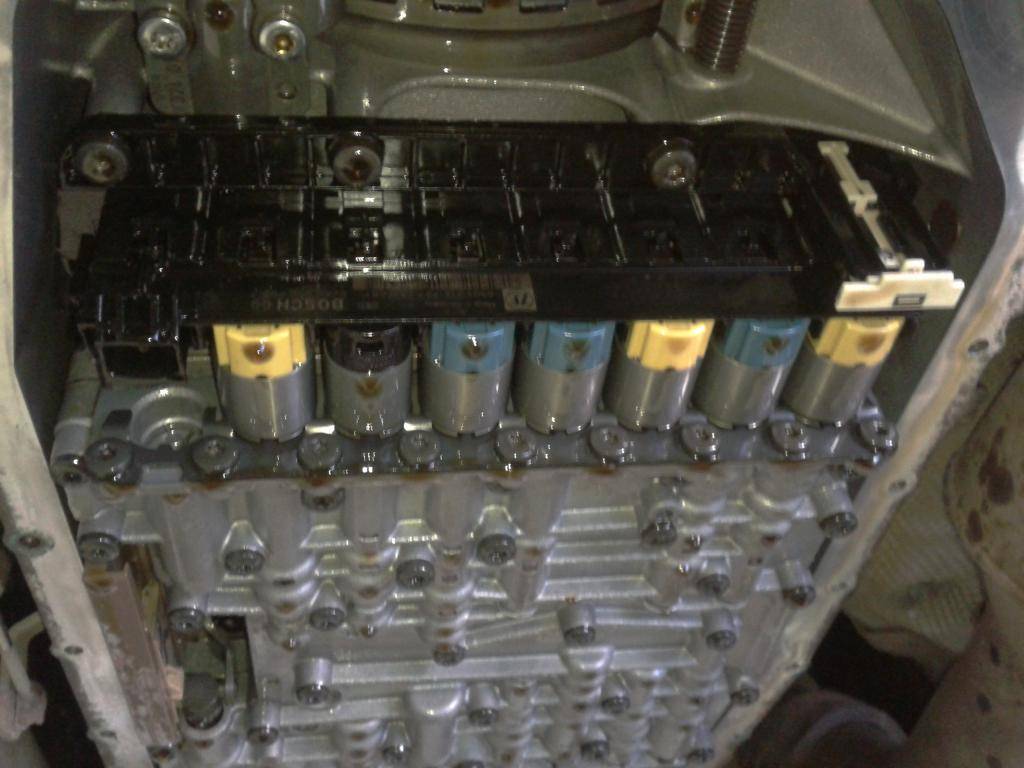

Расположение соленоидов АКПП и их эксплуатационный ресурс

Искать электроклапаны нужно в нижней части коробки передач — в гидравлической клапанной плите, иначе называемой гидроблоком. Крепятся клапаны с помощью болтов или прижимной пластины. В отдельных моделях АКПП гидроблок находится не в нижней части агрегата, а сбоку. В обоих случаях можно видеть шлейф-проводку с выводами на штекеры, которые соединяет соленоиды с бортовой электросистемой.

В силу разнообразия конструктивных решений уверенно говорить о том, каков ресурс соленоидов, попросту невозможно. Можно лишь отметить некоторые их особенности и обратиться к информации от производителей. Так, например, VFS-соленоидами снабжены одни из самых распространенных коробок-автоматов: ZF 6HP21-6HP28. Такие регуляторы в среднем требуют замены раз в 3-5 лет активной эксплуатации. Столь небольшой ресурс обусловлен тем, что вследствие износа в соленоидах меняется степень открытия канала. Блок управления подстраивается под такие изменения, но лишь до определенного момента. Более простые PMW-соленоиды сегодня собирают из анодированных деталей, так что изделие становится более долговечным — ресурс составляет 6-7 лет, зачастую и того больше. Весьма распространенные линейные соленоиды обычно служат порядка 5-6 лет. В отдельных случаях даже изношенное устройство можно «реанимировать» посредством очистки, замены втулки, уплотнителей, колец и других элементов.

Алгоритм действий при замене

Какие инструменты и материалы понадобятся, чтобы поменять соленоиды АКПП:

• накидные ключи для снятия сливной и заливной пробок;
• трещотка и головки для откручивания поддона и гидроблока;
• новые прокладки для пробок, поддона, уплотнитель для гидроплиты;
• новый масляный фильтр;
• ATF жидкость;
• соленоиды;
• мягкая тряпка без ворса;
• ёмкость для слива жижи;
• воронка со шлангом.

Алгоритм действий:

1. Заведите двигатель. Прогрейте коробку, переводя селектор по всем положениям. Так масло быстрее разгонится . Прокатитесь 20 км на средних оборотах.
2. Установите машину на яму или подъёмник.
3. Заглушите двигатель.
4. Теперь нужно слить ATF. Для этого открутите сливную пробку на днище и подставьте ёмкость. Масло будет горячим!

Открутите болты поддона. Снимайте аккуратно, он может упасть и пролить остатки жижи! Если поддон на герметике, используйте шпатель.
Протрите плоскость прилегания поддона тряпкой.
Промойте поддон, очистите магниты. Если корпус деформирован, замените поддон новым. Установите новую прокладку.
Снимите фильтр. Из него также может потечь жидкость

Грязный фильтр выкиньте.
Отключите датчики температуры на гидроблоке.
Отсоедините разъёмы электроклапанов.
При снятии гидроблока может потечь масло, поэтому откручивайте плиту осторожно.
Отвинтите болт соленоида. Снимите кронштейн крепления

Выньте клапан.
Подробнее изучите нюансы открытия и промывки гидроблока своей модели АКПП.
После сборки промытой гидроплиты, установите соленоиды по схеме.
Соберите коробку в обратной последовательности с новым фильтром и прокладками.
Всю слитую жидкость из сливного отверстия, поддона, гидроблока, соленоидов соберите в одну ёмкость. Измерьте общий объём. Залейте в коробку чистую ATF в количестве слитой, добавив 100 — 300 мл для компенсации разлитой жижи.
Прогрейте АКПП.
Проверьте уровень масла.

Читать

Блокировка гидротрансформатора АКПП

Типичные проблемы

Очень часто соленоиды приходят в негодность из-за перегорания электрообмотки. На плунжере появляется нагар. Он забивается очень мелкой пылью от различных расходных материалов и узлов. Клапан-золотник  в таких случаях начинает клинить либо при рабочей температуре масла, либо «холодным».  Это легко исправляется путем промывки в специальных растворителях. Мастера применяют для очистки деталей ультразвук или переменный ток. В некоторых случаях фрикционная накладка истирается  до клеевого вещества. Тогда к нагару вместе с пылью, присоединяется еще и  клей. Это существенно усложнит процедуру ремонта.

Популярной причиной поломки также является износ составных частей самого соленоида. Это может быть:

• манифольд;
• втулки;
• клапан;
• плунжер;
• шарик.

Чаще всего, по своему опыту могу сказать, что засоряется сам плунжер продуктами от износа фрикционов. Тогда и появляются проблемы в переключении. Появившийся на поверхности нагар истирает трущиеся поверхности клапанов, втулок. Бронзовые втулки истираются очень часто. Есть специальные наборы для самостоятельной замены втулок. Они существенно продлевают срок службы.

Соленоиды имеют свой срок службы. Он исчисляется количеством открываний –закрывания. Эта цифра находится в пределах диапазона от 300 000 до 400 000 циклов. Когда именно это произойдет, не всегда зависит от пробега, но в значительной степени больше зависит от работы электронного блока управления при нажатии на педаль газа. В некоторых коробках передач предусмотрен такой механизм работы, при котором одни работают на порядок интенсивнее других. Вследствие этого они выработают ресурс раньше.

Еще одной частой распространенной причиной поломки становятся различные механические повреждения (трещины) в корпусе. Может быть, и недостаточно упруга сама пружина. Или же случился обрыв электрической обмотки.

Пробуем автомобиль на ходу

Ознакомившись с быстродействием работы узла на месте, следует попробовать транспортное средство на ходу. Это – один из лучших способов того, как проверить исправность АКПП самому.

Для начала ускоряемся до 60 километров в час. До того, как стрелка спидометра достигнет данного показателя, передачи должны переключиться как минимум два раза. При этом никаких толчков и задержек быть не должно.

В моменты переключения меняется уровень шума, который издает мотор, а также несколько падают обороты. В случае износа системы, никакой плавности переключения передач не будет (особенно это касается момента переключения с 1 на 2 передачу).

При наличии опции overdrive (кнопка расположена с левой стороны от рычага коробки), оцениваем также и работу этого элемента. Достигнув 60-70 км/час, включаем овердрайв. Передача должна повыситься. При выключении опции передача сразу же понижается. При этом желательно проводить проверку на ровной дороге, без большого количества препятствий.

Уже одна неполадка является хорошим основанием для того, чтобы отказаться от покупки такого автомобиля, или же провести ремонт своего транспортного средства. Чтобы максимально подробно проанализировать работу автоматической коробки передач, постарайтесь пробыть за рулем как можно больше времени. Так вы сможете более точно увериться в наличии или отсутствии различных повреждений.

Эксплуатация коробки

Как пользоваться коробкой — «автомат» правильно? Две педали и множество режимов трансмиссии могут ввергнуть в ступор неопытного в этом деле водителя. На первый взгляд, все просто, но существуют нюансы. Ниже даются пояснения того, как пользоваться автоматической коробкой передач правильно.

Режимы

В основном, коробка — «автомат» имеет на селекторе следующие положения:

• Р — это осуществление парковочной блокировки: блокировка ведущих колес (интегрирована внутри КПП и не взаимодействует со стояночным тормозом). Аналог установки машины на передачу («механика») при ее постановки на стоянку;
• R — передача заднего хода (запрещено активировать в момент движения авто, хотя сейчас применяется блокировка);
• N — режим нейтральной передачи (активация возможна при непродолжительной стоянке/ буксировке);
• D — передний ход (задействован весь передаточный ряд коробки, иногда – отсекаются две высшие передачи);
• L — активация режима пониженной передачи (малый ход) с целью передвижения вне дороги или по таковой, но со сложными условиями.

Вспомогательные (расширенные) режимы

Присутствуют на коробках с обширными рабочими диапазонам (также могут иначе маркироваться основные режимы):

• (D) (либо O/D )— овердрайв. Режим экономии и размеренного перемещения (при любой возможности коробка переключается наверх);
• D3 (O/D OFF) — дезактивация высшей ступени для активной езды. Задействуется торможением силовым агрегатом;
• S — передачи раскручиваются до максимальных оборотов. Может присутствовать возможность ручного управления коробкой.

Принять во внимание:

Пример – режим ручного управления коробкой (S) предусматривает замедление мотором, а автоматизированный D – нет.

Ремонт соленоида АКПП своими руками – развальцовка

1. Берем гидроблок и отвинчиваем отворотный болт соленоида.
2. Снимаем кронштейн крепления и вынимаем интересующий нас соленоид.
3. Гидравлический блок отставляем в сторону.
4. Замеряем затяжку пружины контровочной гайкой с помощью штангенциркуля.
5. Снимаем контр-шпильку с соленоида, кладем в лоток.
6. Шестигранным ключом выворачиваем гайку предварительной затяжки пружины. Действуем аккуратно, чтобы не повредить деталь.
7. Вытащили пружину. Кладем в лоток.
8. Вытаскиваем шток соленоида, он не всегда выходит сразу, надо энергично встряхнуть. Помещаем в лоток.

1. Соленоид полностью готов к ремонту. Открываем ремнабор, достаем приспособление для развальцовки и устанавливаем в него соленоид.
2. Сначала на дно приспособления устанавливаем шайбу, чтобы потом удобнее было вынимать соленоид.
3. Устанавливаем аккуратно, с натягом, электрический разъем должен находиться в прорези.
4. Зажимаем приспособление в тиски.
5. Берем инструмент для развальцовки, например, стамеску, с помощью молотка бережно по кругу развальцовываем соленоид под углом 60°.
6. Снимаем корпус штока и кладем в лоток.
7. Вытаскиваем электромагнитную катушку из корпуса.
8. Осматриваем корпус (как правило, там много грязи, примесей) и саму катушку на предмет обрывов обмотки и повреждений втулок.
9. Аккуратно разбираем катушку, вынимаем клапан, снимаем шайбу, кладем в лоток.
10. Протираем катушку и производим осмотр втулок. Если внешних повреждений не видно, их можно прочистить и оставить. Если наблюдаются царапины, заусеницы, то втулки надо заменить.
11. Для этого нам понадобятся втулки ремонтных размеров.
12. Берем выкладку, вставляем во втулки и вытаскиваем втулки по очереди, стремясь не повредить катушку.
13. Промываем катушку очистителем и продуваем сжатым воздухом.
14. Все готово к замене втулок, которую производим в обратном порядке с помощью оправки для втулок. Она предохраняет втулки от перекосов при установке.
15. Запрессовываем втулку с помощью молотка.
16. Готовим заданный размер втулок. Для этого берем развертку, закрепляем в держателе и за один проход вывинчиваем во втулках посадочный размер, вплоть до финальной сборки соленоида в составе гидроблока.
17. Промыть катушку очистителем от механических частиц и продуть сжатым воздухом.
18. Итак, катушка готова к установке исполнительного элемента, который вставляется легко и свободно ходит в катушке.

АКПП в разрезе

1. Завершающие процедуры проводим в обратном порядке: чистим и запрессовываем корпус катушки, помещаем катушку в корпус штока (риска разъема должна совпасть с прорезью), производим завальцовку соленоида с помощью пресса и кольца из ремнабора, устанавливаем шток, пружину и гайку, затягиваем гайку на глубину, предварительно замеренной штангенциркулем, надеваем штопор.

Соленоид готов к установке в гидроблок. Удачных Вам ремонтов!

Функциональные различия соленоидов

Соленоиды классифицируют еще и по своему назначению.

Наиболее распространены такие функции соленоидов:

— Соленоид EPC или LPC (Line Pressure Control). Соленоид контроля линейного давления.

Самый первый и главный из появившихся в гидроплите электроклапанов. Это соленоид-«вождь», который единолично распределяет все масло на остальные соленоиды и каналы. И в 4-х ступках ЕРС соленоид первым выходил из строя.

— СоленоидТСС — Torque Converter Clutch (или SLU — Solenoid Lock-Up -блокировки муфты) Соленоид управления блокировкой гидротрансформатора. Этот электроклапан делает самую «грязную» работу — он заставляет муфту гидротрансформатора подключаться — блокироваться, чтобы повысить кпд и удовлетворить запрос водителя на «спортивный режим» разгона. И именно через этот соленоид в первую очередь идет грязное и горячее масло из гидротрансформатора. Поэтому во многих гидроблоках соленоид ТСС/SLU — самое слабое звено.

Гидротрансформатор блокируется-разблокируется каждый раз, когда машина тормозит или разгоняется, кроме того, его фрикцион в современных акпп работает в так называемом режиме «регулируемого проскальзывания» когда гидротрансформатор еще интенсивнее греет масло в коробке и загрязняет его своей фрикционной накладкой. А в последнее время в эти перенагруженные фрикционы бубликов стали добавлять графитовые (или кевларовые) связующие,  что влияет на здоровье соленоидов и гидроблока так же, как жирная пища — на сердце и сосуды полных людей. (Подробнее о работе и проблемах гидротрансформатора).

— Shift solenoid — рядовой соленоид-переключатель, отвечающий за переключения скоростей, «шифтовик». Таких регуляторов давления в гидроплите обычно несколько и вся работа по переключению скоростей вверх или вниз в основном выполняется именно ими. Обычно на схеме они обозначаются как S1, S2, (SL1 …- линейный шифтовик) или буквами А, В …

Для переключения скоростей работают одновременно сразу несколько соленоидов. Например в классических 4-х ступках 2 соленоида шифтовика, и мануалы выдают такие комбинации:

S1-открыт +S2-закрыт — включена 1 скорость (D)S1-закр.+S2-закр. — переключение 1-2 скоростьS1-откр.+S2-откр. переключение 2-3 скорость … итд.

И это — расписано в мануалах для простых 4-х ступок. Для 5-ти и 6-ти ступенчатых АКПП — все гораздо сложнее . (как читать мануалы ?)

Так что распространенный среди водителей миф: «если пропала 3-я скорость, то можно найти и заменить соленоид 3-й скорости» — обычно ни к чему кроме затрат времени и денег не приводит (кроме самообучения на ошибках).

Такие таблицы есть в мануалах для каждой АКПП

По таблицам мастера определяют — какие соленоиды (или обгонные муфты) работают при проблемном переключении и на которые стоит обратить внимание при тестировании

Новые типы соленоидов:

Управляющий (клапанами гидроблока) соленоид. Функционально соленоиды могут управлять клапанами плиты как транзистор в электросхеме.

Такие соленоиды только подают управляющее давление (с низким расходом) на клапан гидроблока, который уже сам подает или сбрасывает давление на поршни и фрикционы и служат для незаметного переключения передач.

— «Соленоид качества переключения передач» (работает только в момент переключения передачи для мягкого переключения с «проскальзыванием») , — «Соленоид управления охлаждением масла» (как термостат открывает канал для охлаждения масла через внешний радиатор), и др.

Специфика и конструкция соленоидов постоянно расширяется и усложняется, а диагностика и ремонт соленоидов упрощается до банальной замены.

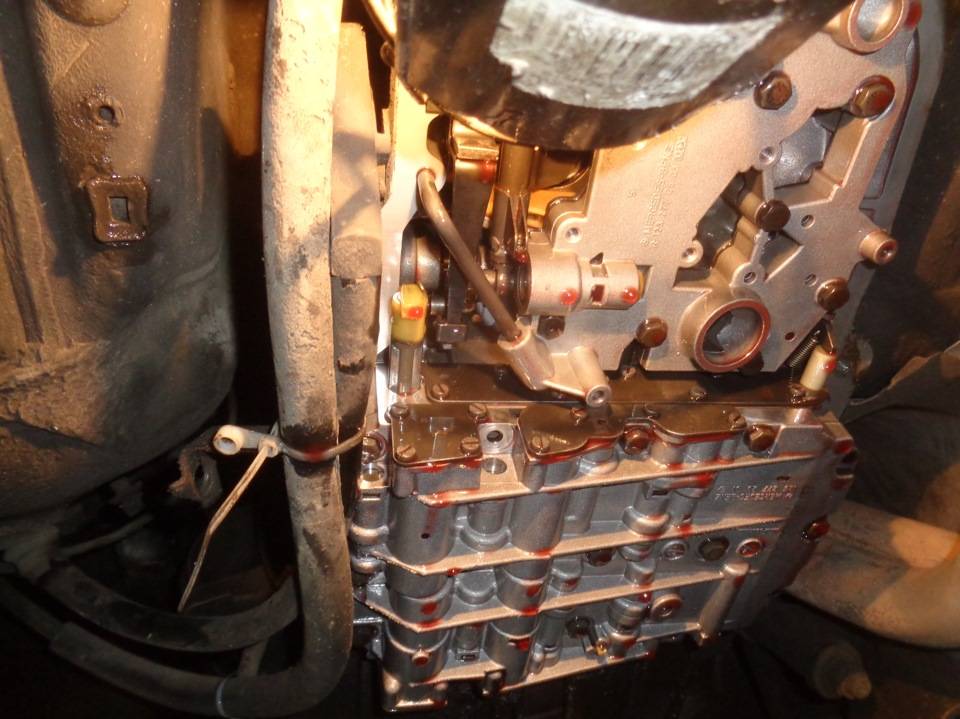

Гидроблок

Распределительный модуль также называется гидравлическим блоком. Данный узел управляет потоками масла и обеспечивает срабатывание тормозов с муфтами. Гидроблок состоит из:

• Электромагнитных клапанов (соленоидов).
• золотников-распределителей. Они имеют механический привод и помещены в алюминиевый корпус.

Соленоиды служат для переключения скоростей в АКПП посредством изменения давления жидкости. Для этого в их устройстве есть двухпозиционные клапаны. Действуют данные элементы на основании сигналов от электронного блока управления. Что касается золотников, они служат для выбора режимов работы коробки. Управляет ими сам селектор автоматической коробки передач.

Общие рекомендации

Управлять коробкой автомат может неопытный водитель, нижеуказанные рекомендации позволят продлить ресурс АКПП:

1. Нельзя давать большие нагрузки на непрогретую коробку. Трансмиссионное масло прогревается медленнее моторной жидкости. При управлении машиной с указанным типом коробки проезжайте несколько километров на небольшой скорости.
2. Избегайте пробуксовки колес: не нажимайте резко на «газ», если покрытие дороги неоднородное.
3. Старайтесь не буксировать прицепы, другие авто.
4. Откажитесь от включения нейтрали при движении автомобиля.

Правильная эксплуатация автоматической коробки позволяет получать удовольствие от вождения и препятствует преждевременной поломке агрегата, позволяя механизму нормально работать.

Практические занятия

Установите селектор, в необходимый режим, выполнив следующие действия:

1. Запустите двигатель (переключить рычаг получится только при заведенном двигателе).
2. Выжмите педаль «тормоза».
3. Нажмите нужную кнопку режима, расположенную на селекторе (если в этом есть необходимость).
4. Выберите положение, соответствующее необходимому направлению движения машины: «D» — транспортное средство поедет вперед, «N» — нейтраль, машина будет стоять на месте, или покатится под уклон, «R» — поедет назад. При включении выбранной водителем передачи автомобиль не начнет движение, а когда отпустите педаль «тормоза» — машина поедет. Учитывайте этот нюанс, не убирайте ногу с «тормоза» раньше времени во избежание ДТП.

Автоматические коробки распознают команды водителя по нажатию педали «газа»: плавный разгон, постепенное переключение скоростей обеспечивается нажатием с небольшим усилием. Интенсивный разгон, необходимый при обгонах, достигается выжимом педали «газа» в пол, при этом АКПП сначала включит передачу ниже, затем авто начнет разгоняться. Учитывайте: от момента выжима педали «газа» до разгона транспортного средства происходит небольшая задержка, примерно одна секунда, это время неощутимо при неспешной езде, а в условиях обгона может быть фатальным.

Решив остановить движение автомобиля, нажмите педаль «тормоза». При кратковременной остановке, на светофоре, не переводите селектор с положения «D» — продлите ресурс внутренних механизмов АКПП.

Держите педаль тормоза нажатой после остановки машины в ситуациях:

1. Длительные остановки (пробки), нажатая педаль тормоза позволит мотору отдохнуть, не будет зря сжигаться горючее, используйте положение «N».
2. Машина стоит на уклоне, селектор не переведен в позицию «Р».

Вышеуказанная инструкция для «чайников» позволит управлять автомобилем с коробкой автомат. Учтите: лучше сразу научиться правильному вождению, чтобы не нанести вред АКПП. Исправить вредные привычки управления транспортным средством сложно.

Что такое соленоид и для чего он нужен?

Это понятие представляет собой электрический магнитный клапан под управлением электронного блока управления или мехатроником. Он закрывает или открывает канал в гидроблоке АКПП (мехатроник) в целях осуществления управления непосредственно коробкой. Именно при помощи соленоидов блок управления АКПП направляет в пакет сцепления трансмиссионную жидкость под давлением и переключает передачи. Соленоид состоит из магнита в виде стержня с обмоткой из меди. Туда поступает постоянный ток.

Я расскажу вам о принципе работы простых соленоидов. Если напряжения нет, клапан втягивается с помощью пружины. Как только появляется напряжение, при помощи действия магнитного поля пружина толкает клапан. Сегодня они имеют более сложное устройство. Они могут управляться при помощи широко-импульсной модуляции и создавать плавное переключение. Такие экземпляры более дорогие, но благодаря им нет износа самой гидроплиты. Вы можете всего лишь поменять вышедший из строя экземпляр, и проблема будет исчерпана.

Как вы уже поняли, соленоид регулирует посредством импульса канал в гидроплите и управляет потоком масла в АКПП. С помощью него происходит переключение всех режимов работы КПП.

Что это такое?

Для начала рассмотрим, что собой представляют соленоиды. Это электромагнитные клапаны-регуляторы, что выполняют функцию открытия и закрытия масляного канала. Работа соленоидов контролируется электронным блоком управления. Благодаря данному клапану, осуществляется контроль давления АТФ-жидкости на конкретные связки сцепления. Соленоид позволяет быстро переключать передачи или снимать блокировку гидротрансформатора АКПП.

Где находится данный клапан? Он располагается в гидравлической плите. Элемент вставлен в канал, где скрепляется посредством специальной прижимной пластины или же с помощью болта. Другим концом он присоединяется с помощью штекера или шлейфа электропроводки к ЭБУ. Количество соленоидов может быть разным. На современных коробках их численность может быть от четырех до семи в среднем.

Типичные проблемы

Соленоиды в АКПП ломаются чаще всего из-за пропускания перегретого и грязного масла. Стружка скапливается от «съедания» фрикционных накладок, истирания разбитых и трущихся узлов. Грязь осаждается на плунжере, и со временем он начинает клинить. Продукты износа истирают поверхность стержня, бронзовые втулки. Далее начинается износ деталей соленоидов:

• появляются трещины в корпусе;
• падает сопротивление;
• ослабляется пружина;
• деформируется и засоряется входное отверстие.

Если изменяется сопротивление соленоидов АКПП, «умные» ЭБУ перераспределяют потоки жидкости, чтобы «сохранить» ресурс стареющего клапана. При полном выходе соленоида из строя, компьютер сообщает код ошибки. Например, по системе OBD-II неисправность P0747 — «Повреждён соленоид давления».

Если нет питания, устройство перестаёт работать. Чаще всего ломаются самые напряжённо работающие клапаны: TCC и EPC. Чем чаще и сильнее водитель жмёт педали, тем больше нагрузка на детали АКПП, быстрее нагрев и износ масла.

https://youtube.com/watch?v=vfx6KJSnG3A

Какие поломки соленоида могут быть?

Понятное дело, что на длительность эксплуатации соленоида серьезное влияние оказывает используемое в АКПП транмиссионное масло. При этом если они вышли из строя совсем не обязательно покупать очень дорогостоящие элементы для замены. Если параллельно в коробку будет заливаться только низкокачественное масло, то это все равно не даст должного результата. По этой причине большинство неполадок связано именно с использованием откровенно плохой смазки. Также соленоиды очень часто ломаются по причине появления на них нагара. Это отражается в итоге на том, что элемент начинает плохо справляться со своими функциями. Причем если масло еще холодное, соленоид может нормально работать, а вот если оно прогрелось, то возникают определенные проблемы. Нередко могут возникать протечки, которые появляются в результате износа и поломок манифольдов или пленжеров. Со временем работы один из соленоидов может ослабнуть и тогда он не сможет справляться со своими функциями. Его часть нагрузки будет перераспределена на остальные соленоиды, что в последствии может привести к перенагрузке.

О том, что такое соленоиды и зачем они нужны в АКПП более подробно будет рассказано в этом видеоролике: Опубликовано: 17 мая 2021
