МКПП — механическая коробка переключения передач

Как пользоваться механической коробкой

Использование автомобиля с механической КПП имеет некоторые особенности, которые нужно знать автолюбителю.

Во-первых, это последовательность действий при запуске машины:

• выжать педаль сцепления до упора и передвинуть рычаг КПП в положение нейтральной передачи, если есть сомнения правильно ли выбрана скорость необходимо пошевелить рукоятку рычага в стороны, при нахождении рукоятки КПП в нейтральном положении рычаг свободно ходит вправо и влево;
• при переводе автомобиля на нейтральную ступень необходимо зафиксировать транспорт во избегании неконтролируемого движения, для этого машина ставится на ручной тормоз или выжимается педаль тормоза;
• при выжатом сцеплении и удерживании машины тормозом необходимо повернуть ключ зажигания, при этом должны загореться значки на панели приборов, как только потухнут почти все значки следует дальше повернуть ключ и после запуска двигателя отпустить ключ.

Во-вторых, схема переключения на МКПП. Она чаще всего находится на внешней части рукоятки рычага. При переключении передачи рекомендуется ориентироваться на тахометр. Переключаться на более высокую передачу можно раскрутив обороты двигателя до 1500–2000 об/мин в случае дизельного мотора и до 2000–2500 об/мин в случае бензинового.

В-третьих, процесс переключения передач. Он состоит из нескольких этапов:

• отпустить педаль газа;
• левой ногой выжать педаль сцепления до упора;
• рукой передвинуть рычаг в необходимое положение;
• аккуратно отпустить педаль сцепления и потихоньку нажать педаль акселератора.

В-четвертых, регулярная проверка уровня рабочей жидкости и замена ее согласно указаниям производителя продлят период эксплуатации механической КПП.

Принцип работы механической коробки передач

Принцип работы механической КПП следующий: крутящий момент от двигателя через сцепление передается на первичный вал коробки передач, далее преобразуется при помощи пар взаимодействующих между собой шестерен и затем передается на колеса. Каждая пара шестерен (ступень) имеет определенное передаточное число, которое преобразует скорость вращения и крутящий момент коленвала двигателя. Причем если передача увеличивает крутящий момент, то скорость вращения уменьшается и наоборот. В первом случае передача будет называться понижающей, а во втором — повышающая.

Передаточное число определяется отношением количества зубьев у выходной и входной шестерен в паре. В свою очередь, количество зубьев напрямую зависит от размера самой шестерни: чем больше зубьев — тем больше диаметр шестерни. Например, у первой передачи самое большое передаточное число, и, следовательно, входная шестерня (на первичном валу) имеет минимальный размер, а выходная — максимальный. Переключение скоростей в механической КПП происходит только при нажатии на педаль сцепления, поскольку необходимо прервать поток мощности, передающийся от двигателя.

Движение автомобиля, оснащенного МКПП, всегда начинается с первой передачи. Исключение составляют тяжелые грузовики — там это можно делать со второй передачи. Для этого необходимо вручную перевести селектор рычага в соответствующее положение. Переход на повышенные передачи осуществляется последовательным переключением передач друг за другом. Сам момент переключения скорости зависит от показаний спидометра и тахометра, поскольку каждая передача рассчитана на работу в определенном диапазоне оборотов двигателя.

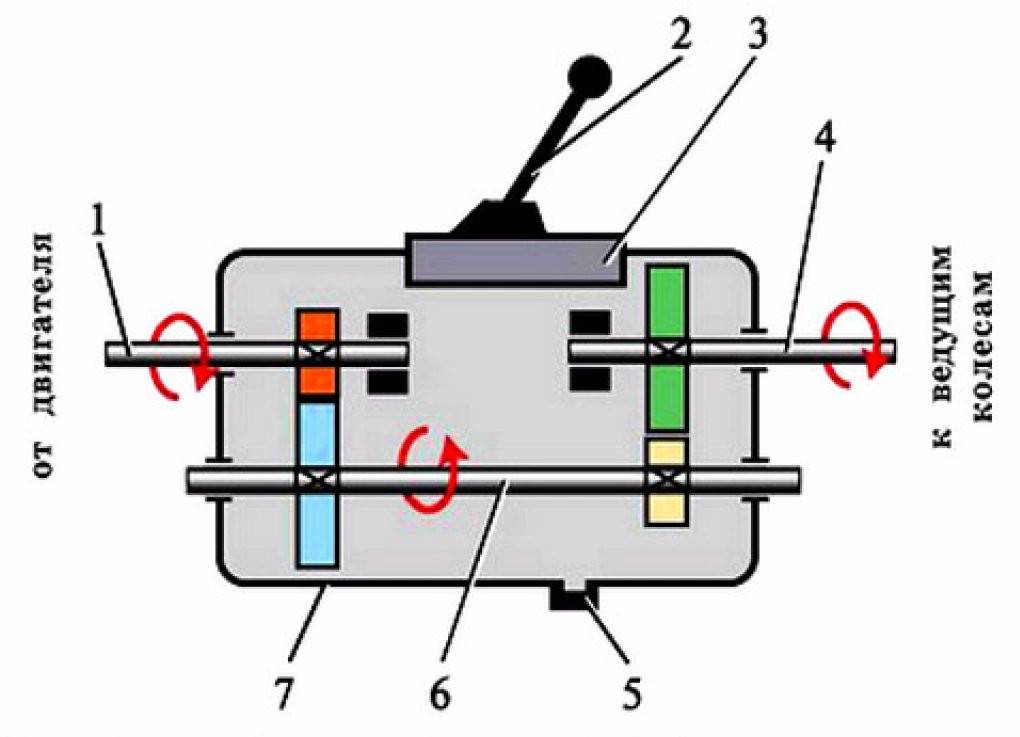

Принцип работы и устройство МКПП

Для того, чтобы понять, по какому принципу работает МКПП, нужно уяснить ее устройство. Абсолютно любая коробка передач состоит из трех основных валов:

• ведущего (или первичного);
• ведомого (или вторичного);
• промежуточного.

Ведущий и ведомый вал установлены в одну линию, один следует за другим. При этом второй опирается на специальный подшипник, который облегчает его вращение. Они не имеют соединения между собой и двигаются независимо. Под ними расположен третий, промежуточный.

Вдоль оси каждого вала расположено несколько шестеренок различного диаметра. Одна из них смонтирована на ведущем и носит название такое же название, поскольку передает движение на остальные элементы конструкции. А на нее движение поступает от сцепления, которое располагается перед КПП. На промежуточном вале размещено несколько шестеренок, которые также именуются промежуточными. Они передают вращение на шестерни ведомого вала. Различные шестерни обеспечивают разное передаточное число и, как следствие, разную скорость движения транспортного средства.

Вдоль ведомого вала смонтированы муфты. Они приводятся в движение с помощью привода рычага переключения передач (непосредственно контактирует с ней вилка). При передвижении муфт обеспечивается сцепление шестерен ведомого вала разного диаметра с промежуточными шестернями различного диаметра. Благодаря этому происходит изменение передаточного числа. А вместе с ним и скорости передвижения транспортного средства. Если говорить научным языком, обеспечивается переменное передаточное число.

Все элементы конструкции МКПП закрыты металлическим корпусом. Он носит название картер. Его заполняют маслом, чтобы шестерни и другие элементы конструкции, расположенные внутри, не испытывали меньшее трение при взаимодействии друг с другом.

Также КПП содержит еще один элемент – синхронизатор. Он делает переключение передач более мягким и плавным. Тем самым он предотвращает повышенную нагрузку на них и преждевременный износ.

Если необходимо наглядно понять принцип функционирования механической КПП, то для этого лучше всего подойдет кинематическая схема. Она отражает, как элементы устройства взаимодействуют между собой. Сейчас можно найти в том числе и анимированные кинематические схемы, посвященные КПП. Они еще более наглядны.

Возможные неисправности МКПП

О неисправностях узла могут свидетельствовать следующие «симптомы»:

• шум при езде или во время переключения скоростей;
• невозможность установки какой-то одной передачи (или всех одновременно);
• необходимость прикладывать повышенное усилие при перемещении рычага;
• самопроизвольное выключение какой-либо передачи;
• утечка масла из картера.

Все перечисленные признаки могут быть вызваны одной из следующих поломок.

• Износ подшипника, на котором закреплен ведущий вал. Чаще всего приводит к шуму во время езды.
• Деформация или поломка одного из валов либо шестерней. Приводит к невозможности переключения скоростей или невозможности включить одну из них.
• Выход из строя синхронизатора. Последствия – как и в предыдущем случае.
• Ослабление крепления МКПП к кузову транспортного средства или разрушение опор. Результат подобной неисправности – сильная вибрация при езде.
• Пробитие картера. Вызывает утечку масла.
• Ослабление или износ уплотнительных колец. Также приводит к потере масла.
• Поломка вилки. Влечет невозможность включить одну или несколько передач.

В целом при наличии определенного опыта неисправности МКПП можно устранить самостоятельно, в «гаражных» условиях. Однако начинающим автомобилистам этого делать не рекомендуется – лучше доверить этот узел авто профессионалам из центра технического обслуживания.

Преимущества МКПП

1. Возможность буксировки автомашины без применения эвакуатора на любые расстояния на гибкой либо жесткой сцепке.
2. Возможность запуска мотора, если вышла из строя аккумуляторная батарея и зажигание.
3. Меньший вес, чем у АКПП.
4. Отличная приемистость автомашины, при которой автомобилист может сам выбирать манеру вождения (быстрота увеличения оборотов мотора).
5. Возможность применять всю мощность мотора и крутящего момента (высокий коэффициент полезного действия).
6. Высокая динамика разгона и экономия топлива в сравнении с АКПП.
7. Большой ресурс эксплуатации.
8. Относительная дешевизна обслуживания и ремонта.
9. Простота конструкции.

Экскурс в историю

На первых автомобилях не было привычного для нас редуктора с зубчатыми передачами, усилие на ведущие колеса передавалось ремнем. Такое устройство использовал Карл Бенц — для увеличения скорости водителю необходимо было перекинуть кольцо с одной пары шкивов на другую. Зубчатые колеса в трансмиссии впервые применил Вильгельм Майбах, в автомобилях его конструкции были механические коробки.

Передача крутящего момента от нее на ведущие колеса осуществлялась при помощи стальной цепи. Соосная коробка в начале 20 века появилась на автомобилях Луи Рено, который также является изобретателем карданного вала.

На первых порах в автомобилестроении преобладала разнесенная компоновка агрегатов, при которой редуктор располагался отдельно от силового агрегата. Передача крутящего момента в них происходила через специальный вал, как было на модели BMW 501.

Механические коробки первых выпусков были очень сложными, управление ими требовало значительных усилий и хороших навыков. В 1928 году американский инженер Шарль Кетеринг из General Motors предложил устройство для синхронизации. Первая удачная коробка, снабженная таким механизмом, была установлена на автомобиле «Корвет». На европейском континенте лидером в разработке трансмиссий стала компания ZF.

Прочно закрепившееся название МКПП имеет следующую расшифровку аббревиатуры -механическая коробка переключения передач. Ранее в названии под первой буквой П понималось слово перемены, однако со временем оно было заменено на более подходящее по смыслу. Сокращенное наименование механической коробки в технических описаниях часто фигурирует с числом, обозначающим количество ступеней.

Современная МКПП имеет достаточно совершенное устройство, обеспечивающее, помимо переключения передач в движении, выполнение ряда функций:

• обеспечение перемещения автомобиля задним ходом;
• разобщение трансмиссии и работающего двигателя автомобиля во время кратковременных остановок;
• наличие нейтрального положения коробки позволяет выполнять пуск двигателя.

Автомобили, оснащенные такого рода трансмиссиями, при прочих равных показателях экономичнее машин с автоматической трансмиссией.

Преимущества и недостатки

Принцип действия и устройство механической коробки несложные, но при езде на оснащенном МКПП автомобилем водителю необходимы определенные навыки для правильного и плавного переключения скоростей. Этот факт является основным недостатком механики. Работать без рывков и провалов механическая коробка будет, если водитель выполняет своевременное переключение передач.

К преимуществам указанной трансмиссии относят:

1. Небольшая стоимость и высокая надежность агрегата.
2. Высокий КПД.
3. Простота обслуживания и ремонта.
4. Хорошая управляемость при экстремальных ситуациях.
5. Минимальный расход горючего.
6. Высокая динамика разгона.

Большинство неисправностей механических коробок переключения передач возникают при использовании водителем неправильной схемы переключения скоростей. Рычаг переключения передач необходимо переключать плавно, с выдержкой пауз в нейтральной позиции — это обеспечит своевременное срабатывание синхронизаторов, которые защищают шестерни от износа.

Принцип работы МКПП

Начало движения машины, медленная езда по плохой дороге вызывает большое сопротивление. Автомобилю с механической коробкой передач в таком режиме требуется максимально большой крутящий момент.

КПП при этом выполняет функции понижающего редуктора и даже при больших оборотах транспортное средство двигается с относительно небольшой скоростью. После прекращения разгона водитель переключает режим, и частота вращения коленвала вновь возвращается в оптимальный диапазон.

Равномерное перемещение по плоскости требует меньших усилий, которые и обеспечиваются повышенными передачами.

Принцип работы механической коробки передач состоит в создании соединений между ведущим (входным) валом и ведомым (выходным) через сочетания шестеренок с разным количеством зубьев. Это позволяет подстраивать трансмиссию под изменяющиеся условия движения транспортного средства.

Для чайников, как принято называть неспециалистов, принцип работы механической коробки передач можно объяснить буквально в нескольких словах. Устройство обеспечивает нормальную работу двигателя за счет изменения числа оборотов, увеличивая или уменьшая усилие на ведущих колесах. Это позволяет удерживать наилучший режим работы силового агрегата при трогании с места, разгоне и снижении скорости.

Такой принцип работы МКПП сохраняется у всех машин: и с полным, и с задним, и с передним приводом. Устройство трансмиссии в каждом из случаев имеет свои особенности, но при этом основные элементы конструкции и их назначение сохраняются. Перемена передаточного числа происходит за счет введения в действие определенной комбинации из шестеренок с разным количеством зубьев.

Данные соотношения для каждого двигателя подбираются индивидуально в ходе расчетно-конструкторских работ и натурных испытаний. При этом учитывается множество факторов и, в первую очередь, параметры двигателя. Физический принцип работы МКПП при этом остается неизменным, водитель управляет изменением режима вручную путем переведения рычага из одного положения в другое.

Видео — механическая коробка передач, принцип работы:

Наглядное представление о принципе работы МКПП можно получить после просмотра видео ролика. Схематическое анимированное изображение как нельзя лучше демонстрирует взаимодействие деталей между собой. Такие материалы обеспечивают понимание происходящих процессов, особенно при переключении режимов работы.

История создания коробки передач

На заре автомобиле строения не было зубчатых коробок передач, перенос крутящего момента осуществлялся ременной передачей. Такую идею предложил и воплотил в жизнь Карл Бенц. При помощи нехитрых механизмов ремень перекидывался с одного шкива на другой, таким способом меняя скорость автомобиля.

Зубчатую передачу впервые придумал и оснастил автомобили зубчатыми коробками передач Вильгельм Майбах.

Еще в прошлом столетии жил великий изобретатель Луи Рено, он изобрел соосную коробку передач, цепной механизм передачи момента на колесо, ему же приписывается изобретение карданного вала.

Коробки тогда компоновались отдельно от двигателя через промежуточный вал и были сложными и трудноуправляемые. Но 1928 году Шарль Кетеринг (General Motors) изобрел синхронизатор. С того времени коробки передач получили новый импульс развития и стали легкими в управлении.

Современные коробки передач, можно сказать, совершенны, они удобные, бесшумные и долговечные. Автомобили с МКПП экономичнее по отношению к автомобилям с автоматической коробкой передач.

Виды трансмиссии

Корпус механической трансмиссии выполняется из легкого, но очень прочного сплава, он герметичен и наполнен специальным маслом, которое позволяет поддерживать рабочие элементы агрегата в хорошем состоянии, даже при больших нагрузках.

Трехвальная механическая коробка передач

Трехвальные механические коробки состоят из таких валов:

• Первичного (ведущего), соединенного посредством сцепления с маховиком мотора.
• Вторичного (ведомого), имеющего жесткое соединение с карданным валом.
• Промежуточного. Его предназначение — передача вращения от первого вала ко второму.

Ведомый вал опирается на подшипник, находящийся в хвостовике первичного вала. Между ними нет жесткой связи, они выполняют вращение независимо друг от друга. На ведомом валу размещен блок шестерен. На первичном — расположена шестерня, находящаяся с ним в жестком закреплении. Промежуточный вал размещен параллельно первому валу, имеет блок шестерней жестко закрепленных на нем. Шестерни всех валов пребывают в постоянном зацеплении.

На ведомом валу между шестернями размещены синхронизаторы, предназначенные для бесшумного переключения передач, они выравнивают угловую скорость шестерни и вала. Синхронизатор позволяет поочередно включать две шестерни вторичного вала.

На корпусе коробки размещается механизм для переключения скоростей, он представлен в виде рычага управления и ползунов с вилками. Чтоб не произошло одновременное включение нескольких передач, этот механизм оборудован блокировкой. Если рычаг для переключения скорости размещен в кузове автомобиля, то используется механизм для дистанционного управления, он называется «кулисой».

Принцип работы указанной коробки состоит в том, что при переведении рычага управления определенная вилка выполняет перемещение муфты синхронизатора, который совмещает угловую скорость вала и шестерни, обеспечивая передачу крутящего момента от шестерни через синхронизатор на вторичный вал коробки. Задняя передача достигается при вращении вторичного вала в противоположную сторону. Достигается она при помощи дополнительной шестерни заднего хода. Она позволяет получить нечетное число пар шестерен: крутящий момент изменяет направление. Для лучшего понимания схемы переключения передач смотрите рисунок 2.

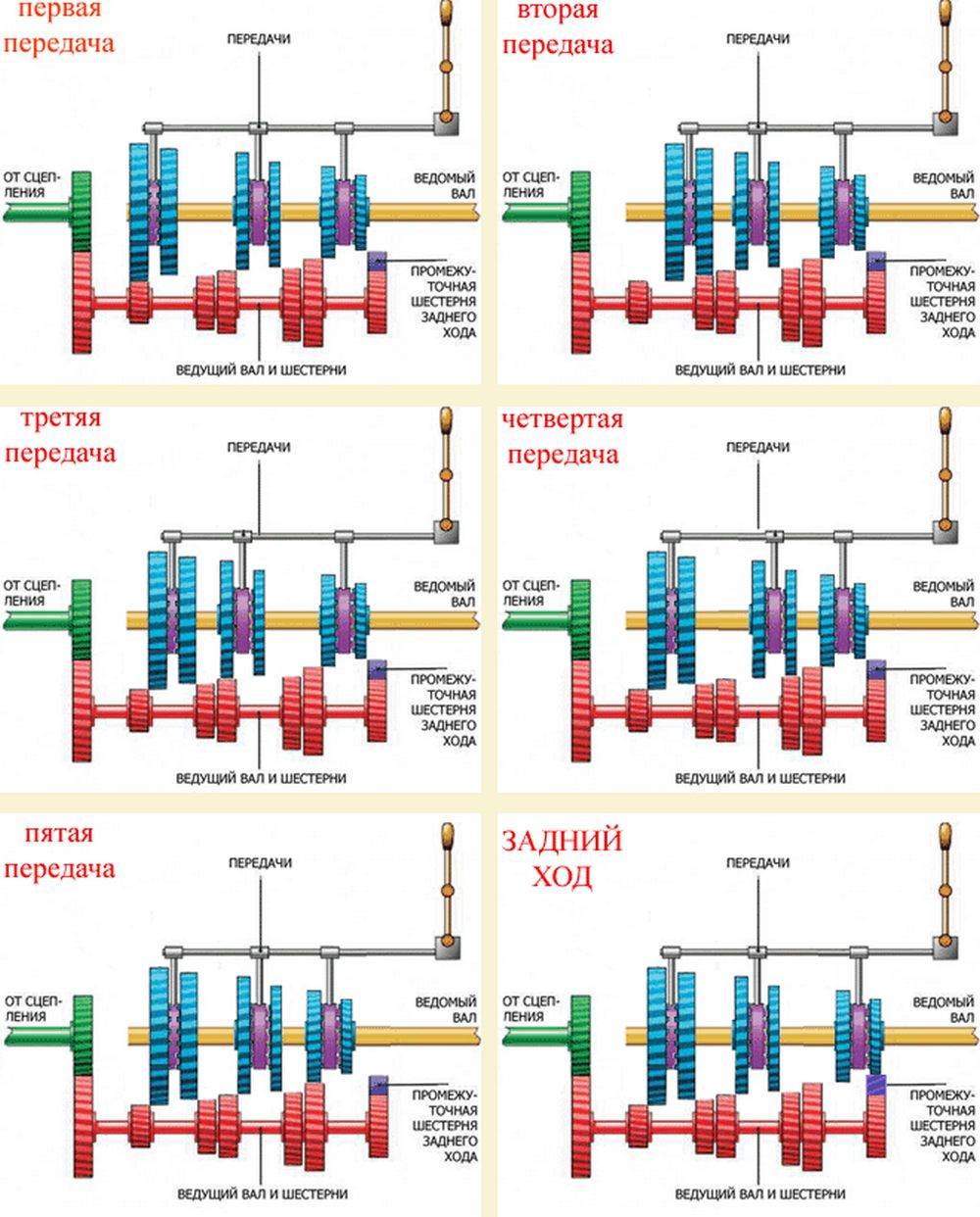

Рисунок 2. Переключение передач МКПП.

Устройство двухвальных коробок имеет ведущий и ведомый валы, расположенные параллельно. При помощи шестерни, размещенной на первичном валу, передается крутящий момент на шестерню вторичного, зафиксированную синхронизатором. Остальные процессы выполняются аналогично трехвальной МКПП. Достоинством двухвальных коробок есть компактность трансмиссии. Плюс они имеют лучший КПД из-за небольшого количества деталей. В указанной коробке отсутствует прямая передача, поэтому ее применяют для легких транспортных средств.

Устройство механической коробки передач

Стоит понимать, что сама по себе любая коробка передач не сможет функционировать отдельно от других, не менее важных узлов автомобиля. Одним из них является сцепление. Данный узел осуществляет разъединение мотора и трансмиссии в требуемый момент времени

Это позволяет осуществлять переключение передач без последствий для автомобиля при сохранении оборотов двигателя.Наличие сцепление и необходимость его применения обусловлена тем, что МКПП пропускает через свои шестерни большой по значению крутящий момент.Так же важно знать, что любая коробка передач при условии классической конструкции имеет оси валов, на которые нанизаны зубчатые шестеренки. О них мы упоминали ранее

Корпус при этом обычно называют «картером». А самыми распространенными компоновками являются трех- и двухвальные.

устройство МКПП

В первых расположены:

• ведущий вал;
• промежуточный вал;
• ведомый вал.

Ведущий вал обычно соединяется со сцеплением, а уже по нему осуществляются перемещения особого диска (его называют диском сцепления)

Далее вращение уходит к промежуточному валу, который крепко соединен с шестеренкой первичного вала.При рассмотрении конструктивных особенностей МКПП следует брать во внимание особое расположение ведомого вала. Часто он соосен с ведущей осью, и соединены они посредством подшипника, что находится внутри ведущего вала

Такое устройство обеспечивает независимость их вращений. Блоки шестерней с ведомого вала не зафиксированы, а сами шестерни ограничены специальными муфтами. Они так же могут смещаться по оси.При включенной нейтральной передаче обеспечивается свободное вращение шестеренок. Тогда муфты приобретают разомкнутое положение. После того, как водителем выжато сцепление, а передача переключена, скажем, на первую, специальная вилка в КП переместит муфту таким образом, что она зацепится за требуемую пару шестеренок. Так осуществляется передача вращения и усилия, направленного от двигателя.

Устройство механической коробки передач

От ведомой оси происходит передача крутящих моментов и оборотов двигателя посредством карданного вала (в случае с задним приводом) на ведущие колеса. В момент зацепления синхронизатором ведущего и ведомого вала при условии, что шестерни не участвуют в процессе, достигается наивысший коэффициент полезного действия.Для осуществления движения назад механика оснащена «паразитной» шестеренкой, приводя в действие которую водитель может сменить путь вращения на обратный.Многие из коробок передач механического типа снабжены косозубыми шестернями. Это обусловлено их способностью справляться с большими усилиями и при этом создавать меньше механического шума.Что касается 2-вальной КП, там точно так же предусматривается соединение ведущего вала со сцеплением. Разницей между двуосной и трехосной является наличие блока шестерней на ведущем валу. Ну и, конечно же, отсутствие промежуточного вала.На ведомой оси находится жестко закрепленная шестерня главной передачи. Другие из шестерней оснащены синхронизационными муфтами.

Такое устройство и принцип работы очень похожи с трехосной версией МКПП.Стоит отметить, что двухвальные механические коробки передач обладают большим коэффициентом полезного действия, но из-за особенностей своей конструкции и связанного с этим ограничения на допустимо возможное повышение передаточного числа используются только в легковых автомобилях.Также важным элементом в конструкции механических коробок переключения передач являются синхронизаторы.

Подробнее о МКПП

Ранее, когда первые образцы таких КП ими не оснащались, водителям приходилось осуществлять двойной выжим для равнения окружных скоростей шестерней. С появлением синхронизаторов эта необходимость исчезла.Следует отметить, что синхронизаторы не применяются для коробок передач с большим их числом (когда речь идет, скажем, о 18 ступенях), ведь с технической точки зрения комплектации такого формата просто невозможна. Так же для увеличения скорости переключения передач синхронизаторы не применяются при конструировании спорткаров.Синхронизаторы функционируют таким образом: когда управляющий переключает передачи, муфта смещается к нужной шестерне. Усилия поступают на блокировочное кольцо муфты, и при имеющейся силе трения поверхности зубьев начинают своё взаимодействие.Механическая коробка передач принцип работы имеет, как мы выяснили, доступный и ясный. Рассмотрим теперь вопросы, касающиеся переключение передач.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

• картер;
• входной, выходной и промежуточный валы;
• синхронизаторы;
• ведущих и ведомых шестерней;
• механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

• подвижно на шлицах;
• фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

• рычага;
• приводов;
• ползунов;
• вилки;
• замка;
• муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Устройство механической коробки передач

• картера;
• первичного, вторичного и промежуточного валов с шестернями;
• дополнительного вала и шестерни заднего хода;
• синхронизаторов;
• механизма переключения передач с замковым и блокировочным устройствами;
• рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки. Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Роботизированные коробки переключения передач

В основу конструкции роботизированной КПП взята МКПП, более надежная, чем АКПП. К ней добавлены специальные устройства, которые отвечают за выжим сцепления и переключение ступеней.

Обычная механика предусматривает выжим сцепления и переключение передачи непосредственно водителем вручную, ориентируясь на ситуацию на дороге. В случае с роботизированной КПП, разработчики исключают автомобилиста из этой цепи и доверяют все действия автоматике и компьютеру. С установкой узлов-эвакуаторов появилась возможность автоматически переключать РКПП.

РКПП совместила в себе положительные моменты как механики, так и автомата — простоту ремонта, топливную экономичность и другое с возможностью движения в авторежиме без применения педали сцепления. Кроме того, при этом сохраняется возможность ручного управления посредством рычага либо подрулевых переключателей за принципом Типтроника.

Стоит сказать, что коробка-робот имеет ряд преимуществ:

1. Высокая надежность в сравнении с варатором и автоматом.
2. Рабочий объем РКПП существенно меньше, чем АКПП, следовательно, количество используемого масла тоже меньше.
3. Сцепление РКПП отличается наличием увеличенного на тридцать процентов ресурса.
4. Фактически у всех вариаций РКПП есть опция ручного переключения ступеней (принцип Типтроника).
5. В сравнении а автоматом и вариатором, РКПП дешевле в ремонте и производстве.
6. РКПП весит гораздо меньше, чем АКПП, что дает возможность установки на малолитражном транспорте.
7. Снижение расхода горючего при равных условиях в сравнении с применением остальных типов КПП.

Однако, несмотря на все преимущества, у «робота» есть несколько недостатков:

1. РКПП с электрическим сервоприводом отличается наличием существенной задержки переключения, которая достигает двух секунд и способна вызывать дискомфорт при динамичном движении и разгоне.
2. Отсутствие возможности адаптации под манеру движения водителя. Когда автомат способен подстроиться, то «робот» может поддерживать лишь одну манеру, которая установлена в блоке управления в качестве прошивки.
3. При применении гидравлического привода используется постоянно находящаяся под давлением тормозная жидкость, которая ускоряет процедуру переключения на 0.05 секунды. Однако гидравлический привод значительно дороже в устройстве и повышает энергонагруженность двигателя, являясь уделом спорткаров и престижных автомобилей.
