Коробка переключения передач (КПП)

Немного о синхронизаторе МКПП

Синхронизатор служит для безударного включения передач за счет выравнивания угловых скоростей вала и шестерни. Конструктивно синхронизатор состоит из муфты, двух блокировочных колец, трех сухарей и двух проволочных колец.

В процессе включения передачи вилка передвигает муфту к нужной шестерне, куда вначале перемещается блокировочное кольцо. Возникающая сила трения за счет разности угловых скоростей элементов поворачивает блокировочное кольцо до упора. Дальнейшее движение муфты синхронизатора и зацепление происходит только после выравнивания угловых скоростей. Более подробно почитать про синхронизатор можно в нашей статье Устройство и принцип работы синхронизатора КПП.

Способ взаимодействия и количество валов

В современных коробках передач применяется два основных способа взаимодействия между собой валов – механический и гидравлический. Механический применяется для вариатора, МКПП и АМТ, гидравлический предназначен для АКПП, а также вариатора.

Механический, в свою очередь, реализуется путем использования:

• зубчатой передачи, в преобладающем количестве случаев на основе конических или цилиндрических шестерен;
• планетарной передачи, включает такие элементы как солнечная шестерня (она называется просто – солнце), эпицикл (большое такое колесо, получившее название корона), рычажный механизм (называется водило, он же пространственная вилка) и зубчатые колеса (они же сателлиты);
• фрикционной передачи, самостоятельно практически не устанавливается, только с планетарными рядами или шестернями.

Гидравлический тип взаимодействия валов в чистом виде встречается очень и очень редко. Речь в преобладающем числе случаев идет о гидромеханической схеме, базирующейся на установке гидромуфты или гидротрансформатора, а также планетарной механической передачи.

Следующий важный параметр классификации – количество валов. Самые распространенные схемы три:

• двухвальная;
• трехвальная;
• многовальная.

И для полноты картины четвертая – безвальная МКПП, очень редко используемое решение.

Двухвальная схема основана на установке двух валов, один первичный (ведущий), второй вторичный (ведомый). Классика жанра.

Трехвальная схема сложнее. Вала три, помимо двух вышеобозначенных есть еще и промежуточный. Помимо этого такая схема может быть соосной или несоосной (предполагает установку раздаточной коробки).

Многовальная схема соответствует двухвальной, только ведомых, а иногда и ведущих, валов бывает несколько.

Механические коробки передач МКПП

Механическая коробка передач представлена в виде многоступенчатого цилиндрического редуктора. Классический вариант – 4-х ступенчатая коробка. Современные легковые автомобили разделяются на виды, в зависимости от количества ступеней: они часто оборудуются 5- и даже 6-ступенчатыми коробками передач.

Что означает понятие ступенчатой системы переключения передач? Момент вращения передается от двигателя внутреннего сгорания на ходовую часть автомобиля не напрямую, а через зубчатые зацепления различных пар шестерен. При этом величина момента вращения претерпевает изменения, в соответствии с соотношением числа зубьев на ведущем и ведомом колесах (передаточное отношение). Как правило, ведущее колесо имеет меньший диаметр, чем ведомое, поэтому вращающий момент уменьшается, пропорционально заданному передаточному числу.

Зубчатые зацепления шестерен переднего и заднего хода отличаются по форме. Для передних передач разработаны косозубые шестерни оригинальных очертаний. Такая форма зуба дает возможность передавать мощность постепенно без громких скрежещущих звуков. При включении задней передачи в зацепление входят колеса с прямыми зубьями. КПД зубьев прямой конфигурации заметно увеличен. При этом передается больший момент вращения, но одновременно появляются такие негативные явления, как шумовые эффекты.

Виды трансмиссий. Конструктивно, механические КПП разделяются на:

1. 2-вальные.
2. 3-вальные

Двух-вальные виды КПП предназначены для машин, оснащенных ведущим передним приводом. Трех-вальные устанавливаются на автомобилях повышенной мощности (спецтехника, грузовики, тягачи, вездеходы).

Среди представленных видов коробок различают еще такие КПП автомобилей, как секвентальные, где переход на следующую передачу производится в строгой последовательности.

В механической коробке передач скорости переключаются ручным способом при помощи специального рычага в салоне автомобиля.

Роботизированная коробка передач (робот)

Роботизированная коробка представляет собой объединение механики и автомата. По сути, эта та же механическая коробка, только управление осуществляется не вручную рычагом переключения, а с помощью сервоприводов или мехатроником. Управление происходит через компьютерной блок, который принимает решение о переключении шестерни.

Характерной особенностью робота, из-за которой его не любят многие автолюбители, являются рывки при переключении передач. Чтобы избавиться от этой проблемы, инженеры придумали систему с двумя сцеплениями. Такая модель установлена в Toyota Corolla. Переключения здесь более плавные, чем у однодискового робота, но хуже, чем у других коробок. Также отметим, что робот не очень “любит” пробки. Поэтому при выборе автомобиля для городской езды в плотном трафике учтите этот фактор.

Плюсы робота:

• стоимость ниже, чем у АКПП
• ремонтопригодность

Минусы роботизированной коробки:

• рывки при переключении
• низкая надежность управляющих механизмов и дисков сцепления

Назначение и устройство МКПП

МКП на данный момент не самые распространенные, хотя тоже широко используются благодаря надежности, простоте конструкции, ремонтопригодности. Скорость выбирает и переключает водитель вручную. Главное назначение МКПП — преобразование крутящего момента и его передача от мотора на колеса, изменяя передаточное число.

Устройство МКПП:

1. корпус, он же картер;
2. два, три или больше валов: ведущий, ведомый (может быть два или больше), промежуточный (если модель с тремя валами);
3. шестерни валов;
4. рычаг переключения скоростей;
5. синхронизатор (2 блокировочных кольца, муфта, сухари),
6. проволочные кольца;
7. подшипники, сальники.

По количеству валов МКП делятся на:

По количеству ступеней бывают

Неотъемлемая часть МКП сцепление, отсоединяющая коробку от мотора, не повреждая в процессе переключения агрегаты. Говоря упрощенно, сцепление выключает крутящий момент, переключая двигатель и колеса на холостую работу.

Двухвальная коробка передач: устройство и принцип работы

МКПП с двумя валами устанавливаются в легковые авто с передним приводом. Какое-то количество шестеренок вращаются, остальные закреплены, шестерни ведущего и ведомого валов зацеплены. На каждый вал обязательно установлен хотя бы один синхронизатор.

Для чайников принцип работы можно объяснить как соединение шестерен с разным количеством зубьев, чтобы приспособить работу двигателя (обороты) к постоянно меняющейся скорости автомобиля при разгоне или торможении.

Первичный вал через маховик соединен с коленвалом двигателя, передаточные числа передаются с него на вторичный, потом на передние колеса через главную передачу и дифференциал. Благодаря отсутствию промежуточного вала у такой КПП небольшие размеры.

Для соединения шестерен используются муфты синхронизаторов. При необходимости увеличить количество ступеней в КП устанавливают 2 или 3 вторичных вала.

Переключающий скорости механизм располагается отдельно от трансмиссии, связывается с ней тягами или тросиками.

Устройство механизма для переключения скоростей:

• рычаг выбора передачи, оснащенный тросом для ее включения;
• шток, оснащенный вилками;
• рукоятка для переключения скорости;
• блокирующий замок.

В процессе изменения скорости рычаг перемещается вертикально и горизонтально, переводя усилие на устройство, выбирающее нужную передачу.

Трехвальная коробка передач — устройство и принцип работы

Трехвальные коробки передач монтируются на автомашины с задним приводом, устройство и принцип работы мало отличается от агрегата с двумя валами, основное отличие конструкции — присутствие дополнительного (промежуточного) вала.

1 — первичный вал; 2 — крышка подшипника; 3 — выключатель света заднего хода; 4 — манжета первичного вала; 5 — задний подшипник первичного вала; 6 — шестерня привода промежуточного вала; 7 — сапун; 8 — шестерня 3-й передачи; 9 — передний картер; 10 — шестерня 1-й передачи; 11 — шестерня заднего хода; 12 — штоки переключения передач; 13 — шарик-фиксатор; 14 — пружина; 15 — рычаг переключения; 16 — защитный уплотнитель; 17 — колпак рычага; 18 — корпус рычага переключения; 19 — задний картер; 20 — вторичный вал; 21 — манжеты удлинителя заднего картера; 22 — сталебаббитовая втулка; 23 — шестерня привода спидометра; 24 — привод спидометра; 25 — задний подшипник промежуточного вала; 26 — шестерня 5-й передачи; 27 — болты крепления оси промежуточной шестерни заднего хода; 28 — промежуточная шестерня заднего хода; 29 — промежуточный вал; 30 — маслозаливная пробка.

Соединенный со сцеплением первичный вал через шестеренчатую передачу передает крутящий момент промежуточному, все шестерни которого жестко зафиксированы. Первичный и вторичный валы вращаются в одной оси, но независимо друг от друга. Шестерни первичного вала не зафиксированы, вторичный с промежуточным сцеплены постоянно. Между шестеренками вторичного вала монтируются выравнивающие скорость вращения синхронизаторы.

Механизм переключения (шток, рычаг, вилки), монтируется на корпус коробки. Устанавливается так же устройство, предотвращающее одновременное включение двух скоростей.

Существуют типы механических КПП с большим количеством ступеней (от 4-х до 6-и), оснащенные дополнительными коробками передач, которые называют редукторами. Они бывают понижающие (демультипликаторы), повышающие (мультипликаторы). Первые с двумя, тремя скоростями монтируются за КПП, до 3-х раз уменьшает передаточное число. Вторые монтируются перед КПП, в 2 раза увеличивают количество передач.

Преимущества и недостатки механической КПП

У механической коробки есть как плюсы, так и минусы. К ее преимуществам можно отнести следующие.

• Простота. Конструкция МКПП гораздо проще конструкции автомата. В первую очередь это означает, что подобные узлы авто обходятся дешевле. А значит, оснащенные ими машины тоже стоят меньше. Но это еще не все. Чем проще узел, тем он надежнее работает, реже ломается и проще (а главное, дешевле) чинится. Все это справедливо и для МКПП.
• Продолжительный срок службы. Этот плюс обусловлен первым. Благодаря более простому устройству МКПП служит гораздо дольше АКПП.
• Экономия ГСМ. При использовании механики автомашина расходует в среднем на 10 – 15% меньше топлива, чем при использовании автомата. Это достигается благодаря высокому КПД. Механика позволяет по максимуму использовать энергию, которую производит в ходе совей работы автомобильный мотор.
• Запуск двигателя без аккумулятора. Если на авто стоит МКПП, то двигатель можно запустить даже при севшем аккумуляторе путем толкания авто. С АКПП это невозможно.
• Возможность буксировки. Транспортные средства, оборудованные АКПП, невозможно буксировать на тросе. Если они по каким-либо причинам не способны передвигаться самостоятельно, поможет исключительно эвакуатор.
• Большая вариативность вождения. Используя механику, водитель лучше контролирует машину, в результате чего он может избирать собственные стиль и технику вождения.

Есть у механики и недостатки. Вот основные.

• Сложность для новичков. Людям, которые только недавно получили права или пересели на механику с автомата, зачастую сложно разобраться в управлении. Они невовремя нажимают педаль сцепления, путаются в передачах.
• Повышенный износ двигателя при несвоевременном переключении (или не переключении) передачи. Это тоже в первую очередь касается неопытных автовладельцев, которые не до конца понимают, когда требуется переключать скорость.
• Неудобство в городе. Передвижение по городским дорогам сопряжено с постоянными кратковременными остановками из-за пробок или сигналов светофора. Во время них требуется постоянно включать и выключать передачи. Это может сильно утомить водителя.

Режимы работы автоматической коробки передач

Если вы ни разу не ездили на автомобиле с автоматической коробкой, нужно сначала узнать, какие есть режимы работы у коробки, как они обозначаются на панели и как ими пользоваться. Неправильное управление может привести к поломке коробки и дорогостоящему ремонту.

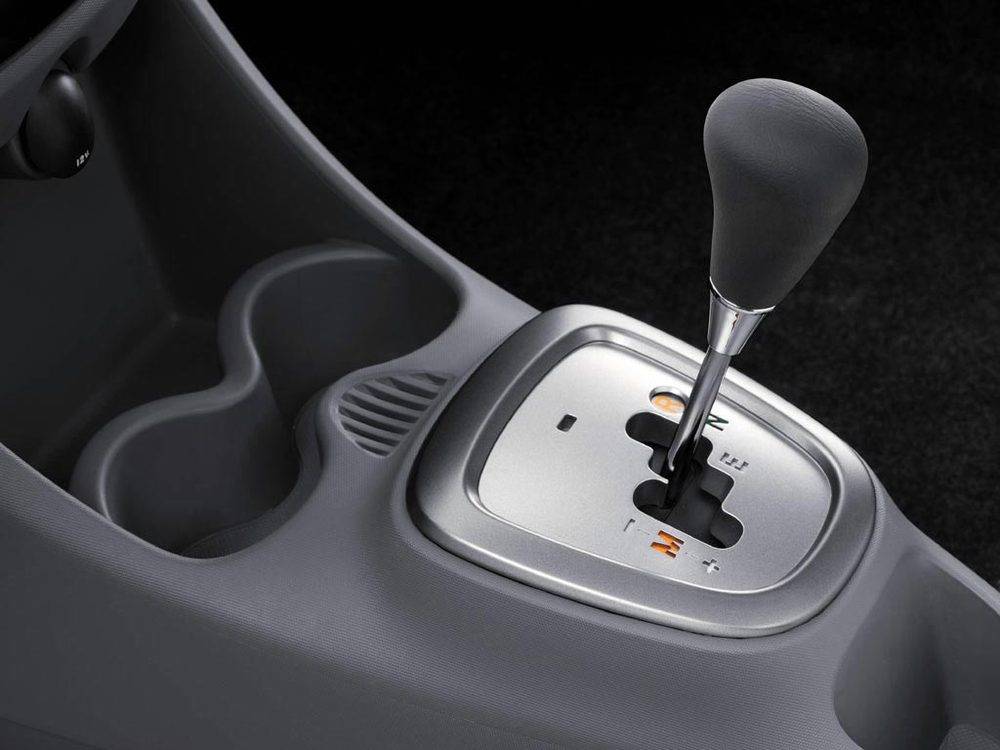

Все управление коробкой передач осуществляется через ручку, ее определенное положение включает определенный режим работы. На разных моделях АКПП количество режимов может быть разным.

Основные режимы работы АКПП

• P — Parking (парковка). Является аналогом ручника на «механике». Этот режим включается, когда машина стоит на парковке. При таком положении ручки передние ведущие колеса блокируются не прижатием тормозных колодок, блокировкой выходного вала трансмиссии.
• N — Neutral (нейтральное положение). Колеса и вал не заблокированы, но и не связаны с двигателем. В таком положении машина может двигаться накатом. Если оставить автомобиль на стоянке в таком положении, то машина может покатиться под уклон, поэтому нельзя оставлять машину на парковку при таком режиме. Это положение используется при буксировке автомобиля.
• R — Reverse (задняя скорость). Включает движение задним ходом. Для того, чтобы тронуться задним ходом надо нажать на педаль тормоза, перевести селектор в положение «R», отпустить тормоз, нажать газ.
• D или A— Drive или Automat (основной режим движения). Используется во время езды в режиме автоматического переключения скоростей.
• L или B или цифра 1 — Low (режим пониженной передачи). Аналог первой передачи на «механике», который предполагает езду на пониженной скорости. На некоторых моделях режим B включает блокировку дифференциала.
• M — Manual (режим ручного переключения скоростей). Используется когда водителю требуется самому включать нужную передачу. Работает по аналогии с механической коробкой, только в более упрощенном варианте. Управление коробкой передач при этом режиме происходит за счет специальных кнопок «+» и «–» (подрулевых лепестков).
• S или PWR — Sport или Power (спортивный режим). При этом режиме переключение передач происходит при высоких оборотах двигателя без потери скорости. Подразумевает возможность быстрого разгона и набора скорости, например при обгоне. Также используется для активной езды на максимальных оборотах двигателя.
• O/D — OverDrive. Овердрайв — это повышенная передача, этот режим представляет собой аналог пятой передачи в механической коробке. Режим овердрайв используется при езде за городом с ровной скоростью свыше 50 км/ч, при езде на высокой скорости. Он экономит расход топлива.
• D3 или O/D OFF — отключение овердрайва.
• W или S или цифра 2 — Winter или Snow (зимняя езда). Подразумевает трогание с места и езду не выше второй скорости. Используется в зимний период при плохих дорожных условиях.
• «3» – режим движения не выше третьей передачи.
• E — Economic (экономичный режим).
• Shift lock — кнопка разблокирования селектора коробки при заглушенном моторе. АКПП автоматически блокируется когда выключен двигатель. То есть, чтобы перевести селектор в положение Drive из положения Parking, нужно сначала завести мотор, при заглушенном моторе сделать этого не получится. Но если нажать кнопку Shift lock, то можно будет перевести селектор в любое положение. При нормальной работе АКПП эту кнопку лучше не использовать, она предназначена для механиков, которые ремонтируют автоматические коробки.
• Kick-down — «пинок вниз». Нечто вроде пониженной передачи на «механики». Нажатие этой кнопки позволяет резко набрать высокую скорость путем переключения на пониженную передачу. Кнопка находится под педалью газа. При резком нажатии на газ до упора происходит включение kickdown.

Характеристика механической КПП

Устройством МКПП предусмотрено ручное управление переключением передач, за счет перемещений рычага. Происходит ступенчатая передача крутящего момента. Механическая коробка подразумевает наличие передаточного числа. Показатель у пары определяется пропорцией количества зубьев действующих элементов трансмиссии.

Механические коробки разделяют по количеству ступеней. Самое большое распространение имеет пяти ступенчатая МКПП.

Отдельно механику разделяют по количеству внутренних валов: двухвальная и трехвальная МКПП. Первая больше предназначена для легковых переднеприводных транспортных средств, а последняя чаще используется для большого тяжелого транспорта и может быть применима для автомобилей с любым типом привода.

Механические КПП

Механические КПП предназначены для ручного переключения передач. По принципу действия это многоступенчатый цилиндрический редуктор. В новых легковых автомобилях чаще всего используют 5 и 6 ступенчатую коробку, а в автоклассике применялись 4-ступенчатые. Ступенчатая система переключения передач подразумевает конкретный коэффициент передачи для каждой пары шестеренок. Вычисляется передаточное число как соотношение количества зубьев на ведущей и ведомой шестеренке. Для первой передачи это соотношение самое большое. Это означает, что ведущая шестеренка самая маленькая, а ведомая – самая большая.

Механические коробки бывают двух вальные и трех вальные. Трех вальные используются, как правило, на более мощных легковых автомобилях, грузовиках и спецтехнике. Двух вальные часто устанавливают на автомобили с передним приводом.

Многим автомобилистам знаком особый звук, который издает автомобиль при движении на задней передаче. Его не спутаешь ни с чем и он похож практически у всех автомобилей. Происходит это потому, что зубья на передних и задней передаче разные. На задней передаче используются шестеренки с прямыми зубьями. Это дает возможность передавать больший крутящий момент, но расплачиваться приходится повышенным шумом. На передних передачах используются косозубые шестеренки – они работают более тихо, так как сцепление зубьев происходит постепенно, однако их КПД меньше.

https://youtube.com/watch?v=Bb7leiitIo4

Функции коробки переключения передач

Коробка переключения передач устанавливается на автомобилях и других самоходных механизмах, оснащенных двигателем внутреннего сгорания. По своему функциональному назначению она является элементом трансмиссии между двигателем и ведущими колесами. Ее основная задача заключается в том, чтобы изменять величину крутящего момента, который передается от мотора на колеса. Коробка передач обеспечивает возможность автомобилю двигаться задним ходом и отсоединять двигатель от трансмиссии при стоянке. В настоящее время выпускается четыре типа трансмиссии:

• Механическая;
• Автоматическая;
• Роботизированная;
• Вариатор.

Действует еще одна система классификации данного механизма. Согласно принципу действия различают ступенчатые, бесступенчатые и комбинированные коробки передач. Согласно определению, в ступенчатых коробках передач изменение крутящего момента происходит дискретно. Или ступенчато. К ним относятся механические и роботизированные коробки передач. Механическая коробка переключения передач или сокращенно МКПП, в обиходе называется просто — механика. В данном случае речь будет идти именно о механике, а прочие конструкции требуют отдельного рассмотрения.

Коробка передач

Принцип действия автомобиля построен следующим образом. Между двигателем и МКПП находится узел сцепления. Когда водитель нажимает на педаль сцепления, связь между двигателем и колесами полностью разрывается. До тех пор, пока педаль нажата, двигатель и колеса ни что не связывает. В этот отрезок времени водитель включает нужную передачу. Такая же процедура выполняется при начале движения. Механическая трансмиссия представляет собой металлический корпус, внутри которого находятся шестерни и валы.

Одна шестеренка вращается двигателем, а другая передает энергию вращения дальше, на колеса. Когда двигателем вращается колесо меньшего диаметра, чем то, которое передает усилие на колесо, то крутящий момент обладает большой энергией и малой скоростью. Если зубчатые колеса имеют равный диаметр, то при передаче ни момент, ни скорость не изменяется. И в том случае, когда двигатель вращает шестерню большего размера, скорость возрастает, а усилие уменьшается. Передачи переключаются с помощью рычага, который находится в салоне автомобиля. Известно, что первая передача задает машине самую большую мощность и самую малую скорость.

Техническое обслуживание МКПП

ТО для МКПП заключается, как правило, в проверке уровня масла в ней. Необходимо следить, нет ли подтёков на картере, стыках и заливных и сливных пробках.

Автомобили, оборудованные бортовым компьютером, могут сигнализировать владельцу о проблемах с узлом МКПП. Каждых сигнал компьютера расшифровывается, после чего принимаются соответствующие меры. Расшифровка может быть в мануале к вашему авто или в специальной программе на ноутбуке, который можно подключить к бортовой системе автомобиля. В большинстве иномарок масло в коробке не меняется, если нет никаких неполадок. Необходимо только изредка проверять его уровень (если нет следов утечек).

МКПП – система достаточно простая и ремонтопригодная. Если вам нужен простой и надёжный автомобиль, то выбирайте машину, оборудованную МКПП.

Автоматические КПП

Подбор оптимального передаточного числа осуществляется не водителем, а автоматически — посредством модуля управления. Именно посредством электроники (модуля управления) легко контролировать скорость движения транспортного средства. Наиболее популярны гидравлические “автоматы”. Крутящий момент у них передаётся с помощью турбин через рабочую жидкость.

Несмотря на то, что для машины с “автоматом” нужно больше топлива, чем с механикой и даже больше времени на разгон, всё чаще водители предпочитают именно “автоматы”. Ведь с ними гораздо удобней, чем с “механикой”.

Тем более, что современные АКПП адаптивны и могут беспрепятственно подстраиваться под абсолютно разные стили вождения. В том числе, спортивный.

Автоматические КПП

Что такое роботизированная коробка передач на автомобиле («Робот»)

Это механическая КПП, только процессом переключения передач и нажатием на педаль сцепления занимается исполнительный механизм. Он контролируется автоматикой, компьютером.

Принцип включения передач основан на физическом перемещении вилки и соединении зубчатых шестерней между собой, так же как на «механике». При этом водитель сам не двигает рычаг коробки передач и не выживаем сцепление ногой. За него это делает автоматика. Человеку достаточно включить нужный ему режим КПП и нажать педаль акселератора (газа) чтобы авто начало движение.

Роботизированную коробку передач на автомобиле можно легко спутать с другими . Также есть только две педали – газ и тормоз, на селекторе переключения есть те же режимы – драйв «D», задняя скорость «R», нейтральная «N», паркинг «P». Но устройство её отличается.

По типу сцепления эти АКПП разделяют: с одним сцепление и двумя. Например DSG – это «робот» с двумя сцеплениями. На Лада Веста устанавливалась роботизированная КПП с один сцеплением. По эксплуатационным характеристикам лучшими считаются с двумя сцеплениями. Они характеризуются плавностью включения передач, экономичностью и динамикой. С одним сцепление – все наоборот: дерганее при переходе с одной скорости на другую, задержки при переключении, большой расход топлива и низкая динамика. Вспоминаем автомобили концерна ВАЗ, оснащенные «роботом».

Что такое гидромеханическая коробка передач на автомобиле «Автомат»

Её еще в народе называют «классический гидротрансформатор». В этой коробке передач нет механизма сцепление. Его роль выполняет гидротрансформатор или гидромуфта.

Его отличие от механики и робота в том, что не происходит непосредственного включения передач, ведомые и ведущие шестерни не входят в зацепление друг с другом. В АКПП они постоянно соединены вместе. Передаточные числа регулируются планетарными передачами и набором фрикционных дисков.

Устройство подобной коробки передач автомобиля гораздо сложнее, чем механической. Чем сложнее конструкция, тем менее надежная эксплуатация. Она требует более щепетильного обслуживания, в противном случае её ресурс уменьшиться.

Минусы:

1. Увеличенный расход топлива в сравнении с механикой или роботом;
2. Вялый разгон, отсутствие динамических характеристик автомобиля с автоматической коробкой передач;
3. Более частая замена масла и обслуживание коробки;
4. Запрещено буксировать машину с АКПП на большие расстояния;
5. Не рекомендуется буксовать по грязи или снегу, также нельзя тащить другую машину на буксире.

Что такое вариаторная коробка передач на автомобиле «Вариатор»

Это отдельный класс АКПП. Он кардинально отличается от всех остальных:

1. Он не имеет механизма сцепления;
2. Не имеет фиксированных передач, их называют виртуальными. То есть, нет определенного набора шестеренок, которые отвечают за передачу крутящего момента.

Из минусов:

1. Менее надежная КПП;
2. Увеличенный расход топлива;
3. Отсутствие динамики у автомобиля.

Устройство механической коробки передач

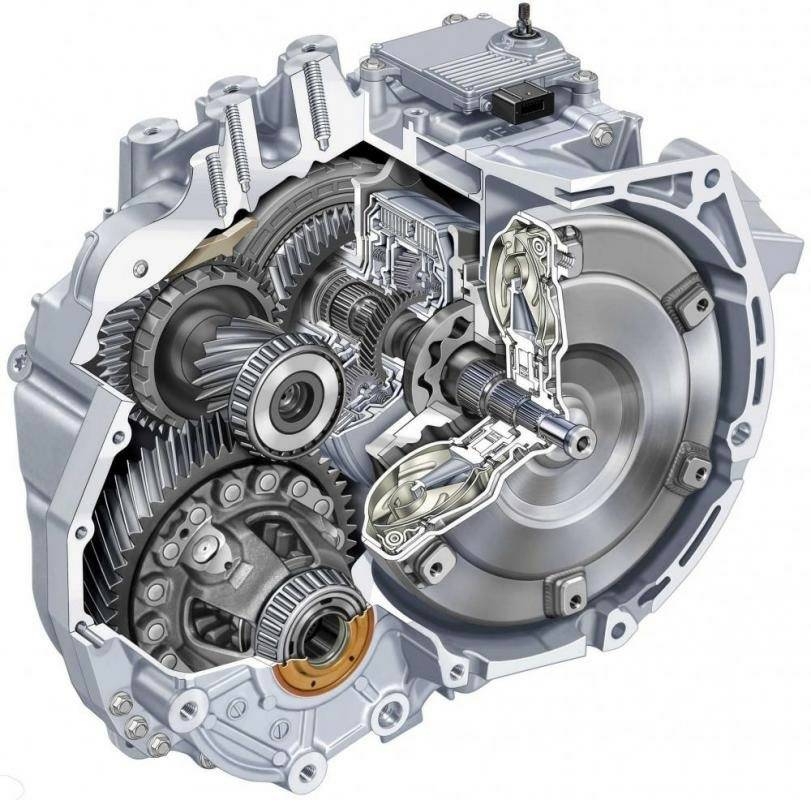

Устройство механической КПП Конструктивно механическая коробка передач состоит из следующих элементов:

• ведущий или первичный вал;
• ведомый или вторичный вал;
• промежуточный вал (для 3-х вальной МКПП);
• шестерни первичного и вторичного валов;
• механизм выбора передач;
• муфты синхронизаторов (синхронизаторы);
• картер;
• главная передача;
• дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Схема двухвальной МКПП Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Нейтральное положение

1-я передача

2-я передача

3-я передача

4-я передача

5-я передача

Задний ход

Трехвальная КПП: устройство и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню – таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Процесс переключения передач

За процедуру переключения отвечает соответствующий механизм. Для автомобилей, имеющих задний привод, рычаг устанавливается непосредственно на корпусе МКПП. Весь механизм прячется внутри корпуса агрегата, а ручка переключения непосредственно управляет им. Такое расположение имеет свои достоинства и недостатки.

Плюсы:

• простое в конструкционном плане решение;
• обеспечение четкости переключения;
• более долговечная конструкция для эксплуатации.

Минусы:

• нет возможности для применения конструкции с задним расположением мотора;
• не используется на переднеприводных автомобилях.

Машины с передним ведущим мостом оборудуются рычагом переключения передач в таких местах:

• напольно между водительским и передним пассажирским креслом;
• на рулевой колонке;
• в районе панели приборов.

Дистанционное управление коробкой для переднеприводных авто осуществляется при помощи тяг или кулис. У такой конструкции также есть свои особенности.

Плюсы:

• комфортное более независимое расположение рычага для переключения передач;
• вибрация от коробки не передается на рычаг МКПП;
• обеспечивается большая свобода для дизайна и инженерной компоновки.

Минусы:

• меньшая долговечность;
• со временем могут появляться люфты;
• требуется периодическая квалифицированная регулировка тяг;
• четкость менее точная, в отличие от расположения непосредственно на корпусе.

Хотя существуют различные приводы для механизма включения/выключения передач, но сам механизм в большинстве КПП имеет схожую конструкцию. В его основе подвижные штоки, которые находятся в крышке корпуса, а также вилки, жестко зафиксированные на штоках.

Механизм переключения передач Лада Гранта

Вилки полукругом входят в проточку муфты синхронизатора. Дополнительно в МКПП располагаются приспособления, которые уберегут механизм от недовключения либо от самовольного выхода из зацепления шестерен, а также от одновременной активации двух ступеней.

Коробка автомат

Автоматическая коробка, в ее классическом понимании, имеет большую популярность среди автолюбителей. Её бесспорное преимущество является в том, что водителю не требуется отвлекаться на переключение передач. Для начала движения не нужно иметь особых навыков – просто поставил «D» и отпустил тормоз. А еще, в салоне на одну педаль меньше. За такой комфорт приходиться расплачиваться более высоким, по сравнению с механикой коробкой, расходом топлива.

Рабочим элементом в АКПП является три набора шестеренок планетарной передачи. Название «планетарная передача» означает, что меньшие шестеренки вращаются вокруг большей центральной шестерни. Первый набор шестеренок называется «главной передачей». Он согласует скорость двигателя и скорость езды. Другие два набора называются «входным редуктором» и «обратным редуктором». Далее следует набор муфт и рычагов, блокирующих различные части автоматической коробки, что дает возможность изменять скорость движения автомобиля или включать реверс.

Переключение передач происходит благодаря компьютеру, который включает нужные гидравлические клапаны, что приводит в движение соответствующие муфты планетарных шестеренок.

Автоматическая КПП позволяет двигателю работать в наиболее эффективном диапазоне мощности. Благодаря различным датчикам, компьютер определяет, когда необходимо включить ту или иную передачу или остановить автомобиль. Так что водителю не стоит беспокоиться об оптимальном режиме работы двигателя, а можно сосредоточиться исключительно на вождении.

Раз компьютер выбирает оптимальный режим работы мотора, и на его работу не влияет настроение или навыки водителя, то возникает закономерный вопрос: почему тогда расход топлива увеличивается? Ответ на этот вопрос кроется в гидротрансформаторе – устройстве, которое передает мощность от двигателя на автоматическую трансмиссию. В автоматической коробке передач он играет роль сцепления. Большое преимущество такой системы в плавности передачи усилия. Однако КПД гидротрансформатора значительно ниже, чем у зубчатых передач, что и вызывает дополнительный расход топлива.
