Как заменить заглушку в блоке двигателя: тонкости и нюансы

Сливаем тосол на восьмиклапаннике

ключи на 10 и на 13;
воронка со шлангом (можно сделать из пластиковой бутылки);
емкость для сбора старого хладагента (канистра, ведро);
дополнительная емкость на 2-3 литра (можно обрезанную пластиковую бутылку);
сухая тряпка.

Перед тем как слить тосол с блока ВАЗ-2110, необходимо установить автомобиль таким образом, чтобы его задняя часть была немного приподнята. Для этого машину можно поставить под горку, или заехать задними колесами на бордюр. Так охлаждающая жидкость стекать будет быстрее.

Желательно снять также минусовую клемму с АКБ, особенно, если вы имеете дело с инжекторным двигателем. Далее следуем такому алгоритму:

Откручиваем крышку расширительного бачка.
Под сливное отверстие подставляем воронку и выводим шланг через защиту двигателя в любое удобное место, куда можно поставить емкость для сбора хладагента.
Ключом на 10 аккуратно откручиваем сливную пробку и дожидаемся, пока стечет охлаждающая жидкость.
После этого подставляем дополнительную емкость под пробку радиатора.
Откручиваем пробку и сливаем остаток хладагента.
Когда вся жидкость стечет, закручиваем пробки и можем приступать к заливанию нового тосола.

Замена заглушки блока цилиндров в автомастерских города Москва

57 компании по ремонту автомобилей

- Ттс моторс
- Пятницкое шоссе, 2
- +7 (495) 24… показать все
- сайт компании
- Afto-сервисе
- ул. Поликарпова, д. 27, стр. 3
- +7 (495) 99… показать все
- сайт компании
- Tiger box
- Большая Филёвская ул., вл. 1
- +7 (915) 12… показать все
- сайт компании
- Аполло моторс
- улица улица Генерала Дорохова, дом 10Д
- +7 (495) 50… показать все
- сайт компании
- ежедневно, 10:00–21:00
- Автопилот
- Старопетровский проезд, 9А
- +7 495 129 … показать все
- сайт компании
- ежедневно, 08:00-21:00
- Лорант
- улица Кольская улица, дом 14, стр. 5
- +7 (495) 76… показать все
- сайт компании
- Лексус на сущевке
- улица Складочная улица, дом 1, стр. 9
- +7 (495) 24… показать все
- сайт компании
- ежедневно, 9:00–20:00
- Стомобил
- ул. Енисейская, домовладение 36 стр.12
- +7 (495) 20… показать все
- сайт компании
- Auto-rad
- ул. Новохохловская д. 11 стр. 2
- +7 (495) 25… показать все
- сайт компании
- Вилгуд
- Беломорская улица, 40с2
- +7 (495) 02… показать все
- сайт компании
- ежедневно, 09:00-21:00
- Бск
- Ореховый проезд, 26с1
- +7 916 300 … показать все
- сайт компании
- ежедневно, 10:00-20:00
- Лондон-авто
- улица Дмитровское шоссе, дом 9, стр. 4
- +7 (985) 45… показать все
- сайт компании

Как заменить заглушку в блоке двигателя ваз 2110 со стороны помпы

Но все жа думаю что если вогнуть её внутрь (например зубилом с молотком, стукнуть в центр заглушки).. то она изогнётся. и кроя отойдут от блока.

я б саморез ввернул и попробовал дернуть

ну согласен дернуть пару стопочек можно, а как заглушку то вытащить и причем тут саморез

Могу предположить что она с нова. там не так крепко сидит и вынуть её легко.

Этого как раз и боюсь.

И кстати, добавлю, почему то у меня первый вопрос был как вынуть старую. сейчас начал репу чесать и по поводу установки новой заглушки. Если я решу первую проблему, то как вставить то другую заглушку? Аккуратно забить?

Снимали звездочку распреда, снимали щиток. Старую заглушку аккуратно стучим зубилом в один край — второй начинает выходить. Выдергиваем плоскашами. Идем со старой в магаз и просим дать пяток, выбираем наиболее ровную и близкую по диаметру к старой. Ставим на место без перекоса — забиваем через деревянную чурку/проставку. Глубже краев блока не топить. Ни герметика, ни х/с не использвалось.

Случилось неприятное. Поездил с рыжим (ржавым) тосолом. Проржавела заглушка на блоке цилиндров, та что под кожухом ремня ГРМ находится. Потек ручьем тосол. Необходимо менять заглушку. Как вытащить старую?

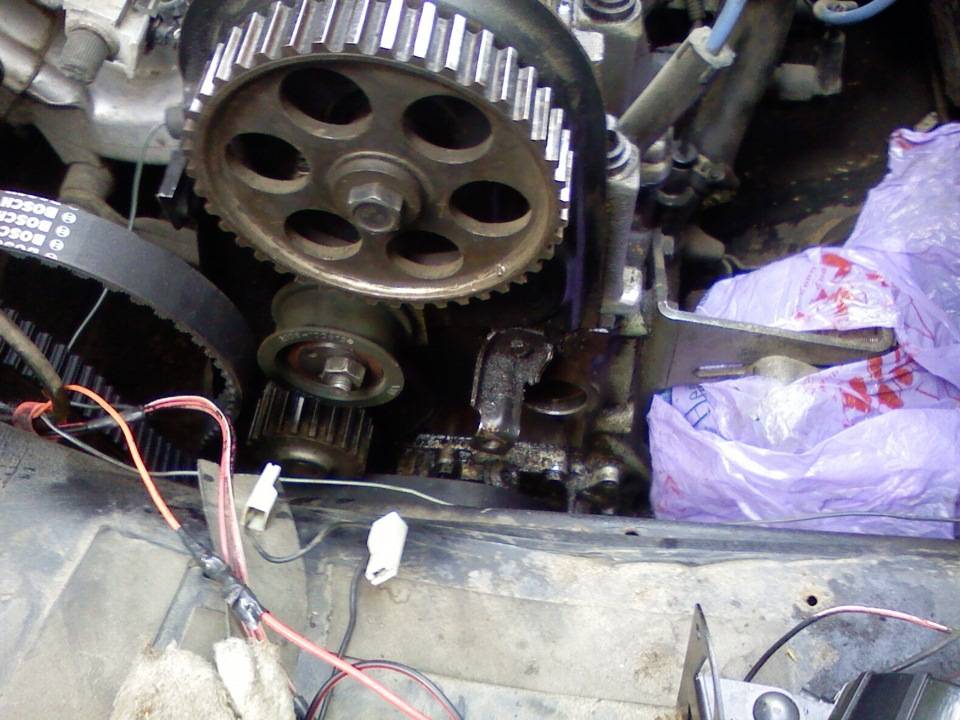

Если Вы говорите о заглушке рядом с помпой см. рис

Источник

Подготовка к замене — снятие ГБЦ

Как вы догадались из заголовка, первым этапом ремонта будет снятие головки блока цилиндров. Делается это весьма не сложно. Подробная инструкция по снятию/установке есть в статье про ремонт ГБЦ. В этой статье я приведу лишь краткое описание процесса для тех, кто это умеет делать и надо лишь напомнить порядок действий. Но освежить память не помешает никому, поэтому все таки советую прочесть статью про ремонт головки. Первое — сливаем охлаждающую жидкость. Как это сделать правильно написано в статье про замену антифриза. Далее снимаем воздушный фильтр, его кожух, все провода и шланги. Затем откручиваем клапанную крышку, совмещаем метки, ослабляем натяжитель, откручиваем звездочку и снимаем ее. После этого откручиваем гайки распредвала, вытаскиваем

Далее снимаем рокеры (важно не перепутать и поставить все на свои места при сборке). Не забываем открутить «штаны» выхлопной системы, патрубки на печку и все, что мешает снять головку

Далее откручиваем шестигранные болты и вынимаем ГБЦ, отчищаем от грязи и нагара. Теперь начинается самое интересное.

Прядок выполнения работ

Для того чтобы освободить доступ к заглушкам необходимо снять узлы, мешающие произвести их замену.

Как сделать доступной зону замены заглушек

Отсоединяется от выпускного коллектора труба глушителя;
Снимается кронштейн, на котором крепится труба насоса для подвода охлаждающей жидкости;
От карбюратора и крышки головки блока двигателя отсоединяются шланги, посредством которых обеспечивается вентиляция системы. Карбюратор необходимо закрыть специальной крышкой.

Отсоединение шлангов от воздушного фильтра

Снимается воздушный фильтр.
От карбюратора, датчика-распределителя зажигания, свечей и других датчиков отключаются провода.
Снимается датчик распределяющий зажигание.

Отсоединяются шланги:

от топливного насоса – шланг подающий топливо;
от карбюратора – шланг, через который сливается топливо;
от отводящего патрубка, установленного на рубашке охлаждения двигателя;
от вакуумного усилителя тормозов.

От двигателя отсоединяются тросы привода воздушной и дроссельной заслонок карбюратора.
Снимаются защитная крышка зубчатого ремня. Откручивается гайка, которая крепит натяжной ролик, снимаются ролик вместе с дистанционным кольцом и осью, а затем со шкива распредвала снимается ремень.

Детали привода распределительного вала.Позиции: 8 – защитная крышка; 6 – натяжной ролик; 2 – ремень.

Откручивается болт и вынимается шкив со шпонкой.
Выкручиваются болты, и снимается головка блока двигателя.
С помощью зубила или бородка в одной руке и молотка в другой, аккуратным постукиванием по краю заглушки, она проворачивается в блоке цилиндров двигателя.

Замена заглушек

Проворачивание заглушки отверткой

Затем пассатижами деталь поддевается и вытаскивается из гнезда. Если заглушка сильно проржавела и ее провернуть нет возможности, тогда в ней высверливается отверстие, вворачивается в него вороток и заглушка удаляется.

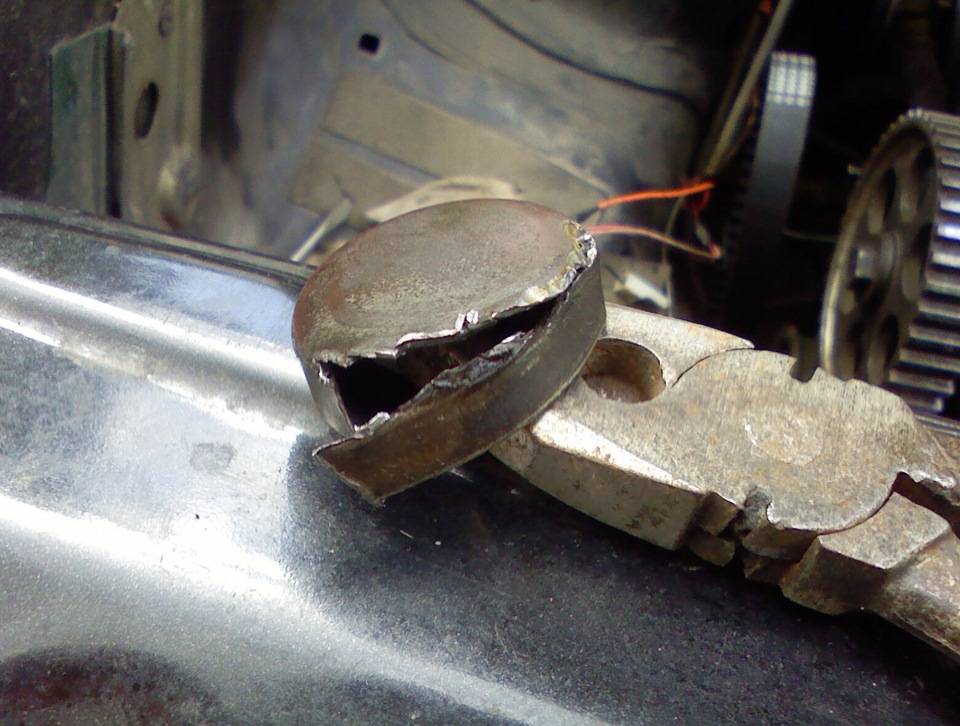

Сильно изношенная заглушка

В случае если заглушка упала вовнутрь, вытащить ее можно с помощью магнитной указки. После того как деталь подтянута к отверстию она вытаскивается пассатижами.

Как заменить заглушку

Используйте держатель нужного размера, чтобы установить чашеобразную заглушку.

Смажьте заглушку и отверстие герметиком.

Вставьте куполообразную заглушку куполом наружу. Убедитесь, что она не перекосилась. Стукните по центру заглушки бойком, чтобы она расширилась. Заглушка должна прочно стоять в отверстии.

Используйте боек, чтобы установить куполообразную заглушку.

Для установки чашеобразной заглушки найдите держатель, который плотно входит в чашу. Подведите заглушку под прямым углом к отверстию, а затем ударьте по держателю мягким молотком.

Следите за тем, чтобы заглушка не изгибалась и помните, что ее края должны немного выступать за отверстие. Так вам будет легче извлечь заглушку, если это потребуется.

В некоторых старых двигателях серии BL заглушки в базовой плите двигателя устанавливаются с помощью болта.

В некоторых конструкциях размахнуться молотком для установки заглушки попросту негде. Например, в двигателях типа Leyland B куполообразные заглушки, скрытые базовой плитой, находятся прямо напротив перегородки, однако в базовой плите есть специальные отверстия.

Вставьте новую заглушку, просуньте в отверстие болт длиной 50 мм, наденьте на него гайку и немного закрутите, чтобы прижать заглушку к пазу.

Этот способ также используется для других проблемных мест.

Заглушка ГБЦ предназначается для того, чтобы предотвращать вытекание жидкости из соответствующего технологического узла. Она непосредственно не участвует в функционировании ДВС.

Как заменить заглушки двигателя | 17koles.ru

Заглушки — это пробки, расширяющиеся ударом бойка после установки в отверстие. Возможно, эта информация пригодится вам при покупке.

Как найти заглушки

Две чашеобразные заглушки находятся в блоке двигателя, под точками крепления коллектора.

Заглушки находятся в различных местах блока цилиндров и головки блока цилиндров.

Они закрывают отверстия, образовавшиеся в процессе отлива этих деталей.

Заглушка — это слабое место, которое при перегреве или заморозке может быть повреждено под давлением расширившейся охлаждающей жидкости. Если бы не было заглушек, в такие моменты трескался бы корпус двигателя.

Типы заглушек

Куполообразные заглушки вставляются до упора в буртик. Чашеобразные заглушки утапливаются внутрь так, чтобы закраина немного выходила за пределы углубления.

В большинстве случаев заглушки находятся: на боковой поверхности блока, под коллектором; внутри картера сцепления или над ним, в непосредственной близости от поперечной перегородкой; в верхней части головки блока цилиндров, под верхним распределительным валом.

Иногда заглушки полностью вылетают, что приводит к внезапной потере охлаждающей жидкости. Кроме того, жидкость может понемногу подтекать через заржавевшие края. Небольшие протечки оставляют следы на блоке. Осмотрите блок, чтобы найти их.

Некоторые заглушки скрыты от невооруженного взгляда. Используйте зеркало, чтобы заглянуть в труднодоступные места — например, за блок. Помните, что заглушки бывают разного размера, и перед покупкой измерьте нужные отверстия.

Не исключено, что для получения доступа к заглушкам придется снять карбюратор.

В некоторых случаях для того, чтобы сменить заглушки со стороны перегородки, необходимо снять весь двигатель. Эту процедуру лучше поручить специалистам.

Не пытайтесь проделать дыру в перегородке. Это несущая конструкция, и если дыру не заварить, гарантия автомобиля может быть аннулирована. Простая заклепка вряд ли удовлетворит страховую компанию.

Отключите аккумулятор и слейте жидкость из блока цилиндров. Если вы планируете использовать жидкость повторно, соберите ее в чистую емкость (см. раздел Как промыть радиатор двигателя).

Перед заливкой процедите жидкость через тонкую ткань. Проверьте концентрацию раствора (см. раздел Проверка и долив антифриза).

Существует два типа заглушек — чашеобразные и куполообразные. Способы установки таких заглушек различны.

Как снять заглушку

Чашеобразную заглушку можно вытащить двумя парами плоскогубцев.

Заглушки любого типа извлекаются в помощью тонкой отвертки. Пробейте лезвием центр заглушки и вытащите ее наружу.

Помните, что движение должно быть равномерным. В противном случае заглушка перекосится и застрянет.

Пробейте отверткой старую заглушку и вытащите ее наружу.

В некоторых случаях края чашеобразной заглушки довольно сильно выступают наружу, и их можно схватить двумя парами плоскогубцев. Вытягивая заглушку, прилагайте равные усилия с обеих сторон. Не пытайтесь воспользоваться отверткой как рычагом и опереть ее на блок, чтобы не повредить сам паз.

Счистите остатки старого герметика деревянным инструментом.

Как заменить заглушку

Используйте держатель нужного размера, чтобы установить чашеобразную заглушку.

Смажьте заглушку и отверстие герметиком.

Используйте боек, чтобы установить куполообразную заглушку.

В некоторых старых двигателях серии BL заглушки в базовой плите двигателя устанавливаются с помощью болта.

Этот способ также используется для других проблемных мест.

17koles.ru

Нужно еще и правильно залить

Теперь, когда вы знаете, как слить тосол с ВАЗ-2110, можно поговорить о том, как правильно залить свежий хладагент. Этот процесс намного проще предыдущего, но и здесь есть некоторые нюансы.

Главная задача, которая стоит перед владельцем автомобиля, заливающим охлаждающую жидкость в систему, — не допустить возникновение в ней воздушных пробок. Нет, они не опасны для двигателя, но крайне нежелательны, особенно в зимнее время, когда необходима работа «печки». Пробки создают препятствия для нормальной циркуляции хладагента, а кроме того, снижают его объем в системе. Вот и получается, что залили мы 6-7 литров, а «печка» не греет, как должна греть. И начинаются поиски неисправностей.

А ведь надо всего-то при заливке тосола отсоединить шланг от дроссельного узла, и заливать, пока из него не потечет хладагент. После этого шланг надеваем на штуцер, продолжаем заливать жидкость до уровня. Когда он будет достигнут, не закрывая пробку расширительного бачка, запускаем двигатель, ждем, пока он нагреется до рабочей температуры, и «прокачиваем» шланги, идущие к радиатору охлаждения, периодически сжимая их руками. Воздух, если он есть, обязательно выйдет. Вам останется только долить жидкость до уровня.

Часто бывает, когда на автомобиле ездят более 80-100 тысяч километров и, при этом, не разу не производили замену антифриза / тосола. Каждый владелец автомобиля ВАЗ 2110 должен знать, что выполнять замену охлаждающей жидкости нужно каждый 45 тысяч километров или через каждые два года, смотря что наступит ранее.

Если не менять охлаждающую жидкость своевременно, то в каналах блока и ГБЦ может раньше времени появиться коррозия и ресурс двигателя, разумеется, сократится. Особенно это касается головки блока цилиндров. Мне довольно часто приходилось разбирать моторы, и смотреть на съеденные коррозией каналы охлаждения в ГБЦ. После такой картины становится страшно за свою машину и уже точно не будешь забывать менять тосол вовремя.

Нам понадобится:

— головка на 10 и 13; — трещотка; — отвертка крестовая; — ключи на 13 и 17 (при условии, что у вас 2111-двигатель и придется снимать модуль зажигания).

Напомним, что в предыдущей статье мы рассматривали одну из самых важных процедур в автомобиле — это регулярная своими руками. Наша редакция советует выполнять замену каждые 7-8 тысяч километров, а не 15.000 км — как рекомендует завод изготовитель.

Выше уже сказал, но лучше еще раз повторюсь. Если у вас двигатель 2110-2112, то пробка для слива тосола, которая находится в блоке, свободна и ее можно без всяких проблем. Если же модель мотора 2111, то там установлен модуль зажигания, соответственно его придется сначала снять. Вот его местонахождение (ниже 4-го цилиндра).

После того, как он снят и отведен в сторону, во избежание залития антифризом, можно приступать к дальнейшей работе. Откручиваем переднюю часть защиты картера двигателя, чтобы можно было подставить емкость под сливное отверстие радиатора.

Теперь откручиваем пробку расширительного бачка, далее пробку в блоке двигателя и радиаторе, разумеется, что предварительно нужно подставить под каждое сливное отверстие емкость нужного объема.

Вот пробка в блоке после откручивания.

А вот на радиаторе.

Стоит отметить, что во время слива охлаждающей жидкости на ВАЗ 2110, автомобиль должен находиться на ровной плоской поверхности. После того, как весь тосол стечет, можно закручивать на место пробку в блок цилиндров и радиатор. Далее можно приступать к замене ОЖ. Чтобы избежать возникновения воздушной пробки в системе охлаждения, предварительно отсоедините шланг подачи жидкости к дроссельному узлу, который показан на фотографии ниже.

И заливая антифриз в расширительный бачок, нужно лить до тех пор, пока он не польется из этого отсоединенного шланга. Затем одеваем его на вывод и закручиваем хомут. Далее доливаем до необходимого уровня, и закручиваем пробку бачка.

Заводим двигатель и даем ему нагреться до тех пор, пока не сработает вентилятор охлаждения радиатора. Ждем, когда машина полностью остывает (на утро после замены) и смотрим на уровень жидкости в расширителе.

Если он ниже нормы, то необходимо долить необходимое количество. Замена тосола / антифриза на ВАЗ 2110 своими руками успешно завершена, время на работу ушло всего 1,5 часа.

Автомобилистам часто приходится сталкиваться с проблемой, когда из системы охлаждения вытекает жидкость. Причиной могут быть пришедшие в негодность заглушки, блока цилиндров двигателя автомашины. Обычно это появление дыр от ржавчины. Устранение проблемы не предоставляет особого труда – достаточно их удалить и заменить новыми.

Как часто нужно выполнять замену?

Замена масла в АКПП Дастер должна выполняться в срок — при пробеге в 80-100 тыс. км. Однако на практике владельцы Duster обращаются за заменой ещё раньше — из-за низкого качества используемой технической жидкости или суровых условий эксплуатации машины. Первыми сигналами того, что ATF испортилась, являются запах гари и сильное загрязнение смазки.

Тяжёлые условия эксплуатации — это:

агрессивная манера вождения;
частое передвижение по городу в режиме «старт-стоп»;
езда по бездорожью;
буксировка другого авто;
работа машины в сильную жару или холод;
перевозка тяжёлых грузов.

Данные факторы не только снижают ресурс коробки передач, но и отрицательно сказываются на качестве смазки.

Ваз 2110: замена глушителя своими руками – инструкция | MasteraVAZa

Выхлопная система ВАЗ 2110

Замена глушителя для ваз 2110 либо его частей не является работой, которую необходимо выполнять систематически. Менять части выхлопной системы приходится не часто, в случаях, когда глушитель начинает шуметь, прогорают его элементы, либо в случае обрыва соединительных труб. Поменять любую деталь глушителя вы можете своими руками.Система выхлопа ВАЗ 2110, состоит из – приемной трубы (другое название штаны), нейтрализатора, резонатора (дополнительный глушитель), и основного глушителя.

Как заменить глушитель на ваз 2110

Меняем глушитель ваз 2110, замена производится на смотровой яме:

Глушитель соединяется с резонатором через уплотнительное кольцо, которое установлено в развальцовки труб и обжато хомутом, складывающимся из двух половин
Снимаем хомут, затем кольцо, оно графитовое и не прилипает к металлу.

Крепление глушителя к резонатору

Снимаем старый глушитель
Проверяем состояние резинок его подвески, находящихся по сторонам от корпуса глушителя. Если на них есть трещины, либо они растянуты, то следует их заменить

Резинка подвески глушителя ваз 2110

Устанавливаем новый глушитель, сначала на резинки, потом вставляем графитовое кольцо (желательно новое) между развальцовками и обжимаем хомутом.

Вот мы и заменили глушитель на ваз 2110, замена резонатора – следующий этап.

Замена резонатора

Резонатор ваз 2110

Резонатор прикреплен к глушителю при помощи обжимного хомута с уплотнительным кольцом;
К нейтрализатору он прикреплен посредством плавающего фланца (двумя болтами) и развальцовки;
На встречной части нейтрализатора располагается “кулак”;
Часто открутить болты крепления кулака проблематично, их просто срезают болгаркой и заменяют новыми;
Если вдруг инструмента у вас под рукой нет, зачищаем места крепления болтов и обрабатываем их “жидким ключом” (WD-40 или его аналогом);
Откручиваем болты, снимаем хомут глушителя;
Вынимаем резонатор из резинок подвески, резинки меняем при необходимости;
Затем цепляем на резинки новый резонатор и присоединяем его к глушителю так, чтобы труба, идущая от резонатора к глушителю, располагалась параллельно земле;
Когда на кулаке нейтрализатора есть выработка либо на нем имеются заусенцы, борозды или ржавчина, требуется смазать соединение специальным высокотемпературным герметиком;
При помощи новых болтов с гайками, стягиваем фланцы катализатора и резонатора;
Нейтрализатор крепится к резонатору посредством фланцевого соединения (два болта), к приемной трубе (штанам) посредством подпружиненного соединения и пары развальцовок, промеж которыми располагается графитовое либо металлоасбестовое кольцо.

Как снять заглушку

Чашеобразную заглушку можно вытащить двумя парами плоскогубцев.

Помните, что движение должно быть равномерным. В противном случае заглушка перекосится и застрянет.

Пробейте отверткой старую заглушку и вытащите ее наружу.

Счистите остатки старого герметика деревянным инструментом.

Замена поврежденной пробки

Для замены деформированной заглушки понадобятся следующие инструменты:

молоток;
тонкое зубило или отвертка;
новые заглушки;
герметик;
наждачная бумага;
пассатижи;
оправка.

Чтобы извлечь поврежденную заглушку необходимо отверткой или тонким зубилом пробить или провернуть поврежденную деталь примерно на 90 градусов. Пробитую пробку нужно достать с посадочного места. В случае поворота заглушки необходимо достать эту деталь используя пассатижи. Если пробка приржавела, и мы не можем ее вытащить, нам поможет дрель и вороток. В заглушке высверливается отверстие и воротком удаляется старая деталь.

После удаления поврежденной пробки необходимо очистить посадочное место. С помощью наждачной бумаги хорошо очищаем место установки новой заглушки. Потом берем герметик и промазываем гнездо пробки

Перед установкой новой детали следует обратить внимание, что она не должна быть ровной, а иметь выпуклую форму. Это обусловлено тем, что при установке пробка запрессовывается

Устанавливаем новую заглушку в посадочное место и с помощью молотка и оправки (либо стержня) запрессовываем новую деталь в гнездо. Процесс запрессовки происходит путем выравнивания пробки. Заливаем охлаждающую жидкость. Проверяем отсутствие течи системы охлаждения через новую пробку.

Итак, делаем выводы: то, что обычно называют заглушкой блока цилиндров, правильно называется пробкой. Она играет роль предохранителя, в случае замерзания охлаждающей жидкости. Обычно находится на правой стороне блока цилиндров. При необходимости её можно заменить самостоятельно.

Заглушки на двигатель фактически представляют собой пробки, которые плотно посажены в технологические отверстия в блоке и в нормальных условиях обеспечивают системе охлаждения должную герметичность. Однако если охлаждающая жидкость или вода внутри БЦ замерзнет, тогда увеличившееся давление выдавливает заглушки из блока цилиндров, сохраняя сам блок в целостности после размораживания.

Также в процессе эксплуатации ТС нередко возникает ситуация, когда охлаждающая жидкость течет через заглушки. Нередко можно обнаружить, что заглушки блока проржавели, то есть произошло их разрушение по причине коррозии. В том или ином случае указанные элементы нужно заменить. Далее мы рассмотрим, как поменять заглушки блока двигателя.
