Как правильно заглушить клапан егр на дизеле

Заглушить клапан ЕГР или просто его отключить?

Продолжаем серию коротеньких статей «А что если. «

На сейчас раз постараемся осветить один из самых часто задаваемых вопросов по системе рециркуляции отработанных газов: «Надо ли физически глушить ЕГР?» или «Можно установить заглушку, но программно ничего не отключать?»

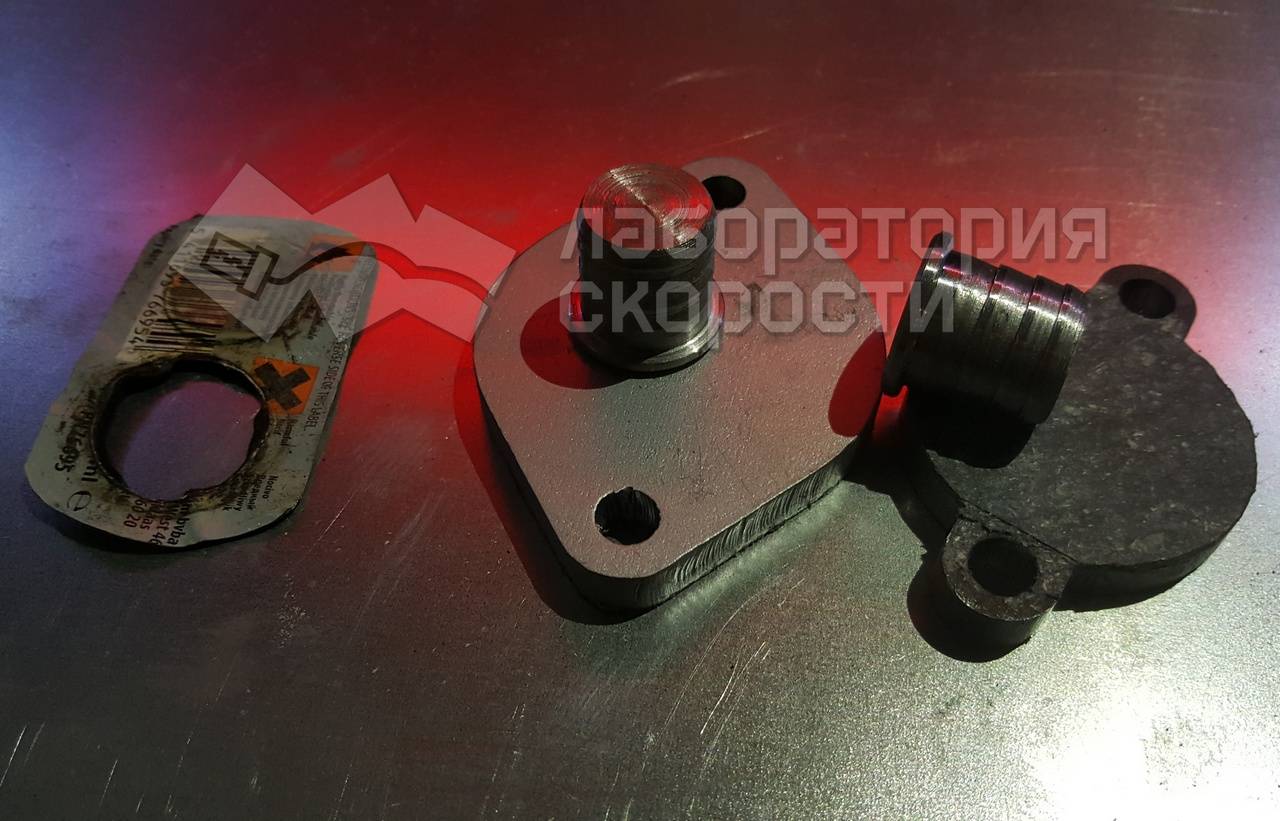

С широким развитием чип-тюнинга у автовладельцев часто на слуху фраза «заглушить ЕГР». И у большинства формируется ошибочное мнение, что физическая заглушка решает все проблемы. К сожалению, это не так!

Современные системы рециркуляции ОГ осуществляют контроль не только электрической цепи и положения клапана (заслонки), но и объём газов, который проходит через него. Таким образом, установив заглушку, первые проверки системы выдадут слишком низкую проходную способность системы и «чека» с аварийным режимом работы двигателя не избежать. На фото слева — попытка владельца авто заглушить ЕГР. Та прокладка была сделана из тонкого металла и прогорела. Справа — правильные заглушки

Более старые варианты ЕГР не предусматривали контроль потока. В основном это не электромеханические системы, а системы, состоящие из пары: вакуумной «лягушки» и электромеханического клапана

Опять же ошибочно можно решить, что заглушка решает проблемы «залипшего» EGR. На самом деле решается только одна из трёх задач удаления ЕГР — обеспечение герметичности между впускным(и) и выпускным(и) коллектором(и). На равне с этой задачей должны так же решаться следующие: полное отключение контроля и управления системы, а так же настройка под чистый воздух

То есть, если взять идеальный вариант, при котором никаких поломок больше не будет, заглушив ЕГР вы получим «кривую» топливную смесь. Дело в том, что по существующей программе ЭБУ будет осуществлять впрыск топлива, исходя из того количества чистого воздуха, которое должно быть при исправно функционирующей системе рециркуляции ОГ. Простыми словами — получим бедную смесь

Если рассматривать обратную систуацию и отвечать на вопрос «достаточно ли просто программно отключить?», то необходимо рассмотреть 2 ситуации. В первой из них клапан (заслонка) ЕГР способны в нулевом (закрытом) положении герметично перекрывать ОГ. В этом случае достаточно программной части — сам клапан (заслонка) будут служить заглушкой

Во втором же случае, когда проблема «запущена» и нагар уже настолько велик (или имеет место механическая поломка с заклинившим в открытом положении), что система не герметична, необходимо в обязательном порядке ставить заглушку!

Так же очень часто можно встретить проблему с прогоревшим теплообменником (самым ярким представителем можно выделить мотор 3-х литровый дизельный M57/N57 мотор от BMW). В этом случае осуществляет полный демонтаж системы ОГ с глушение каналов ОГ и антифриза их охлаждающих

На самом деле, есть ещё такие моторы, где система рециркуляции ОГ принимает участие в других процессах, нежели просто повышением экологического класса. Крайне редко, но производители на ЕГР возлагают функции сброса избыточного давления из системы наддува (вариант, когда на турбо нет соответствующего клапана). В этом случае осуществляется только(!) программное отключение ЕГР без физического глушения канала связки «впускной-выпускной коллектора»

Если обобщить, то не существует единого решения для всех типов двигателей. Специалисты компании «Лаборатория Скорости» отдельно рассматривают каждый мотор, уже имея готовые решения как по программной , так и по физической части

Не стоит доверять свой мотор дилетантам, делающим «всё по 10 рублей», которые будут ставить на нём эксперименты!

Подробно о работе системы можно читать в статье: » Удаление/отключение ЕГР «

Даем гарантию годовалую на произведённые работы. В гарантийный период, в случае необходимости, наши специалисты бесплатно производят установку заводских настроек и обратный откат на чип!

Мы работаем с 2003 года с ведущими европейскими и отечественными производителями программного обеспечения, а так же самостоятельно занимаемся инжинирингом!

Эксплуатация

Производимые настройки не приводят к изменению эксплуатации автомобиля, требования к прохождению ТО не изменяются и при одинаковом стиле вождения не изменяется расход топлива

А так же можно посмотреть наш видеоролик:

Источник

Как устроена система ЕГР и причина поломок:

Если вы не приняли решение заглушить систему, то неисправности могут быть в следующих элементах:

1. Главная составляющая — клапан ЕГР. Он перепускает газы из впускного в выпускной коллектор. Этот клапан постоянно взаимодействует с раскалённой средой, и это наиболее уязвимая часть всей системы. Главная неисправность – разгерметизация клапана. Система может работать как под управлением электрики (в основном автомобили GM) так и пневматики (большинство марок машин).

В том случае, когда клапан открывается при помощи электрики, то это происходит в результате показаний специального датчика, передающего сигнал непосредственно на двигатель. Следующий способ, который отвечает за работу клапана — электропневматический.

1. Соленоид ЕГР. Он находится в системе, где управление клапаном происходит при помощи пневматики. Главная неисправность остаётся такой же – разгерметизация.
2. Датчик положения открытия клапана ЕГР. Иногда происходит так, что они выходят из строя, но в этом случае только загорается лампа на панели приборов, сигнализирующая о неисправной работе двигателя. Других последствий нет.

Различные системы могут иметь разный набор составляющих элементов, но основной это клапан ЕГР. Давайте посмотрим, как все эти поломки могут сказаться на работе двигателя автомобиля.

Выше было сказано, что главная неисправность это разгерметизация, в результате чего происходит неконтролируемый подсос воздушных масс во впускной коллектор.

Как следствие, это может привести к тому, что:

• Двигатель с расходомером воздуха – топливо становится беднее, из-за присутствия дополнительного кислорода.
• Двигатель с датчиком давления – топливо будет дополнительно обогащено из-за того что увеличиться давление во впускном коллекторе.
• Те двигатели, которые используют оба этих способа по контролю за уровнем кислорода, будут иметь резкое обогащение топливной смеси на холостых оборотах и обеднение при других режимах работы двигателя.

Во всех случаях, когда уровень кислорода становится меньше в воздухе, который поступает в двигатель, оказывается нарушено воспламенение топлива в цилиндрах двигателя. Можно сказать, что зависимость тут довольно сложная и, в виду этого, выход из строя системы ЕГР довольно сложный и на разных марках машин она может проявиться по-разному.

Теперь поговорим о том, как топливная система будет влиять на поломку клапана ЕГР, если вы не примите решение заглушить систему. У каждого блока управления существует специальное программное обеспечение, которое уравновешивает частоту холостых оборотов, и качество топлива в автомобиле. При этом уровень открытия или закрытия механизма, который регулирует холостой ход, а также длительность впрыска, имеют конкретный показатель. Когда блок управления уравновесит холостой ход на разных режимах работы, то с качеством топливной смеси он не совладает.

Это происходит от того, что когда водитель нажимает на педаль «газа», то возрастает давление в выпускном коллекторе отработанных газов, проникающих во впускной коллектор, увеличивается. Это может привести к ухудшению динамики разгона автомобиля и неустойчивой работе двигателя автомобиля. Затем картина поменяется. Когда раскалённые газы смешиваются с масляными испарениями в коллекторе, то это может привести к тому, что будет скапливаться больше нагара внутри коллектора, на впускных клапанах, загрязняются наружные части форсунок и появляется копоть на контактах свечей зажигания. Из-за этого станет более затруднительным пуск двигателя, плохая работа на холостых оборотах, будут проявляться дёрганье автомобиля и неровная работа двигателя. А если резко нажать на педаль «газа», то появятся вспышки во впускном коллекторе. Чтобы этого избежать – необходима своевременная чистка всех этих элементов, а в экстренном случае можно заглушить её.

Клапан ЕГР

Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане основана вся система. Именно клапан ЕГР является решением, которое позволяет определенной части отработавших газов попадать обратно во впускной коллектор, где они далее снова перемешиваются с очередной порцией поступившего во впуск воздуха. Чем больше кислорода оказывается в камере сгорания, тем большей выходит температура горения топливно-воздушной консистенции. Добавление части отработавших газов в состав консистенции значит принудительное уменьшение количества кислорода. Так достигается понижение температуры сгорания рабочей консистенции в камере. Наименьшее число кислорода значит наименее интенсивное сотрудничество с азотом, что и понижает в конечном итоге число оксидов азота в выхлопе. Клапан EGR дизельного либо бензинового мотора работает не идиентично, что зависит от особенностей определенного типа ДВС. Дизельный движок имеет клапан ЕГР, который бывает открытым в режиме холостого хода, ограничивая вдвое впуск свежей порции воздуха. При повышении нагрузки на ДВС EGR пропускает наименьшее число отработанных газов во впуск, а в моменты пиковых нагрузок клапан всецело закрыт. Этот клапан запирается также в режиме прогрева дизельного мотора. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на мотор низкая или средняя, тогда клапан обеспечивает всего до 10% впуска воздуха. Системы рециркуляции работают по принципу замкнутого контура, а сам клапан EGR может управляться: • электрическим контроллером; • электропневматическим способом; Для первого решения система опирается на данные, поступающие от датчика положения клапана в контроллер ДВС. Конкретно контроллер отправляет управляющий сигнал на клапан. Во 2-м случае регулировка работы клапана ЕГР случается на основании показаний от датчика давления во впускном коллекторе, датчика масштабного расхода воздуха и датчика температуры воздуха на впуске.

Встречаются конструкции двигателей, которые подразумевают улучшенное охлаждение отработавших газов в процессе работы системы рециркуляции. Клапан EGR в таких конструкциях интегрируют в систему охлаждения двигателя. Система становится более сложной, но уровень оксидов азота уменьшается еще более эффективно.

Стоит ли глушить систему рециркуляции отработавших газов?

Вы уже знаете, как работает система рециркуляции отработавших газов в автомобиле, а также можете себе представить, какую пользу она может принести автомобилю. Однако среди автомобилистов нет согласия в данном вопросе – люди разбились на два противоположных лагеря, каждый из которых уверен в своей правоте. Первый лагерь включает в себя тех людей, которые придерживаются мнения о том, что система рециркуляции действительно действует, она позволяет снизить токсичность выхлопов, повысить эффективность работы двигателя и снизить затраты на топливо. Но имеются и противники этой мысли, которые и составляют 2-ой лагерь. Они предпочитают глушить EGR при первой же возможности – делается это достаточно легко. Нужно вырезать из узкой жести прокладку, подкладываем под клапан системы, фиксируя его в одном положении. В результате он не может двигаться, и система прекращает свою работу. Многие люди говорят, что система рециркуляции только вредит автомобилям, поэтому глушение ее даст только положительные результаты. Некоторые предлагают провести эксперимент – провести пальцем по внутренней части выхлопной трубы в автомобиле, где не работает система EGR. На пальце у вас останется черный налет, основную часть которого будет составлять сажа. Именно она, по мнению таких экспертов, вместе с другими загрязнениями подается в камеру сгорания, быстро загрязняя ее и вызывая поломки двигателя. Есть и те люди, которые относятся ко второму лагерю, но не придерживаются столь радикальных взглядов. Они также считают, что систему можно спокойно заглушить, но только по той причине, что она не приносит особой пользы автомобилю, но при этом при функционировании все же требует чистки и ремонта. Поэтому они предпочитают глушить систему, чтобы не выдавать лишние деньги на этот самый ремонт.

Типы конструкций EGR

Хотя принцип работы всех систем одинаков, их конструктивное исполнение отличается большим разнообразием. В любой системе EGR главной деталью является клапан. Отличия состоят в способе управления его работой и, соответственно, составе элементов. Впервые EGR появились на американских автомобилях еще в начале 70-х годов прошлого века. Они были пневмомеханическими, то есть управлялись только разряжением впускного коллектора. Как и любая механическая система, она не отличалась высокой точностью работы. С внедрением электронных систем управления двигателем EGR стали электропневматическими (Euro-2 и -3), а в дальнейшем появились и полностью электронные (Euro-4 и -5).

Клапан EGR может устанавливаться на впускном коллекторе, во всасывающем тракте, или непосредственно на блок дроссельных заслонок. Так как в дизельных двигателях система EGR перепускает большее количество отработанных газов, то и клапаны в таких системах имеют перепускное отверстие большего диаметра по сравнению с бензиновыми. В некоторых дизелях, особенно турбированных, давление на впуске может превышать давление на выпуске, что делает невозможным рециркуляцию выхлопных газов. В таких случаях для создания необходимого пониженного давления во впускной трубопровод устанавливаются регулирующие (вихревые) заслонки.

В пневмомеханических системах клапан удерживается в закрытом состоянии пружиной. При подаче разрежения в вакуумную полость мембрана преодолевает сопротивление пружины и открывает клапан. Выхлопные газы по каналу проходят в задроссельную зону впускного коллектора. Патрубок клапана EGR подключается к впускному коллектору в области дроссельной заслонки. На холостых оборотах и при торможении дроссельная заслонка закрыта, разрежение над заслонкой практически отсутствует, клапан EGR закрыт. При средних нагрузках двигателя дроссельная заслонка приоткрыта, и так как под ней возникает разрежение, то клапан EGR открывается. При полной мощности дроссельная заслонка открыта, разрежение в области дроссельной заслонки слабое, клапан EGR будет закрыт.

EGR с MAP датчикомEGR с DPFE датчикомEGR с датчиком положения клапанаЭлектропневматическая EGREGR с датчиком температуры выхлопных газов

В электропневматических системах EGR работой клапана управляет контроллер двигателя на основании показаний датчиков. В зависимости от того, какой датчик является основным, различают четыре типа систем:

• с датчиком противодавления выхлопных газов;
• с датчиком температуры выхлопных газов;
• с датчиком положения клапана EGR;
• с датчиком давления на впуске МАР (либо датчиком массового расхода воздуха МАF) вместе с датчиком кислорода (лямбда – зондом).

Кроме того, используются и другие датчики системы управления двигателем, например: датчик положения дроссельной заслонки, температуры охлаждающей жидкости и др. На разных двигателях состав датчиков может меняться. ЭБУ в нужные моменты подает управляющие сигналы на электроклапан, который подключает или отключает источник разрежения к пневмоклапану EGR, Электроклапан имеет только два положения: открыт и закрыт. В более совершенных системах используется электропневматический преобразователь, который обеспечивает плавное регулирование степени рециркуляции. Для создания разряжения в некоторых конструкциях EGR может использоваться вакуумный насос.

В электронных системах EGR управление клапаном осуществляет непосредственно блок управления двигателем без использования вакуума. Существует две основные конструкции цифровых клапанов EGR: с тремя или двумя разновеликими отверстиями. Отверстия закрываются соленоидами в разных комбинациях. При трех отверстиях можно получить 7 различных уровней рециркуляции, при двух отверстиях – три уровня. Еще более совершенным является клапан, степень открытия которого определяет ЭБУ через шаговый электродвигатель. Таким образом, получается плавное регулирование потока выхлопных газов.

На некоторых двигателях в системе EGR применяется дополнительное охлаждение газов. Для этого клапан рециркуляции включается в штатную систему охлаждения. Такая мера позволяет еще больше снизить выброс оксидов азота.

Системы рециркуляции дизельных двигателей

Для обеспечения соответствия дизельных двигателей нормам Евро 4 их оборудуют клапанами EГР высокого давления. Согласно международным нормам допустимое количество азотных оксидов в отработавших газах должно составлять не выше 0,25 г/км.

Похожие сообщения

В чем заключается отличие двухтактного двигателя от…

Как выбрать автомобильный компрессор для подкачки шин

Что лучше, шипованная или нешипованная зимняя резина? Что…

Принцип работы системы рециркуляции состоит в отборе отработавших газов перед входом в турбину, перенаправляя их в специальный канал, ведущий к впускному коллектору.

Система рециркуляции состоит из следующих элементов:

Клапан ЕГР.
Электрический или пневматический привод.
Патрубки, служащие для транспортировки газов.

Из выпускной системы клапан EGR забирает часть отработавших газов и направляет их на впускной коллектор.

Для работы клапана пневматического вида создается разрежение в районе впускного коллектора бензинового силового агрегата. В дизелях разрежение воздуха происходит благодаря работе вакуумного насоса. Вследствие образовавшегося вакуума происходит срабатывание клапана рециркуляции.

Интенсивность рециркуляции зависит от режима работы двигателя, от перепада давления на впускном и выпускном коллекторах. Впускная система управляет давлением при помощи изменения положения дроссельной заслонки. При низком давлении на впуске заслонка дросселя находится в закрытом положении. Чем больше интенсивность рециркуляции, тем меньший поток отработавших газов, направляемых к турбокомпрессору.

Активная рециркуляция приводит к падению давления турбонаддува в дизеле, оборудованном системой EGR. При работе дизеля на холостых оборотах, при полном открытии дроссельной заслонки, до полного прогревания мотора и достижения рабочих значений температуры система EGR находится в режиме низкой активности.

Работу системы ЕГР в дизельном двигателе контролирует электронный блок управления силового агрегата. Клапан начинает свою работу при поступлении управляющего сигнала с ЭБУ, который регулирует открытие дроссельной заслонки в соответствии с показаниями датчика потенциометрического.

Основные задачи, преследуемые системой ЕГР

При использовании клапана системы часть газов, отработавших цикл, возвращается через впускной коллектор для последующего сжигания. При этом силовые агрегаты работают более мягко и плавно, в бензиновых моторах отмечается ощутимое снижение уровня детонации.

• Улучшение эксплуатационных показателей дизельных и бензиновых ДВС.
• Снижение расхода горючего.
• Уменьшение токсичности выхлопных газов.

Процесс образования вредных оксидов под воздействием высоких температур состоит из следующих этапов:

1. Активное увеличение процентного содержания азотных оксидов в топливно-воздушных смесях.
2. Взаимодействие кислорода и азота под влиянием высокой температуры.
3. Попадание воздуха в камеру сгорания вызывает активное образование окиси азота.
4. Замещение кислорода образовавшимися оксидами азота.
5. Недостаток кислорода вызывает неполное сгорание рабочей смеси.
6. Потеря мощности движка.
7. Повышение расхода дизельного топлива или бензина.
8. Возрастание токсичности газов выхлопных в ДВС.

Возврат во впускной коллектор части отработавших газов способствует заметному снижению температуры сгорания топливных смесей. С понижением температуры происходит уменьшение интенсивности возникновения азотных оксидов.

При попадании в камеру сгорания газов, прошедших полный цикл, не нарушает количественный баланс основных компонентов, участвующих в создании топливно-воздушныхсмесей, мощностные показатели силовых агрегатов не изменяются при работе в различных режимах, топливо экономится.

Для чего глушат клапан ЕГР

При длительной эксплуатации дизеля, оснащенного системой EGR, автовладельцы часто ощущают снижение мощности и появление дымления выхлопа. Любители тюнинга двигателя утверждают, что рециркуляция газов «душит» силовой агрегат, не позволяя ему проявить весь потенциал мощности. Основываясь на подобных доводах, многие водители решают заглушить систему ЕГР. Подобная процедура представляет собой отключение системы рециркуляции, что теоретически должно прибавить мощности.

Существует мнение, что быстрое образование нагара на клапане ЕГР и впуск выхлопных газов во впускной коллектор провоцируют усиленное нагарообразование и закоксовывание камеры сгорания. Неисправность системы ЕГР, связанная с выходом из строя клапана, приводит к перерасходу топлива и неустойчивой работе двигателя. В камеру сгорания попадают смолы и сажа, из-за которых дизельное масло быстро окисляется, а общий моторесурс силового агрегата снижается.

Необходимость отключения ЕГР появляется при пробеге 80-120 тыс. км, потому как наличие такого пробега обуславливает определенный износ двигателя. Выхлопные газы, перенаправленные вовнутрь, имеют высокую степень загрязнения. После их дальнейшего смешивания с картерными газами, появляется толстый слой смолистых отложений в коллекторе впуска, клапане ЕГР и клапанах головки двигателя. Забитая система вызывает появление ошибок и может спровоцировать резкий переход автомобиля в аварийный режим.

Зачем производят удаление клапана ЕГР

Срок службы оригинального клапана ЕГР ограничен. В зависимости от марки и производителя авто, его ресурс может составить до 150 тыс. км пробега. В отечественных условиях он редко «дотягивает» до 70 тыс.

Основные причины отказа водителей от EGR:

• высокая стоимость ремонта и обслуживания системы;
• агрегат сложно чистить;
• негативные последствия для двигателя при нарушении режима рециркуляции;
• двигатель может работать без этой конструкции.

Исправность механизма рециркуляции зависит от качества топлива. При эксплуатации автомобиля на плохо очищенном горючем, содержащем большой процент сернистых соединений и присадок, убирать нагар приходится 1–2 раза в год. Поэтому водители предпочитают просто избавляться от «проблемного» устройства.
