Выкручивание сломанного болта или шпильки из блока цилиндров и других элементов: решение проблемы

Как правильно высверлить сломанный болт: видео, фото

Во время ремонта иногда случается неприятность – что-нибудь ломается. Иногда поломка детали ведет к неприятности с большим устройством. Например, сломанный болт в блоке цилиндров. Сломанный болт доставляет немало неприятностей. Особенно, когда сломался в месте, где доступ ограничен.

Простой вариант

Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.

Извлечение сломанного болта

Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца

Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить

Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.

Сложный вариант

Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.

Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.

Технология извлечения болта

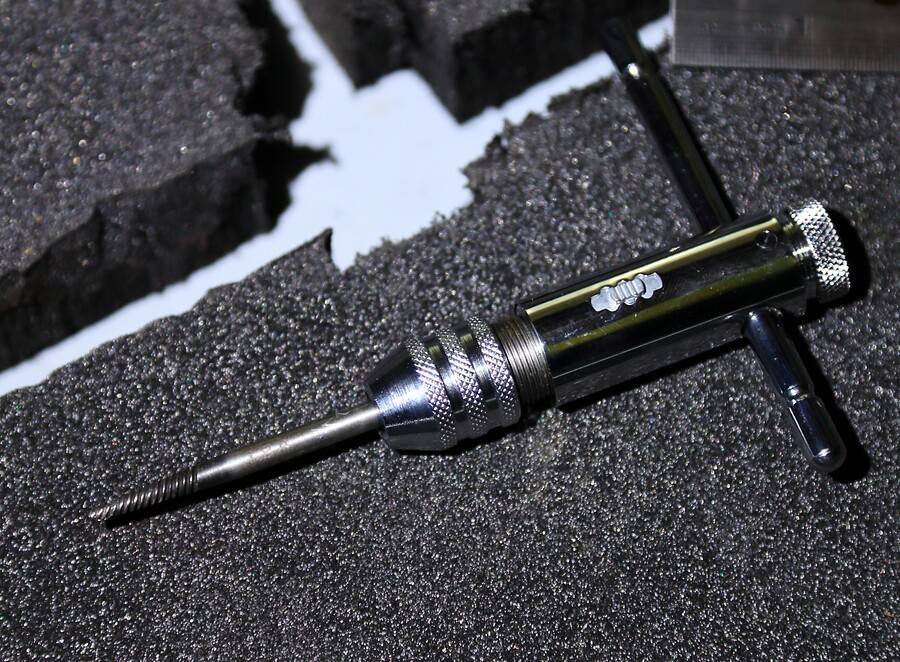

Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.

Когда ни один способ не помог, остается самый сложный вариант – высверлить. Для этого нужно несколько разного диаметра острых сверл и крепкая рука. Самое главное – поймать центр обломка. Как можно точнее намечаем керном центр, от этого зависит точность высверливания. Затем самым маленьким сверлом сверлим обломанный насквозь.

Инструмент для извлечения сломанных болтов Сверлим отломившийся болт Технология извлечения отломившегося болта

Важно сверлить ровно вдоль остатка, параллельно стенке, чтобы соблюдалась соосность отверстий с обоих сторон. Затем берем следующий диаметр сверла и так далее, пока дойдем до стенки отверстия. Если чуть промахнулись с центром отверстия – бывает

Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу

Если чуть промахнулись с центром отверстия – бывает. Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

WD-40

«Побрызгай вэдэшкой» – так ответят в любом гараже на жалобу о проблемном болте или капризной гайке. И будут абсолютно правы. Лучшего средства пока еще не придумали. Точный ее рецепт остается тайной, но доподлинно известно, что жидкость на 50 % состоит из уайт-спирита. Чтобы открутить закисший крепеж, предварительно нужно открыть доступ к резьбе, обработав место вокруг болта или гайки металлической щеткой, а после – обильно залить крепеж «волшебной» жидкостью, распылив ее из баллончика. Через 15-20 минут можно уже пробовать откручивать. Это средство действительно эффективно и почти всегда помогает.

Способ 3 – наваривание гайки или головки

Со сваркой конечно дружат не все, но можно попросить знакомого. Суть метода заключается в наваривании на проблемный болт гайки и дальнейшее его выкручивание.

Но, в большинстве случаев эту гайку тоже срывает, поэтому многие спецы рекомендуют наварить вместо нее головку, желательно уже сломанную, чтобы было не так жалко.

Плюсы данного способа:

1. Головка находится выше и в нее можно вставить ключ с большим рычагом;
2. Ее удобней обваривать, площадь обварки будет больше, а значит головка будет держаться крепче.

Идеальный вариант, это использование полуавтомата, для обычного инвертера берется электрод 2 мм.

Сейчас читают

Что будет если перелить масло в двигатель

1.1k

Как правильно проверить уровень масла в двигателе

11.4k

После обварки подождите пока остынет металл. Затем вставляете в головку ключ с большим рычагом и начинайте выкручивать болт.

Как вытащить сломанный болт: пошаговая инструкция

Сложнее всего извлекать обломок болта, который имеет неплоскую поверхность – в процессе засверливания сверло может просто соскользнуть, и деталь будет повреждена, а извлечение болта усложнится.

Так выглядит обломок болта в детали

Чтобы было проще, стоит еще раз впрыснуть смазывающую жидкость, а затем использовать подходящую по резьбе направляющую втулку. Ее нужно ввернуть в отверстие до упора, а затем затянуть контргайкой.

Подобранная втулка

Сверлом нужно сделать небольшое отверстие в обломке под экстрактор. Рекомендуется смазать конец сверла смазкой.

Делаем отверстие смазанным сверлом

Если все в порядке, можно продолжать сверлить – резьбу вы не повредите, поскольку углубление уже создано. Только насквозь обломок сверлить нельзя – вы можете повредить деталь, особенно, если она из мягкого металла.

Следующий шаг – вбивание в отверстие подходящего по размеру винтового экстрактора. Убедитесь, что он плотно зафиксирован и не выскальзывает. Если это так, можно начать аккуратно и медленно выворачивать экстрактор вместе с обломком.

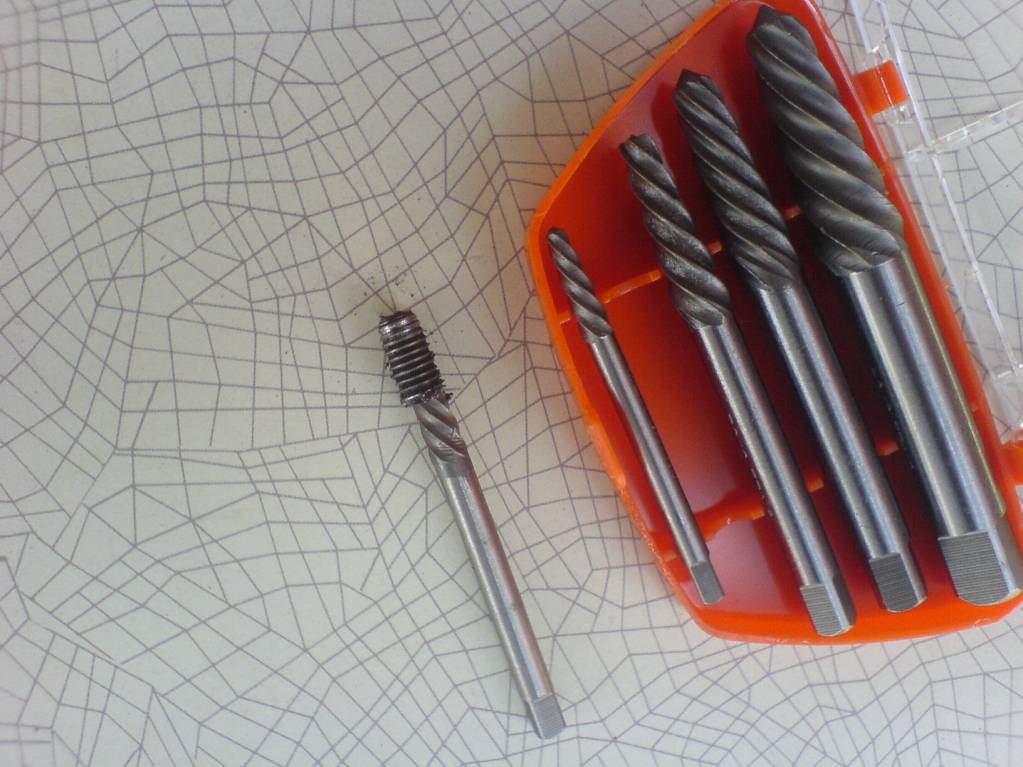

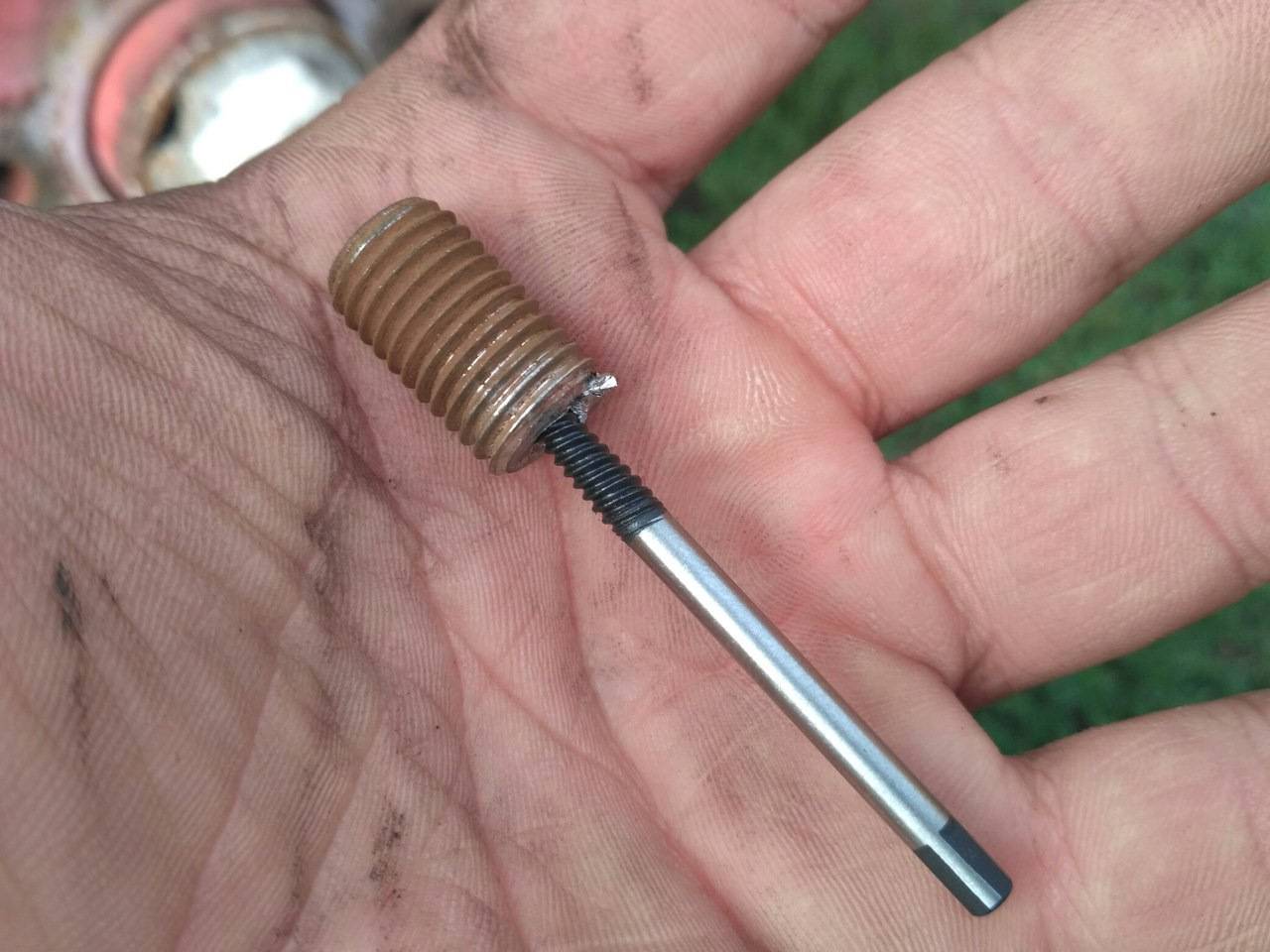

Винтовой экстракторВыворачиваем обломок

Обломанный болт извлечен, осталось лишь проверить, в целости ли резьба – для этого нужно ввернуть в отверстие новый болт. Чтобы это было сделать проще, можно смазать резьбу смазкой.

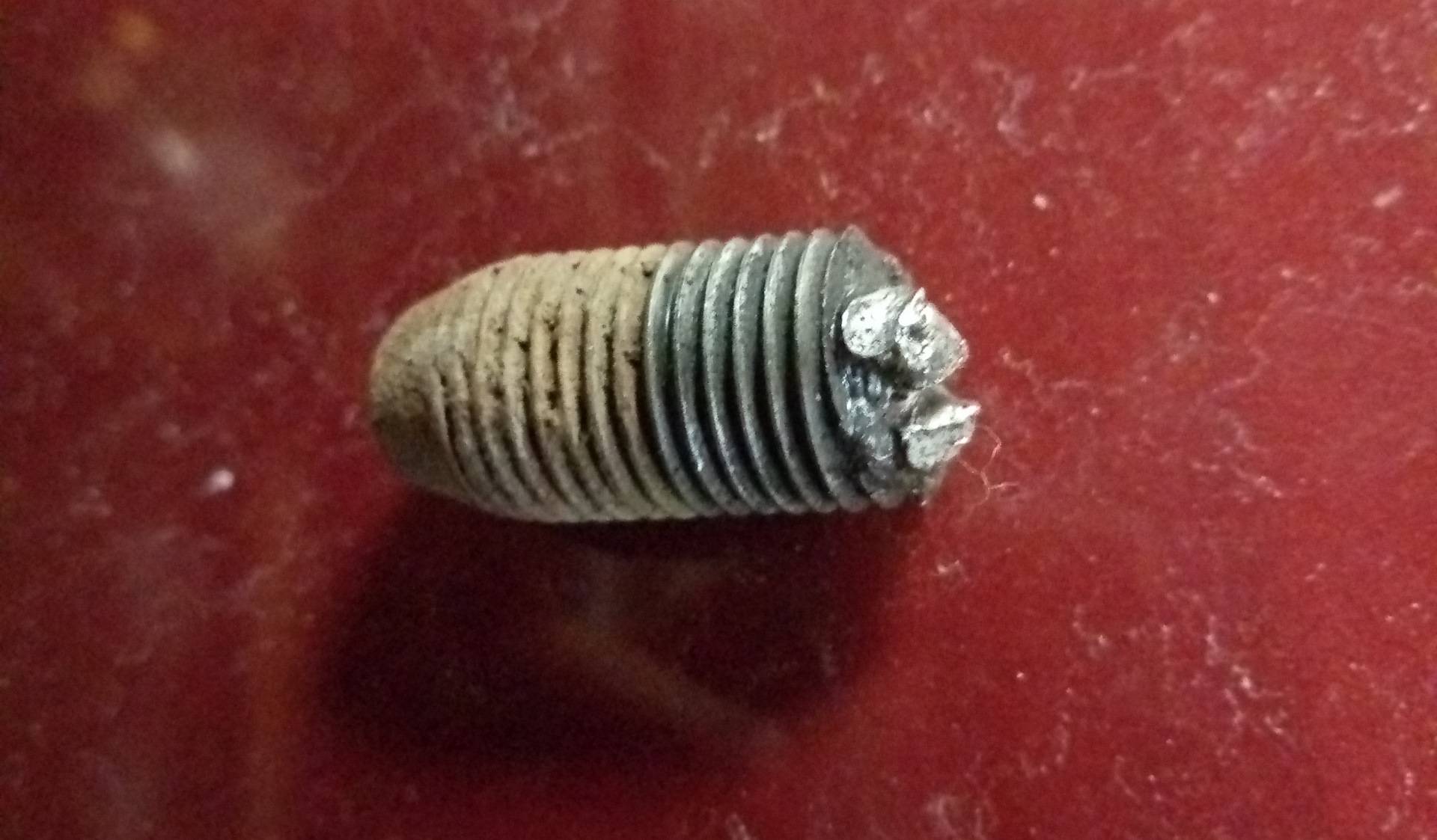

Извлеченный обломок болта. Как видно, резьба у него осталась целой благодаря аккуратным действиям. Деталь не повреждена

В процессе извлечения болта вы будете использовать химические средства, возможно, нагревать деталь в месте отверстия, применять ударные инструменты и сверлить, поэтому важно позаботиться об индивидуальной защите: лучше надеть перчатки, одежду с длинными рукавами, очки, а также при возможности и респиратор, чтобы защитить дыхательные пути. Такой способ поможет извлечь обломанный болт даже из глубокого отверстия, если делать все правильно и соблюдать технику безопасности

Есть и другие методы, но за их эффективность ручаться не приходится, тогда как описанный выше способ всегда работает безотказно

Такой способ поможет извлечь обломанный болт даже из глубокого отверстия, если делать все правильно и соблюдать технику безопасности. Есть и другие методы, но за их эффективность ручаться не приходится, тогда как описанный выше способ всегда работает безотказно.

Причина срывов граней шурупов и болтов

Причин несколько. Возникают они, обычно, в трех случаях:

1. При выборе метиза для крепления определенных частей механизма, устройства или конструкции.
2. При нарушении технологии в работе с крепежными инструментами.
3. При использовании некачественного, неисправного инструмента во время монтажа или демонтажа.

Выбор крепежных элементов (шурупов, болтов, шпилек, гаек и т.д.) нужно делать внимательно. Приобретать только качественные изделия, учитывая сферу применения и влияние внешних факторов

Важно обратить внимание на сертификаты продукции и производителей, так как сейчас много существует кустарных мастерских в подворотнях, изготавливающих метизы из обыкновенной проволоки и прутка низкого качества

От этого срок службы небольшой, покрываются коррозией наиболее уязвимые места болтов и шурупов, из-за нарушения технологического процесса уменьшается прочность металла в ответственных зонах изделий (переход от тела к шляпке, шлицы и грани на головке). Приобретая такой крепеж, заведомо возникает риск повреждения метизов инструментом при работе.

При монтаже или демонтаже какой-либо конструкции для завинчивания и отвинчивания винтов, шурупов и болтов нужно пользоваться исправным инструментом. Следить, чтобы у отверток и ключей не были «слизанные» или сколотые рабочие поверхности. Не допускать, чтобы отвертки проскакивали в гранях шляпки, ключи вокруг головки болта.

Также причинами срыва могут быть: «прикипание» из-за воздействия высоких температур, износ из-за длительных механических нагрузок, коррозия из-за долгой эксплуатации при агрессивном воздействии среды, применение не того инструмента, который нужен для отвинчивания и т.д.

Эффективные способы извлечения сломанного болта из блока двигателя

Мало того, что болты закисают, они также могут быть затянуты слишком сильно или закручены не по резьбе. На эксплуатации это может и никак не отразится, но при очередной разборке соединения выкрутить метиз будет трудно. Приходится прикладывать большие усилия. Из-за этого возникают следующие последствия:

• срывается резьба;
• крепеж трескается;
• обламывается шляпка.

По одной или нескольким причинам крепеж не получается выкрутить из посадочного места обычным способом.

Если речь идет о ГБЦ, то здесь используется большой момент затяжки, поэтому и возникают вышеперечисленные последствия. Перед тем как выкручивать сломанный болт, нужно выполнить подготовительные мероприятия:

Очистить сам метиз и площадку вокруг него от скопившегося масла, ржавчины, грязи с помощью металлической щетки и растворителя. Затем соединение следует дополнительно обработать проникающими составами, например WD-40, тормозной жидкостью или чистым машинным маслом. Благодаря этой процедуре болты должны откиснуть.

Если болт сломался выше резьбовой поверхности

Такой случай относится к легкому, потому что выступающая шпилька означает, что болт хотя бы немного выкрутился, а еще это позволяет использовать зажимные инструменты, а также производить другие манипуляции для выкручивания обломка отверткой или с помощью стержня.

1. Чтобы разбить ржавчину и сорвать метиз, рекомендуется предварительно постучать по крепежу молотком через надставку, нагреть его индукционным нагревателем болтов или паяльной лампой. Прокручивающуюся шпильку выкручивают пассатижами, разводным ключом или другим похожим инструментом. При обстукивании не стоит прилагать больших усилий, потому что можно нарушить резьбу в отверстии или повредить другие детали.
2. Используя ножовку по металлу или болгарку, в обломке также прорезают шлицы под плоскую или крестовую отвертку, а затем выкручивают его.
3. Если обломок выступает над поверхностью на достаточную высоту, то в теле можно просверлить сквозное поперечное отверстие, в которое затем вставляют толстый длинный гвоздь, металлический стержень или даже отвертку. Выступающие части подручного инструмента позволят не только воздействовать на остаток болта, но и сыграют роль рычага.

Если болт обломался заподлицо с поверхностью или ниже ее

Такой метиз выкрутить сложнее всего. Простые инструменты типа плоскогубцев не подойдут, потому что шпильку не за что ухватить, поэтому используются другие методики: высверливание или наваривание дополнительных деталей. Спорный и не всегда доказывающий свою состоятельность метод – клей типа жидких гвоздей. Надежность фиксации вызывает сомнения, тем не менее, если состав есть под рукой, попробовать его стоит.

Выбор способа определяется по следующим признакам:

• Если крепеж, до того как обломился, прокручивался, значит, его можно легко выкрутить, но нужно наварить «шляпку».
• Если метиз крепко посажен, то шпильку придется высверливать.

Ниже будут подробно рассмотрены оба метода.

Извлечение при помощи сварки

Чтобы извлечь болт, который прикипел, из отверстия при помощи сварки, необходимо приобрести метиз подходящего диаметра со шляпкой. Затем новый элемент приваривают при помощи сварочного аппарата к сломанному крепежу. Этот метод подходит, если обломок не заглублен в отверстии.

Как выкрутить сломанный болт, не повредив резьбу в отверствии :: SYL.ru

Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.

Виды изломов

Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней

Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент

Поверхностный обрыв

К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.

• Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
• Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
• Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.

Обрыв заподлицо

Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.

Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.

Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.

Обрыв ниже поверхности

Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.

Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.

На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.

После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.

Экстрактор

Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.

Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.

Вывод

Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.

Замена шпильки

Опытные мастера рекомендуют выкрутить и менять все шпильки одновременно. Детали из одной партии обладают близкими физико-механическими характеристиками, будут равномерно воспринимать нагрузки и прослужат намного дольше.

Перед тем, как выкрутить, следует обильно смочить резьбу жидкостью WD 40 или керосином. В крайнем случае, подойдет и тормозная жидкость. Если под рукой нет специального съемника, можно выкрутить газовым ключом. Тянуть нужно плавно, без рывков. Если сразу выкрутить не удается, следует нанести WD 40 еще раз и подождать 5-10 минут.

После того, как все соединения удалось выкрутить, следует заменить их на новый комплект. Резьбу можно смазать графитовой смазкой — это поможет легко выкрутить детали при необходимости. Далее следует установить ГБЦ по месту и начинать обтягивать гайки согласно схеме из руководства пользователя.

Замена шпильки

• Сначала все гайки затягиваются до легкого сопротивления.
• Ключом с динамометром добиваются паспортного значения усилия затяжки.
• В последовательности, описанной в руководстве, окончательно обтягивают все гайки.

Гайки тоже можно смазать графитовой смазкой.

Как выкрутить шпильку или болт на колесе

Много неприятностей автовладельцам и трактористам доставляет ситуация, когда надо выкрутить шпильку или болт из ступицы колеса. Существует несколько механик крепления колес, и все они требуют точного соблюдения рекомендаций производителей (выдерживать определенное усилие, центровать диск, использовать проставочные кольца и т.д.). В противном случае нагрузка неравномерно распределяется на крепления колеса со всеми вытекающими последствиями.

Особых отличий в том, как выкрутить шпильку или болт колеса, нет. Единственное, что перед откручиванием шпилек нужно сначала снять гайки. Если они прикипели, достаточно обработать их 1-2 раза WD-40. Особых сложностей с ними обычно не возникает: они хоть и выглядят «страшно», в том плане что залеплены грязью, но откручиваются без проблем. А вот дальше начинается самое интересное.

Шпильки и болты очень часто трескаются и обламываются. Чтобы выкрутить сломанную шпильку из ступицы на легковом автомобиле, действуют следующим образом:

• Снимают колесо и тормозные диски.
• Если обломившийся болт из ступицы колеса слишком длинный и при выбивании будет упираться в поворотный кулак, его можно подпилить или сточить мешающую грань напильником.
• После всех приготовлений слизанный болт колеса выбивается молотком.

При повреждении шпильки колеса ее нужно сразу же заменить, поскольку согнутое крепление не может выдерживать запроектированные нагрузки. Также желательно при замене сразу выкрутить все шпильки из ступицы и заменить их новыми — метизы из одной партии будут максимально равномерно распределять нагрузку.

Чтобы выкрутить сломанную шпильку или болт из ступицы колеса на тракторе, грузовике или в особо тяжелых случаях на легковом авто, можно воспользоваться одним из следующих способов:

• Выкрутить болт или шпильку колеса при помощи «мясорубки». Это специальный редукторный гайковерт, служащий для усиления крутящего момента. Даже самый тугой крепеж, от которого гнутся обычные ключи, легко выкрутится мясорубкой. На нее можно устанавливать головки под гайки и болты разных размеров.
• Если специальных инструментов нет, то для того, чтобы выкрутить болт или шпильку из ступицы колеса, надо сначала ослабить крепления. Для этого надо обработать соединение WD-40. Если вэдэшка не помогла, можно несколько раз обработать закисшие места уксусной эссенцией или преобразователем ржавчины.
• В некоторых случаях крепеж надо дополнительно нагреть. Для этого подойдет горелка или паяльная лампа. Раскаленный металл охлаждается холодной водой. После этого можно приступать к выкручиванию.
• Чтобы увеличить плечо и легче выкрутить шпильку или болт из ступицы колеса, в ключ продевают лом и действуют им как рукояткой.

Ослабление прикипевших шпилек

Причинами большого сопротивления откручивания шпилек является прикипание и закоксованность контактируемых резьб деталей, в результате действия естественной и химической коррозии метала, а также возможного использования в технологии сборки фиксирующих составов. Продукты коррозии образуют монолитные образования в местах контакта деталей и создают дополнительное абразивное сопротивление при откручивании. Особенно данный эффект проявляется у деталей подверженных постоянному нагреванию, где циклические процессы окисления ускоряют коррозию, таких как: болты и шпильки на впускных, выпускных коллекторах двигателя, крепления фланцев турбин и выхлопных труб, шпильки крепления и затяжки ГБЦ.

Для более лёгкого удаления прикипевших резьбовых деталей перед демонтажом рекомендуется произвести нагревание детали, в которую вкручен крепёжный элемент. При расширении нагретой части в местах сопряжения монолитная накипь и коррозийные отложения будут разрушатся. Дополнительные постукивания в торец шпильки и с боков послужат ускорением разрушения. В некоторых случаях для получения эффекта ослабления производят нагревание несколько раз. Также для облегчения работы резьб не забывайте пользоваться проникающими в сопряжения смазывающими средствами типа WD-40.

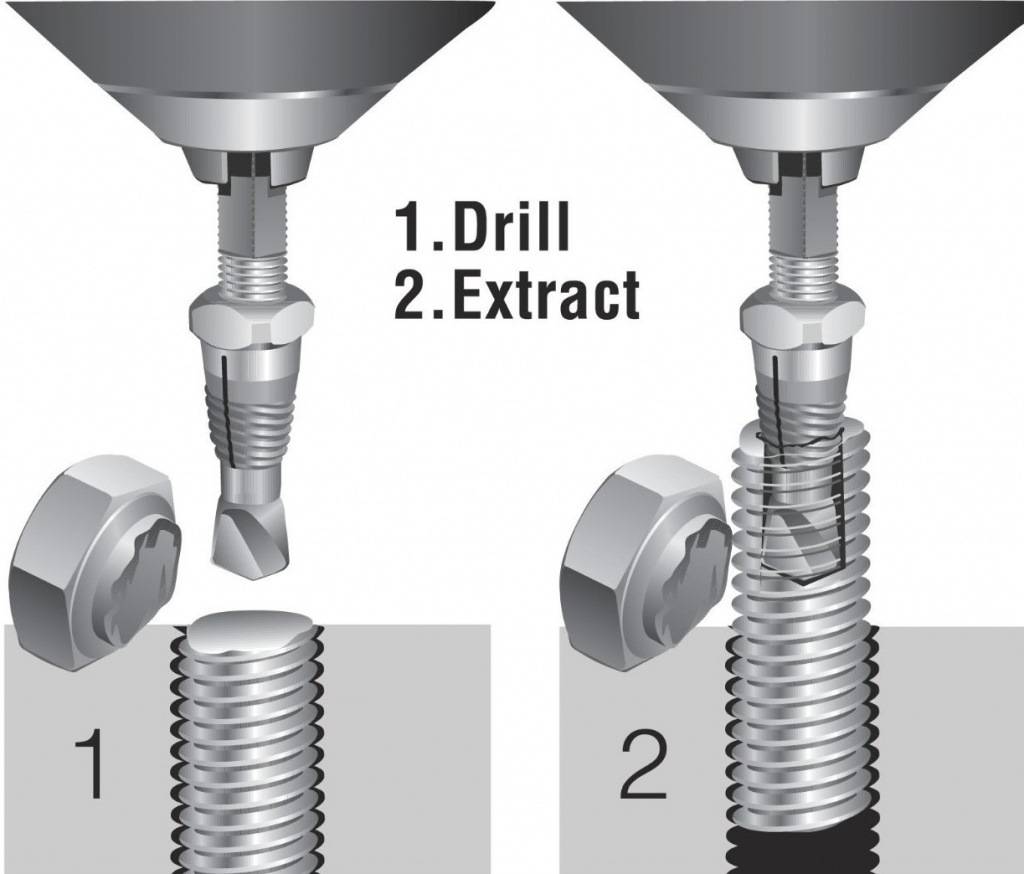

Принцип работы экстрактора для выкручивания сломанных болтов

Если вы прочитали описание типов этого инструмента, то вы уже представляете всю нехитрую процедуру извлечения болтов. Но без систематизации этот материал будет неполным, и давайте разберём всё поподробнее.

Первым делом нужно наметить центр сломанного болта. Для этого нам понадобится кернер и молоток.

Затем сверлим направляющее отверстие для экстрактора. При сверлении будьте аккуратны и не смещайте ось отверстия в сторону. Опытные мастера рекомендуют засверливаться на глубину трёх диаметров сверла.

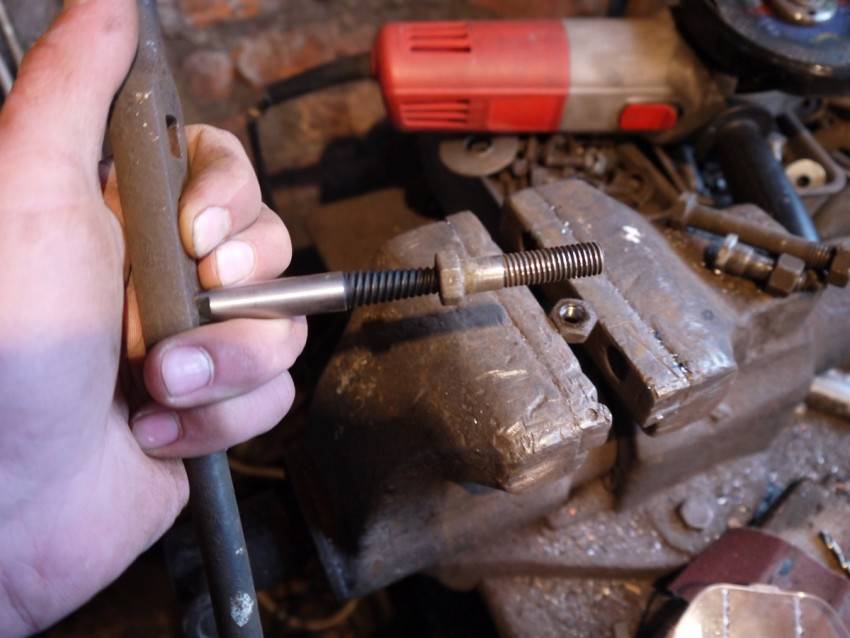

Вставте экстрактор в просверленное отверстие и подбейте его молотком для надёжной фиксации. После этого используйте вороток метчика, чтобы начать вкручивать экстрактор в сломанный болт. Когда он зайдёт до упора, то начнёт выворачивать болт. Работая с экстрактором, производите вращение только вокруг его оси, ни в коем случае не смещая ось, иначе можете сломать инструмент.

Когда вы выкрутите часть болта, то можно будет воспользоваться плоскогубцами или фиксатором, чтобы продолжить быстрее выворачивать сломанный элемент.

• Для того чтобы быстрее вывернуть болт или шпильку, их следует нагреть.
• Если сорвана резьба винта, то можно попробовать выкрутить его шестигранным ключом. Велика вероятность, что попытка закончится удачей.
• При работе используйте смазывающее масло или ацетон.
• Использование сверла с обратной резьбой может без труда вывернуть сломанный элемент.
• Можно воспользоваться керном и молотком. Держа керно под углом в 45 градусов к детале, бейте по нему против часовой стрелке. Проделайте процедуру в нескольких местах, если болт не сдвинулся с места, следует воспользоваться другим методом.
• Если все попытки вывернуть болт или шпильку провалились, то придётся высверлить отверстие большего диаметра и заново нарезать резьбу.

Вкручивая болт, многие из нас порой сталкиваются с тем, что у болта отламывается шляпка, даже если мы имеем дело с качественным крепежным элементом. И когда такая неприятность случается, не все знают, как выкрутить обломившийся болт без повреждения деталей, которые он соединяет. Есть несколько стандартных вариантов такой ситуации и алгоритмы действий при их возникновении тоже будут стандартными.

Как выкрутить шпильку ГБЦ

Резьбовые соединения — самые широко применяемые среди разъемных. Они бывают самых разных размеров, винты, болты и гайки присутствуют и в смартфоне и в атомном реакторе. Каждое соединение должно быть затянуто с должным усилием. Иногда резьба забивается грязью или становится жертвой коррозии. При попытке отвернуть соединение предельное усилие превышается, и резьба срывается. Доходит и до разрушения тела крепежных изделий. Для того, чтобы извлечь поврежденную шпильку из корпуса, применяют различные приемы.

Особенности и преимущества шпилек ГБЦ

В любом моторе головка блока цилиндров (ГБЦ) крепится к самому блоку шпильками. Они вворачиваются в блок таким образом, чтобы обеспечить наилучшее и равномерное прижатие ГБЦ к блоку. Качественно обжатая прокладка исключает утечку масла и тосола и проникновение газов из цилиндра в картер двигателя. Крепежные изделия изготавливают из высококачественной стали. Однако со временем резьба на них может подвергнуться коррозии, быть забита различными загрязнениями. Вследствие воздействия высоких температур эти загрязнения спекаются, и гайка «прикипает». При попытке выкрутить такую прикипевшую гайку при превышении предельного усилия либо срывается резьба, либо крепеж обламывается. В обоих случаях требуется заменить обломанную часть.

Замена шпильки

Опытные мастера рекомендуют выкрутить и менять все шпильки одновременно. Детали из одной партии обладают близкими физико-механическими характеристиками, будут равномерно воспринимать нагрузки и прослужат намного дольше.

Перед тем, как выкрутить, следует обильно смочить резьбу жидкостью WD 40 или керосином. В крайнем случае, подойдет и тормозная жидкость. Если под рукой нет специального съемника, можно выкрутить газовым ключом. Тянуть нужно плавно, без рывков. Если сразу выкрутить не удается, следует нанести WD 40 еще раз и подождать 5-10 минут.

После того, как все соединения удалось выкрутить, следует заменить их на новый комплект. Резьбу можно смазать графитовой смазкой — это поможет легко выкрутить детали при необходимости. Далее следует установить ГБЦ по месту и начинать обтягивать гайки согласно схеме из руководства пользователя.

• Сначала все гайки затягиваются до легкого сопротивления.
• Ключом с динамометром добиваются паспортного значения усилия затяжки.
• В последовательности, описанной в руководстве, окончательно обтягивают все гайки.

Гайки тоже можно смазать графитовой смазкой.

Как выкрутить оставшийся обломок

Если шпилька все-таки обломилась — не надо отчаиваться. Чтобы выкрутить обломанную часть, используют несколько приемов. Одни требуют применения промышленного оборудования, для других достаточно несложной оснастки, доступной для домашнего мастера.

Как выкрутить сломанную шпильку

Если остался торчать обломок, то применяют один из приемов:

• Надевают гайку чуть большего диаметра и приваривают ее. Далее ключом можно вывернуть сломанную шпильку.
• Приваривают поперечный пруток (арматуру) длиной 30-40 см. Пользуясь им как воротком, можно выкрутить обломок.
• Напильником затачивают верхушку под квадрат. Теперь обломок можно выкрутить воротком для метчиков.

Выкручивание обломавшейся шпильки

Если же слом произошел заподлицо с поверхностью ГБЦ (или другого агрегата), по обломок придется высверливать.

Высверливание резьбы обломавшейся шпильки

Перед сверлением следует накрыть ГБЦ плотной тканью, чтобы искры и отходы не попали в цилиндры.

Далее необходимо угловой шлифмашиной с абразивным диском выровнять поверхность обломка. Она должна стать строго горизонтальной. В средине накернивают точку.

Далее берут сверло диаметром чуть меньше, чем внутренний диаметр резьбы. Лучше всего положить ГБЦ на рабочий стол стационарного сверлильного станка — так меньше риск отклонения сверла от вертикали.

Высверливание резьбы обломавшейся шпильки

После прохождения отверстия на всю глубину следует выкрутить из него останки высверленного обломка, используя пассатижи или острогубцы. Далее обязательно нужно пройти отверстие комплектом штатных метчиков.

Замена шпильки ремонтной деталью с нарезанием большей резьбы

Если все вышеописанные мероприятия завершились неудачей — есть еще один способ замены. Для этого берется так называемая ремонтная шпилька большего диаметра. На месте старого отверстие сверлится новое, большее. В нем нарезается резьба соответствующими метчиками, и заворачивается ремонтная шпилька. Разумеется, для нее придется взять и соответствующую гайку.

При установке головки нужно быть особо внимательным, чтобы не повредить резьбу на новой шпильке — она будет входить в отверстие на ГБЦ с меньшим зазором, чем штатные.
