Как работает сцепление в устройстве трансмиссии автомобиля

Как работает?

Если вы не знаете, как работает сцепление, то наша статья поможет вам разобраться в этом вопросе. Рассмотрим принцип работы сцепления автомобиля на деле.

Если сцепление отпущено, то ведомый вал в это время зажат между нажимным диском и маховиком. Когда водитель нажимает на газ, в системе возникает трение, в результате чего крутящий момент перенаправляется от маховика ДВС на силовую скорость транспортного средства.

Когда водитель выжимает педаль СС, детали агрегата начинают функционировать и взаимодействовать между собой. В результате этого ведомый вал освобождается от прижимного усилия. Чтобы это произошло, в работу вступает тросик устройства. На выжимной подшипник воздействует вилка отключения механизма, в результате чего подшипник начинает движение к маховику вдоль вала. После этого подшипник оказывает давление на пластинки нажимной пружины.

В том случае, если лепестки пружины механизма прогибаются в сторону маховика, пружина отгибает наружный край от нажимного диска, таким образом освобождая его. Одновременно тангенциальные пружинки отпускают нажимной диск, в результате чего крутящий момент перестает передаваться от мотора к КПП.

Если водитель отпускает педаль, нажимной диск начинает взаимодействовать с ведомым шкивом посредством диафрагменной пружины. Также стоит отметить, что нажимной диск взаимодействует с маховиком во время отпускания педали. Тогда крутящий момент начинает передаваться от мотора к КПП в результате образовавшихся сил трения.

Схема механизма с обозначением каждого элемента

Далее рассмотрим схему устройства а также расскажем, из каких деталей оно состоит.

1 — непосредственно оболочка тросика механизма;
2 — нижняя часть оболочки, наконечник;
3 — устройство крепления тросика педали;
4 — защитный чехол тросика;
5 — нижняя часть тросика;
6 — гайка, позволяющая регулировать положение педали;
7 — контргайка;
8 — поводок тросика;
9 — вилка выключения механизма;
10 — защитный кожух устройства;
11 — винт крепления;
12 — нажимной диск;
13 — маховик агрегата;
14 — ведомый шкив;
15 — первичный шкив силового агрегата;
16 — нижняя часть картера устройства;
17 — непосредственно сам картер механизма;
18 — пружина нажимного устройства;
19 — подшипник, предназначенный для выключения во время переключения скоростей;
20 — фланец муфты;
21 — втулка муфты выжимного элемента;
22 — уплотнительная резинка;
23 — верхняя часть оболочки тросика;
24 — верхняя часть тросика;
25 — опорная деталь крепления педали устройства;
26 — пружина педали механизма;
27 — непосредственно сама педаль;
28 — упорная пластина.

Устройство и составляющие сцепления

Устройство сцепления условно можно разделить на две части: механизм и привод. В целом в конструкцию узла входит:

Нажимной диск или корзина. Является основой для других конструктивных элементов сцепления. Имеет непосредственный контакт с выжимными пружинами, которые направлены к центру. Размер площадки пропорционален двум радиусам маховика ДВС. Прижимной участок отличается наличием шлифовки исключительно с одной стороны. Диск имеет плотное соединение с маховиком двигателя.
Ведомый диск. Располагается в зазоре прижимного участка и маховика. Имеет непосредственный контакт с КПП при помощи шлицевой муфты и фрикционных накладок. Вокруг муфты конструктивно находятся демпферные пружины, которые принимают на себя всю вибрацию.
Фрикционные накладки. Находятся в основании и изготавливаются из различных композитных материалов.
Выжимной подшипник. Визуально делится на две части, одна из которых имеет круглую основу для воздействия на пружины корзины. Подшипник расположен на кожухе вала. Существует два типа подшипников: оттягивающего или нажимного принципа. Первый тип нашел свое применение в Peugeot. Иногда подшипник имеет несколько пружин-фиксаторов.
Привод и педаль сцепления. В автоматических коробках сохранен только механизм.

Разновидности сцепления

По типу трения.

Вышеописанный вид имеет так называемый «сухой» тип трения. То есть, все конструктивные элементы какой-либо смазки не имеют, мало того – она вообще не допускается, поскольку это может повлиять на сцепные свойства взаимодействующих поверхностей дисков.

Но существуют виды, у которых составляющие находятся в масляной ванне – так называемое «мокрое».

Но такой тип на авто практически не используется, хотя его можно встретить в конструкции некоторых мотоциклов.

В целом, суть работы этого сцепления не отличается от «сухого», с единственной разницей, что картер, в котором располагаются составные элементы, заполнен маслом.

По количеству потоков.

Что касается количества потоков, то здесь сцепления фрикционного типа делятся между собой на однопоточный и двухпоточные.

В первом случае вращение от двигателя передается только на один элемент. В описанном выше типе им выступает первичный вал КПП.

Но на спецтехнике нередко используется двухпоточное сцепление.

Отличительной особенностью от однопоточного является передача вращения на два вала. Но для этого в конструкцию добавлен еще один ведомый диск.

Чаще всего оно встречается на тракторах (второй поток обеспечивал вращение вала отбора мощности).

Что касается легкового автотранспорта, то этот тип нашел применение в авто с роботизированной КПП (о нем более подробно – чуть ниже).

По количеству ведомых дисков.

Относительно количества ведомых дисков, то помимо однодискового есть также двухдисковые и многодисковые сцепления.

Первый вариант двухдискового сцепления используется на двухпоточном типе. В нем вращение от одного ведомого диска передается на вал КПП, а от второго – на ВОМ.

Такое конструктивное исполнение позволило повысить функциональность техники (к примеру, на тракторах благодаря валу отбора мощности удается агрегатировать его с разнообразными механизмами).

Но двухдисковое сцепление может быть и однопоточным (вращение от двух ведомых дисков передается только на один элемент – вал КПП).

Такая конструкция нашла применение на грузовом транспорте (в большинстве случаев, хотя этот тип можно встретить и на спортивных авто, а также некоторых мотоциклах), где из-за высоких мощностей моторов требуется передача высоких крутящих моментов.

Многодисковые же сцепления представляют собой пакет дисков – ведущих и ведомых, чередующихся между собой. Этот пакет помещен в корзину, состоящую из двух барабанов – ведущего и ведомого.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена сцепления Ауди-80, порядок выполнения работ

В остальном суть конструкции этого типа не отличается от обычного сцепления – диски соединены с соответствующими барабанными, прижимаемых друг к другу пружинами, благодаря чему между дисками возникает трение.

При задействовании привода один барабанов отходит, благодаря чему и прерывается поток. Этот тип сцепления можно встретить только на мотоциклах.

По типу привода.

Для управления узлом применяется несколько типов приводов:

Механический (передача усилия от педали на вилку подшипника делается при помощи системы рычагов или троса);
Гидравлический (усилие передается посредством двух цилиндров – главного и рабочего, соединенных между собой трубопроводом, заполненным жидкостью);
Электрический (применяется в системах с автоматическим управлением сцеплением. Воздействие на элементы сцепления здесь ведется посредством электродвигателей с сервоприводами);
Комбинированный (привод сочетает в себе несколько из вышеперечисленных типов, к примеру, гидромеханический).

Дополнительно на спецтехнике нередко применяются разнообразные усилители привода.

Сцепление

Сцепление – это одна из составляющих трансмиссии. Трансмиссия передает крутящий момент от двигателя на ведущие колеса и изменяет величину крутящего момента, в том числе и его направления. В зависимости от трансмиссии ведущими могут являться, как задние, так и передние колеса. На рисунке 9.1 представлен пример трансмиссии заднеприводного автомобиля.
Рис. 9.1. Схема трансмиссии заднеприводного автомобиля
I — Двигатель; II — Сцепление; III — Коробка передач; IV — Карданная передача:
1 — эластичная муфта; 2 — шлицевое соединение; 3 — передний карданный вал;
4 — подвесной подшипник; 5 — передний карданный шарнир; 6 — задний карданный вал; 7 — задний карданный шарнир; V — Задний мост с главной передачей и дифференциалом: 8 — полуоси; 9 — ведущие (задние) колеса

Рассмотрим первую составляющую трансмиссии – сцепление. Сцепление передает крутящий момент от маховика коленчатого вала двигателя к первичному валу коробки передач.

Составляющими сцепления являются привод и самого механизма сцепления.

Привод выключения сцепления. Каждый механизм в автомобиле начинает свою работу при помощи привода. Так и сцепление. Привод выключения сцепления относится к приводу гидравлического типа. Схема привода сцепления представлена на рисунке 9.2.

Рис. 9.2. Схема гидравлического привода выключения сцепления и механизма сцепления
1 — коленчатый вал; 2 — маховик; 3 — ведомый диск; 4 — нажимной диск; 5 — кожух сцепления; 6 — нажимные пружины; 7 — отжимные рычаги; 8 — нажимной подшипник;
9 — вилка выключения сцепления; 10 — рабочий цилиндр; 11 — трубопровод;
12 — главный цилиндр; 13 — педаль сцепления; 14 — картер сцепления; 15 — шестерня первичного вала; 16 — картер коробки передач; 17 — первичный вал коробки передач

Привод выключения сцепления состоит из следующих механизмов:
педаль,
главный цилиндр,
рабочий цилиндр,
вилка выключения сцепления,
нажимной подшипник,
трубопроводы.

Когда водитель нажимает на педаль сцепления давление его ноги через шток и поршень передается жидкости, а жидкость передает давление от поршня главного цилиндра на поршень рабочего. При помощи штока рабочего цилиндра перемещается вилка выключения и нажимной подшипник. Подшипник передает усилие механизму сцепления. После того как водитель отпустит педаль, возвратные пружины вернут все детали в исходное положение.

Механизм сцепления.

Составляющие механизма сцепления:
картер и кожух,
ведущий диск (которым является маховик коленчатого вала двигателя),
нажимной диск с пружинами,
ведомый диск со специальными износостойкими накладками.

Итак, для того, чтобы машина поехала, водитель должен включить сцепление. Это происходит в три этапа:

1. Отпуская немного педаль, водитель предоставляет возможность пружинам нажимного диска подвести ведомый диск к маховику до их соприкосновения. За счет возникших сил трения ведомый диск начинает вращаться. Автомобиль начинает трогаться.

2. Удерживая педаль, мы тем самым удерживаем ведомый диск. Это нужно для того, чтобы скорость вращения маховика и ведомого диска сравнялась. На этом этапе автомобиль начинает увеличивать скорость.

3. На этом этапе диск и маховик вращаются с одинаковой скоростью, передавая крутящий момент коробке передач, а затем на ведущие колеса. Сцепление полностью включено, и машина едет (рисунок 9.3).

Для выключения сцепления необходимо нажать на его педаль. При этом нажимной диск отходит от маховика, ведомый диск освобождается, прерывая передачу крутящего момента от двигателя к коробке передач (рисунок 9.4)

Рис. 9.3. Сцепление включено

Рис. 9.4. Сцепление выключено

Основные неисправности сцепления.

Сцепление выключается не полностью. Причина: большой свободный ход педали сцепления, перекос нажимного подшипника, повреждение ведомого диска, поломка пружин. Способ устранения: регулировка свободного хода педали, выпуск воздуха из гидропривода, замена неисправных дисков и пружин.

Сцепление включается не полностью. Причина: малый свободный ход педали, замасливание (износ) фрикционных накладок ведомого диска, поломка пружин. Способ устранения: регулировка свободного хода, чистка или замена дисков, пружин.

Сцепление включается резко. Причина: заедание в механизме привода, задира на рабочих поверхностях дисков или маховика, разрушение фрикционных накладок ведомого диска. Способ устранения: замена неисправных узлов привода, устранение задиры на поверхностях дисков, замена ведомого диска.

Течь тормозной жидкости в приводе выключения сцепления. Причина: течь из главного или рабочего цилиндров, из соединительных трубок. Способ устранения: замена неисправных узлов, прокачка всего гидропривода (удаление воздуха).

Назначение сцепления, основные виды

Одним из составных частей трансмиссии является сцепление, выступающее связующим звеном между мотором и основным узлом трансмиссии — КПП.

Коробка передач обеспечивает изменение передаточного числа вращательного движения, и состоит она из набора шестерен, посаженных на валы.

Смена передаточного числа обеспечивается за счет ввода в зацепление определенных шестеренок, но в условиях постоянно поступающего от мотора вращения вывести из зацепления одни шестерни и ввести другие – невозможно.

Чтобы это сделать, необходимо прервать передачу вращения на трансмиссию, и делается это при помощи механизма сцепления.

Причем разрыв передачи вращения осуществляется в двух режимах. При движении на скорости, поскольку и двигатель, и составные части трансмиссии уже вращаются, смена передаточного числа не требует плавного разъединения и возобновление передачи вращения.

Но при старте с места, для исключения рывков и снижения нагрузки на мотор и КПП необходимо плавное наращивание передачи вращения. И это тоже обеспечивает сцепление.

В общем, сцепление в конструкции авто обеспечивает кратковременный разрыв передачи вращения от силовой установки на трансмиссию с возможностью плавного его восстановления.

С момента появления транспортной и специализированной техники, оснащающейся двигателями внутреннего сгорания, было придумано несколько вариаций этого узла.

Основное разделение между ними ведется по тому, за счет чего ведется передача.

Здесь виды сцепления делятся на:

Фрикционные;
Гидравлические.

Еще есть и электромагнитные, но по сути, они являются лишь разновидностью фрикционного типа.

Как определить неисправность?

Все машины по коробке передач делятся на 2 большие группы: с автоматической и механической трансмиссиями. У каждой из них есть свои преимущества и недостатки. Задумывались ли вы о том, почему нужно выжимать педаль сцепления при переключении скоростей? Чтобы разобраться, что такое сцепление автомобиля, необходимо первым делом понять, как работает двигатель внутреннего сгорания.

Двигатель внутреннего сгорания может изменять крутящий момент в ограниченном диапазоне, данный механизм влияет на скорость автомобиля. Чтобы контролировать скорость движения ведущих колес, необходимо к двигателю подключить механизм трансмиссии, который включает в себя коробку передач, ведущий вал, ведущее колесо.

Чтобы переключение скоростей происходило плавно, нужно на время прекратить подачу крутящего момента на двигатель. В данном случае нелогично было бы сделать полную остановку двигателя, поэтому придумали сцепление. Оно блокирует крутящий момент, тем самым обеспечивает непрерывную работу двигателя.

Любой механизм может сломаться внезапно, к сожалению, от этого никто не застрахован. Но есть определенные признаки, которые помогут понять, что со сцеплением что-то не то и его уже пора поменять.

Одним из главных показателей скорого выхода из строя сцепления является характерный скрежет (хруст) коробки передач во время переключения (при полном нажатии на педаль).

Признаком неправильной работы сцепления является его пробуксовка. Вследствие этого повышается расход топлива, и чувствуется потеря мощности двигателя.

Довольно часто появляются моменты, когда ступица начинает заедать и при переключении коробки передач происходят характерные рывки автомобиля. Причиной всего этого является изнашивание деталей сцепления.

Каждому автомобилисту стоит помнить, что как только появляются такие признаки неисправности, следует незамедлительно приступать к проведению диагностики, и в случае подтверждения заменить сцепление. Несвоевременное устранение таких проблем может привести к более серьёзным поломкам, а соответственно к более дорогостоящему ремонту.

Автомобилестроение не стоит на месте и на сегодняшний день на многие современные авто устанавливают усовершенствованные коробки передач и подключают электронное сцепление, за работу которого отвечает блок управления. Если у владельца такой автомобиль, то необходимо как можно чаще проверять коробку передач на наличие признаков неисправностей. Чтобы избежать выхода из строя блока, который обойдется очень дорого. Существуют небольшие рекомендации по поддержанию максимального ресурса сцепления.

Плавная езда. Старайтесь избегать резких и быстрых стартов с полностью нажатой педалью газа.

Рекомендуем иногда проводить диагностику сцепления для своевременного устранения.

Вдобавок стоит отметить, что к выбору нового сцепления стоит относиться со всей серьёзностью и ответственностью. Не стоит пытаться сэкономить и поставить неоригинальные запчасти, это может сыграть против, и обернуться ещё более плохими последствиями. Как говорится «скупой платит дважды».

По типу управления

Гидравлический механизм в демонтированном виде В этом разделе подробно описаны типы сцепления по принципу работы и методам управления.

На сегодняшний день демпферное двойное сцепление автомобиля может отличаться от других типов по способу управления:

С механическим приводом. Такой механизм обычно устанавливается на небольшие легковые машины. Основными плюсами его использования являются низкая цена и простота устройства. Важным компонентом демпферного сцепления автомобиля является тросик, выполняющий функцию соединения вилки и педали. Когда выжимается педаль, усилие посредством тросика передается на передачу. Такие приводы оборудуются механизмом, дающим возможность регулировать свободный ход педали, в частности, речь идет о регулировочной гайке.
Демпферное устройство с гидравлическим приводом. В роли расходного вещества в данном случае выступает тормозная жидкость. Устройство гидравлики следующее — сама педаль, цилиндры, расширительный бачок, соединительные патрубки. Когда нажимается педаль, поршень основного цилиндра будет перемещаться с помощью толкателя, в результате чего «тормозуха» отходит от бачка и попадает в рабочий цилиндрик по патрубкам. Под воздействием тормозного материала осуществляется движение поршнем. Для ликвидации воздушных пробок системы оснащаются специализированными штуцерами.
Принцип работы электрического механизма основан на добавлении в систему электромагнитного элемента. Процесс передачи энергии производится за счет электромагнитных сил.
Комбинированное. Данный фрикционный механизм системы позволит обеспечить оперативное включение и отключение элемента с наименьшей скоростью вращения. Дальнейший рост крутящего момента осуществляется с применением гидродинамической передачи.
С усилителем и без него.
Демпферные системы автомобиля, различающиеся по типу создания усилия — при помощи пружин либо электромагнита.
Не автоматические устройства, как правило, с воздействием водителя на педаль, могут быть оснащены усилителем или нет.
Полуавтоматические, такие узлы обычно подают сигнал, когда меняется положение педали либо селектора коробки.
Автоматические.

Виды сцепления

Сухое сцепление

Принцип действия сцепления данного типа основан на силе трения, возникающей при взаимодействии сухих поверхностей: ведущего, ведомого и нажимного дисков. Это обеспечивает жесткую связь двигателя и коробки передач. Сухое однодисковое сцепление – самый распространенный вид, использующийся на основной массе автомобилей с механической КПП.

Мокрое сцепление

Данный вид сцепления предполагает работу трущихся поверхностей в масляной ванне. По сравнению с сухой, такая схема обеспечивает более плавное соприкосновения дисков; узел эффективнее охлаждается за счет циркуляции жидкости и может передавать больший момент на трансмиссию.

Мокрая схема обычно применяется на современных роботизированных КПП с двойным сцеплением. Особенность работы такого сцепления заключается в том, что на четные и нечетные передачи КПП подается крутящий момент от отдельных ведомых дисков. Привод сцепления — гидравлический, управляемый электроникой. Переключение скоростей происходит при постоянной передаче крутящего момента на трансмиссию без разрыва потока мощности. Данная конструкция является более дорогой и сложной в производстве.

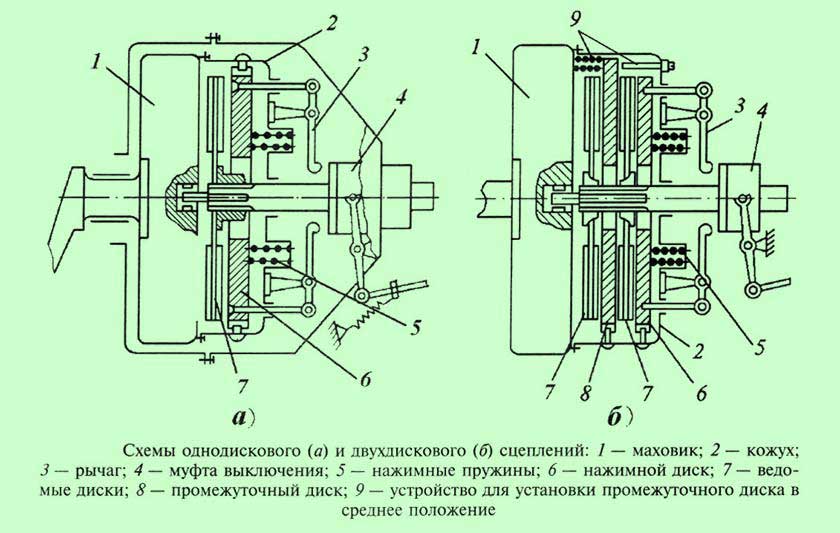

Сухое двухдисковое сцепление

Сухое двухдисковое сцепление предполагает наличие двух ведомых дисков и промежуточной проставки между ними. Данная схема способна передать больше крутящего момента при тех же размерах механизма сцепления. Сама по себе она проще в производстве по сравнению с мокрой. Обычно применяется на грузовиках и легковых автомобилях с особо мощными двигателями.

Сцепление двухмассового маховика

Двухмассовый маховик состоит из двух частей. Одна из них связана с двигателем, вторая – с ведомым диском. Обе составляющие маховика имеют небольшой свободный ход относительно друг друга в плоскости вращения и соединены пружинами между собой.

Особенностью сцепления двухмассового маховика является отсутствие пружинного демпфера крутильных колебаний в ведомом диске. Функция гашения колебаний заложена в конструкцию маховика. Помимо передачи крутящего момента он максимально эффективно сглаживает вибрации и нагрузки, возникающие от неравномерности работы двигателя.

Назначение и типы

Сцеплением называется силовая муфта, в которой передача крутящего момента обеспечивается силами трения, гидродинамическими силами или электромагнитным полем. Такие муфты называются соответственно фрикционными, гидравлическими и электромагнитными.

Сцепление служит для временного разъединения двигателя и трансмиссии и плавного их соединения. Временное разъединение двигателя и трансмиссии необходимо при переключении передач, торможении и остановке автомобиля, а плавное соединение – после переключения передач и при трогании автомобиля с места.

При движении автомобиля сцепление во включенном состоянии передает крутящий момент от двигателя к коробке передач и предохраняет механизмы трансмиссии от динамических нагрузок, возникающих в трансмиссии. Так, нагрузки в трансмиссии возрастают при резком торможении с двигателем, пре резком включении сцепления, неравномерной работе двигателя и резком снижении частоты вращения коленчатого вала, наезде колес на неровности дороги и т.д.

На автомобилях применяют различные типы сцеплений (схема 1).

Схема 1 – Типы сцеплений, классифицированных по различным признакам.

Все указанные сцепления, кроме центробежных, являются постоянно замкнутыми, т.е. постоянно включенными и выключаемыми водителем при переключении передач, торможении и остановке автомобиля.

На автомобилях наибольшее применение получили фрикционные сцепления. Однодисковые сцепления применяются на легковых автомобилях, автобусах и грузовых автомобилях малой и средней грузоподъемности, а иногда и большой грузоподъемности.

Двухдисковые сцепления устанавливают на грузовых автомобилях большой грузоподъемности и автобусах большой вместимости.

Многодисковые сцепления используются очень редко – только на автомобилях большой грузоподъемности.

Гидравлические сцепления, или гидромуфты, в качестве отдельного механизма на современных автомобилях не применяются. Ранее они использовались в трансмиссии автомобилей, но только совместно с последовательно установленным фрикционным сцеплением.

Электромагнитные сцепления имели некоторое применение на автомобилях, но широкого распространения не получили в связи со сложностью их конструкции.

Устройство и принцип работы сцепления ВАЗ 2107

По своей сути, сцепление – это передаточное звено между коленвалом двигателя и первичным валом коробки передач. При этом простое нажатие педали разъединяет эти два узла: двигатель продолжает работать, не меняя оптимального режима, а водитель может переключить передачу на повышенную, пониженную или нейтраль.

Устройство сцепления ВАЗ 2107: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

Что было бы, если б коленвал и коробка передач соединялись напрямую? Как минимум, при остановке машины приходилось бы глушить мотор, а затем снова его заводить. Это сейчас по дорогам ездят автомобили с системой «Старт-Стоп», когда вместо холостого хода двигатель просто отключается, но на ВАЗ 2107 на такой «экстрим» не рассчитан ни аккумулятор, ни стартер, ни сам двигатель. Переключать передачи во время движения – тоже не лучший вариант, слишком сильной будет нагрузка на коробку. Да и самому двигателю такие рывки «здоровья» не прибавляют.

Итак, с помощью сцепления можно:

Передавать крутящий момент от коленвала двигателя на трансмиссию;
Разъединять двигатель и трансмиссию, прерывая передачу вращения.

Устройство сцепления на ВАЗ 2107 – это классическая схема сцепления, самая простая и понятная:

Коленвал двигателя жестко соединен с маховиком, который вращается вместе с ним. Маховик выполняет две функции: поддерживает момент инерции, чтобы поршни двигателя не замерли в «мертвой точке», и служит одним из элементов системы сцепления;
Ведомый (фрикционный) диск является передаточным звеном между маховиком и нажимным диском. Он установлен на первичный вал коробки передач и соединяет элементы сцепления за счет силы трения;
Нажимной (ведущий) диск жестко соединен с корзиной сцепления. Его задача – плотно прижимать ведомый диск к маховику, тогда момент вращения будет передаваться на ведомый диск и от него – на коробку передач;
Корзина сцепления состоит из кожуха и системы лепестковых пружин, которые при нажатии сдвигают выжимной диск назад и разъединяют его с ведомым диском. Когда на пружины нет давления, они выталкивают ведущий диск вперед, чтобы он прижимал ведомый диск к маховику. Кожух корзины жестко соединен с маховиком и вращается вместе с ним;
Выжимной подшипник – обязательный элемент системы сцепления. При нажатии на него происходит нажатие на лепестковую пружину корзины;
Управляет сцеплением водитель, нажимая на педаль, от которой усилие передается на подшипник через систему тяг и гидравлической системы.

Как видно из описания, это «сухое» (не в масляной ванне) однодисковое сцепление, с механическим выжимным подшипником и постоянным подключением (система замкнутого типа). Для передачи усилия, которое водитель прикладывает к педали, используется гидравлика.

Устройство гидропривода сцепления

Отдельно нужно сказать о гидравлическом приводе. Благодаря ему, можно использовать несжимаемость жидкости (сохранение постоянного объема даже под большим давлением) и передавать усилие по сложной траектории. Нет необходимости ставить сложные тяги и рычаги, гидравлика отлично справляется со своей задачей.

Схема привода ВАЗ 2107

Система гидропривода включает несколько элементов:

Педаль сцепления;
Главный цилиндр с расширительным бачком;
Рабочий цилиндр с толкателем;
Трубопровод и шланг;
Выжимная вилка.

Принцип работы:

Усилие передается от педали через толкатель на шток главного цилиндра;
Поршень цилиндра идет вперед и выталкивает порцию жидкости в трубопровод, ведущий к рабочему цилиндру;
Жидкость давит на поршень рабочего цилиндра, объединенный с толкателем. Толкатель выходит вперед и надавливает на выжимную вилку;
Вилка отводит выжимной подшипник от лепестковой пружины корзины сцепления.

Благодаря гидроприводу включать и выключать сцепление можно плавно, не допуская рывковых нагрузок на двигатель и коробку передач. Поэтому и говорят, что бросить сцепление – один из «смертных грехов» водителя (и, кстати, именно поэтому у новичков сцепление быстро «горит»).

Гидравлическое сцепление

Второй, достаточно распространенный вид сцепления – гидравлический. Он нашел применение на авто с автоматическими КПП и вариатором.

Если в фрикционном типе усилие на трансмиссию передается за счет сил трения, то в гидравлическом это делается благодаря создаваемому потоку жидкости.

Такое сцепление состоит из двух лопастных колес – ведущего (насосного) и ведомого (турбинного), помещенных в корпус, заполненный рабочей жидкостью.

Между ними дополнительно установлен реактор – еще одно колесо, обеспечивающее перенаправление жидкости.

Суть работы очень проста: ведущее колесо связано с маховиком и вращается вместе с ним. При этом за счет лопастей создается поток жидкости, который попадает на лопасти турбинного колеса (связанного с валом КПП), что и приводит к его вращению.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как прокачать гидропривод сцепления на автомобилях Рено

Реактор, используемый в конструкции, увеличивает скорость движения потока, тем самым повышая крутящий момент на ведомом колесе.

Устройство

Как сказано выше, основным предназначением системы является плавное соединение шкива КПП и маховика мотора авто во время переключения скоростей и трогания машины с места.

Также стоит отметить, что СС (система сцепления) предотвращает возникновение перезагрузки и повреждений трансмиссии во время аварийного торможения.

Однодисковый агрегат авто

Различают несколько видов СС по различным свойствам:

по числу ведомых дисков: однодисковые или многодисковые (первый вариант наиболее распространен);
по принципу функционирования: «мокрое» или «сухое» («сухие» сцепления являются наиболее распространенными);
по принципу включения маховика системы могут быть механическими, гидравлическими, электрическими или комбинированными;
по принципу воздействия на прижимной диск.

Далее рассмотрим устройство сцепления, то есть из каких частей он состоит. Чтобы вам был более понятен принцип функционирования устройства, мы также покажем видео наглядного примера работы.

Нажимной элемент

Этот диск среди отечественных автомобилистов принято называть «корзиной». Данный компонент представляет собой устройство округлой формы. Пружинки «корзины» соединяются с прижимной площадкой, которая также имеет округлую форму.

«Корзина» или нажимной элемент

Ведомый шкив

По своей форме этот компонент также округлый и состоит он из нескольких элементов:

металлическое основание диска;
шлицевая муфта;
углепластиковые накладки, которые также могут быть изготовлены из керамических материалов или кевлара — данные компоненты крепятся к основанию диска посредством специальных устройств;
специальные толстые пружины, называющиеся демпферными, они располагаются по периметру круглого основания. В частности, они находятся вокруг муфты и предназначены для того, чтобы предотвратить возникновение вибраций.

Ведомый шкив механизма

Выжимной элемент

По сути это подшипник. Одна сторона данного компонента является площадкой, которая находится на первичном шкиве и прикрепляется к защитному кожуху вала. К слову, первичный шкив немного выступает из агрегата КПП.

Выжимной компонент системы сцепления активируется в момент нажатия на оправу. По своему принципу действия подшипник может быть:

нажимным;
оттягивающим.

Выжимной подшипник механизма

Привод

Система привода по своей конструкции, как сказано ранее, может быть гидравлической, электрической или механической. Рассмотрим принцип работы каждой из них.

«Гидравлика» состоит из двух цилиндров: главного и рабочего, которые соединяются между собой при помощи патрубка высокого давления. При нажатии на педаль сцепления при помощи давления активируется шток главного цилиндра, с одной стороны которого находится специальный поршень. Данный поршень выжимает тормозную жидкость, в результате чего в системе возникает давление, которое, в свою очередь, передается к рабочему цилиндру через патрубок. Что касается рабочего цилиндра, то его конструкция схожа: на нем также расположен поршень и шток. В результате возникновения давления поршень приводит в действие шток, который воздействует на выжимную вилку.
Что касается электрического привода, то во время нажатии на педаль активируется специальный электрический моторчик, к которому подключается тросик.
В системе механического привода усилие, которое возникает при нажатии на педаль сцепления, переходит на выжимную вилку при помощи тросика, который расположен внутри кожуха.

Двухдисковый агрегат авто

Педаль

Как известно, педаль сцепления системы расположен слева от педали тормоза. Если ваше транспортное средство оборудовано автоматической коробкой передач, то педаль сцепления в нем будет отсутствовать. Тем не менее, сам механизм, разумеется, будет.

Схема и принцип работы сцепления автомобиля
