Мы правильно тянем рейку управления на ВАЗ-2114 своими руками: советы и сам процесс

Никто не оспаривает тот факт, что рабочий руль в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и бесперебойную работу в принципе. Независимо от типа привода, будь то червячная передача, коробка передач со стойкой или без усилителя, все они требуют многократного технического обслуживания. ВАЗ-2114 и все самарские генераторы второго поколения получили достаточно надежный и привычный механизм управления ремонтом и настройкой. У него нет гидроусилителя, поэтому его легче обслуживать и регулировать.

Зачем тянуть рельс на ВАЗ-2114

Диагностика управления рельсом и механизмами управления

Перед тем, как подтянуть шину управления на ВАЗ-2114, вы должны рассмотреть предварительные условия, которые сообщат вам, когда пора начинать ремонт или подъем.

Во-первых, это бесплатная игра.

В основном, АвтоВАЗ гарантирует достаточно долгий срок эксплуатации рулевого механизма, а именно десять лет. Однако вы должны понимать, что это идеальные условия работы. Это предполагает ровную асфальтированную дорогу, постоянное наличие высококачественной смазки в поддоне багажника и мягкий стиль вождения.

При нормальных условиях эксплуатации этот период практически недостижим

Неважно, дороги, качество запчастей и часто суровый режим автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рельса или необходимости подтягивания очевидны:

Как затянуть рулевую рейку ВАЗ 2115,2114,2113,2199,2109,2108

Я перезагрузился. Я сожалею, что видео не показывало, куда вставить.

Как затянуть рулевую рейку на ВАЗе. Нюансы

к затянуть рулевую рейку ВАЗ

2110 понадобится специальный ключ октаэдра «в 17», на более современный.

1. Стук в капоте в области щитка двигателя, особенно при неравномерном движении.

На ВАЗ-2114 стук при движении по неровным участкам дороги может произойти из-за ослабленной гайки на болте, который сжимает карданный зажим

Последнее может рассматриваться как кричащая неисправность и может вызвать серьезные проблемы с дорожным движением.

В В этом случае, Скорее всего, ситуация не может быть исправлена ​​лифтом, но чтобы сделать выводы раньше, вы можете попытаться исправить это. Есть два способа сделать это. как на машине, так и со снятой рейкой.

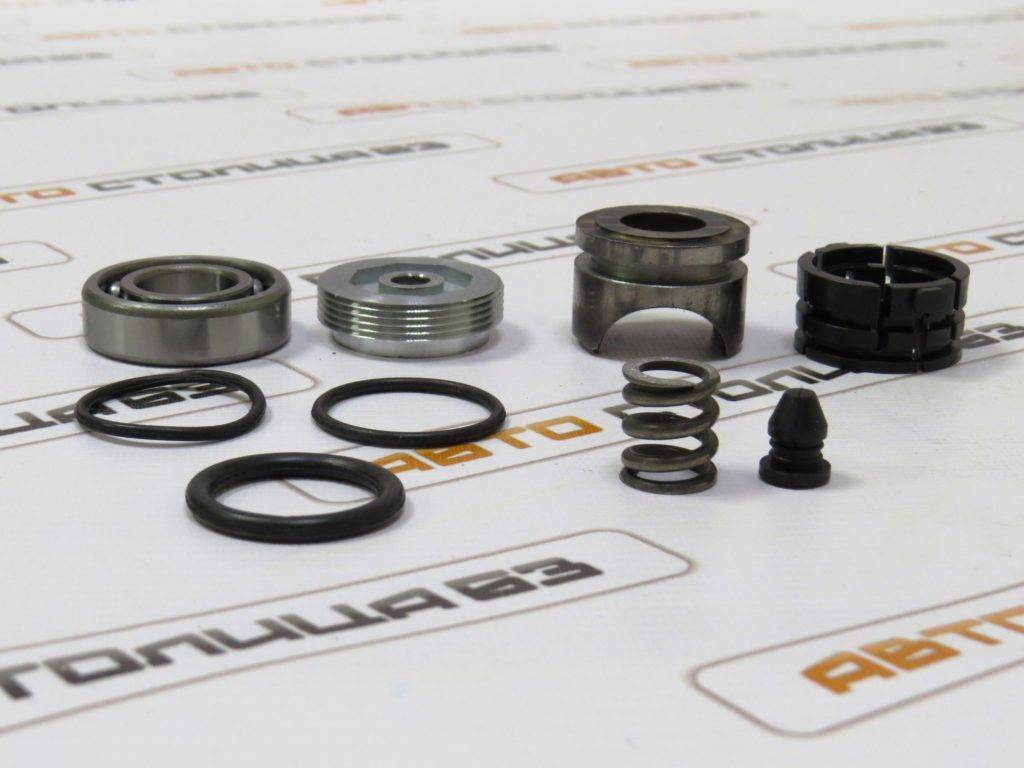

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится после замены ремонтного комплекта и полного ремонта механизма. Мы постараемся преодолеть немного крови и просто отрегулировать разрыв при включении стойки, таким образом устраняя люфт и стук.

Дергаем рейку ВАЗ-2114 своими руками

Чаще всего все Поднятие стойки. это только выбор игры для помолвки и настройка игры шлем. Если износ деталей механизма (втулок, самой коробки передач, зубчатых колес, сальников и пильных дисков) имеет решающее значение, не следует избегать ремонта и установки комплекта. Однако самый простой способ проверить это. натянуть рельс непосредственно на вагон.

Для регулировки стойки вам понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Вы можете сделать этот ключ самостоятельно, но он продается в любом магазине, стоит копейки и никогда не помешает иметь его в наборе инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при снятии рельса при необходимости.

Рельс ВАЗ-2114 регулируется следующим образом:

1. Рекомендуется устанавливать машину либо на эстакаде, либо на элеваторе. Вы можете отрегулировать направляющую из-под капота, но она почти не сработает.

Установите автомобиль на лифтах или путепроводах

Проверка руля и завязывание тяги

Затяните регулировочную гайку с помощью специального ключа

Видео о регулировке рулевой рейки

Выбирая люфт, мы не скрываем инструмент, а проводим тест-драйв, в ходе которого оцениваем работу рулевого механизма. Если рулевое колесо свободно вращается, но его нет, регулировку можно считать завершенной. Если рулевое колесо слишком тугое, лучше ослабить регулировочную гайку, повернув ее на несколько градусов против часовой стрелки.

Рулевая рейка требует не меньшего ухода, чем рулевые наконечники

Как устранить люфт

Во многих случаях люфт руля можно устранить, выполнив правильную регулировку системы управления автомобиля

Стоит проверить затяжку всех крепежных болтов, а также обратить внимание на регулировочные винты. Как убрать рулевой люфт в сложных ситуациях?

В рулевой колонке

На валу рулевого управления закреплены карданные шарниры. В стандартных колонках их два. Они фиксируются болтами. Еще одна причина свободного хода в рулевой колонке – выработка в гнездах, куда установлены эти элементы.

Чтобы выполнить ремонт, потребуется поставить автомобиль на эстакаду или загнать в гараж со смотровой ямой. При замене крестовины руль следует зафиксировать. Если после замены шарнира водитель слышит дребезжание, необходимо подтянуть крепежные болты.

Устранение люфта в рулевом редукторе (если в автомобиле он присутствует) производится за счет регулировки зазора между валом сошки и червячным валом.

Рулевого колеса

Редко, но случается так, что полная замена всех износившихся деталей не устраняет увеличенный свободный ход. В этом случае следует проверить монтаж самого руля. В некоторых автомобилях зубчатое крепление этой детали выходит из строя из-за некачественного материала, из которого она изготавливается.

Итак, устранение люфта в системе управления автомобиля – не просто вопрос комфорта. От исправности ее элементов зависит безопасность всех, кто находится в машине.

Вот еще один полезный совет о настройке рулевого управления:

Оценить публикацию

Проверяем люфт

Для правильной проверки значения люфта автобуса нужно придерживаться нескольких правил:

• резина на управляющих колесах перед проверкой должна быть чистая и сухая;
• управляемые колеса установить в нейтральное положение на ровной асфальтированной площадке;
• автомобили, которые оснащены рулевым приводом, испытывают с работающим двигателем.

Угол определяют вследствие двух испытаний при помощи люфтомера.

Рулевое управление можно проверить на «глаз» выяснить соответствует ли авто таким требованиям:

• руль должен вращаться плавно, не должны чувствоваться рывки и заедания, а усилитель рулевого управления должен быть исправен (его поломка недопустима);
• когда автобус заведен, руль не должен поворачиваться самопроизвольно (это в случае, когда установлен усилитель рулевого управления);
• механизм рулевого управления не должен иметь в составе деталей с деформациями и трещинами;
• детали, которые соединяются при помощи резьбы, должны быть туго зажаты и зафиксированы, как предусмотрено в инструкции изготовителя.

Люфт образовывается вследствие трения деталей рулевого управления и является нежелательным явлением.

При эксплуатации автобусов следует следить за возникновением люфта и своевременно принимать меры по его устранению. Это обезопасит вас от возникновения аварийных ситуаций на дороге и не даст повода вас оштрафовать представителям ДАИ.

Вопросы, рассмотренные в материале:

• Что такое люфт в системе рулевого управления
• Как определить наличие люфта
• Каково максимальное значение суммарного люфта рулевом управлении
• Как выявить причины люфта и устранить их

У каждого автомобиля руль сконструирован достаточно просто. Однако этот узел – один из самых важных в транспортном средстве. Ведь с его помощью человек, управляющий автомобилем, поворачивает, маневрирует, преодолевает препятствия и паркуется. К сожалению, руль – не самый надежный механизм. Дело в том, что состоит он из множества подвижных деталей и соединений, которые во время эксплуатации изнашиваются: образуется люфт. В сегодняшней статье разберемся, каким бывает максимальный люфт рулевого управления и как не допустить возникновения серьезной поломки.

Как определить неисправность рулевой рейки

Многих, особенно начинающих, автолюбителей интересует вопрос о том, как понять неисправность рулевой рейки? В большинстве случаев сделать это можно, непосредственно, находясь за рулем автомобиля, однако износ втулки или выработка в корпусе диагностируется только при снятии или разборке. Также выявить неисправность можно по вышеописанным признакам.

Как проверить рейку рулевую на неисправность и что делать

Диагностику неисправности рулевой рейки необходимо выполнять, основываясь на признаки которые появляются при эксплуацаии. Для начала опишем диагностику рейки с ГУР.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной

Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Разбитые втулки

Чаще всего причиной возникновения гула и/или дребезжания руля при повороте (и даже без него) становятся разбитые втулки. Соответственно, нужно выполнить демонтажные работы и проверить их состояние. Обычно восстановлению они не подлежат. Поэтому можно поступить двумя способами — поменять электроусилитель вместе с рейкой в сборе, либо же купить и использовать ремонтный комплект, состоящий в том числе и из втулок.

Заодно имеет смысл проверить состояние червячной передачи (шестерни). Она выходит из строя гораздо реже, однако, если автомобиль имеет большой пробег — обязательно стоит ее проверить.

Датчики поворота

Проверка работы датчиков крутящего момента осуществляется методом компьютерной диагностики. Тут желательно обратиться за помощью в автосервис. Но, как правило, датчики — это достаточно надежные устройства, поэтому редко выходят из строя. такой датчик начинает “глючить” если пыльник, который установлен над ним, поврежден, и во внутрь попадает влага.

Электропривод руля

В современных ВАЗах с ЭУРом, при значительном пробеге могут наблюдаются проблемы с электродвигателем. Это ощущается по увеличивающемуся усилию на рулевом колесе. Соответственно, в таком случае желательно проверить состояние щеток, подшипников и обмоток электродвигателя.

Аналогично, как и при проверке гидравлической рейки, нужно обратить внимание на состояние пыльника, наконечников, тяг

Регулировка

Регулировка выполняется таким образом: можно снять рейку с транспортного средства или отрегулировать ее на нем. Первый способ применяется после ремонта машины, перед установкой. Чтобы просто отрегулировать рейку, работу выполняют непосредственно на машине.

Подтяжка рейки при помощи ключа

Для проведения работы необходимо иметь универсальный восьмигранник на 17 мм и разводной гаечный ключ. Все работы, связанные с устранением неисправностей, выполняются на подъемнике или смотровой яме:

1. Сначала автомобиль надо поставить на ручной тормоз, на задние колеса подложить какой-нибудь упор;
2. Потом необходимо заблокировать руль и обесточить бортовую сеть машины (снять минусовую клемму с аккумулятора);

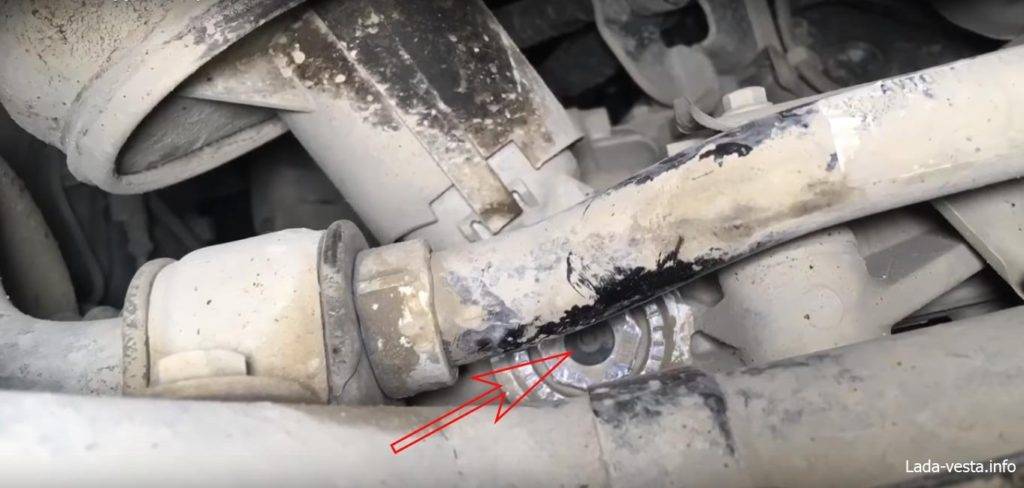

3. Потом необходимо найти гайку, при помощи которой производится наладка рулевой рейки. Она находится на противоположной, повернутой к кузову, стороне крепления рейки. Иногда ее принимают за другую деталь;
4. Сначала следует помыть дно машины. В данном случае применяют подходящий аппарат (керхер, к примеру). Это делается для того, чтобы очистить гайку от слоя грязи. После очистки детали от загрязнения, в нее вставляют ключ для подтягивания рейки и настраивают ее положение. Инструмент вращается по часовой стрелке.

Устраняем люфт

Конечно, капитальный ремонт необходим не в каждом случае, так же не всегда нужна замена комплектующих частей, потому что:

• На ваз 2109 рулевая рейка регулируется, и если знать, каким образом подтянуть механизм рулевой рейки, тогда можно убрать стуки рулевого управления без каких-либо денежных вложений вообще
• Это возможно, конечно, если стуки вызваны эксплуатационным либо заводским люфтом управления
• Для регулировки вам следует воспользоваться эстакадой либо смотровой ямой, отыскать под слоем грязи регулировочную гайку, затем, воспользовавшись специальным ключом «17» ее подкрутить

Разбираем рейку

Когда вы устранили люфт, но стуки при этом не исчезли, тогда на ваз 2109 рейка рулевая подлежит разборке и ремонту:

• Самостоятельный ремонт рейки, не составит особого труда, конечно, если знать в какой последовательности необходимо выполнять операции
• Сначала снимаем рулевую рейку, причем, если с тягами ее все в порядке, тогда их снимать не обязательно, просто откручиваете их от агрегата и все
• Затем зажимаем её в тиски либо в специальное приспособление для ремонта
• А затем снимаем хомуты, крепящие защитный колпак, пыльник, правую опору и распорное кольцо
• Впоследствии выполняется снятие всех остальных деталей (фото со схемой внизу), включая полную выпрессовку подшипников
• Затем детали следует, как можно тщательнее очистить от грязи, с дальнейшим их промыванием в керосине
• А после очищения всех деталей, их следует очень внимательно осмотреть на предмет наличия надиров либо других повреждений
• Если небольшие задиры будет легко устранить при помощи наждачной бумаги, все сильно изношенные детали, а поврежденные тем более, обязательной необходимо заменить
• Такой же подход справедлив и к дефектовке подшипников
• В их конкретном случае при малейших сомнениях в работоспособности этих устройств деталей следует их немедленная замена
• Так же вам следует понимать, что сама подтяжка рулевой рейки, процедура в принципе, не трудная для выполнения собственными руками операция
• Зато разборка рулевой, а тем более её замена может потребовать от вас специальных навыков кроме этого понадобится грамотная инструкция
• Когда у вас совсем нет времени, либо желания проводить подобные операции самостоятельно, либо вы совсем не хотите вникать во все тонкости этого процесса, тогда оптимальным вариантом для вас будет выполнение всех ремонтных работ в специализированной автомобильной мастерской
• Вы, конечно, понимаете, что цена услуг специалистов обойдется дороже самостоятельного ремонта
• Причем сумма счета, который, вам выставят, может сильно отличаться
• К примеру, проведение дефектовки — это одна стоимость, а полный ремонт — совсем другая

Схематическое устройство рейки рулевой, на ней хорошо видно, что за чем снимается и затем одевается назад

• Стоит заметить, что рейка рулевая это не самый дешевый агрегат автомобиля, поэтому выполнить сразу замену целиком мало кто решается
• Начинают все с попытки отремонтировать имеющееся устройство
• Случается, что достаточно просто подрегулировать её, чтобы неисправность исчезла, либо выполнить частичный ремонт с заменой подшипников
• Разумеется, процедура диагностики, а так же последующий ремонт невозможен без разборки
• Только разобрав рейку рулевого управления, вы получите полное представление о состоянии её деталей, какие части требуют доработки (шлифовки например), а какие следует однозначно заменить
• Ремонт практически в любом случае выйдет гораздо дешевле, чем полная замена
• А если выполнять ремонт рейки самостоятельно вы сэкономите еще и на стоимости услуг автослесарей
• Для выполнения самостоятельного ремонта как уже не раз упоминалось, понадобится ремонтный комплект, специфические ключи, а так же набор подшипников и консистентная смазка
• На приобретение комплектующих тратится не много денег
• Однако, если вы сменили все подшипники, а также уплотнения и смазку, а проблемы с управлением машиной все равно остались, тогда вам все-таки потребуется услуги специалистов, чтобы определить точную причину поломки либо замены «серьезных»(главных) составных частей
• Самое примечательное, что в условиях современного тотального «дефицита» финансов к полной замене узла целиком прибегают только в крайних случаях, когда в старом уже нечего ремонтировать

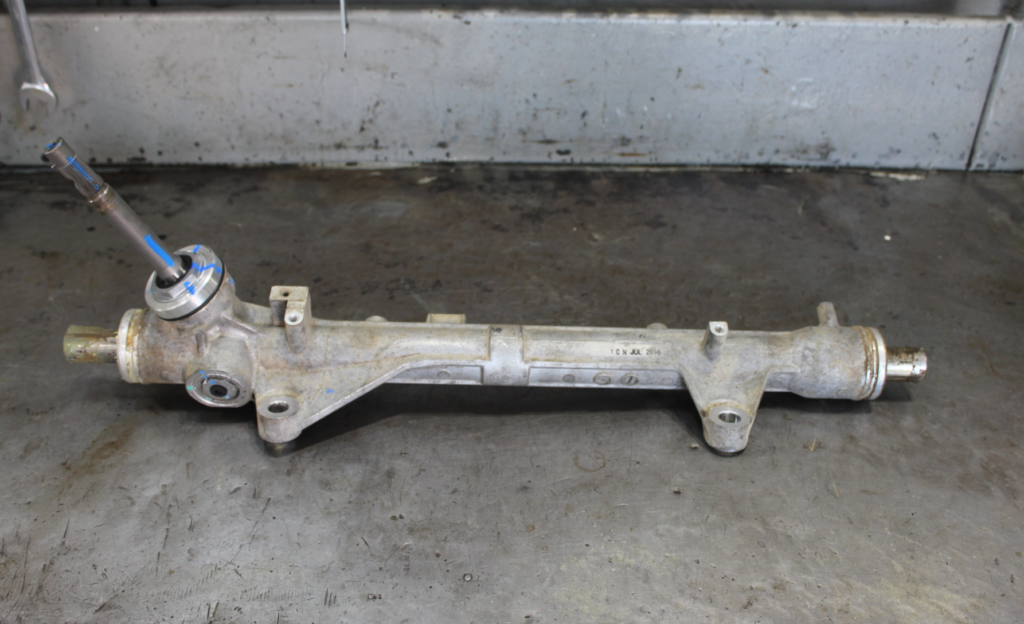

Ремонт рулевой рейки своими руками

Восстановление этой детали необходимо, если при движении вы слышите стуки, которые отчетливо чувствуются на руле. Когда стук можно слышать даже при простом вращении руля, когда машина стоит, то здесь без ремонта просто не обойтись.

Конечно, сложность ремонта напрямую зависит от типа поломки. Пыльники вполне может заменить каждый. Нужно знать, что регулировать рейку нужно вдвоем. Один человек вряд ли справится с этой работой.

Чтобы ремонт прошел максимально успешно, нужно заранее приобрести специальный ремкомплект, а также собрать нужный для этой операции инструмент. И здесь имеется в виду не стандартный набор автолюбителя, а вполне экзотический инструмент. Нужен специальный восьмигранный ключ на 17 и съемники подшипников.

Обслуживание своими руками

Автомобили семейства Лада имеют относительную простую конструкцию механизмов. В большинстве случаев процесс ремонта и обслуживания может выполнить автовладелец собственными силами. Если говорить о рулевой рейке, то это ремонтопригодный механизм с достаточно простой конструкцией. Прежде, чем приступать к любым восстановительным работам нужно детально изучить рулевой узел, чтобы не усугубить проблему неопытными действиями.

Самый простой вариант – это обратиться в сервисный центр, где специалисты сделают все быстро и качественно. Но это потребует дополнительных материальных затрат. При самостоятельном ремонте, первое что потребуется – покупка ремкомплекта для рулевой рейки Лава Веста. Он обойдется дешевле, чем приобретение нового узла. Главное – не экономить и выбирать качественные детали проверенных производителей.

Важно! На подготовительном этапе восстановления рулевой рейки убедится в наличии всего необходимого инструмента и запчастей, которые понадобятся в ходе выполнения работ

Демонтаж

Прежде, чем снять рулевую рейку на Lada Vesta, необходим предварительный демонтаж сопряженных узлов. Чтобы удобно это сделать, автомобиль нужно поместить на подъемник. После этого выполняют следующий алгоритм действий:

1. Подъем передней части машины на домкрате. В идеале использовать подъемник.
2. Снятие передних колес.
3. Отключение проводки ЭУР.
4. Далее выкрутить болт фиксации рулевого вала, который ведет в салон.
5. Потребуется демонтаж рулевой тяги и внешних наконечников.
6. Снятие хомутов и крепежных элементов, которые фиксируют рулевую рейку.
7. Весь механизм снимают с подрамником.
8. После этого можно вытащить рейку через колесную арку.

Выполнив все вышеуказанные действия можно приступать к разбору, регулировке и замене изношенных деталей.

Установка

После замены пыльников, подшипников и других элементов рулевой рейки, механизм нужно собрать. При замене тяг или сальников специалисты рекомендуют проводить замену только в паре, с обеих сторон. Все манипуляции выполняют в следующем порядке:

В процессе сборки изначально нужно установить подшипники.
В картер корпуса заливается соответствующая смазка.
Установка деталей должна выполнятся при своде и фиксации меток

Это обеспечит правильную фиксацию руля.
Далее устанавливается упор, монтируется пластиковое кольцо и пружины.
Важно нанести на реечный вал литиевую смазку, которая обеспечит плавность хода.
В конце надеваются новые пыльники.. Выполнив все необходимые манипуляции рейку можно устанавливать обратно

При этом подсоединяют шлицы и усилитель руля. Система ЭУР подключается к бортовой сети. Рулевые наконечники крепят в поворотном кулаке. На этом процесс сборки окончен

Выполнив все необходимые манипуляции рейку можно устанавливать обратно. При этом подсоединяют шлицы и усилитель руля. Система ЭУР подключается к бортовой сети. Рулевые наконечники крепят в поворотном кулаке. На этом процесс сборки окончен.

Важно! Выполняя ремонт важно подбирать запчасти к данному автомобилю. Артикул рулевой рейки для машины Лада Веста имеет обозначение – 8450006828

Регулировка

Сборка и монтаж рулевой рейки на автомобиле Лада Веста – это важный, но не заключительный этап. Для нормальной работы механизма нужно провести грамотную регулировку системы и подтяжку деталей.

Процесс настройки лучше выполнять на яме или на подъемнике. Также не лишним будет помощь второго человека, поскольку это существенно облегчит задачу. Подтяжка на «Весте» несложная задача, особенно, когда имеется соответствующий опыт. Основная задача заключается в подтяжке гайки, которая поджимает втулку скольжения. Именно ее расслабленность может создавать люфт руля и посторонние звуки.

Этапы регулировки рулевой рейки:

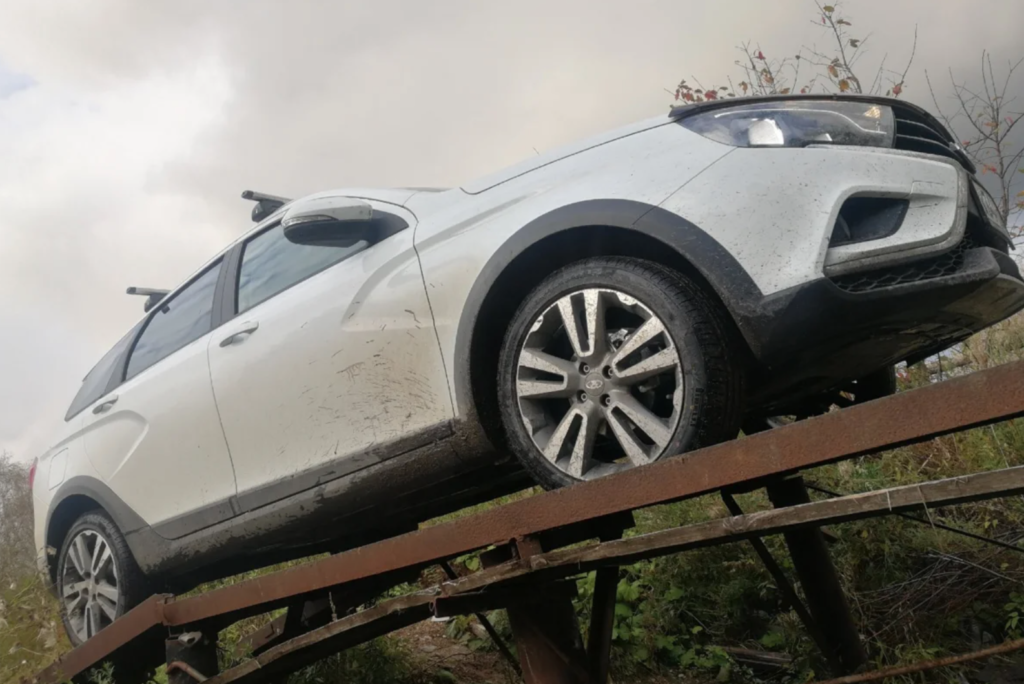

Заехать на яму, эстакаду или же поднять переднюю часть автомобиля домкратом.
Колеса должны быть четко выровнены.
Далее идет проверка люфта передних колес с использованием люфтомера

Важно, чтобы зазор не превышал 10 °.
Процесс настройки заключается в снятии контргайки и последующего подкручивания регулировочной гайки. Важно достичь хорошей плотности зажатия.

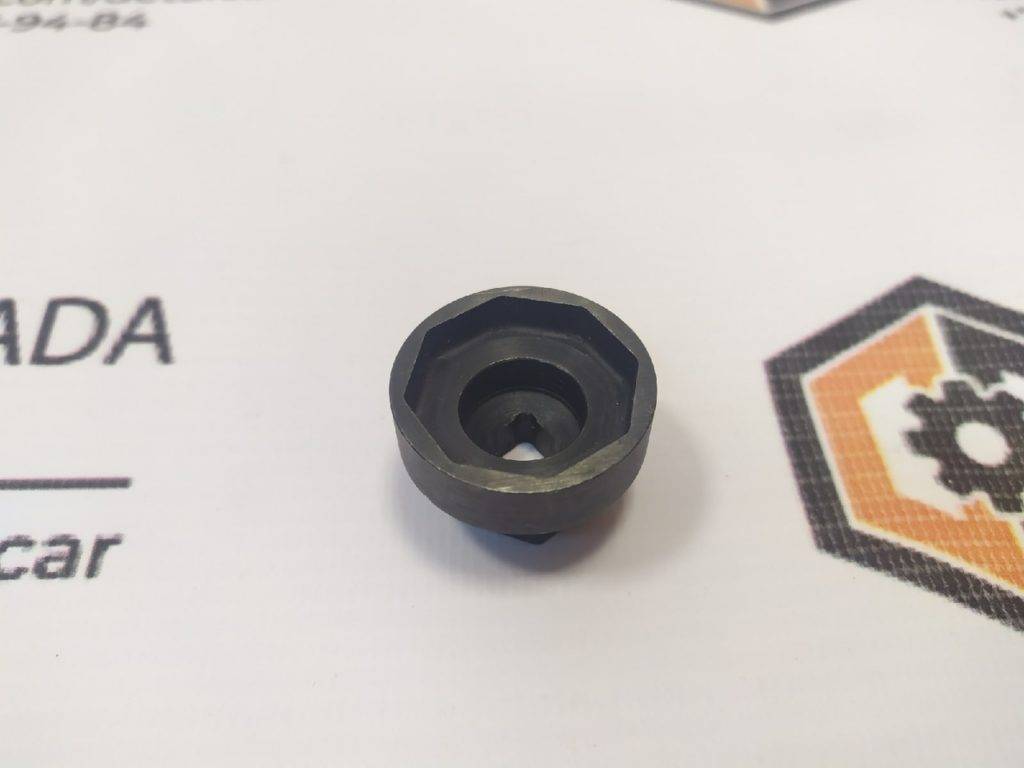

Для затяжки гайки потребуется специальный ключ регулировки рулевой рейки 19/24 миллиметров, который имеет артикул 16436. Подобный восьмигранный ключ, есть далеко не у каждого и стоимость его не самая доступная. Как вариант, попросить у знакомого или обратиться в автосервис.

Как проверить люфт руля

Проверить люфт руля нужно следующим образом.

• Поставить автомобиль на твердую ровную поверхность – бетонное или асфальтированное покрытие. Колеса авто – сухие, чистые и поставлены в направлении продольной оси кузова.
• Перед замерами руль поворачивают влево и вправо, чтобы почувствовать тот момент, когда колеса начинают менять свое направление.
• На рулевое колесо устанавливают прибор, который показывает градус отклонения от центральной точки.
• Показатели свободного поворота влево и вправо суммируются.

Каким инструментом проверяется

Самый простой способ замера люфта руля выполняется при помощи обычной линейки. На рулевом колесе наносится отметка. Затем его поворачивают вправо, подставляют линейку шкалой к отметке, а одним краем упирают ее в левую стойку. При свободном повороте влево отметка пройдет несколько делений на шкале. Стоит отметить, что для прохождения техосмотра автомобиля этот метод не является точным.

Вот еще один способ определения суммарного люфта:

Для точного определения величины люфта необходимо приобрести люфтомер. Существует два вида этих приборов: электронный и механический. Первые отличаются большей точностью, в них может быть несколько функций и их очень легко использовать. Вторая категория не нуждается в элементах питания, и они отличаются высокой надежностью.

Вот как работает электронная модель:

Ремонт рулевого механизма

Осуществить ремонт рулевого механизма своими руками будет легко, если вы следуете рекомендациям нашего материала:

• Зажимаем механизм в тиски и прочищаем щеткой по металлу, далее обрабатываем Уайтспиритом и ветошью
• Как только корпус засияет как новенький, откручиваем болты усов
• Предварительно рекомендуем проконтролировать состояние сайлентблоков
• При обнаружении люфта, трещин резины и других дефектов, заменяем их
• Отгибаем пластину, контрящую болты с помощью молотка и зубила, откручиваем болты и снимаем усы

Стягиваем затычки с обоих концов рейки
Затем снимаем резинки вала и чехол. Чехол можно выкинуть сразу, остальные элементы необходимо тщательно вымыть и высушить, только не на солнце
Снимаем стопорную шайбу подшипника, поддеваем ее отверткой
Откручиваем гайку приготовленным заранее специальным ключом, под ней обнаруживаем подшипник
Затягиваем в тисках наш шлицевой вал

На губки тисков желательно подложить мягкие накладки, чтоб не повредить вал
Осторожно постукивая молотком по корпусу, пока не выйдет подшипник
За ним легко последует вал, шестеренки и остальные детали
Все снятые элементы тщательно промываем Уайтспиритом при помощи кисточки
Отыскать подшипник именно такого типа будет очень проблематично, так как он нестандартный, поэтому следует его аккуратно вымыть и сохранить
Если все-таки необходимо его снять, воспользуйтесь специальным съемником
Рекомендуем не трогать его без крайней необходимости, поскольку функционирует он весьма сносно длительное время
Вытряхиваем зубчатую рейку из корпуса и промываем ее Уайтспиритом. Затем просушите ее и смажьте
Через отверстие, находящееся в корпусе аккуратно извлекаем пластмассовую вставку и выкручиваем зажимную гайку
Часто такое действие проходит весьма туго, знайте, что в ремонтном комплекте есть новая, если боитесь повредить эту
Заменяем кольца уплотнения, сначала не забудьте вытряхнуть упор
Внимательно рассматриваем усы, наконечники не должны люфтить, пальцы должны шевелиться с приложением некоторого усилия, защитные чехлы не должны содержать трещин и других дефектов
Если заметите, что в какой либо детали (или в нескольких) дефекты либо обнаруживается неправильная работа, непременно промойте деталь и просушите
Если это не помогло, заменяем деталь, но стараемся сохранить по максимуму
длину рычага
Чтобы защитить от последствий коррозии, на данном этапе рекомендуем обработать «Мовилем» резьбу
Далее занимаемся шарнирами
Устанавливаем новые шарниры, если в их работе что либо не нравится, либо кажется подозрительным
Вставляем новую пластиковую втулку в корпус, выступы ее должны быть непременно направлены в отверстия

Отрезаем резинки

• Вставляем рейку со стороны шестерни
• Примерное расстояние от корпуса рейки до торца должно быть около 28-ми миллиметров
• Сама рейка при этом, не должна торчать наружу

Подшипник надо запрессовать до упора с шестеренкой вместе
Зажимаем в тисках вал вместе с корпусом
Тогда не придется прикладывать большие физические усилия
Ориентируем по шестерне зубчатую рейку
Вставляем упор, затем гайку и пружину
Устанавливаем новое резиновое кольцо со стороны вала, и накручиваем еще одну гайку
Надеваем крышку и контрашайбу, совмещаем отметки
Затем надеваем вместе с чехлом резиновое кольцо, плотно затягиваем пластиковые хомуты
Устанавливаем усы

Затягиваем их с большим усилием, подгибаем стопорную пластину
Прикрепляем резиновые заглушки
Аккуратно перетаскиваем собранный агрегат в моторный отсек
Ставим рейку на место, накидываем хомуты, наживляем гайки и не забываем про шайбы
Дальнейшую установку проще выполнить с напарником (помощником).
Совмещаем конец рулевого вала из салона, чтобы совпадал с валом шестерни
Обязательно обращаем внимание на лыску на валу, в которую и должен пройти болт муфты (иначе вы его не вставите)
Наживите, аккуратно постукивайте молотком по муфте, насаживаем ее поглубже
Звук срабатывания сигнала в нашем случае может служить критерием правильности установки
Пока сигнал не звучит, продолжаем работать молотком
Заработал сигнал — можем считать, что рулевой агрегат готов к применению
Вставляем болт муфты в уши и крепко зажимаем
Вставляем пальцы усов в рычаги и закручиваем гайки, не забываем зашплинтовать их
Берем само контрящиеся гайки и затягиваем на хомутах рейки, шпильки хомутов обрабатываем «Мовилем»
Прикручиваем колеса и снимаем машину с домкрата и подставок

Ресурс рулевой рейки

Завод-производитель указывает, что ресурс данного механизма на модели Веста составляет 60-80 тысяч километров. Данный параметр может отличаться в зависимости от стиля вождения транспортного средства. Желательно после указанного пробега посетить сервисный центр для планового осмотра механизма.

Несмотря на относительную новизну данного экземпляра семейства Лада, проблемы с рулевым управлением могут проявиться уже через 20-40 тысяч километров. Статистика говорит, что только половина всех автомобилей могут проехать указанный производителем ресурс без поломки.

При самостоятельном осмотре рулевой рейки необходимо обратить внимание на следующе моменты:

• Прежде всего, необходимо проверить прочность установки всех элементов. Иногда достаточно простой подтяжки. Если это не сделать вовремя, проблема может усугубиться.
• В подавляющем большинстве случаев проблемы с рейкой происходят из-за нарушенной герметичности пыльников. При необходимости элементы нужно заменить, чтобы защитить движущиеся механизмы от загрязнения.
• Оцените степень износа деталей ходовой части. Выход из строя рулевых тяг, шаровых опор и амортизаторов негативно влияют и на другие узлы. В частности и рулевая рейка вынуждена работать на износ.
• Выявив более серьезные проблемы при осмотре желательно обратиться в сервис. Неопытные манипуляции приведут к еще большей поломке.

Поскольку Лада Веста — это бюджетный вариант транспортного средства, то и срок службы ее деталей не очень высок. Продлить эксплуатацию и работоспособность можно только благодаря своевременному плановому осмотру.

Стучит рулевая рейка Ваз 2110 – из – за чего и как это исправить

Стук в рулевой рейке Ваз 2110 довольно наиболее распространенная неисправность. Откуда он происходит? Давайте искать первопричину. Да, рулевая рейка – система более простая, нежели устаревшая червячная разновидность. Как уже отмечалось выше, она даже на российских машинах «ходит» 80-100 тыс. км, не доставляя автомобилистам проблем. Но преждевременный стук, увы, иногда возникает. Причины бывают такими:

1. На ВАЗах к примеру, часто стук в рулевой рейке спровоцирован недостаточно хорошо закрученными крепежными болтами. Нет, затянуты они были добросовестно, это наши удивительные дороги, создавая вибрации, со временем раскрутили их. Стук здесь устранить несложно – надо просто затянуть все крепежи.
2. На машине ВАЗ-2110 и всем авто в семействе десятого ряда нередко изнашивается опорная втулка на одной из сторон рейки. Поскольку изготавливают опорные втулки здесь из пластмассы, быстрый износ их не становится чудом при поездках по нашим идеальным, так сказать, автодорогам. Неровности способствуют возникновению свободного хода этого элемента, отчего износ происходит ускоренными темпами.
3. Куда серьезнее ситуация, когда разрываются чехлы, защищающие рулевую рейку. Тогда пыли и грязи открыт доступ на ее зубчатые поверхности, что уже без лишнего драматизма похоже на катастрофу. Долго рейка без защиты не проработает, поэтому и появляется злополучный стук.
4. Коррозия детали – вообще фатальная проблема, потому что рулевую рейку придется однозначно менять. Это дорого, но не дороже финансов и, главное, жизни со здоровьем.
5. Редко, но имеет место заводской брак. Тут рейка чаще всего стучит уже на новом автомобиле. Благо, если транспорт числится на гарантии – тогда замены некачественного узла можно добиться за счет «заведения» изготовившего машину. Повреждение на заводе, плохое качество изготовления – наиболее частые случаи производственного брака.
6. Материал рейки. Как правило, он мягкий и рассчитан для езды по качественным дорогам. При езде же по нашим ямам и в следствии постоянной вибрации постепенно слой за слоем, микрон за микроном происходит снятие металла с поверхности рейки, а это приводит к преждевременному износу опорной втулки. В данному случае проблему можно решить двумя способами. Или купить новую рейку или заказать изготовление аналогичной из более прочного металла. Обычно люди, которые этим занимаются порекомендуют вам нужный материал.
