Принцип функционирования механизма сцепления

В своём обычном рабочем положении нажимной и ведомый диски являются плотно прижатыми друг к другу с помощью мощных пружин, посредством рычагов и выжимного подшипника. Под воздействием силы трения между данными дисками, на первичный вал коробки переключения передач от маховика мотора постоянно передаётся крутящий момент. Если отвести нажимной диск от ведомого, то произойдёт прерывание крутящего момента от мотора и прекращение вращения ведомого диска с валом.

Рассоединение дисков производится при помощи вилки сцепления, которая своим строением напоминает обычные качели. Данная вилка приводится в действие посредством цепочки рычагов и тяг педалью сцепления в кабине автомобиля или трактора.

Выжимание педали сцепления производит разведение дисков сцепления, в результате чего между ними остаётся свободное пространство. Наоборот, отпускание педали и выключение сцепления приводит к плотному сжатию ведущего и ведомого дисков механизма. Усилие от нажатия на педаль сцепления передаётся на устройство механически (посредством рычажного или тросового механизма), либо гидравлическим приводом.

Ведомый диск в постоянном режиме зафиксирован вместе с маховиком с помощью диска нажимного. Для того, чтобы транспортное средство тронулось, ведомый диск должен соприкоснуться с вращающимся маховиком. Водитель нажимает на педаль сцепления, и это позволяет ему включить первую передачу. Когда педаль он отпускает, пружины нажимного диска снова соединяют ведомый диск с маховиком. Скорости вращения диска и маховика постепенно выравнивается, благодаря чему и достигается плавное и правильное движение транспортного средства.

В полной мере крутящий момент начинает передаваться тогда, когда достигается полное выравнивание скоростей вращения ведомого диска, диска сцепления и маховика. Если при трогании с места перестать выжимать педаль сцепления слишком резко, «бросить» её, то машина ли трактор может заглохнуть. При «бросании» педали ведомый диск с силой прижимается к диску ведущему (к маховику) и затормаживает его до такой степени, что мотор может остановиться (заглохнуть). То есть, в этом случае сцепление работает подобно тормозному механизму. Поэтому педаль сцепления после момента начала зацепления дисков нужно отпускать плавно.

При переключении любой другой передачи, кроме первой, нужно также добиваться неизменно плавного хода педали. Это позволит продлить срок эксплуатации механизма сцепления и всей трансмиссии в целом.

Стопор обратного хода

Этот элемент катушки всегда в работе, будь то мультипликатор или безынерционка. Механизм прост, но выполняет очень важную задачу — подключает шпулю к главной паре, одновременно застопоривая свободный ход. А, как известно, в мультах ручка крутится только вперед. Это своеобразный замок, который передает усилие от натянутой лески фрикционному тормозу. При отключении стопора, шпуля освобождается и, естественно, крутится в любую сторону.

Различают два вида стопоров обратного хода — нормальный (застопоривается через некоторое время после поворота ручки в обратную сторону) и мгновенный (застопоривается моментально). В настоящее время большинство мультипликаторов обладают именно мгновенным стопором.

Особенно гордятся своим произведением инженеры компании Shimano. Они даже дали уникальное имя своей системе — SuperStopper (СуперОстанавливатель — в дословном переводе). На данный момент, мне как обладателю катушки именно с такой системой, сравнивать ее с другими не приходилось, но скажу объективно — стопорит моментально, даже миллиметра движения не позволяет! Японцы, что тут скажешь!

Пробуксовка при переключении передач АКПП: почему буксует коробка автомат

Начнем с того, что АКПП состоит из трех основных частей, каждая из которых выполняет определенные функции.

• Гидротрансформатор. Крутящий момент, создаваемый двигателем, увеличивается гидротрансформатором и затем передается на планетарный редуктор с помощью масляных потоков и давления.
• Планетарный редуктор изменяет величину полученного от гидротрансформатора крутящего момента и выходное число коробки передач в соответствии с режимами движения. Происходит это за счет блокировки одних шестерней и разблокировки других. Набор фрикционов и тормозных механизмов, ответственных за переключения между шестернями, блокируют и останавливают элементы планетарной передачи.
• Система гидравлического управления. Она предназначена для управления планетарным редуктором.

Как уже было сказано выше, часто поломки трансмиссии проявляются ощутимыми толчками при переключении передач. А также может провялятся пробуксовка автоматической коробки передач на разных ступенях. При этом сложность диагностики неисправности АКПП нередко заключается в необходимом полном демонтаже всего агрегата.

Признаки пробуксовки АКПП

Пробуксовка автоматической коробки передач проявляется легким проскальзыванием при резком нажатии педали акселератора или при переключении на повышенную передачу. При таком проскальзывании пропадает тяга, двигатель автомобиля начинает работать «в холостую».

Если продолжать эксплуатацию АКПП, не обращая внимания на эту неисправность, то в дальнейшем пробуксовка значительно усилится, коробка начнет буксовать даже при старте с места, а также при переключениях АКПП как на пониженную, так и на повышенную ступень.

Почему буксует АКПП: причины

Пробуксовка при переключении передач АКПП на повышенную передачу часто свидетельствует об использовании некачественного или потерявшего свои свойства трансмиссионного масла. Также в этом случае рекомендуется проверить уровень масла. Масло не должно быть ниже положенной отметки или выше.

Если пробуксовка проявляется исключительно при переключении АКПП «на холодную», тогда необходимо проверить фрикционы (фрикционные диски). Фрикционные диски устанавливаются на планетарный редуктор. При выключенной передаче вращение фрикционных колец относительно друг друга происходит полностью свободно.

При включении передач фрикционные кольца, прижимаясь друг к другу, позволяют крутить планетарный редуктор (солнечные шестерни в определенном порядке). При этом фрикционы недолговечны и со временем изнашиваются (при пробеге автомобиля в 200-250 тысяч километров).

Гидроблок. Засоренные каналы гидроблока не позволяют обеспечить качественную подачу ATF к подвижным элементам. Очистка каналов гидроблока выполняется по средствам очищающей химии под воздействием ультразвука.

Данная работа проводится только на снятом гидроблоке и является очень трудоемкой. Также после ремонта гидроблока рекомендуется произвести замену всех фильтров автомобиля и, соответственного, трансмиссионного масла в АКПП.

Если замена масла выполнена, но пробуксовка проявляется при переключении АКПП «на горячую», это значит, что вышел из строя блок соленоидов и/или насос. В результате использования некачественного или отработанного масла соленоиды приходят в негодность.

Для выявления этой неисправности, выполняется замер давления в системе смазки. Если давление в системе находится на низшей отметке, значит, проблема заключается в соленоидах или в насосе.

Еще одной из возможных причин пробуксовки АКПП может быть сбой в электронном блоке управления (ЭБУ АКПП). ЭБУ – сложное электронное устройство автоматической трансмиссии. Система управления состоит из памяти, в которой записаны программы управления АКПП.

Также блок взаимодействует с группами датчиков, подающих в каждый определенный момент времени информацию о состоянии контролируемого участка в процессе работы самой АКПП, исполнительных механизмов и т.д.

Для точной проверки ЭБУ АКПП и определения проблемы необходимо обратиться в сервисный центр для проведения качественной и точной диагностики. В случае выявления дефекта, проблема нередко решается только полной заменой электронного блока управления АКПП, так как устройство зачастую неремонтопригодное.

Когда нужна замена фрикционных дисков

Каждому автовладельцу очень важно осознать, что эксплуатировать машину, у которой изношены и сгоревшие фрикционы очень опасно. И на это есть причины:

• Соседние поршни, барабан и втулки могут перегреться.
• Клеевой слой накладки может попасть в масляную жидкость, что также приводит к падению давления, загустению масла, ухудшается трение втулок, изнашиваются клапанные плиты и др.

Вышеперечисленные проблемы могут стать причиной внезапной остановки автомобиля, что как всегда бывает в самый неподходящий момент.

Существует немало признаков, указывающих на выход из строя фрикционов. При проявлении водителю необходимо предпринять срочные меры, дабы избежать серьезных последствий. Что касается признаков, следует насторожиться если:

• Масло становится тёмным и у него появляется запах гари.
• С помощью замерного щупа или контрольной пробирки выявляется уменьшение уровня смазки.
• Селектор коробки передач стоит на нейтральном режиме, но автомобиль всё равно движется.
• Появились сложности с переключением передач.
• Отказал режим заднего движения.
• Автомобиль начинает дёргаться и пинаться, когда выполняется переход на другой скоростной режим.
• При холостых оборотах появляется металлический шум.

Для чего нужны в АКПП фрикционы, стальные диски?

Фрикционы работают в паре со стальными дисками по аналогии со сцеплением механических КПП. Прижимаясь к стальным дискам, они соединяют два вращающихся вала АКПП. Фрикционы собраны в Барабан (который еще называют «Корзиной сцепления») и он имеет два состояния: «рабочее» — заблокированное, когда фрикционы сжаты со стальными дисками через поршень и «свободное» — когда между фрикционами остается рабочий зазор с маслом и сцепления нет. В разомкнутом состоянии фрикционы со стальными дисками вращаются с разными скоростями.

Таких барабанов с фрикционами в АКПП бывает от 3-х (плюс тормозная лента) до 7-ми и больше.

Работой барабанов управляет компьютер изменением давления масла, подаваемого гидроблоком — соленоидами, в пакеты сцепления. Гидроблок, с помощью соленоидов- электроклапанов гидравликой нажимает на поршни барабанов, сжимая фрикционы с стальными дисками одних пакетов и, сбрасывая давление в других, позволяет пружинам разжимать фрикционы в нерабочих пакетах.

Модели с несколькими барабанами

Довольно часто на производстве встречается муфта предохранительная (фрикционная) с несколькими барабанами. Среди достоинств модификации стоит отметить хорошие упоры и высокую прижимную силу. Многие модели способны выдерживать большие нагрузки. У механизмов редко устанавливаются накладки. Также стоит отметить, что ведущие шестерни используются большого размера. Некоторые муфты работают от растяжных пальцев. У них имеются две стойки.

При этом вилка для подключения находится в передней части конструкции. Устройства не подходят для приводов, поскольку у них медленный старт. Также стоит отметить, что существуют модели с отжимным диском. Шток в данном случае располагается в горизонтальном положении. Пальцы при этом используются небольшого размера. В устройствах высокая сила сжатия. Барабаны способны вращаться только в одном направлении. Ведущий диск может находиться за выжимной пластиной либо перед ней.

Для чего нужны в АКПП фрикционы и стальные диски?

Фрикционы работают в паре со стальными дисками по аналогии со сцеплением механических КПП. Прижимаясь к стальным дискам, они соединяют два вращающихся вала АКПП. Фрикционы собраны в пакет (который еще называют “корзиной сцепления”) и он имеет два состояния: “рабочее” – заблокированное, когда фрикционы сжаты со стальными дисками через поршень и “свободное” – когда между фрикционами остается рабочий зазор и сцепления нет. В разомкнутом состоянии фрикционы со стальными дисками вращаются с разными скоростями.

Таких пакетов с фрикционами в АКПП бывает от 3-х (плюс тормозная лента) до 7-ми и больше.

Работой пакетов управляет компьютер путем изменения давления масла подаваемого гидроблоком – соленоидами, в пакеты сцепления. Гидроблок – с помощью соленоидов электроклапанов, гидравликой нажимает на поршни, сжимая фрикционы с стальными дисками одних пакетов и, сбрасывая давление в других, позволяет пружинам разжимать фрикционы в нерабочих пакетах.

Кроме обычных двусторонних фрикционов с внутренним зубом и стальных дисков с наружным зубом стали использоваться комбинированные: сталь-фрикцион.

Односторонние фрикционы с одной стороны – фрикционная накладка, а с другой – голая стальная поверхность. Такие фрикционы первичного вала могут иметь внутренний зуб, а ответные односторонние фрикционы (вторичного вала) – наружный зуб.

В легендарных коробках AL4 и Мерседесовских 722.6, впервые массово стали использовать односторонние фрикционы. Только французы (DP0) сделали это скорее для удешевления и экономии, а немцы (722.6) – с удорожанием, из соображений компактности, управляемости и надежности.

Сейчас существует много коробок, где в один из часто сгорающих пакетов введены односторонние фрикционы в качестве более эффективно работающих и более устойчивых к сгоранию.

Материал фрикционной накладки в большинстве случаев имеет целлюлозную основу, пропитанную специальными смолами, чтобы надежно схватываться со стальным диском и без проскальзывания передавать крутящий момент от двигателя.

В пакетах, где фрикционы часто перегреваются, фрикционные накладки могут иметь насечки для отвода масла. В наиболее важных пакетах насечки имеют спиралевидную форму, и устанавливаются строго по направлению движения. Насечка здесь хотя и уменьшает рабочую площадь, но увеличивает скорость прохождения масла через этот канал и лучше охлаждает поверхность. При износе глубины насечки поток масла уменьшается, что может привести летом к перегреву и ускоренному сгоранию пакетов фрикционов.

Накладка фрикциона может изготавливаться также на графитовой или кевларовой основе. Но нужно сказать, что тот же мировой гигант ВorgWarner, производящий фрикционы для одной и той же коробки выпускает одновременно и фрикционы с целлюлозной основой без насечек, и на кевларовой основе, исходя из особенностей работы коробки. Эта особенность учтена в регулировках гидроблока.

Производители не раскрывают состав и тип материала накладки фрикциона. Фрикционы поставляются именно из того материала, который должен по расчетам производителя использоваться в этом пакете.

Кевларовые или графитовые фрикционные накладки выдерживают без потери качества довольно длительную работу при температуре до +140º. Эти материалы дороже обычных и встречаются на рынке только для отдельных пакетов АКПП. Общее их количество не превышает 3-5% от всего количества продаваемых фрикционов. У таких комплектов в названии встречается аббревиатура: HEG или “Power Pack”. Стоит отметить, что за повышенную температурную стойкость приходится платить худшими характеристиками по скольжению и стабильности материала по мере износа.

Для наклейки накладки на поверхность стального диска наносится клеевое-лаковое покрытие, которое обычно состоит из смол, с температурой плавления 180-200º. Эта температура плавления выбирается настолько высокой, чтобы при рабочем нагреве масла в АКПП клей не расплавился. И настолько низкой, чтобы сэкономить при наклеивании накладки на заводе. Фрикционная накладка наклеивается на стальную поверхность прессованием в токах высокой частоты, разогревающими клеевой слой.

Эта клеевая основа и является «главным врагом» гидроблока и соленоидов.

Замена фрикционов АКПП

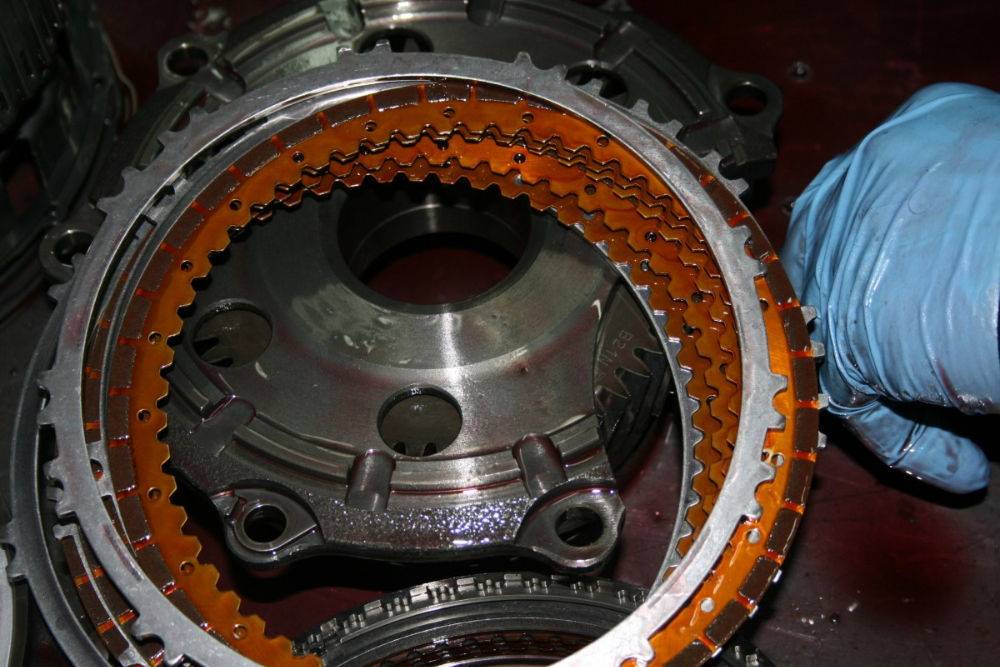

Устанавливаются фрикционы пакетами на каждую планетарную передачу. При этом износ даже в одном пакете может быть неравномерным. Специалисты до сих пор не имеют единого мнения о том, как менять фрикционные диски. Кто-то рекомендуют менять лишь изношенные диски, а не целый пакет. Тогда как другие специалисты утверждают, что при замене только лишь отдельных износившихся дисков в скором времени возникает необходимость производить снова сложный ремонт коробки.

Замена фрикционных дисков очень трудоемкий процесс

Именно поэтому рекомендуется при необходимости ремонта и замены фрикционов выполнять их замену сразу пакетами, что позволит избавить автовладельца от необходимости в ближайшем времени заново производить подобные ремонтные работы. Замена фрикционов акпп должна выполняться исключительно профессиональными специалистами.

Несмотря на кажущуюся легкость выполнения замены – провести подобную работу самостоятельно не представляется возможным. В первую очередь подобное объясняется необходимостью производить демонтаж коробки с автомобиля. Выполнить подобную операцию можно только лишь при наличии у вас специального профессионального оборудования. Кроме того определить износ фрикционов может только лишь профессиональный специалист.

Обучающее видео: замена фрикционов акпп

https://youtube.com/watch?v=1ucvZ4xb134

Поэтому мы не рекомендуем вам пытаться экономить на использование услуг профессиональных специалистов из сервисных ремонтных центров. Опытный мастер сможет провести все необходимые ремонтные работы буквально в течение нескольких дней. Автовладельцу лишь необходимо учитывать, что стоимость таких ремонтных работ в силу их повышенной трудоемкости может иметь достаточно высокую стоимость. Тогда как сами пакеты фрикционов имеют не слишком высокую стоимость. При необходимости проведения ремонтных работ и замены фрикционов следует помнить о том, что рекомендуется выбирать расходники от тех производителей, которые зарекомендовали себя с наилучшей стороны. В идеале это должны быть либо оригинальные запчасти или же производители, одобренные самим изготовителем автомобиля. В данном случае вы сможете гарантировать проведение качественных ремонтных работ и отсутствие каких-либо проблем в эксплуатации автоматической коробки передач в будущем.

Основные характеристики фрикционной передачи

Для расчета фрикционной передачи необходимо учитывать следующие критерии

1. Передаточное число – величина, равная отношению числа зубьев ведомого и ведущего валов. Оно оказывает воздействие на скорость передачи крутящегося момента от мотора к приводу узла. Эта характеристика равна отношению угловых скоростей катков. Также передаточное количество можно выразить при помощи отношения частот вращения или диаметров катков. В большинстве фрикционных механизмов его значение меньше или равно 7.
2. КПД: указывает количество утраченных мощностей. Зависит от числа потерь во время качения и скольжения. Величина этого параметра рассчитывается экспериментальным методом, при помощи сравнения мощностей ведущего и ведомого валов. Средний КПД фрикционных механизмов равняется 90%.
3. Контактная прочность: характеризует способность передачи выдерживать крупные нагрузки. Оценивается при помощи контактного напряжения, возникающего в месте соприкосновения катков. Чем ниже контактная прочность конструкции, тем сильнее изменяется форма основных деталей во время соприкосновения. Рассчитать эту характеристику можно при помощи формулы Герца, где учитываются коэффициент нагрузки, приведенный радиус кривизны, модуль упругости и сила сжатия катков.
4. Тип движения катков: характеризует траекторию движения рабочих тел вращения. Оно может быть реверсивным и нереверсивным. При реверсивном движении рабочие тела вращения перемещаются в противоположных направлениях, что позволяет осуществлять передачу 2 путями. При нереверсивном движении катки движутся в 1 направлении. Передача производится только 1 единственным способом.
5. Материал тел качения – характеристика, влияющая на износостойкость устройство, контактную прочность, коэффициент трения и модуль упругости. Чаще всего при изготовлении деталей кинематической пары используется металлокерамика или сочетание стандартной и закаленной стали (закалка до 60 HRC). Эти материалы уменьшают габариты механизма и увеличивают величину КПД. При использовании чугуна катки смогут работать без использования смазки. Наиболее дешевым материалом являются фрикционные пластмассы и текстолит. Но они обладают низким КПД: 50%. Высокими показателями трения обладают валы с кожаным или деревянным покрытием. Минусом этих материалов является низкая контактная прочность.

В следующей таблице указана величина коэффициента трения для фрикционных передач из разных материалов:

Покрытая смазкой сталь	0,04 – 0,05
Сталь с сухой поверхностью	0,14 – 0,19
Фрикционная пластмасса с высушенной поверхностью	0,36 – 0,46
Текстолит с высушенной поверхностью	0,31 – 0,36
Металлокерамика с сухой поверхностью	0,29 – 0,34

Эти факторы и характеристики учитываются при изображении фрикционной передачи на кинематических схемах.

Когда нужно менять фрикционные диски

Износ фрикционной пары сопровождается выделением пыли и металлических частиц, которые улавливаются фильтром и магнитом. Дальнейшее разрушение муфт приводит к повреждению соленоидов, уплотнительных тефлоновых колец.

Деградирующая жидкость ATF не в состоянии охлаждать и смазывать детали, что приводит к ускоренному выходу АКПП из строя. Запах гари от масла с одновременным помутнением является одним из признаков износа фрикционов.

Основные признаки неисправности

Признаки некорректной работы пакета фрикционов в АКПП:

При переключении селектора автомобиль остается неподвижным или разгоняется только при сильном повышении оборотов. При попытке перевода селектора не чувствуются толчки, указывающие на изменение режима работы коробки.
При включении переднего хода автомобиль разгоняется до второй передачи, а затем АКПП не в состоянии включить следующую скорость. Проблема возможна при попытке движения задним ходом.
При переводе селектора в нейтральное положение автомобиль продолжает движение из-за спекания пакетов фрикционов (например, из-за перегрева).
При движении в гору автомобиль теряет скорость либо АКПП преждевременно переходит на пониженную ступень.
При переключении скоростей в АКПП чувствуются сильные толчки, указывающие на критический износ дисков фрикционов.
Посторонний шум при работе двигателя на холостых оборотах, возникающий из-за биения изношенных дисков в барабанах или на валах.

Перечисленные симптомы не обязательно указывают на поломку фрикционов (кроме последнего пункта). Некорректная работа АКПП возможно при засорении гидроблока, поломке соленоидов или падении уровня жидкости.

В некоторых автомобилях коробка переходит в аварийный режим с выводом сообщения на экран в комбинации приборов. На фотографии хорошо видны стальные диски со следами побежалости от перегрева.

Стальные диски со следами побежалости от перегрева

Первая помощь при повреждении

При обнаружении поломки АКПП необходимо прекратить дальнейшее движение и доставить автомобиль в сервис на эвакуаторе. Допускается перемещение машины на буксире с соблюдением требований изготовителя.

Если АКПП перешла в аварийный режим работы, то возможно движение своим ходом на небольшой скорости. Дополнительную информацию следует получить из инструкции по эксплуатации, прилагаемой к автомобилю.

Форма выпуска деталей

Почти все вариации на рынке представляют собой изделия пластинчатого типа. Это наиболее эффективная методика.

Отличия возникают в размерах. А точнее, в диаметре пластин. Но выбор тут обычно характеризуется требованием оборудования, к которому впоследствии и будет подсоединяться продукция.

Есть различия и в видах крепления абразива, который имеет серьезное значение в многодисковых изделиях. Самой эффективной вариацией считается заклепка.

В зависимости от формы, действие фрикционной муфты изменяется незначительно. Только если речь идет не о диаметре пластин, а об их количестве. Тут работает принцип: чем больше, тем мощнее. Поэтому, ориентироваться придется в любом случае на конкретное оборудование в цеху.

Причины выхода из строя фрикционов

По мнению автоэкспертов, уже через 100-150 км. автовладелец начнет замечать неисправности в работе фрикционов. На это может указывать задержка, резкие рывки, что наблюдается во время переключения АКПП. Чтобы диагностировать фрикционный износ нужно залазить в коробку передач, что вызывает некие сложности.

Среди основных причин нарушения работы фрикционов выделяют следующие:

• Загрязнённое масло. Обычно производители рекомендуют осуществлять замену своего масла каждые 60 тыс. км. пробега. После этого около 50% свойств масла теряются, и тогда оно начинает пригорать, в нём появляется загрязнения, что в результате затрудняет прохождение масла по каналам гидроблока и насоса. А из-за падения давления диски начинают гореть, вот почему в данной поломке водитель чувствует запах горелого. При игнорировании смены масла, у машины на 80-100 тыс. км. пробега возникают такие проблемы.
• Недостаточный масляной уровень или загрязнён масляной фильтр. Это приводит к таким же проблемам, как при предыдущей причине.
• Вода попала в масло. При данной ситуации наблюдается быстрое разрушение мягких фрикционных накладок, речь идёт о тех, которые изготовлены из прессованной бумаги. К примеру, такая проблема может быть у утопленных автомобилей.
• Забился радиатор. Нарушается циркуляция масла, которое приобретает густую консистенцию. Результатом проблемы станет полный отказ АКПП.

Также список можно дополнить длительной пробуксовкой, динамической ездой и т. д.

Фрикционы в нормальном состоянии

Основные признаки неисправности фрикционов

В процессе эксплуатации автомобиля часто возникают тревожные симптомы, по которым определяются дефекты отдельных узлов и деталей. При поломке и износе фрикционных дисков появляются следующие признаки:

1. Трансмиссионное масло приобретает темный оттенок и характерный запах гари.
2. Снижение уровня смазочного материала в картере АКПП (ниже минимальной отметки на замерном щупе или контрольной пробке).
3. Машина продолжает движение при переводе селектора АКПП в нейтральный режим N.
4. Затруднения при переключении передач.
5. Отказ режима заднего хода.
6. При переходе на другую скорость машина дергается и пинается.
7. Возникновение характерного металлического шума на холостых оборотах.
8. Автомобиль движется только при непрогретом масле в АКПП, пока оно густое и вязкое (на холодную). Горячее масло обладает меньшей вязкостью, толкатель не может полноценно сжать изношенные диски.

При возникновении одного или нескольких симптомов рекомендуется проверить работу механизма сцепления. В современных автомобилях проверка фрикционов осуществляется при подключении к бортовому компьютеру через специальные диагностические разъемы.
