Признаки неисправности
Если с устройством работы катушки зажигания разобраться можно, то в причинах ее неполадки могут быть виноваты разные факторы. Рассмотрим, какие признаки неисправности катушки зажигания существуют и как правильно их распознать.
Признаки неисправности КЗ:
1. Возникновение обратного выхлопа. Как только в системе произошел сбой, водитель замечает появление обратного выхлопа. Он свидетельствует о том, что в систему просочился бензин. Если проблему не решить сразу, то она повлечет за собой другие последствия. Из трубы повалит черный дым с сильным запахом бензина.
2. Большой расход топлива. Если у автомобиля повысился расход топлива, то это вовсе не означает, что вышла из строя катушка зажигания. Но проверить ее все же стоит. В этот момент происходит ситуация, когда малое количество энергии достигает свечей. Возгорания не происходит, поэтому топлива поставляется еще больше.
3. Пропуск зажигания. Неправильная работа СЗ заставляет мотор останавливаться, поскольку искра подается нестабильно. Мотор постоянно глохнет, а водитель его заводит раз за разом.
4. Остановка «движка». Если катушка работает неправильно, то это повлечет за собой проблемы с образованием искры. И постоянно при падении оборотов мотор будет выключаться, а водителю придется его перезапускать. Если свечи уже давно изношены, то катушка будет работать на большом выходе, а со временем выйдет из строя.
5. Некорректная работа на холостых. Это очевидная проблема заключается в том, что неработающая свеча зажигания при неисправной катушке заставляет двигатель дребезжать на холостых. Чтобы проверить это, необходимо открыть капот, включить мотор и наблюдать за его работой. Немонотонный звук свидетельствует о неисправности.
6. Повышенные выбросы. Если топливо сгорает не полностью, то это приводит к большим выбросам. Когда горючее сгорает, то остатки продуктов просачиваются сквозь нейтрализатор и систему рециркуляции. Но несгоревшее топливо нейтрализовать не выйдет, поэтому оно уходит сразу в атмосферу.
7. Активация индикатора Check Engine. Если произошла активация Чек Энджин, значит, в катушке зажигания возникли неполадки. Разные датчики заставляют Check Engine загораться. К примеру, сигналы способен подавать катализатор или цилиндры.
В список неисправностей катушки зажигания входят другие симптомы. Если топливо сгорает неправильно, то запах выхлопных газов также об этом сигнализирует. Из трубы чувствуется сильный запах бензина. Если в ней образуется большое количество топлива, то может произойти выхлоп с огнем. В этой ситуации не стоит продолжать водить машину. Лучше сначала отремонтировать ее и только потом приступить к вождению.
Если неиспользованное горючее не попадает в выхлоп из-за конструкции двигателя, то оно попадает в масляный поддон. Бензин смешивается с маслом. Чтобы проверить это, необходимо достать щуп и стереть с его конца масло. Если салфетка не отдает запахом бензина, то все нормально. В противном случае это говорит о том, что свеча или катушка не работают должным образом.
Классическая конструкция катушки зажигания
Наипростейшие катушки зажигания имеют две медные обмотки, которые насчитывают до 150 витков в первичной и до 30000 во вторичной. Они обе являются изолированными. Цель изоляции — предотвращение возникновения короткого замыкания. Их корпус очень похож на стакан с крышкой. На нее выведены контакты первичной обмотки. Вторичная обмотка находится внутри первичной. Один ее конец соединен с обмоткой низшего напряжения. Второй конец тоже выведен на крышку бобины. Его задача- подключение цепи, которая соединяет трансформатор со свечой. Внутри обмоток прячется железный сердечник. Его цель — увеличение силы, которая возникает внутри магнитного поля.
Такого рода конструкции являются редкостью в настоящее время. Они уже не используются для автомобилестроения. Но есть вероятность их встретить при ремонте старых машин.
Как проверить катушку зажигания
Катушка зажигания ВАЗ – схема
Предотвратить отказ оборудования или его плохую работу можно, проводя периодический контроль за показателями КЗ.
Как проверить бобину на работоспособность подскажут различные методы диагностики. Процесс проверки для современных автомобилей примерно одинаков.
Визуальный вариант
Первое, что проводят, чтобы понять состояние катушки зажигания – их осматривают зрительно. Для этого придется снять КЗ с применением торцевого ключа на 10 либо Torx E8.
На что надо смотреть:
- на возможные трещины и повреждения корпуса и резинового колпачка,
- на пластиковые части – нет ли вытекания массы или оплавления,
- на положение пружины внутри узла.
Способ «Искра на свече»
Проверка «на искру» проводится несложно. Внимательно осматривают изоляцию провода от катушки к свече. Наконечники свеч вывинчивают и связывают за «юбки», расположив в 2-4 см одна от другой. Включают зажигание от первого оборота стартера. Наблюдают за искрой – она должна быть постоянной, устойчивой и иметь яркий фиолетовый оттенок. Тогда можно говорить об исправной работе КЗ.
Простой метод – смена места
Есть еще один простой способ диагностики катушек – поменять их местами. Неисправный блок вызывает пропуск зажигания на конкретном цилиндре, это хорошо заметно. На дисплее авто с автоматизированной системой управления видна ошибка «P0302.
Пропуски зажигания в цилиндре Х». Это означает, что катушку, которая выдает такой результат, необходимо заменить. Если при смене катушек на цилиндре Х сохраняются пропуски зажигания – это проблема не с КЗ, а с другими узлами – модулем зажигания, разъемом катушки или проводами, топливной форсункой и др.
Проверка катушки разрядником
Искровой разрядник – несложное устройство с контактами и проводом, который подключается на массу.
Расстояние между контактами можно регулировать: выставляется зазор, такой же как в свече зажигания – 2-3 мм или 20-30 мм для высоковольтной части КЗ. Особенность проверки разрядником – не просто проверка свечой на наличие искры, а выяснение, как проходит работа под нагрузкой.
- ИКЗ отсоединяют от свечи.
- На нее устанавливают искровой разрядник.
- Подают массу от контакта аккумулятора к разряднику. Используют провод.
- Стартером включают коленвал в движение.
- Наблюдают за искрой. Наличие ее говорит об исправности КЗ зажигания.

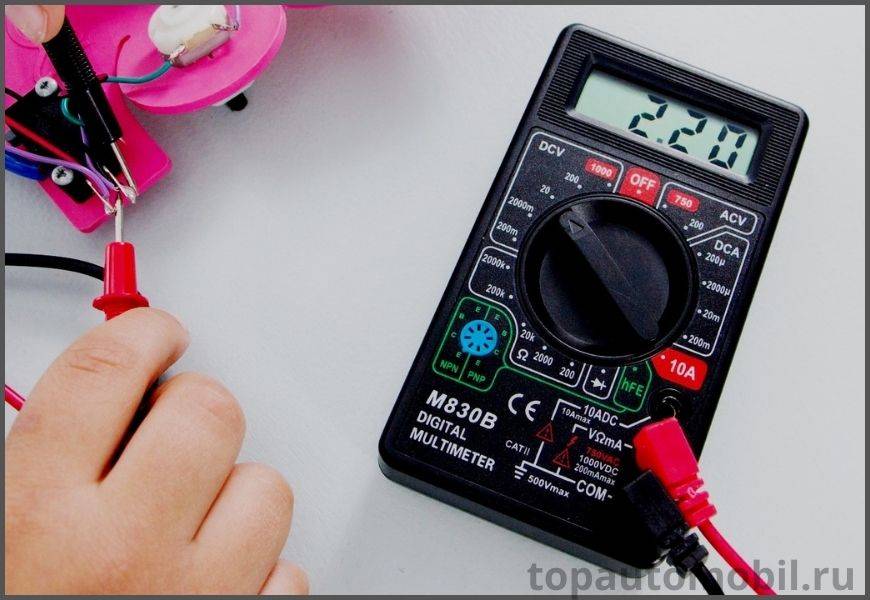

Как прозвонить ИКЗ мультиметром
Для определения электрического сопротивления в первичной и вторичной обмотках индивидуальной катушки – ИКЗ – проводят проверку мультиметром-тестером.
Последовательность действий следующая:
- сначала выясняется уровень напряжения на выводах,
- затем промеряется сопротивление
Определение напряжения на выводе проводов
- Снять катушку с двигателя. Для этого от нее отсоединяется колодка с проводами.
В некоторых автомобилях бренда Lada, например, с мотором H4M, приходится снимать впускной трубопровод. - Включить зажигание. Провести измерение напряжения на колодке 3. Это один из выходов первичной обмотки.
Показатель напряжения не должен быть менее 12 В. При обнаружении меньшего значения, приходится сделать вывод о неисправности проводов питания или ЭБУ.
Более простой вариант – если разряжена аккумуляторная батарея. - Выключить зажигание.
Определение сопротивления катушки зажигания
Проводится в режиме Омметра.
Мультиметр ставится на измерение сопротивления в пределах 200 ом.
Проверяется погрешность прибора смыканием щупов, та величина, которая видна на дисплее будет вычитаться из конечных показателей.

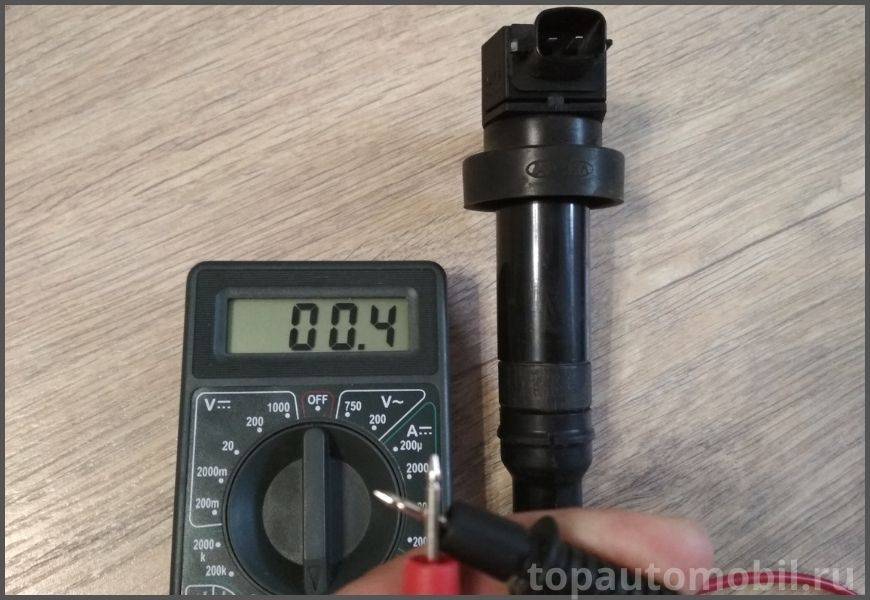

Проверка первичной обмотки соприкосновением щупа прибора с контактами 1 и 3.
Это как раз выходы этой обмотки, поэтому сопротивление между ними мало – порядка 1 ом.
Проверка сопротивления между выводами 1-2 и 2-3, то есть между выводами первичной и вторичной обмотки.
Оно должно быть максимальным, поскольку во втором виде напряжение достигает десятков тысяч В.
Проверка катушки зажигания мультиметром в режиме Омметра во вторичной обмотке.
Для этого прибор настраивают на 2000 кОм (2 МОм).
Красный щуп соприкасается с пружиной внутри колпачка, черный идет к выводу 2.
Показатель будет характеризовать сопротивление вторичной обмотки.
Принимается во внимание нагрев КЗ, чтобы получить адекватные показатели она должна быть остывшей.
Профессиональный метод тестирования КЗ предполагает использование специального стенда для проверки. При необходимости проводится компьютерная диагностика.
Устройство системы зажигания
На рисунке представлена система зажигания, которая применяется в бензиновых автомобилях.
Рассмотрим более подробно устройство и схему системы зажигания авто.
Основные элементы:
- источник питания (аккумуляторная батарея и автомобильный генератор);
- накопитель энергии;
- выключатель зажигания;
- блок управления накоплением энергии (микропроцессорный блок управления, прерыватель, транзисторный коммутатор);
- блок распределения энергии по цилиндрам (электронный блок управления, механический распределитель);
- свечи зажигания;
- высоковольтные провода.
Источником питания для системы зажигания выступает аккумуляторная батарея непосредственно в момент запуска мотора, и генератор во время работы двигателя.
Накопитель применяется для аккумуляции и преобразования достаточного количества энергии, которая используется на создание электрического разряда в электродах свечи зажигания. Современная система зажигания автомобиля может применять емкостной или индуктивный накопитель.
Индуктивный накопитель представляет собой катушку зажигания (автотрансформатор), первичная обмотка у которой, подключается к полюсу плюсовому, а минусовой полюс подключается через устройство разрыва. В процессе работы устройства разрыва, возьмем для примера кулачки зажигания, в первичной обмотке наводится напряжение самоиндукции. В это время во вторичной обмотке создается повышенное напряжение, необходимое для пробоя на свече воздушного зазора.
Емкостной накопитель представлен в виде емкости, которая заряжается при помощи повышенного напряжения. В нужный момент отдает всю энергию на свечу зажигания.
Блок управления накоплением энергии предназначен для определения начального момента накопления энергии, а также момента его передачи на свечу зажигания.
Выключатель зажигания – электрический или механический контактный блок для подачи в систему зажигания напряжения. Выключатель зажигания многим автомобилистам известен, как «замок зажигания». Ему отводится две функции: подача напряжения непосредственно на втягивающее реле стартера и подача напряжения в бортовую сеть автомобиля.
Устройство распределения по цилиндрам применяется для подачи в определенный момент энергии к свечам зажигания от накопителя. Данный элемент системы зажигания двигателя состоит из блока управления, коммутатора и распределителя.
Автомобилистам наиболее известно это устройство, как «трамблер», который является распределителем зажигания. Трамблер распределяет по проводам высокое напряжение на свечи цилиндров. Как правило, в распределителе присутствует кулачковый механизм.
Свеча зажигания – устройство с двумя электродами, которые находятся друг от друга на определенном расстоянии от 0.15 до 0,25 мм. Свеча состоит из фарфорового изолятора, который плотно насажен на металлическую резьбу, электродом служит центральный проводник, а вторым электродом выступает резьба.
Высоковольтные провода представляют собой одножильные кабеля с усиленной изоляцией. Проводник может быть выполнен в виде спирали, что поможет избавиться от помех в радиодиапазоне.
Принцип работы системы зажигания
Разделим работу системы зажигания на следующие этапы:
- аккумуляция электрической энергии;
- трансформация (преобразование) энергии;
- разделение по свечам зажигания энергии;
- образование искры;
- разжигание топливно-воздушной смеси.
На примере классической системы зажигания рассмотрим принцип работы. В процессе вращения вала привода трамблера приводятся в действие кулачки, подаваемые на обмотку первичную автотрансформатора напряжение 12 вольт.
В момент подачи напряжения на трансформатор, наводится ЭДС самоиндукции в обмотке и вследствие этого, возникает высокое напряжение до 30000 вольт на вторичной обмотке. После чего в распределитель зажигания (бегунок) подается высокое напряжение, который в момент вращения подает напряжение на свечи. 30000 вольт достаточно, чтобы пробить воздушный зазор свечи искровым зарядом.
Система зажигания автомобиля должна быть идеально отрегулирована. Если будет позднее или раннее зажигание, то двигатель внутреннего сгорания может потерять свою мощность или появится повышенная детонация, а это очень не понравится вашей шестерке (ВАЗ 2106).
Также на эту тему вы можете почитать:
Почему современные моторы ломаются чаще старых атмосферников
Рейтинг зимних шин – лучшие зимние шины 2022 года
Тюнинг Додж Караван своими руками
Типтроник: что это такое?
Коробка передач автомобиля и ее предназначение
Alex S 12 октября, 2013
Опубликовано в: Полезные советы и устройство авто
Метки: Как устроен автомобиль
Срок службы и неисправности катушек зажигания
Теоретически современные катушки зажигания имеют срок эксплуатации 60-80 тысяч километров пробега автомобиля. Однако реальные показатели во многом зависят от условий эксплуатации. Причин возникновения неисправностей может быть множество:
- Короткое замыкание на обмотках.
- Перегрев катушки.
- Износ в результате длительной эксплуатации или повышенной вибрации.
- Превышение времени зарядки. Чаще всего это происходит когда аккумулятор автомобиля не обеспечивает нужного уровня напряжения.
- Разгерметизация основных узлов двигателя и топливной системы.
- Повреждение корпуса.
В современных автомобилях бортовой компьютер сигнализирует о неисправности катушки включением на приборной панели индикатора Check Engine. Помимо этого, признаками нарушения работы являются:
- Отклонение сопротивления обмоток трансформатора от нормативной величины. Диагностируется при помощи тестера.
- Периодический или полный отказ одного или нескольких цилиндров двигателя, что снижает его мощность.
- Ухудшение работы ДВС при холодной (морозной) погоде или при высокой влажности воздуха.
- Отказ в работе двигателя при резком нажатии на педаль газа.
- Слабый разгон автомобиля.
Из-за особенностей конструкции ремонт катушек зажигания невозможен, и при обнаружении неполадок они просто меняются на новые. Проводить диагностику состояния и их замену лучше в сервисных центрах, поскольку от точности работы этого элемента системы зажигания зависит работа двигателя и автомобиля в целом.
Источник
Сухие и маслозаполненные катушки
Классическое строение катушки зажигания предполагает заполнение внутреннего пространства трансформаторным маслом. Цель этого- защита обмотки от перегрева под действием тока. Сам корпус изготовлен из металла. Это не всегда играет на руку. Поэтому большинство современных автомобилей созданы на другой конструкции- «сухой» трансформатор. Эта система является безкорпусной. Она покрыта слоем эпоксидного компаунда. Его роль- замена корпуса, защита от загрязнений, система охлаждения.
В некоторых иномарках использована комбинированная модель. Она объединяет контактный коммутатор и сухую катушку. Также может предполагать интеграцию катушки в распределитель.
Какие неисправности не диагностируются омметром
Омметром можно диагностировать только обрыв или короткое замыкание обмотки. Межвитковое замыкание в обмотке при измерении сопротивления будет малозаметно из-за небольшого сопротивления одного витка и, как следствие, незначительного изменения общего сопротивления при замыкании между витками. Пробой изоляции между витками как одной, так и разных обмоток обнаруживает себя лишь при воздействии на это место высокого напряжения. Он и вовсе не может быть обнаружен с помощью мультиметра.
Почему загрязнения мешают искрообразованию
Катушка зажигания, как и любой другой трансформатор, повышающий напряжение электрического импульса, уменьшает его ток. Загрязнение изоляторов катушек и свечей маслом и нагаром проводит электрический ток, поэтому может быть представлено в виде сопротивления, подключенного параллельно искровому зазору и шунтирующего его. Ток, идущий через этот шунт из грязи и влаги, сильно снижает мощность электрического импульса, приложенного к искровому зазору. Поэтому напряжение импульса на электродах свечи тоже падает, и его не хватает для уверенного пробоя межэлектродного промежутка. Следовательно, чем выше напряжение искрообразования, тем меньше ток импульса, а система зажигания чувствительнее к различным загрязнениям.

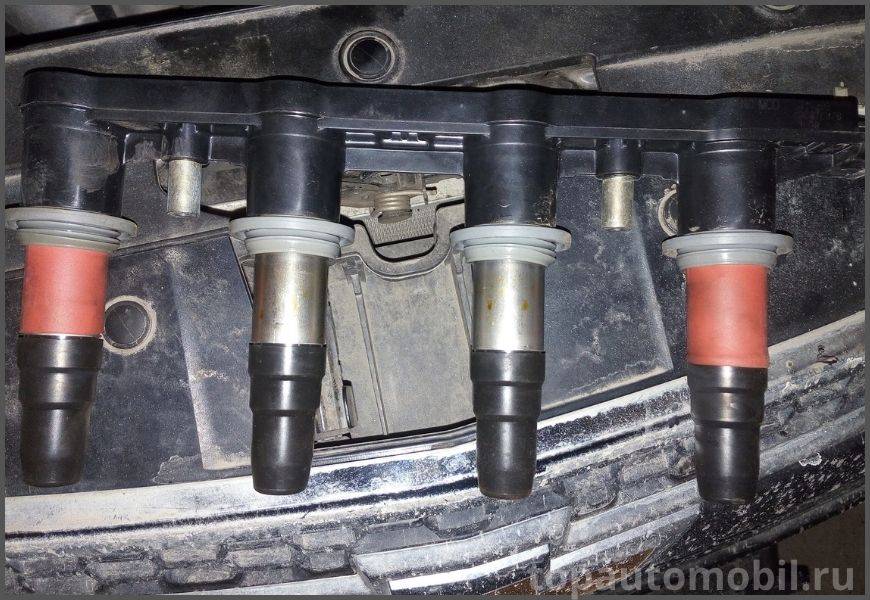

Индивидуальная катушка зажигания
В зависимости от устройства сердечника, индивидуальные катушки зажигания делятся на два типа – компактные, и стержневые Компактная (слева) и стержневая (справа) индивидуальные катушки зажигания, устанавливаемые непосредственно над свечами зажигания.
Последний тип используемых на авто катушек – индивидуальные. Такие катушки работают только с одной свечей, но при их использовании из передающей искру цепи исключен один из элементов – высоковольтный провод, поскольку катушка размещается непосредственно на свече.
Она имеет несколько иную конструкцию, но при этом принцип работы остался неизменным.
Устройство индивидуальной катушки зажигания
В ней имеется два сердечника. Поверх внутреннего располагаются две обмотки. Но в этой катушке вторичная обмотка располагается поверх первичной. Внешний сердечник располагается поверх обмоток.
Выходы вторичной обмотки подсоединены к наконечнику, который одевается на свечу. Этот наконечник состоит из стержня, рассчитанного на работу с высоким напряжением, пружины и изолятора.
Чтобы предохранить обмотки от значительных нагрузок, ко вторичной подсоединен диод, рассчитанный на работу со значительным напряжением.
Такая конструкция катушки очень компактна, что дает возможность использовать по одному элементу на каждый цилиндр. А отсутствие ряда других элементов, использующихся в системах, которые оснащаются первыми двумя типами катушек позволяет значительно снизить потери напряжения в цепи.
Это и все выпускающиеся на данный момент катушки зажигания, которыми оснащаются автомобили.
Источник
Виды систем зажигания
Важный элемент — распределяющее устройство, по типу которого различается контактная или бесконтактная система зажигания, а на новых автомобилях устанавливается более технологичная электронная система зажигания. Каждая из них имеет свои преимущества, которые нужно знать владельцу автомобиля.
Контактная система зажигания распределяет ток высокого напряжения по соответствующим цилиндрам при помощи механического устройства – прерывателя-распределителя. В нем располагается ротор трамблера, который поочередно прикасаясь к контактам, замыкает их на катушку высокого напряжения. На таких принципах работает система зажигания карбюраторного двигателя старых автомобилей.
- Повышение скорости вращения коленвала и поиск новых технологий, повышающих надежность, привело к тому, что появилась контактно-транзисторная система зажигания. В ней механический прерыватель-распределитель соединяет транзисторный коммутатор, по которому протекает ток низкого напряжения, что приводит к продлению срока службы контактов. Такая комбинированная система зажигания позволила отказаться от конденсатора, запараллеленного с контактами прерывателя. В остальном – это та же классическая система зажигания.
- Бесконтактная система зажигания – более современная альтернатива устаревшим контактным конструкциям. В ней контактный распределитель системы зажигания заменяется аналогичным устройством, работающим на оптическом, индуктивном сенсоре или датчике Холла. Импульс от него идет на транзисторный коммутатор, который и управляет повышающей обмоткой катушки зажигания, выступая прерывателем импульсов. Такая конструкция повышает КПД всей системы, позволяет экономить топливо при увеличении мощности двигателя, улучшает холодный запуск.
Электронная система работает непосредственно через установленный в ЭБУ микропроцессор при помощи специализированного программного обеспечения. Такая система зажигания служит долго и устанавливается на самые современные автомобили. В первых версиях она объединялась с системой впрыска топлива, но теперь она является составной частью единой системы управления двигателем.
Тестирование осциллографом
Самую объемную информацию получают после тестирования системы зажигания осциллографом, результаты которого, выводятся на монитор персонального устройства (ПК или планшета).
Он фиксирует в виде осциллограммы, изменения величин параметров не только катушки, а и всей группы систем двигателя. Искажение графика происходит под влиянием некоторых характеристик, по которым можно судить об исправности того или иного участка:
- Опережающее воспламенение (угол);
- Число оборотов в минуту (вращения коленвала);
- Положение дроссельной заслонки (угол перемещения);
- Давление;
- Пропорции топливной смеси (обедненная или обогащенная);
- Иные.
С помощью мотор-тестера на основе цифрового осциллографа, устанавливаются следующие проблемы:
- Размыкание высоковольтной цепи соединения датчика со свечами. Может происходить уменьшение промежутка искрения, что отрицательно скажется на транзисторе и изоляции;
- Увеличение сопротивления на этом участке, сопровождающееся падением напряжения. Такое происходит, когда окисляются, стареют и слишком длинные провода. На графике отчетливо видно, как величина напряжения в начале искрения больше, чем к концу горения искры;
- Обрыв такого провода между датчиком и катушкой. Дополнительный зазор искрообразования (между концами оборванного провода), приводит к увеличению напряжения, и вредит обмотке;
- Межвитковый пробой. Он также забирает на себя часть энергии, особенно при наращивании нагрузки на двигатель. Поэтому мотор теряет мощность во время разгонов и увеличения оборотов;
- Электродный зазор свечи. Изменение его величины, ведет к падению напряжения и пропускам воспламенения;
- Понижение компрессии в цилиндрах. Ориентируются на понижение напряжения искрообразования, из-за понижения давления нагнетания поршней в камерах цилиндров.
Все перечисленные изменения сопровождаются пробоем изоляции и падению напряжения в цепи системы зажигания. Эти и объясняется пропуски, перегазовки и провалы воспламенения.
Инструкция по проверке катушки зажигания мультиметром
Проверка описанного элемента представляет собой трехэтапный процесс. Он начинается с тщательной подготовки. Затем проводится визуальный осмотр, а заканчивается все тестированием системы с помощью специальных приборов.
Работу детали можно проверить на профессиональных диагностических стендах в спецсервисах и у дилеров. Для самопроверки понадобится мультиметр. Этот инструмент является универсальным диагностическим средством для максимально широкого спектра применений.
Профессиональное тестирование
Понадобится профессиональное качественное оборудование. Лучшим решением будет выделение отдельного стенда для проверки катушек. Можно будет задавать разные скоростные режимы роликам, имитируя разные виды работ.
При взаимодействии нужно следить за тем, чтобы искра сохранялась постоянно, вне зависимости от режима работы. Перед тестированием нужно убедиться, что это питание подключено правильно, в противном случае можно получить недостоверные данные, что помешает устранению неполадок.
Катушка является небольшим компонентом транспортных средств, но даже небольшие отклонения от нормальной работы могут вызвать серьезные проблемы с двигателем.
Подбор тестера
Специалисты из автомастерских часто пользуются приборами модификации MAS 838. Они предоставляют возможность измерять регулярный микроток 200 µA. Дисплей имеет подсветку, не нужно будет использовать фонарик при работе в плохо освещенном помещении, чтобы получить необходимую информацию.

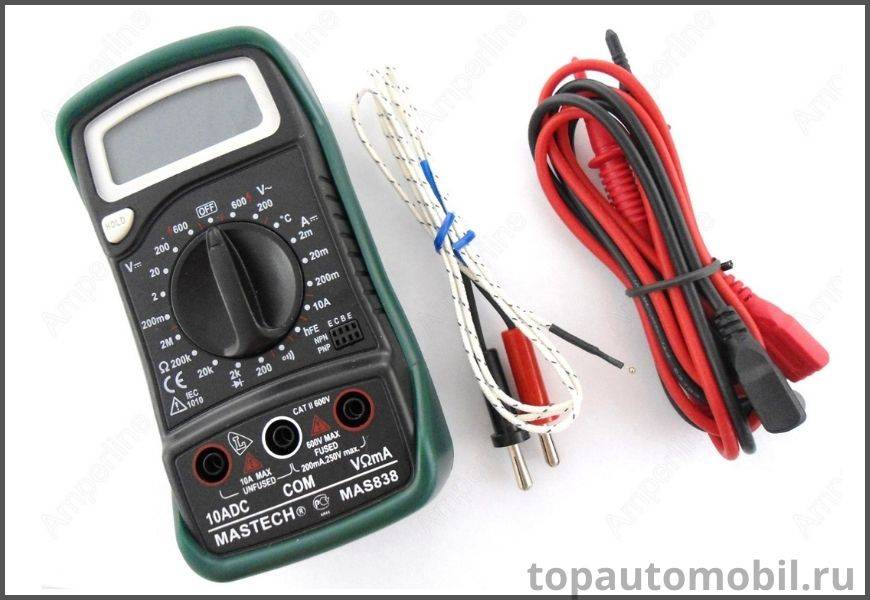

Прибор модификации MAS 838
Для запуска самого процесса не обязательно нужна конкретная точность. Поэтому для личного пользования нет необходимости покупать дорогие модели. Стандартная базовая комплектация – идеальное решение для домашнего мастера.
Бесконтактная система зажигания работает, пока магнит вращается, подавая переменный ток. Прибор может работать в широком диапазоне температур.
Сама система находится в подкапотном пространстве. Прозвонить ее очень просто — касаясь проводов.
Подготовительные операции
Прежде чем приступить к диагностике элемента, потребуется подготовить мультиметр. Это устройство способно определять точное напряжение и уровень электрического сопротивления в омах.
Современные автомобили оснащены различными типами катушек зажигания. Параметры каждой из моделей указаны в ПТС каждого автомобиля. Эти показатели необходимо знать для постановки диагноза.
Проверка заключается в выявлении такого параметра, как сопротивление элемента, то есть сопротивления вторичной и первичной обмоток. Если в процессе проверки не удастся обнаружить показатели стойкости, можно будет опираться на общепринятые признаки.
Внешний осмотр
Внешние характеристики системы могут незначительно отличаться в зависимости от модели. Существуют такие характерные элементы, как:
- крышка;
- корпус;
- расположенная по центру клемма;
- два контакта.
В процессе визуального осмотра элемента потребуется внимательно осмотреть состояние корпуса и постараться обнаружить на поверхности трещины, сколы и прогоревшие участки. Из-за того, что корпус выполнен из эбонита и не пропускает ток, неисправности устройства по большей части будут связаны с внутренними повреждениями.
При выявлении определенных проблем в процессе изучения потребуется замена элемента на новый. Новая катушка должна строго соответствовать всем необходимым техническим характеристикам — сопротивлению обмотки, длительности и энергии искры.
Если с внешними характеристиками проблем нет, то можно переходить к проверке первичной и вторичной обмотки.

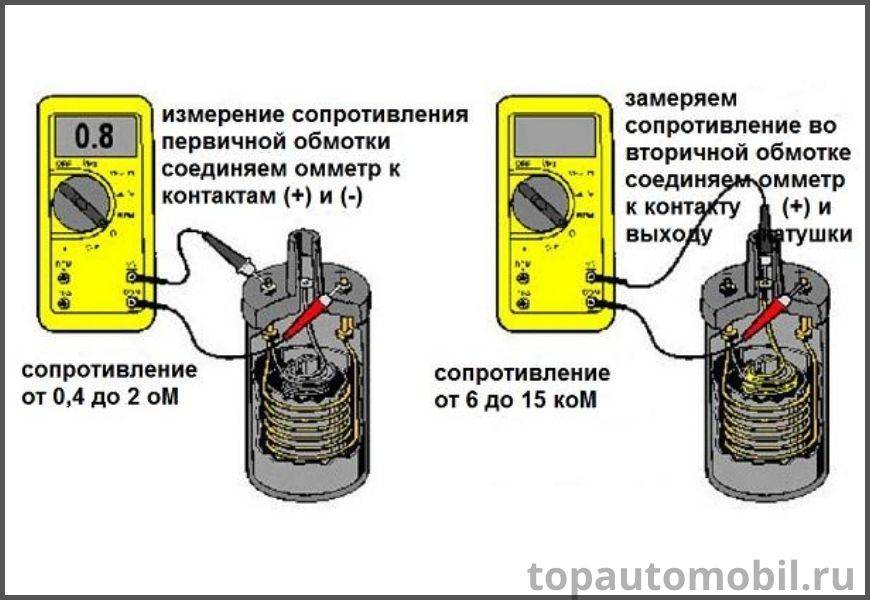

Проверка первичной обмотки
На этом этапе мультиметр необходимо подключить к минусовому и плюсовому выводам, а прибор настроить на измерение уровня сопротивления. Несмотря на то, что устройства разных автомобилей характеризуются разными значениями уровня сопротивления, показатель колеблется в диапазоне от 0,4 — 2 Ом.
Если в процессе диагностики устройство показывает значение, входящее в этот диапазон, можно судить об исправности устройства.
Отображение значения 0 Ом говорит о том, что в обмотке произошло короткое замыкание. Если полученным значением является бесконечность, произошел обрыв в электрической цепи. После проверки первичной обвивки можно приступать к выявлению проблем со вторичной.
Проверка вторичной обмотки
Во время этой проверки щупы мультиметра должны быть подключены к плюсовому контакту и к проводам высокого напряжения. Если в устройстве есть специальный пластинчатый сердечник, то параметры сопротивления будут в пределах от 6 до 9 кОм. Все другие категории катушек превышают 15 кОм.
