Что такое CVT коробка передач: особенности и принцип работы

Минусы вариаторной коробки передач

Однако питать ложные надежды в «совершенности» такого приспособления также не нужно. Среди всего прочего, минусы вариаторной коробки передач существенны, особенно для потенциального рядового автолюбителя. Наиболее основными являются:

сложный ремонт. Несмотря на такой несложный механизм, нарушить работу воротов легко, если не имеешь достаточного опыта в обращении с вариатором. Официальных сервисных центров, занимающихся ремонтом такого типа трансмиссии днём с огнём не сыщешь (хотя тенденция в последнее время склонна к изменениям), не говоря уже о городах с населением меньше миллиона;
низкий ресурс ремня (о котором мы поговорим чуть позже), требует периодичной его замены. Приемлемые варианты для замены найти не так-то просто, не говоря уже о потенциальной стоимости такого ремня;
микрочипы и датчики на устройстве при ремонте могут влететь в круглую сумму. Их заменой займутся далеко не все мастерские в городе;
использование определенного дорогостоящего масла в обслуживании коробки. Хорошие варианты приходиться долго искать, так как разный производитель требует индивидуальный тип масляной жидкости.

Основные детали, их назначение и принципиальная схема

Рассмотрим принципиальную схему устройства вариатора. Для каждой модели автомобиля или любой другой техники инженеры разрабатывают частный случай, имеющий незначительные конструктивные особенности. В общем виде всё выглядит так:

Рассмотрим особенности работы вариатора на автомобиле каждой части, её роль и особенности устройства:

Раздвижной шкив. Это два усеченных конуса с прямыми или тороидными вогнутыми поверхностями, надетых на одну ось. На валу один из них закреплён неподвижно, а второй имеет небольшой ход. В итоге неподвижный элемент является ведущим, а подвижный – ведомым.
Клиновидный ремень. Его тело образовано парой стальных лент, на которые нанизываются специальные пластины. Зацепление образуется в пазах, а рабочую часть каждой пластины составляет конусовидная законцовка. Вместо ремня может использоваться сложносоставная цепь особой формы.
Гидравлический трансформатор. Это автономный узел, позволяющий плавно регулировать изменение крутящего момента посредством гидравлического усилия. Его устройство достаточно сложное.
Дифференциал представляет собой шестерню с косыми зубьями, обеспечивающую передачу крутящего момента на ведущую пару колёс автомобиля. Его характеризует особая износоустойчивость рабочих поверхностей.
Планетарный механизм обеспечивает передачу вращения на ведущую ось в различных направлениях. В отличие от классической схемы, он содержит два ряда сателлитов цилиндрической вытянутой формы, что снижает нагрузку на зубья.
Гидронасос. Эта часть приводится в рабочее состояние при помощи гидравлического трансформатора, что обеспечивает постоянное поддержание давления функциональной жидкости. Благодаря этой связке постоянно находятся в работе гидроцилиндры.
Управление осуществляется микропроцессором, посылающим сигналы на основании обработки данных от различных систем и датчиков. В частности, играют роль ABS и электронный контроль расхода топлива.

Как узнать, что стоит у вас?

Когда двигатель достигает определенного числа оборотов, в машинах с автоматической трансмиссией осуществляется переключение передач на более высокую или низкую. При этом водитель чувствует небольшой толчок, как при управлении на авто с механикой. Само переключение осуществляется тогда, когда количество оборотов двигателя увеличивается до 3500 в минуту. Возрастает и шум силового агрегата при повышении передачи. Что касается вариаторных КПП, то во время работы трансмиссия не производит лишнего шума. Транспортное средство едет плавно и мягко, а когда увеличивается скорость, обороты двигателя изменяются, но незначительно. На вариаторных коробках водителям обычно удобнее и комфортнее ездить.

Как еще можно отличить CVT от классического автомата:

Воспользоваться сервисной книжкой, в ней всегда указывается тип установленной в автомобиле КПП. Символ «А» говорит о том, что машина оснащена автоматом, а «CVT» — вариаторной трансмиссией.
Когда вы покупаете автомобиль, то нужно узнать о нем подробнее. Для получения информации воспользуйтесь разными источниками. Возможно, что приобретаемая вами модель не комплектуется вариаторами.
В автоматических трансмиссиях уровень смазочного вещества в системе можно определить с помощью щупа. Вариаторные КПП обычно необслуживаемые и измерителями не оснащаются. Но только по этому критерию различить два типа коробок передач не удастся.

Принцип работы вариатора

В клиноременном вариаторе смена передаточного числа происходит путем изменения диаметра шкивов. Каждый из них выполнен из двух половинок конической формы, которые посажены на один вал. Конусы имеют возможность расходиться и сходиться. В результате диаметр в точки соприкосновения ремня со шкивом постоянно варьируется в зависимости от скорости и нагрузки. Такое бесступенчатое изменение передаточного числа неспособно обеспечить обычная автоматическая или механическая коробка передач.

Когда автомобиль трогается с места необходимо максимальное усилие. Для того, чтобы снизить нагрузку на двигатель, конусы ведущего вала разводятся и в точке соприкосновения с ремнем шкив имеет самый малый диаметр. При этом на ведомой оси конусы сводятся. Это позволяет получить максимальный диаметр шкива в точке соприкосновения с ремнем. При таком состоянии вариатора ведущий вал должен сделать несколько оборотов, чтобы ведомый сделал один круг.

По мере того как происходит разгон, передаточное число изменяется. Конусы ведущего шкива начинают сходиться, увеличивая его диаметр. На ведомом валу происходит обратное действие. Конусы расходятся, а диаметр убавляется.

При достижении автомобилем высокой скорости шкив ведущего вала имеет максимальный диаметр. При этом на ведомом валу конусы полностью разведены, что обеспечивает минимальный размер шкива в точки соприкосновения с ремнем. При этом один оборот ведущего вала соответствует нескольким вращениям ведомого. На изображении ниже показаны принцип действия вариатора, схема расположения конусов и как работает бесступенчатая трансмиссия.

Тороидальный вариатор имеет схожий принцип действия, но устроен совершенно по другому. В нем усилие передается не с помощью ремня, а специальными роликами. Они зажаты между валами и расположены на одной оси. Ролики имеют тороидальную форму, откуда и происходит название вариатора.

Для смены передаточного числа в тороидальном вариаторе требуется изменить положение роликов. Для максимальной тяги они должны быть повернуты в сторону ведомого диска. При высоких оборотах ролики направлены к ведущему диску. Устройство и принцип работы тороидальной бесступенчатой трансмиссии показаны на изображении ниже.

То как именно вариатор меняет передаточное число во время разгона зависит от программы управления. Для максимальной динамики двигатель выводится на обороты, соответствующие наибольшему крутящему моменту. При этом плавно меняется передаточное отношение. Темп разгона высокий, так как не тратится время на переключение между ступенями.

Ездить в вышеописанном режиме не очень удобно. Постоянные высокие обороты мотора приводят к большому расходу топлива и снижают ресурс силовой установки. При этом водитель, привыкший эксплуатировать транспортное средство с обычной коробкой передач, испытывает странные ощущения от монотонной работы мотора. Поэтому часто вариатор настраивают так, чтобы разгон полностью напоминал увеличение скорости с обычной АКПП.

Большинство бесступенчатых трансмиссий способны имитировать работу механической или роботизированной коробки передач. При этом все передаточные числа задаются программно. Вариатор просто переключается между установленными положениями.

Преимущества и недостатки вариатора

Количество возможных режимов при движении автомобиля бесконечно велико. Поэтому оптимальную работу двигателя можно обеспечить, если бесконечным будет и количество ступеней в коробке передач. Вариатор – единственный из существующих на сегодняшний день видов КПП позволяет безступенчато изменять передаточное отношение между двигателем и трансмиссией. А это значит, что для каждого режима работы автомобиля (т.е. скорости и сопротивления движению) удается подобрать наиболее эффективное значение передаточного отношения, а не усредненное, как в любой другой коробке передач.

Следствием постоянной работы двигателя в зоне оптимальных оборотов является высокая экономичность, снижение токсичности выхлопных газов и лучшая динамика разгона автомобилей с вариаторами. А так как передаточное отношение изменяется плавно, а не ступенчато, то такие автомобили отличаются и плавностью хода. Отсутствие рывков при переключениях увеличивает срок службы узлов трансмиссии. Вариаторы имеют небольшой вес, простую конструкцию (по сравнению с АКПП) и достаточно надежны. Так же, как и «автоматы» они избавляют водителя от «ручного» труда.

Так что, имеем идеальную коробку передач? Увы, нет. Главный недостаток вариаторов состоит в том, что они фрикционные (работают за счет трения, а не зубчатого зацепления), и поэтому могут передавать ограниченный крутящий момент, при превышении которого рабочие поверхности начинают проскальзывать и интенсивно изнашиваться. А это означает, что их нельзя использовать в паре с мощными двигателями.

Вариатор не любит долгой работы в режиме максимальных нагрузок. “Спортивный” стиль вождения, резкие рывки и торможения приводят к его быстрому износу. Стихия вариатора – спокойное, плавное движение.

Что такое XTronic.

Прошло время, когда обычный «автомат» вселял страх и недоверие. Было множество причин, которые укоренились в сознании: «автомат более прожорлив», «автомат хрупкий», «автомат дорогой в ремонте», «ворует динамику» и так далее. Но производители не стоят на месте, и продолжают совершенствовать технологии. Сейчас современная коробка передач это сложный механизм который сочетает в себе и долговечность и экономичность и надежность.

Итак. CVT и CVT XTronic.

CVT – Continuously Variable Transmission. Назвать этот девайс «коробкой передач» весьма сложно – т.к. передач то уже и нет. Придаточное число меняется плавно, без четкого понятия первой или второй передачи.

Вариаторы бывают 2х типов – тороидальные и клиноременные.

Тороидальная более надежная но менее распространённая . Устанавливается в заднеприводных авто с продольным расположением двигателя. Общий принцип работы базируется на передачи силового момента от ведущего диска к ведомому путем смещения оси передаточных дисков.

Компания Nissan использует для авто X-Trail клиноременные типы коробок.

Принцип работы: две пары конически дисков и металлический ремень для силовой передачи. Каждый «диск» (а по сути он выполняет роль шкива) -сам по себе является системой из двух дисков. Не вдаваясь в сложную механику устройства можно выделить главный момент. Оба диска меняют свой диаметр. Тоесть когда ведущий диск имеет максимальный диаметр – ведомый диск будет иметь минимальный диаметр. Это соответствует максимальной скорости авто. И наоборот. При минимальном диаметре ведущего диска – ведомый имеет максимальный диаметр. Скорость автомобиля при этом минимальна.

Интересный момент. Механику такой передачи изобрел Леонардо да Винчи. Назвать CVT изобретением современности неправильно. В наше время лишь адаптировали технологию.

CVT имеет как преимущества так и недостатки.

Преимущества.

Плавность движения. Ни один тип коробки передач не обладает такими свойствами. Никаких скачков и рывков при любой динамике. Динамика разгона тоже достаточно неплохая. Данный тип коробок достаточно экономичен в потреблении топлива, но только при условиях спокойной и не очень динамической езды.

Среди основных минусов можно выделить достаточно хрупкую конструкцию и относительно низкий ресурс. При условиях агрессивной езды ресурс механизма тает на глазах. Высокие обороты двигателя, силовые маневры такие как перегруз авто или буксирование – для данной коробки крайне нежелательны. Стоимость ремонта или замены, к сожалению, тоже высока.

Новинка компании NISSAN – CVT XTronic, конструктивно является классическим клиноременным CVT. Но с учетом информации о проблемах обычных CVT были внесены некоторые изменения в механизм. Шкивы (Диски) были изменены под условия более высоких нагрузок. Ремень стал менее гибким, но приобрел более долгий срок службы. Потерпел изменение масляный насос гидротрансформатора. В целом, обновленная коробка стала меньше на 10% в габаритах и на 10% легче.

Повышение относительного передаточного числа (изменение поверхности шкивов) позволило сохранить и улучшить плавность движения. Данные изменения привели к большей экономичности топлива. Ресурс работы узла значительно увеличился. Ушла былая проблема «боязни перегрузок». XTronic более уверенно переносит и высокие обороты и перегрузки. Доработана прошивка и добавлено множество адаптивных режимов, для города, более спортивные и так далее. Кстати, данный тип коробок предназначен для двигателей повышенной мощности в том числе.

Один самый главный минус – высокая цена и непригодность к ремонтам. Пока что, такой блок можно менять только полностью.

Можно сказать, что компания Nissan вернула автомобилю X-Trail его основные характеристики проходимости и комфорта, разработкой обновленной коробки. Что не может не радовать. Достойное обновление классической CVT для «икса». С нетерпением остается ждать дальнейших изменений от Nissan для повышения срока эксплуатации и снижению стоимости новинки.

x-trail.com.ua

Принцип работы и конструкции вариатора

Проще всего принцип работы вариатора можно рассмотреть на примере самого распространенного типа устройства: клиноремённого.

На валу, который соединён с валом двигателя находится ведущий шкив, выполненный из двух половинок. Половинки могут передвигаться по валу (оси своего вращения). Аналогичный (состоящий из двух половинок) шкив расположен на другом валу, соединённом с приводами колес автомобиля. Этот шкив называют ведомым. Между собой ведущий и ведомый диски соединены ремнём, клиновидным в сечении.

На низких оборотах двигателя половинки ведущего шкива раздвинуты и ремень «провален» к оси вращения, а на ведомом шкиве наоборот: ремень «выдавлен» максимально далеко от оси вращения.

Таким образом, за счёт трения в месте контакта ремня с поверхностями половинок шкивов образуется ремённая передача, схематично изображённая на следующем рисунке.

То есть ведущий вал как бы аналогичен шестерёнке малого диаметра, а ведомый – большого. Соответственно, на малых оборотах угловая скорость ведущего шкива существенно выше, чем ведомого, к которому передаётся максимальное тяговое усилие (и минимальная угловая скорость).

Сдвигает половинки ведущего шкива торцевое усилие, формируемое в зависимости от конструкции вариатора инерционными силами (от роликов внутри одной половинки шкива, перемещающихся за счёт центробежных сил – простейший случай) или гидравликой, получающей команды от электронного блока управления (современные системы).

Помимо центробежных, системы передачи крутящего момента с электронным управлением могут быть электромагнитными или многодисковыми, но наибольшее распространение благодаря доведенности конструкции получили гидротрансформаторы.

На высоких оборотах картина обратная: «шестеренка» ведущего шкива становится большого диаметра (ремень выдавливается к периферии шкива) а у ведомого половинки раздвигаются и ремень «проваливается» к центру («шестерёнка» малого диаметра). Трение, необходимое для изменения расстояния между половинками ведомого шкива и натяжение ремня обеспечивает пружина.

По принципу действия помимо клиноременных существуют ещё торовые вариаторы.

В них роль составных шкивов выполняют конусообразные диски, а роль ремня – ролики грибовидной формы, имеющие возможность не только вращаться вокруг своей оси, но и перемещаться относительно оси вращения дисков. При различных положениях роликов они по различного диаметра окружностям соприкасаются с дисками, и за счёт этого меняется передаточное отношение между дисками. На практике торовые вариаторы встречаются существенно реже клиноременных.

Казалось бы, если всё так просто и принцип работы устройства хорошо известен, почему на автомобилях вариаторы стали применяться сравнительно недавно?

Дело в том, что материал ремня, используемый в вариаторах скутеров и снегоходов, не рассчитан на уровень нагрузок, которые возникают в автомобилях. И только современные технологии позволили разработать привод вариатора, выдерживающий высокие нагрузки.

Ремень современного автомобильного вариатора металлический, состоящий из двух металлических лент и вставленных в них набора упругих металлических звеньев.

От ведущего шкива наиболее зажатое в нем звено передаёт толкающее усилие к следующему звену и далее по цепочке. Получается, что такой наборный ремень не тянет, а толкает ведомый шкив и это позволяет передавать на него бо́льшие усилия, чем в обычной клиноремённой передаче. Именно такой тип привода получил максимальное распространение в современных вариаторах.

В некоторых марках автомобилей (прежде всего Audi) встречается привод в виде многозвенной цепи вместо ремня.

Такую передачу ещё называют клиноцепной. В отличие от металлического наборного ремня пятно контакта торцевых участков такой цепи с конусной поверхностью шкивов существенно меньше, и это обстоятельство предъявляет повышенные требования к материалу и сочленениям цепи. У цепной передачи самый высокий КПД передачи усилия от ведущего шкива к ведомому, неплохие показатели долговечности, достаточно простая замена в случае необходимости. Но при этом цепь – достаточно дорогой привод.

К особенностям конструкции вариатора ещё следует отнести необходимость встраивания в устройство механизма заднего хода – прямой реверс шкивов вариатора невозможен. Практически это решается так же, как и в автоматических коробках передач: в конструкции предусмотрен планетарный редуктор.

Как работает бесступенчатая CVT коробка передач

Рассмотрим принцип работы двух типов вариаторов: клиноременных и тороидальных (роликовых) вариаторов.

Ременной или цепной

В этом случае принцип работы тот же. Разница лишь в использовании ременной или цепной передачи в качестве передачи крутящего момента. Устройство коробки привода не меняется.

С помощью подвижного механизма, закрепленного на одном из конусов ведущего и ведомого шкивов, изменяется рабочий диаметр ремня. То есть в каждом из шкивов меняется внутренний диаметр. Следовательно, изменяется передаточное число между ведущим и ведомым валами.

По мере увеличения оборотов двигателя противоположные конусообразные пластины перемещаются или раздвигаются, каждая на своем шкиве. Они выталкивают ремень, когда сходятся, или опускают его, когда растягиваются.

Здесь нет фиксированных передач, потому что нет набора звездочек. Поэтому вариатор может иметь неограниченное количество передач, а значит широкий диапазон передачи крутящего момента.

В современных вариаторах по-прежнему две звездочки или дополнительная планетарная передача. Он предназначен для блокировки на пониженной или первой передаче, чтобы момент передавался не ремнем, а шестернями. Это предохраняет ремень от проскальзывания, а шкивы от царапания при запуске автомобиля под нагрузкой. Например, при выезде с остановки на бордюр, подъеме в гору на минимальной скорости или скольжении по грязи.

Задняя и нейтральная передача

Рассматривая устройство вариатора, сказали, что в его конструкции есть планетарная передача и набор фрикционов. Так что все это хозяйство отвечает за «нейтральную» и заднюю скорость.

Ведущий шкив жестко связан с водилом планетарной передачи. Солнечная шестерня установлена на приводном валу, который двумя рядами сателлитов соединен с зубчатым венцом. Они соединены своими осями с носителем.

Чтобы транспортное средство продолжало двигаться прямолинейно, необходимо зафиксировать зубчатый венец с солнечной шестерней. За это отвечает первый пакет фрикционов. Это набор тарелок. Один ряд которых имеет зубцы снаружи, они соединены с коронкой. Во втором ряду зубья расположены внутри пластины, они жестко связаны с солнечной шестерней. Весь набор вставок может перемещаться в осевом направлении по шлицам.Как выглядят фрикционные диски и как они работают в планетарной передаче.

Таких рядов несколько, пластины чередуются друг с другом. Между ними есть определенное пространство, и они свободно вращаются, каждая со своей шестерней. В этот момент включается нейтральная передача. Под действием гидропривода они закрываются. За счет силы трения между ними они фиксируют планету с короной. Теперь вся конструкция движется как единое целое, обеспечивая движение автомобиля вперед.

При включении задней передачи включается второй пакет фрикционов, а первый размыкается. Второй комплект пластин отвечает за крепление планетария к корпусу бокса.

Так вступают в игру спутники. Зубчатый венец вращается в одном направлении, а шестерни в другом. Поскольку они жестко связаны с конвейером, он вращается в противоположном направлении относительно входного вала. Это обеспечивает движение автомобиля на задней передаче.

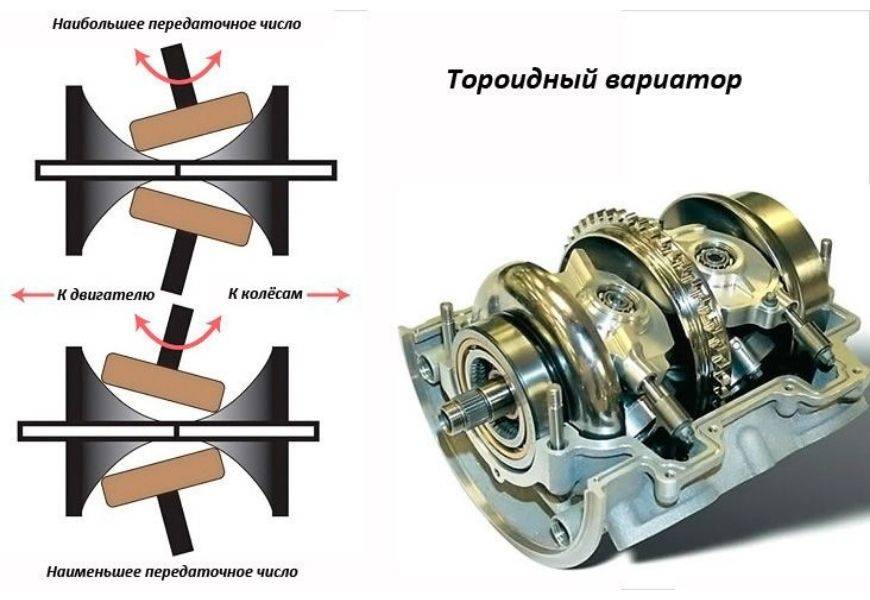

Тороидальный вариатор

Как известно из его устройства, он имеет два неподвижных конуса, направленных друг против друга. Ролики вращаются между собой, которые меняют свое положение относительно этих конусов.

У каждого производителя свой механизм изменения положения роликов. В некоторых моделях ролики вращаются относительно оси конусов. В других вариаторах ролики перемещаются по оси вала, а их вращение относительно конусов происходит за счет прижатия к ним. Ролики самостоятельно меняют свое положение в плоскости за счет центробежной силы.

Основные механизмы вариатора (из чего состоит CVT?)

Бесступенчатая коробка включает гораздо большее число механизмов. Её работа невозможна без целого ряда узлов, которые обеспечивают полноценную работу трансмиссии. Например, вариатор не может самостоятельно обеспечить задний ход автомобиля. За это отвечает планетарный редуктор. Если бы не было сцепления, то крутящий момент сразу же поступал на колеса. Чтобы автомобиль начинал движение и ускорялся плавно, в конструкции CVT предусмотрено автоматическое сцепление. Оно может быть:

центробежным (CVT Transmatic);
многодисковым «мокрым» (CVT Multitronic);
электромагнитным (CVT Hyper);
гидротрансформаторным (CVT Xtronic, Autotronic, Multidrive).

Гидротрансформаторное сцепление встречается повсеместно, другие разновидности встречаются намного реже. Сцепление с гидротрансформатором максимально плавно передает момент, продлевая срок службы коробки передач. Также такое сцепление исключает проскальзывание на высоких оборотах, но может перегреваться, о чем подскажет мерцающий индикатор на приборной панели. Конечно, все устройства должны работать под управлением единого «мозгового» центра, которым в вариаторе выступает блок управления. К нему поступают сигналы от датчиков, считывающих данные самых разных систем.

Программная часть обрабатывает информацию и изменяет режим работы коробки передач. Водителю достаточно выбрать нужный режим – «спортивный», «экономичный». Некоторые модификации вариаторной коробки позволяют ступенчато в ручном режиме переключать передачи. Главной технической жидкость выступает трансмиссионное масло, которое поступает в нужные масляные каналы за счет работы гидроблока.

Внутри корпуса можно найти фильтры (грубой и тонкой очистки), магниты, улавливающие металлическую стружку – продукт износа механических частей коробки.

Выбираем масло в вариатор (по марке)

В связи с тем, что CVT быстро перегревается, ему требуется отдельный радиатор. Это устройство охлаждает моторное масло и отводит лишнее тепло.

Чем отличается вариатор от автомата в эксплуатации

В отличие от трансмиссий с механической и автоматической коробками передач в вариаторе реализован принцип бесступенчатой трансмиссии (CVT – общепринятая аббревиатура названия таких устройств). Двигатель автомобиля в CVT связан с колесами (движителями) абсолютно плавным изменением соотношения количества оборотов.

С одной стороны, это делает поездку на автомобиле чрезвычайно комфортной – нет необходимости переключать передачи как в механической коробке передач и полностью отсутствуют рывки и подергивания как в автомобиле с автоматической трансмиссией. С другой стороны, несмотря на внешне одинаковые с автоматической коробкой передач органы управления и режимы движения, из-за принципиального различия в конструкциях вариатор имеет свои особенности эксплуатации.

Прежде всего, это касается режима разгона: для водителя, впервые севшего за руль автомобиля с вариатором абсолютно непривычен режим разгона на постоянных оборотах двигателя. Для устранения этого эффекта в автомобилях с CVT возможна эмуляция (имитация электроникой на программном уровне) ручных режимов управления машиной с резким изменением количества оборотов (соответственно изменением привычного большинству автолюбителей звука двигателя). Только здесь надо понимать, что та же электроника не позволит «загнать» обороты двигателя в красный сектор тахометра.

Вообще же, вариатор хорош для любителей плавной и спокойной езды.

Детали вариатора весьма чувствительны к смазке и немедленное после запуска двигателя движение (особенно зимой) крайне нежелательно: масло не успевает поступить к трущимся деталям и, как следствие, повышенный износ и дорогостоящий ремонт. То же относится к любителям «рывка» на светофоре после установки селектора в нейтральное положение.

Наличие достаточного количества смазки в местах трения вариатора важно еще и потому, что эта специфическая смазка предотвращает проскальзывание приводного ремня или цепи (в этом проявляется уникальность свойств масла для вариаторов). Своевременная (как правило, после 60 тыс

км.) замена масла с маркировкой CVT – обязательное условие нормальной эксплуатации вариатора.

Ещё владельцам автомобилей, оснащенных вариатором, необходимо особенно тщательно следить за соблюденем правил езды с прицепом и буксировки. В связи с ограничением по мощности (хотя последние разработки вариаторов ставятся на автомобили с мощностью двигателя более 200 л.с.) езда с прицепом для большинства автомобилей с CVT нежелательна. На буксировку машин с вариатором также накладывается ограничение: масло в вариаторе должно находиться под давлением иначе возможен только вариант буксировки с частичным погружением передних колёс.

Наиболее распространённое проявление неисправности вариатора – лёгкие подергивания при переводе селектора в положение «Движение». Проявление такого признака свидетельствует о скором ремонте.

Вообще же ресурс вариатора ограничен даже при аккуратной эксплуатации и спокойной манере езды пробегом в 120 – 150 тыс. км. Это обстоятельство необходимо учитывать при приобретении машины с CVT вторичном рынке.

КПП CVT

Разберем виды бесступенчатых автоматических трансмиссий и чем они отличаются.

Клиноременный

Этот тип коробок передач считается самым распространенным. Трансмиссия оснащается ведомым либо клиновидным ремешком и валом. Работа клиноременного вариатора зависит исключительно от количества оборотов двигателя машины. Во время эксплуатации коробка передач не откликается на нагрузки. Если транспортное средство движется в гору, возрастает нагрузка задних колес, но передаточное число при этом не меняется.

Ремни клиноременных вариаторов считаются клиновидными, поскольку они имеют трапециевидную форму и устанавливаются в специальный вал боковыми частями. Когда боковины изнашиваются, ремешок еще глубже вклинивается в вал, таким образом обеспечивая надежное сцепление между деталями.

Передаточное число в трансмиссиях клиноременного типа изменяется в соответствии с оборотами ведомого и ведущего валов. Ведущий вал под воздействием коленвала сжимается, выталкивая ремешок подальше от центра, что приводит к разжиманию ведомого вала. Передаточное число поступает на заднее колесо.

Основное отличие между ведомым и ведущим валом заключается в присутствии пружинного элемента на втором. Клиноременные трансмиссии оснащаются специальными устройствами, предназначенными для контроля изменения направления вращения шкивов при активации задней скорости.

Рекомендуем: Чип-тюнинг двигателя – мифы и реальность

Тороидальный

Основное различие тороидальных вариаторов заключается в использовании специальных колес и роликов в конструкции вместо валов и ремешков. По устройству эта разновидность имеет отличия от клиноременной КПП, однако принцип действия коробки передач будет практически идентичным. Все конструктивные компоненты выполняют аналогичные функции, которые приводят к одному результату — изменению трансмиссии.

Один вал тороидальной коробки передач совмещается с силовым агрегатом, а другой с диском кардана. Между этими шкивами располагаются специальные колеса и ролики, которые осуществляют передачу мощности друг другу. Колесики вращаются вокруг двух шкивов — вертикального и горизонтального. Это приводит к тому, что они соприкасаются с валами в разных областях.

В результате воздействия рядом с центральной частью ведущего шкива происходит контакт в районе обода этого диска с ведомым элементом. Такое соприкосновение приводит к увеличению крутящего момента и понижению скорости. Этот процесс называется специалистам овердрайвом или повышенной передачей.

Гидростатический

Описанные вариаторные трансмиссии функционируют посредством радиуса точек, контактирующих между двумя вращающимися валами. Но принцип действия гидростатической коробки передач другой, он заключается в использовании насосных устройств переменного объема. Благодаря этому узлу обеспечивается движение.

Преимущества и недостатки

Основные плюсы вариаторных трансмиссий:

экономия горючего по сравнению с классическими автоматами;
отсутствие толчков во время разгона или торможения благодаря плавному изменению передаточного числа;
хорошая динамика транспортного средства во время движения, а точнее, на длинном участке дороги;
колеса автомобилей с вариаторными коробками передач сложно сорвать в букс, поэтому такие модели машин более безопасны при движении по гололеду;
двигатель транспортного средства работает в условиях пониженных нагрузок, что способствует увеличению его ресурса эксплуатации.

Недостатки:

автомобили с вариаторами проигрывают старт машинам, оснащенным другими разновидностями коробок передач;
трансмиссии CVT более чувствительны к повышенному крутящему моменту, поэтому при эксплуатации авто в сложных условиях на агрегат действует высокая нагрузка;
дороговизна обслуживания и ремонта;
если используется агрессивный стиль езды, то ресурс эксплуатации у ремешка будет боле низким;
необходимость применения качественных и дорогих масел для обслуживания;
конструктивные особенности вариаторных коробок передач не позволяют использовать спортивные приемы вождения.

Рекомендуем: Трансмиссионные масла разных производителей: можно ли мешать между собой
